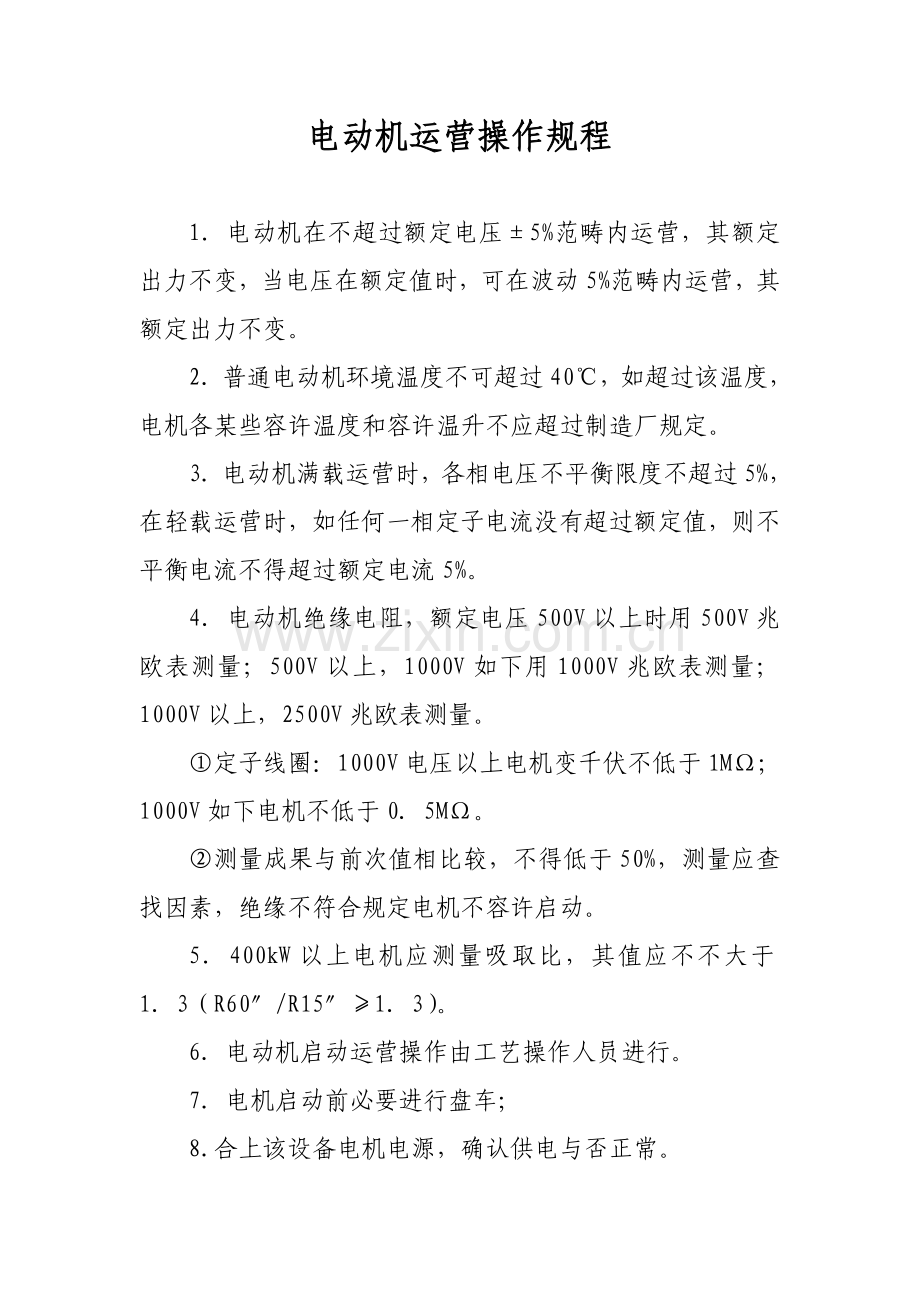

电动机运营操作规程

1．电动机在不超过额定电压±5%范畴内运营，其额定出力不变，当电压在额定值时，可在波动5%范畴内运营，其额定出力不变。
2．普通电动机环境温度不可超过40℃，如超过该温度，电机各某些容许温度和容许温升不应超过制造厂规定。
3．电动机满载运营时，各相电压不平衡限度不超过5%，在轻载运营时，如任何一相定子电流没有超过额定值，则不平衡电流不得超过额定电流5%。
4．电动机绝缘电阻，额定电压500V以上时用500V兆欧表测量；500V以上，1000V如下用1000V兆欧表测量；1000V以上，2500V兆欧表测量。
①定子线圈：1000V电压以上电机变千伏不低于1MΩ；1000V如下电机不低于0．5MΩ。
②测量成果与前次值相比较，不得低于50%，测量应查找因素，绝缘不符合规定电机不容许启动。
5．400kW以上电机应测量吸取比，其值应不不大于1．3（R60″/R15″≥1．3）。
6．电动机启动运营操作由工艺操作人员进行。
7．电机启动前必要进行盘车；
8.合上该设备电机电源，确认供电与否正常。

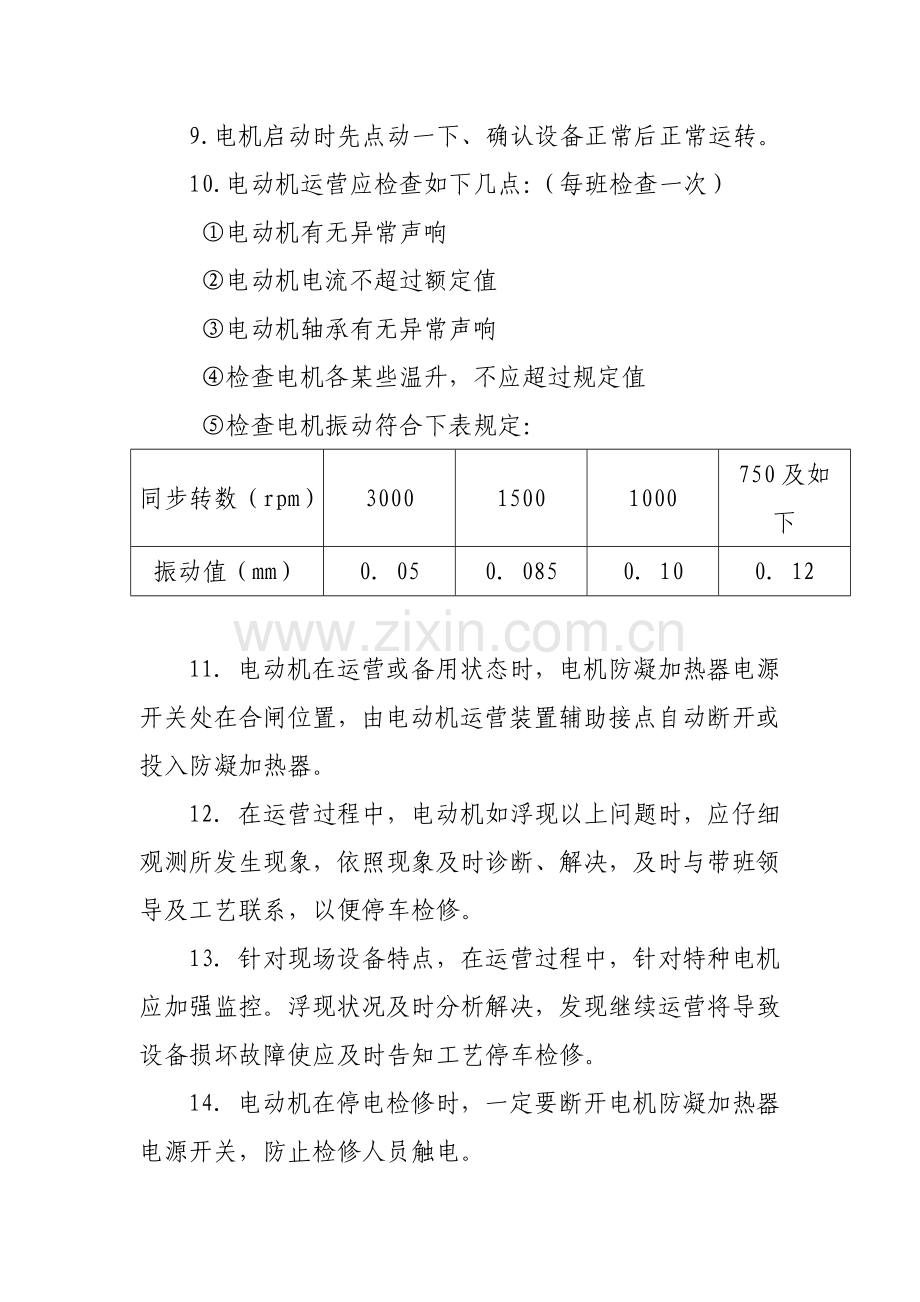

9.电机启动时先点动一下、确认设备正常后正常运转。
10.电动机运营应检查如下几点：（每班检查一次）
①电动机有无异常声响
②电动机电流不超过额定值
③电动机轴承有无异常声响
④检查电机各某些温升，不应超过规定值
⑤检查电机振动符合下表规定：
同步转数（rpm）
3000
1500
1000
750及如下
振动值（mm）
0．05
0．085
0．10
0．12

11．电动机在运营或备用状态时，电机防凝加热器电源开关处在合闸位置，由电动机运营装置辅助接点自动断开或投入防凝加热器。
12．在运营过程中，电动机如浮现以上问题时，应仔细观测所发生现象，依照现象及时诊断、解决，及时与带班领导及工艺联系，以便停车检修。
13．针对现场设备特点，在运营过程中，针对特种电机应加强监控。浮现状况及时分析解决，发现继续运营将导致设备损坏故障使应及时告知工艺停车检修。
14．电动机在停电检修时，一定要断开电机防凝加热器电源开关，防止检修人员触电。
15．在电机拆装维修时，必要严格执行电动机拆装程序，对于维修完毕电机，电动机各项指标必要达到完好原则。
现场控制开关箱操作规程
现场电气设备合闸操作规程
﹙1﹚合闸操作必要专业电工或中控人员操作。
﹙2﹚停电拉闸操作必要按照开关→负荷开关→控制总开关顺序依次操作，送电合闸顺序与此相反。
﹙3﹚按下启动按钮→工作批示灯亮→设备正常运营。

低压配电房操作规程
停（送）电操作程序：
一、合闸送电操作规范：合上低压侧总刀开关——合上低压侧总空气开关——合上各分路刀开关及负荷开关。
1.非专职电工不得进行合闸操作作业。
2.合闸前，应断开各分路所有空气开关。
3.拟定整个线路无人进行操作，无短路现象。
4.合闸后检查各表批示，并观测5分钟。
二、停电操作规范：断开低压侧各分路负荷开关和闸刀——断开低压侧总空气开关——断开低压侧总刀开关。
1.断开各分回路空气开关，拉下各回路刀闸开关。
2.断开低压配电柜总开关。
3.挂好禁止合闸标志。
三、安全操作注意事项：
(1)操作高压设备时，必要使用在有效期内安全用品。如操作杆、棒、带绝缘手套、穿绝缘靴。操作低压设备时，带绝缘手套、穿绝缘鞋、同步注意不要面对操作设备。
(2)禁止带电工作，紧急状况带电工作时，必要有人监护，有足够工作场地和光线充分状况下，带绝缘手套、穿绝缘鞋进行操作。
(3)自动开关自动跳闸后，必要查明因素，排除故障后再恢复供电。必要时可以试合闸一次。
(4)变配电室倒闸操作时，必要一人操作一人监护。
(5)电流互感器2次侧不得开路，电压互感器2次侧不得短路。
(6)设备安全标志：应对各种电器设备设立安全标志牌，配电室门前应设“非工作人员不得入内”标志牌，处在施工中供电设备，开关上应悬挂“有人工作，禁止合闸”等标志牌。
供配电运营操作规程
（一）双回路供电
供电方式为一主一备，两路电源进线柜即受电柜设电气联锁。当主供电源停电，只有在主供电源受电开关分闸后，备用电源受电开关方可合闸。并在主供开关上悬挂“禁止合闸”警示牌，同步在一次结线图板上对的反映供电运营方式。
（二）电源转换
1．停电应按先停低压后停高压、送电应按空载先高压后低压原则执行，当主供电源停电，投入备用电源前，应一方面将主供电源退出运营状态，挂上“禁止合闸”警示牌，然后把备用电源受电开关合闸受电。
2．为避免变压器并列运营，当二路电源某一路停电，需另一路电源实行全供，应一方面将停电回路电源退出运营状态，挂上“禁止合闸”警示牌；然后将联系柜进入运营状态，并合闸供电。电源转换操作，应在三分钟内完毕。完毕后，应在一次结线图板上对的反映供电运营方式。

变电房操作规程：
(1)送电操作规程：变电室送电，应从电源侧开关合起，依次到负荷侧开关。有高压断路器、高压隔离开关、低压断路器、低压刀开关状况下，送电时，一定要按照：母线侧隔离开关(刀开关)——负荷侧隔离开关(刀开关)——断路器合闸顺序操作。
(2)停电操作规程：变配电所停电时，应从负荷开关拉起，依次拉到电源侧开关，以保证每个开关断开电流最小。有高压断路器，高压隔离开关，低压断路器，低压刀开关电路中，停电时，一定要按照断路器——负荷侧隔离开关(刀开关)——母线侧隔离开关(刀开关)拉闸顺序操作。
(3)变压器维修前安全操作规程：为保证在无电状态下对变压器进行维修，必要先拉开负荷侧开关，再拉开高压侧开关。用验电器验电，确认无电后在变压器两侧挂上三相接地线，高低压开关上挂上“有人工作，请勿合闸”警示牌，才干开始工作。
(4)配电柜维修前安全操作规程：断开控制柜断路器和前面隔离开关，然后验电，确认无电时挂上三相短路接地线，当和临近带电体距离不大于60厘米时，设立绝缘隔板。在停电开关处挂警示牌。
箱式﹙高压配电房﹚变压器操作规程
1、高压送电:
(1)、穿上绝缘靴，戴上绝缘手套，送上变电所高压开关检查高压线路，设备安装完毕后，合上变电所高压开关，按 一下移动变电站高压负荷开关上急停按钮KA2，变电所高压开关应迅速跳闸，此项工作在设备安装完毕，运营前必要做，后来定期进行检查，至少半个月进行一次。
(2)、移动变电站高压侧送电时,送电人员应以最迅速度将负荷开关合上。
应注意送电完毕后，应将送电手把固定原位，其重要作用是压合KAl，为低压侧送电创造条件，变压器轻微响声可表白负荷开关己合闸。
2、低压侧送电
(1)、将馈电开关隔离开关手把打至合闸位置，此时馈电开关操作回路有电，有信号灯显示。
(2)、移动送电至少半个小时，用手去摸变压器上盖温度，以十秒针不烫手为宜。
(3)、按下复位按钮，显示系统应有明显转换。
(4)、将馈电开关手柄逆时针方向转动120度。(储能)然后手把回压到原始位置，此时馈电开关合闸，门前电压表可显示出该系统电压数值。
(5)、按下补偿按钮，对该供电网络电容电流进行补偿·
(6)、按下实验按钮，馈电开关应能跳闸。此法应每天进行一次。
(7)、取下高压侧操作手把，馈电开关应能跳闸。
(8)、重复(4)、(5)两项，馈电开关合闸，送电完毕。
