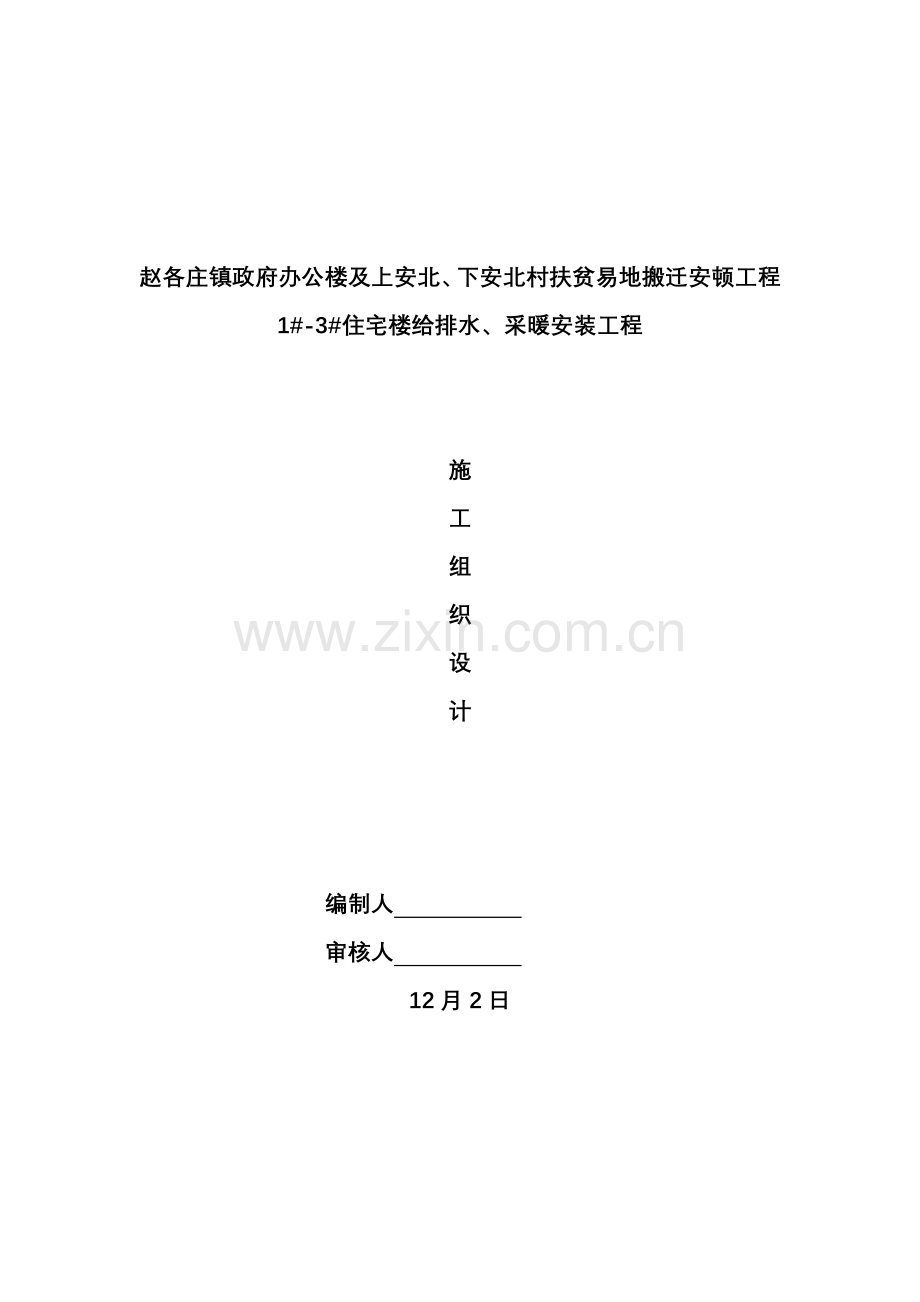

住宅楼给水排水及采暖安装综合项目工程综合项目施工专项方案.doc

赵各庄镇政府办公楼及上安北、下安北村扶贫易地搬迁安顿工程
1#-3#住宅楼给排水、采暖安装工程

施
工
组
织
设
计

编制人
审核人
12月2日

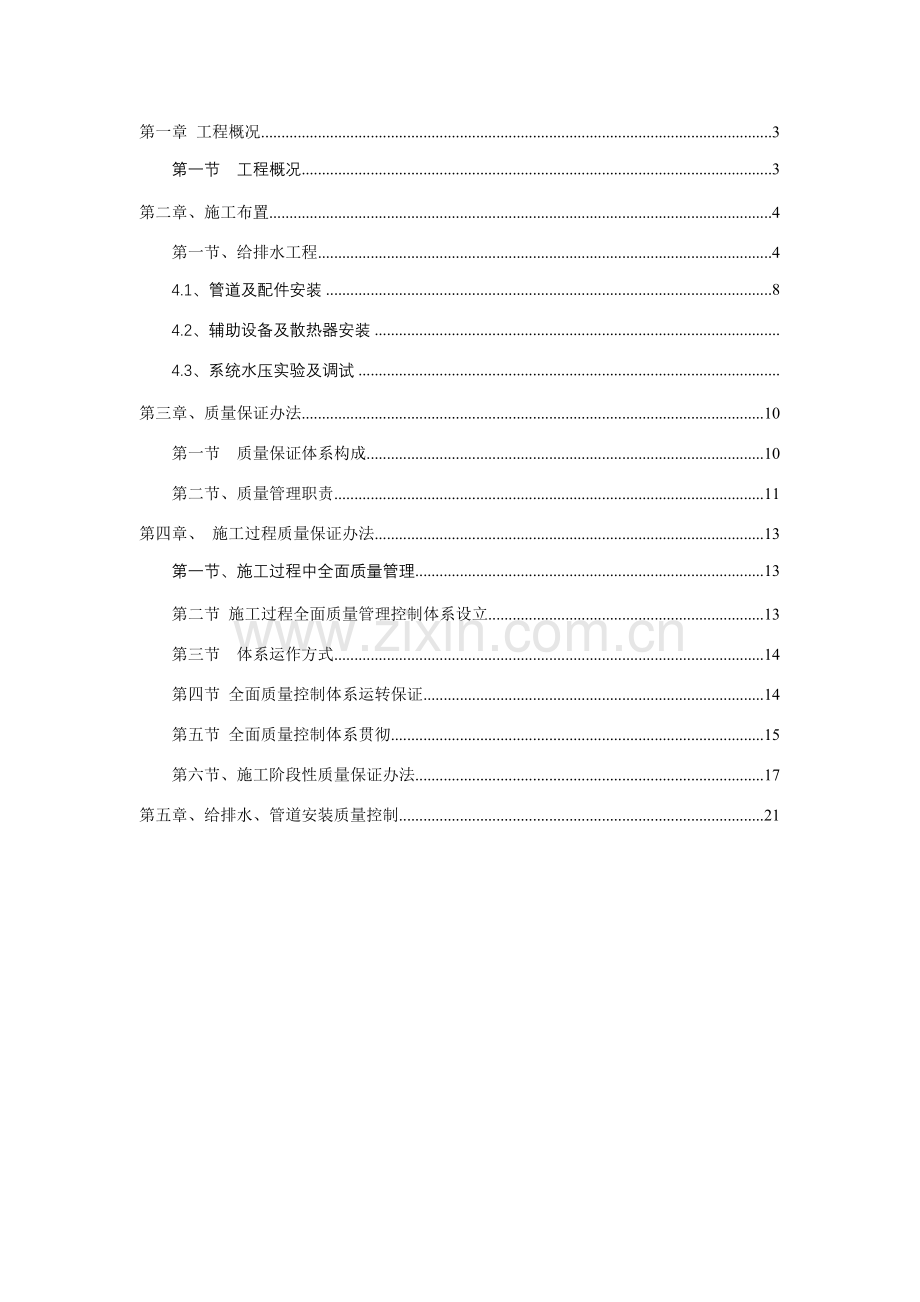

第一章 工程概况 3
第一节 工程概况 3
第二章、施工布置 4
第一节、给排水工程 4
4.1、管道及配件安装 8
4.2、辅助设备及散热器安装
4.3、系统水压实验及调试
第三章、质量保证办法 10
第一节 质量保证体系构成 10
第二节、质量管理职责 11
第四章、 施工过程质量保证办法 13
第一节、施工过程中全面质量管理 13
第二节 施工过程全面质量管理控制体系设立 13
第三节　体系运作方式 14
第四节 全面质量控制体系运转保证 14
第五节 全面质量控制体系贯彻 15
第六节、施工阶段性质量保证办法 17
第五章、给排水、管道安装质量控制 21

第一章 工程概况
第一节 工程概况
1、工程概况：单体建筑面积、3198.63㎡，基地面积457.02㎡，地下面积508.46㎡，地上面积2690.17㎡，建设层数地下一层，地上六层，建筑高度19.25米，构造形式;砖混构造，使用功能，住宅楼，建筑设计规模，小型，抗震设防烈度，7度，抗震设防类别，丙类，建筑物使用年限50年，屋面防水级别2级，建筑耐火级别2级。
2、基本防水板某些要比条形基本深10cm用挤塑板找平，然后在浇筑混凝土垫层，地下室外墙为钢筋混凝土外墙厚250cm,(定位轴线为外120.内130)，内外墙240厚，定位轴线居中，除注明外基本定位轴线均居墙体居中。

工程名称： 赵各庄镇政府上安北、下安北村扶贫易地搬迁安顿工程。
工程地点：赵各庄镇政府。
建筑面积：3198.63㎡
基本形式：条形基本
构造形式： 地下外墙为框架剪力墙，首层以上我砖混。
建设单位： 河北省涞水县城乡建设投资有限公司
设计单位：河北华艺建筑设计有限公司
监理单位： 北京中外建管理有限公司
施工单位： 大元建业集团
①给水系统
室内生活冷水给水管道采用PPR给水管，给水管及管件采用电熔连接。
②排水系统
室内排水管采用高密度聚乙烯管（PVC-U管），粘接连接。
屋面雨水采用内外排水系统，由雨水立管收集后，统一排至室外雨水管。
第二章、施工布置
第一节、给排水工程
一、给排水系统施工办法及工艺
（一）给排水工程施工工艺流程图：
系统交验

材料检查

支架制安
管段预制
预留预埋

端部设施安装
管道安装
绘大样图

管道消毒

系统冲洗

试压检查

（二）给水管网安装和试压
1、给水系统施工主管必要熟悉施工图纸设计技术规定及关于规范、规程，给水管网走向，工艺流程、位置，施工工艺，然后按《技术交底制度》对施工班组长进行技术交底并作记录。
2、给水系统施工主管依照工程进度作材料筹划，由关于部门按公司程序进行采购。
3、施工过程中使用机具要按公司管理原则《施工机具管理制度》进行检查，只有经检查合格方可使用。
4、给水管网通过管井要注意排列位置；通过楼层或墙要经预留孔或套管。
5、管材和管件到工地后，材料员要按《进货检查和实验控制程序》进行验收，核对材料规格、管径大小和厚度、质量等，把检查成果记录下来，然后入库标记。
6、管道安装
管道安装应结合详细条件，合理安排顺序。普通为先地下、后地上；先大管、后小管；先主管、后支管。
⑴、埋地式管道安装
a.一方面拟定管道位置、标高、管径，对的地按设计图纸规定位置进行施工。
b.给水引入管与排水管水平净距不得不大于1m；室内给水管与排水管平行铺设时，两管间最小水平净距为500mm。交叉铺设时，垂直净距150mm，给水管应铺设在排水管上方，如给水管必要铺设在排水管下方时应加套管，套管长度不应不大于排水管径3倍。
c.埋地给水管基本解决为：开挖沟槽后必要清除沟内石块、木屑、杂草等杂物。采用底层垫300mm,管面层垫300mm石粉并分层充分夯实。
d.埋地管道安装好后，在回填土之前，要填写“隐蔽工程记录”。
e.给水管安装后，必要进行水压实验，实验压力为工作压力1.5倍，管网必要进行水冲洗，给水泵安装后必要进行试运转；给水管道水压实验、冲洗、水泵试运转办法防必要符合规定。
(三)排水、雨水管安装及试水
1、排水系统施工主管必要熟悉排水、雨水系统图及平面布置图、技术规定和关于规范、规程，理解排水、雨水管走向、工艺流程、位置及施工工艺，然后按《技术交底制度》对施工班组长进行技术交底。
2、排水系统施工主管按施工进度分别作排水。雨水系统材料采购筹划，由关于部门按《采购控制程序》进行采购。
3、排水管管材采用UPVC管，采用粘胶粘合连接。
4、排水、雨水管安装
⑴安装立管时，一定要注意将三通口方向对准托管方向，以免在安装横托管时由于三通口偏斜而影响安装质量。三通口高度，要由横管长度和坡度来决定。
⑵、排水横支管与排水横管相连接和排水横管与立管相连接时必要采用45度或90度三通连接。排水立管转弯时或最末端转弯处，应用2个45度弯管与水平管段（埋地引出管段）相接。
⑶、排水管道横管应贴近梁安装，并要有坡度，坡向排水立管。
⑷、生活污水管道上设立检查口或清扫口，应符合如下条件:
a.在立管上应每隔三层设一种检查口，但在最低层和有卫生器具最高层；
b.在连接2个及2个以上大便器或3个及3个以上卫生器具污水横管应设立清扫口。若污水管起点设立堵头代替清扫口时，与墙面距离不得不大于400mm；
c.在转角不大于135°污水横管上，应设立检查口；
d.污水横管直线管段要多设检查口或清扫口，按图纸规定；
⑸、排水管道上吊钩或管卡应固定在承重构造上。横管不得不不大于2m，立管不得不不大于3m；
⑹、管道插入承口深度：配管时，应将管材承口试插一次，在其表面划出标记。
⑺、承插口连接：承插口清洁口清洁后涂胶黏剂，及时找正方向将管子插入承口，使其准直，再加以挤压。应使管段插入深度符合所划标记，并保证承插接口直度和接口位置对的，还应静置2～3min，防止接口滑脱；预制管段节点间误差应不不不大于5mm。
⑻、承插接口养护：承插接口插接完毕后，应将挤出胶黏剂用棉纱或干布沾清洁剂擦试干净。依照胶黏剂性能和气候条件静置至接口处固化为止。冬季施工时，固化时间应恰当延长。
⑼、管道穿过伸缩缝时，须设金属套管。
⑽、排水管网无论在安装过程中还是安装完毕后，施工主管、质安员及关于人员对排水管网按ISO9002《施工过程质量控制程序》、《过程检查和实验控制程序》、《纠正办法控制程序》和《质量记录控制程序》进行全面检查和验收，并做好记录，以备下道工序进行查找。
四、采暖系统安装：
4.1、管道及配件安装
4.1.1、管道及配件安装前应具备下列规定
a、管子、管件、散热器及阀门等已经检查合格，且具备关于技术规定。
b、燃气壁挂炉在安装时，应尽量选取在厨房安装，壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近原则。由于燃气壁挂炉使用天然气作为加热媒介，要与天然气精密接通，再者，燃气壁挂炉可以制造生活热水，安装在厨房便于控制操作，因此安装在厨房安全性和实用性高。
c、燃气壁挂炉安装规范-安装过程要分开
安装过程要分开，指是在安装壁挂炉时间应在家庭装修和取暖设备安装结束之后进行。壁挂炉通过暖气片、地暖等终端设备起到为家庭供暖效果，对于新装修房子，安装时有关开槽、打孔、管路连接这些程序要与家庭装修同步进行。等所有终端设备及家装完毕之后，再进行壁挂炉安装。在所有项目完毕之后，再安装壁挂炉，可以保证整个家庭环境与壁挂炉相融合，避免了因前期安装不当再进行重装现象。
d、燃气壁挂炉安装规范-安装原则需紧记
在实际安装中，应遵循“一近、二干、三全、四斜、五好”5大原则：1、近，就是指燃气壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近，保证所有接口畅通无阻；2、干，选取在干燥，通风口处安装，可以避免因水腐蚀导致壁挂炉寿命缩短现象；3、全，要使一件产品性能达到最佳，相应配套设施不经要好还要齐全，如温控器、燃气过滤阀、水过滤等，保证安装过程中不少一钉一螺；4、斜，安装壁挂炉时将烟筒朝下5度以内，以避免雨水或冷凝炉水流进壁挂炉内部，导致壁挂炉损坏等；5、好，所有产品都必要把质量放在首位，壁挂炉产品质量是安装效果基本。

e、使用塑料管及复合管热水采暖系统，应以系统顶点工作压力加0.2MPa作水压实验，同步在系统顶点实验压力不不大于0.4MPa。
f、系统清扫及调试
1、系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。
2、系统冲洗完毕后应充水、加热、进行试运营和调试。
第三章、质量保证办法
质量是“产品、过程或服务、满足规定或潜在规定（或需要）特性总和”，而工程质量对施工方、业主方、设计方、监理方而言，产品就是通过几方合伙完毕建筑物；过程就是从无到有施工建造；服务就是为业主着想多快好省地完毕施工任务使业主满意；规定指对工程质量满足国家所制定验收规范及原则；而潜在规定只是指在施工中尽量按业主或设计规定实行，使工程达到业主最满意限度。
第一节 质量保证体系构成
施工质量保证体系是实现工程质量优良保证，其重要包质量管理体系和施工质量控制体系。体系设立及运转均要环绕质量管理职责、质量控制来进行。本工程在管理过程中，将从这两个方面着手，严格进行质量控制。
为保证工程管理体系顺利实行，我单位将成立项目经理部，并将根据本工程详细状况，严格按照 ISO9002进行质量管理。保证现场质量管理中，责任明确，分工明确。其质量保证体系详细设立状况如下：

一、 工程质量管理体系
项目经理：王浩
安全员 牟国祥 郭伟
项目付经理 孙 朋
施工工长 王海健
质量员 左江涛
技术负责人：
赵钟悦

第二节、质量管理职责
施工质量管理组织体系中最重要是质量管理职责。职责明确，是贯彻责任到位、有效管理首要条件。施工质量管理组织机构作为我单位在本工程施工现场质量控制直接实行者，在此，我单位对施工现场管理人员质量职责予以明确：
1、项目经理质量职责：
项目经理作为项目最高领导者，对整个工程质量全面负责，在保证质量前提下，平衡进度筹划，经济效益等各项指标完毕，并督促项目所有管理人员树立质量第一观念，保证《质量保证筹划》实行与贯彻。
2、项目技术负责人质量职责：
项目技术负责人作为项目质量控制及管理执行者，应对整个工程质量工作全面管理，从质保筹划编制到质保体系设立、运转等，均由项目技术负责人负责。同样，作为项目技术负责人应组织编写样各种方案，作业指引书，施工组织设计，审核分包商所提供施工方案等，主持质量分析会，监督各施工管理人员质量职责贯彻。
项目技术负责人亦是项目质保经理。
3、项目副经理质量职责：
施工负责人作为负责生产项目主管领导，应把抓工程质量作为首要任务，在布置工作任务时，充分考虑施工难度对施工质量带来影响，在检查正常生产工作时，严格按方案、作业指引书等进行操作检查，按规范、原则组织自检、互检、交接检等内部验收。
4、质检人员质量职责：
质检人员作为项目对工程质量进行全面检查重要人员应有相称施工经验和吃苦耐劳精神，并对发现质量问题有独立解决能力，在质量检查过程中有相称预见性，提供精确而齐备检查数据，对浮现质量隐患及时发出整治告知单，并监督整治以达到相应质量规定。
5、施工工长质量职责：
施工工长作为施工现场直接指挥者，一方面其自身应树立质量第一观念，并在施工过程中随时对作业班组进行质量检查随时指出作业班组不规范操作，质量达不到规定施工内容，并督促整治。施工工长亦是各分项施工方案，作业指引书重要编制者，并应做好技术交底工作。
第四章、 施工过程质量保证办法
第一节、施工过程中全面质量管理
全面质量管理是运用科学管理模式，以质量为中心所制定保证质量达到规定循环系统，其设立可使施工过程有据可依，但核心是在运转正常，只有正常运转质保体系，才干真正达到控制质量目。而质量保证体系正常运作必要以全面质量管理控制体系来予以实现。
第二节、施工过程全面质量管理控制体系设立
施工质量控制体系是按科学程序运转，其运转基本方式是PDCA循环管理活动，通过筹划、执行、检查、总结四个阶段把经营和生产过程质量有机地联系起来，形成一种高效体系，来保证施工质量。
⑴　设立各阶段工作任务
一方面，以咱们提出质量目的为根据，编制相应分项工程质量目的筹划，这个分目的筹划应使项目参加管理全体人员均熟悉理解，做到心中有数。
另一方面，在目的筹划制定后，各施工现场管理人员应编制相应工作原则并对施工班组交底实行，在实行过程中进行方式、办法调节，以使工作原则完善。
再次，在实行过程中，无论是施工工长还是质检人员均要加强检查，在检查中发现问题并及时解决，以使所有质量问题解决于施工之中，并同步对这些问题进行汇总，形成书面材料，以保证在此后或下次施工时不浮现类似问题。
最后，在实行完毕后，对成型建筑产品或分部工程分次成型产品进行全面检查，以发现问题、追查因素，对不同产生因素进行不同解决方式，从人、物、办法、工艺、工序等方面进行讨论，并形成改进意见，再依照这些改进意见而使施工工序进入下次循环。
第二节　体系运作方式
在本工程施工过程中，我单位将开展全面质量管理小组活动（即TQM活动），对工程质量进行全面管理，并对重点和难点部位进行重点攻关，保证本工程质量达到创市优质量原则。
第四节 全面质量控制体系运转保证
⑴ 项目领导班子成员应充分注重施工质量控制体系运转正常，支持关于人员开展环绕质保体系各项活动。
⑵ 配备强有力质量检查管理人员，作为质保体系中中坚力量。
⑶ 提供必要资金，添置必要设备，以保证体系运转物质基本。
⑷ 制定强有力办法、制度，以保证质保体系运转。
⑸　每周召开一次质量分析会，对在质保体系运转过程中发现问题进行解决和解决。
⑹　开展全面质量管理活动，使本工程施工质量达到一种新高度。
第五节 全面质量控制体系贯彻
施工质量控制体系重要是环绕“人、机、物、环、法”五大要素进行，任何一种环节出了差错，则势必使施工质量达不到相应规定，故在质量保证筹划中，对这施工过程中五大要素质量保证办法必要予以明确地贯彻。
⑴ “人”因素
施工中人因素是核心，无论是从管理层到劳务层，其素质责任心等好坏将直接影响到本工程施工质量。故对于“人”因素质量保证办法重要从：人员培训、人员管理、人员评估来保证人员素质。
在进场前，咱们将对所有施工管理人员及施工劳务人员进行备种必要培训，核心岗位必要持有效上岗证书才干上岗。在管理层积极推广计算机广泛应用，加强当代信息化推广；在劳务层，对某些重要岗位，必要进行再培训，以达到更高规定。
在施工中，咱们既要加强人员管理工作，又要加强人员评估工作，人员管理及评估工作应是对项目全体管理层及劳务层，实行层层管理、层层评估方式进行。进行这两项工作其目在于使进驻现场任何人员在任何时候均能保持最佳状态，以保证本工程能顺利完毕。
⑵ “机”因素
进入当代施工管理，机械化限度提高为工程更快、更好地完毕创造了有利条件。但机械对施工质量影响亦越来越大，故必要保证机械处在最佳状态，在施工机械进场前必要对进场机械进行一次全面保养，使施工机械在投入使用前就已达到最佳状态，而在施工中，要使施工机械处在最佳状态就必要对其进行良好养护、检修。在施工过程中咱们将制定机械维护筹划表，以保证在施工过程中所有施工机械在任何施工阶段均能处在最佳状态。
⑶ “物”因素
材料是构成本工程最基本单位，亦是保证外观质量最基本单应，故材料采用优劣将直接影响本工程内在及外观质量。“物”因素是最基本因素。为保证“物”质量，咱们必要从施工用材、周转用材进行综合地贯彻。
⑷ “环”与“法”因素
“环”是指施工工序流程，而“法”则是指施工办法，在本工程施工建设中，必要运用合理施工流程，先进施工办法，才干更好、更快地完毕本工程建设任务。在本《施工组织设计》中，咱们已对施工流程及施工办法作了简介，其具备先进性、科学性和合理性，但在施工过程中能否按《施工组织设计》中关于内容进行全面地贯彻才是保证本工程施工质量核心。只有建立良好实行体系、监督体系才干按既定设想目的完毕本工程施工任务。
第六节、施工阶段性质量保证办法
施工阶段重要分为事
前、事中、事后三个阶段。按照这三个不同阶段特点，必要针对性地采用阶段性质量保证办法来，对本工程各分某些项工程施工进行有效质量控制。
1、事前控制阶段
事前控制是在正式施工活动开始迈进行质量控制，事前控制是先导。
⑴　建立质量管理组织机构、明确分工、权责；
⑵　建立完善质量保证体系和质量管理体系，编制《质量保证筹划》；
⑶　依照《项目管理手册》规定、规定建立项目管理制度体系；
⑷　建立完善计量及质量检测器具、技术和手段；
⑸　对工程项目施工所需原材料、半成品、构配件进行质量检查和控制，并编制相应检查筹划；
⑹　进行设计交底，图纸会审等工作；
⑺　依照本工程特点拟定施工流程、工艺及办法；对本工程将要采用新技术、新构造、新工艺、新材料均要审核其技术审定书及运用范畴。
⑻　检查现场测量标桩，建筑物定位线及高程水准点等。
2、事中控制阶段
事中控制是指在施工过程中进行质量控制，是核心。
⑴　完善工序质量控制，把影响工序质量因素都纳入管理范畴。
⑵　及时检查和审核质量记录分析资料和质量控制图表，抓住影响质量核心问题进行解决和解决。
⑶　严格工序间交接检查，作好各项隐蔽验收工作，加强受检制度贯彻，对达不到质量规定前道工序决不交给下道工序施工，直至质量符合规定为止。
⑷　对完毕分某些项工程，按相应质量评估原则和办法进行检查、验收。
⑸　审核设计变更和图纸修改。
⑹　同步，如施工中浮现特殊状况，隐蔽工程未经验收而擅自封闭，掩盖或使用无合格证工程材料，或擅自变更替代工程材料等，项目技术负责人有权向项目经理建议下达停工令。
3、事后控制阶段
事后控制是指对施工过产品进行质量控制，是祢补。
⑴　保证成品保护工作迅速开展，检查成品保护有效性、全面性。
⑵　按规定质量评估原则和办法，对完毕单位工程，单项工程进行检查验收。
⑶　核查、整顿所有技术资料，并编目、建档。
⑷　在保修阶段，对本工程进行回访维修，增补、修订已有防止纠正办法。
第三节 质量保证技术办法
一、隐蔽工程质量保证办法
建立健全工程质量检查和验收制度，把责任贯彻到人，是保证隐蔽工程质量核心。
1、项目经理对隐蔽工程质量总负责，项目部负责将各项目责任层层分解，贯彻到班组和个人。严格隐蔽工程检查验收程序，认真执行三检制度“自检、互检、专检”。
⑴　施工班组在工序完毕后，对隐蔽工程进行自检，自检合格后填写质量检查评估表。
⑵ 质检工程师在施工班组自检合格基本上，对隐蔽工程进行质量检查；并将检查成果报告项目经理。检查合格后，由项目经理书面告知监理工程师进行隐蔽验收。
⑶ 监理工程师对隐蔽工程进行验收合格后，方可进行下一工序施工。
2、施工过程中，质检员、质检工程师经常在工地施工面检查，及时指出工程中不合格处，让施工班组迅速加以改正。
3、隐蔽检查中必要按规范和设计规定进行，对预埋件、预留孔洞等检查要做到无一漏掉，位置对的。
4、对核心工序、特殊工序要在质量筹划中设立质量控制点（停止点），上道工序检查不合格不准进入下一工序施工。
5、对隐蔽工程验收，应按合同规定期间，事先告知监理工程师，让监理工程师有足够准备和充分检查时间对将隐蔽工程任一某些进行检查、检查。项目部将予以以便和合伙。
6、隐蔽工程验收要争取一次通过，建立奖优罚劣制度，对隐蔽工程一次验收合格施工生产班组予以一定奖励，对隐蔽工程一次验收不合格施工生产班组，予以一定惩罚。将验收状况与经济效益相结合。
7、按规定整顿好各项隐蔽工程资料。隐蔽工程施工中应有严格施工记录，记录中应有检查项目、施工技术规定及检查部位等，并将施工过程划分为各个施工阶段，每个施工阶段均有技术负责人，质量检查人签字，返工后隐蔽工程复检合格后，填写隐蔽工程验收记录，同步向驻地监理工程师出复检申请，并办理相应签认手续。
第五章、给排水、管道安装质量控制
1、给水管道安装完毕后，进行给水系统水压实验，其成果必要符合设计规定和施工规范规定。
2、排水管道安装完毕后，进行排水管灌水实验，其成果必要符合设计规定和施工规范规定。
3、排水管道竣工后，进行排水系统通水实验，其成果必要符合设计规定和施工规范规定。
4、采用水准仪（水平尺）拉线和尺量检查管道正负偏差与否符合设计规定。管道坡度对的，距墙一致。
5、PVC管粘接后外溢粘接剂及时除掉。
6、粘接剂涂刷前将粘接处认真解决干净，并在涂刷时做到均匀涂刷，以保证粘接口日后不浮现漏水。
7、卫生洁具安装前认真检查卫生洁具型号、规格、质量与否符合设计。
8、卫生洁具安装完毕后，用尺量检查卫生洁具排水管径和最小坡度与否符合设计规定和施工规范规定。
9、管道采用法兰连接时，法兰垂直于管中心线，其表面互相平行。
10、管道穿越楼板时，应设立钢套管，套管高出地面50mm，并有防水办法。管道穿越屋面时，应采用严格防水办法。穿越管段前瑞应设固定支架。
11、采用金属管卡或金属支、吊架时，卡箍内侧面应为圆柱面，卡箍与管道之间应夹垫塑
胶类垫片。固定支、吊架架本体，应有足够刚度，不得产生弯曲等变形。管道支、吊、托架与管道接触最大间距必要满足规范规定：
塑料管道最大支撑间距（mm）
外径 ≤ 40 50 75 100 150 200
水平管 400 500 750 1100 1600 1600
立管 1200 1200 1800 1800 1800 1800
钢管水平安装支架最大间距
公称直径mm 15 20 25 32 40 60 70 80 100 150
支架最大间距m 2.5 3 3.5 4 4.5 5 6 6 6.5 8
PPR冷水管支、吊架最大间距
外径（mm） 20 25 32 40 50 63 75 90 110
横管（m） 0.40 0.50 0.65 0.80 1.00 1.20 1.30 1.50 1.60
立管（m） 0.70 0.80 0.90 1.20 1.40 1.60 1.80 2.00 2.20
PPR管熔接加热时间必要符合下表：
公称外径（mm） 熔接深度（mm） 加热时间（s） 加工时间（s） 冷却时间（min）
20 14 5 4 3
25 16 7 4 3
32 20 8 4 4
40 21 12 6 4
50 22.5 18 6 5
63 2424 6 6
75 26 30 10 8
90 32 4010 8
11038.5 50 15 10
12、在上表规定冷却时间内，应扶好PPR管材、管件，使它不受扭、受弯和受拉。
13、排水管道安装后应用塞头予以封闭管口。防止有水泥混砂浆，或其他杂物流入管内，致使管道堵塞。
14、排水栓、地漏安装应平正、牢固、无渗漏，排水栓应低于盆、槽2mm，低于地表面5mm，地漏低于安装处排水表面5mm。
15、设有两个以上卫生用品，其明装水平管段起点处应装带有检查门弯管或三通管。
16、排水横管与立管相接时采用45°或90°斜三通连接。
17、排水立管转弯时或最末端转弯处，应用2个45°弯管与水平管段（埋地引出管段）相接，立管末端弯头处应做100号混凝土管墩。
18、水平安装管道卡架为主，每段干管应设1个防晃支架。管道变化方向时，应增设防晃支架。
19、配水支管上每段直管，相邻两喷头之间管段设立吊架均不适当不不大于1个，当喷头三间距离不大于1.8m时可隔段设立，但吊架间距不适当不不大于3.6m。每一配水支管宜设一种防晃支架。管道支吊架安装位置不应防碍喷头喷水效果。
20、当管道变径时，采用异径接头。在管道弯头处不得采用补心。当需要采用补心时，三通上可用1个，四通上不超过2个。
