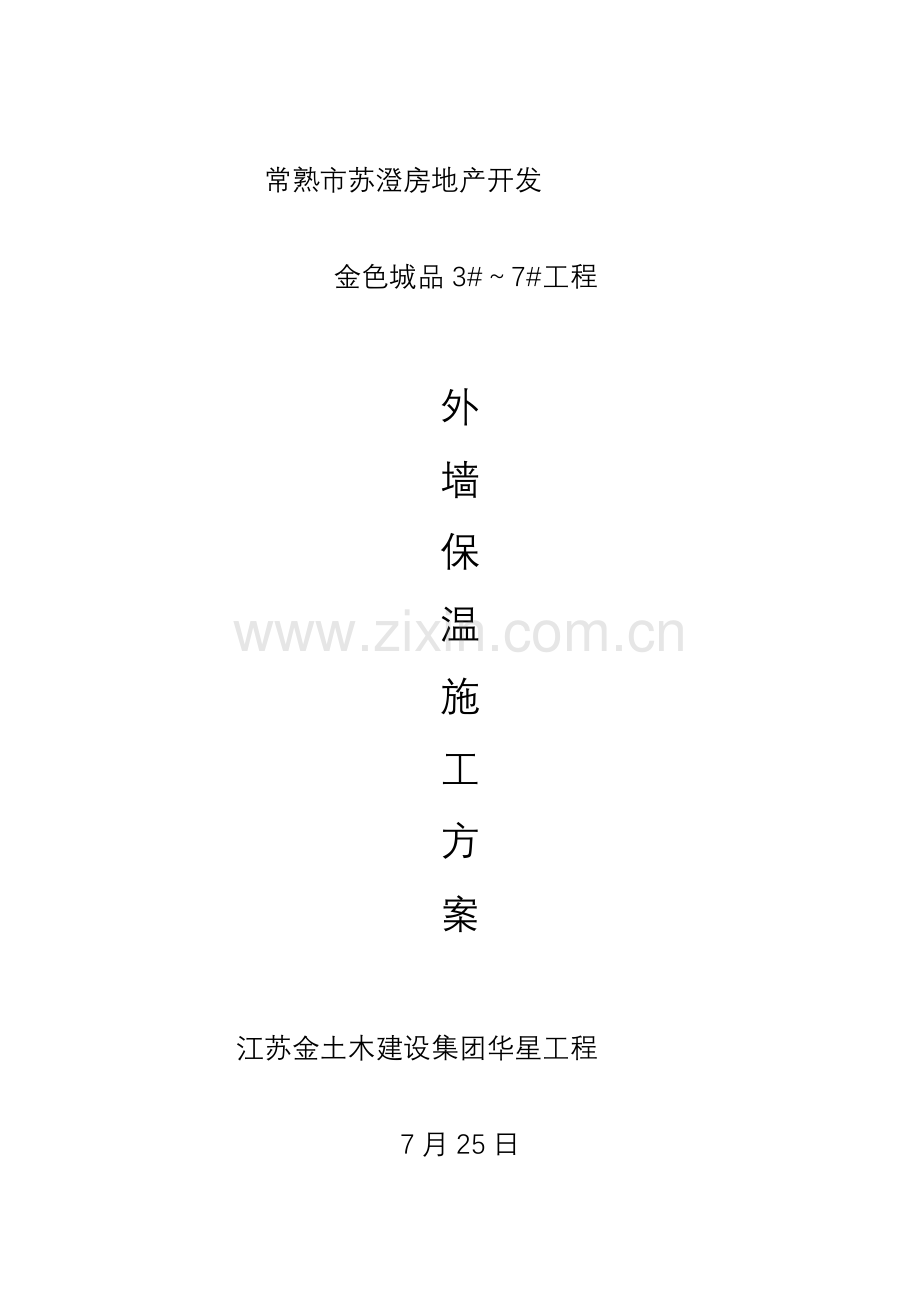

常熟市苏澄房地产开发

金色城品3#～7#工程

外
墙
保
温
施
工
方
案

江苏金土木建设集团华星工程

7月25日

外墙胶粉聚苯颗粒保温施工方案
一、工程概况
工程建设单位为常熟市苏澄房地产开发，工程名称为金色城品3#～7#房住宅，建筑面积10714㎡，混合5+1层结构，外墙采取MU10水泥多孔砖砌筑，外保温采取苏州建科所立案胶粉基聚苯颗粒外墙外保温砂浆系统。保温施工估计8月20日开工，9月10日结束。
二、施工准备
1、技术准备：
A、熟悉工程图纸和资料，掌握依据国家规范、地方性标准制订施工工艺。
B、了解材料性能指标，掌握施工关键点，明确施工工序。
C、提供工程所需要材料和技术质量标准，并向施工现场安装责任人和工人进行技术交底，做好技术指导，确保质量和现场安全无事故。
2、材料准备：
关键材料有界面剂、水泥、中砂、胶粉料、聚苯颗粒、抗裂砂浆、耐碱玻纤网格布。
3、工机具准备：
A、砂浆搅拌机、水平运输车、手提搅拌器等。
B、抹灰工具及抹灰专用检测工具，放线工具、托架、皮锤、水桶、剪子、铁锹、扫帚、托线板等。
C、电线、接线板等辅助施工材料。
三、外保温施工条件：
1、对已施工完成部分立即分层验收。
2、协调各工种间工序搭接,严防交差污染以确保外墙面整体形象。
3、墙面基层处理完成，墙面应清理洁净，清洗油渍、清扫浮灰等；墙表面凸起物大于或等于10mm应剔除。并符合设计工艺要求，按抹灰面标准验收，满足施工要求；全部墙面需满足抹灰要求。
4、搭设搅拌棚，全部材料必需在搅拌棚内机械搅拌，预防聚苯颗粒飞散，影响现场文明施工。
5、聚苯颗粒轻骨料应有好保护预防包装破坏。
6、操作地点环境和基底温度不低于5℃，风力小于5级，雨天不得施工。
四、材料配制
1、建筑用界面处理砂浆配制：
混凝土界面剂：中细砂：水泥按1：1：1重量比用砂浆搅拌机或手提搅拌器搅拌，先加入1份界面剂和1份中细砂搅拌均匀后再加入水泥搅拌均匀。
2、胶粉聚苯颗粒保温浆料配制
先开机，厂家配比好干浆料放入搅拌机加定量水搅拌3min，搅拌均匀后倒出。该浆料应随搅随用，在4h内用完，严禁人工搅拌。
3、抗裂砂浆配制
抗裂砂浆干粉料：水按10：1.5重量比用砂浆搅拌机或手提搅拌器搅拌，抗裂砂浆一次配好后，使用过程中不得任意加水，应在2h内用完。
五、 施工方法及关键点
1、外墙保温工程施工循序:
门窗框四面堵缝—→墙面清理—→吊垂直、套方、抹灰饼、冲筋—→弹灰层控制线—→浇水预湿—→涂刷界面处理剂—→抹第一遍保温砂浆—→浇水养护—→抹第二遍保温砂浆—→检验平整度、垂直度、厚度—→浇水养护—→抹第一遍防裂砂浆—→将网格布压入砂浆中—→抹第二遍防裂砂浆—→浇水养护—→验收—→外墙涂料施工。
2、外墙保温施工工序：
　　1、15mm厚水泥砂浆打底；2、35mm厚保温砂浆3、5mm厚抗裂砂浆中间放玻纤网格布；4、业主外墙涂料吊绳施工。
3、外墙保温施工关键点
3.1砖墙：将墙面上残余砂浆、污垢、灰尘清理洁净，抹灰前一天浇水湿润。抹灰前一小时再浇水一次，以满足施工要求。
3.2混凝土梁柱：去除表面砂浆杂物，再用清水冲洗洁净晾干。浇水湿润后涂抹界面处理剂，可采取涂敷法。
3.3吊垂直、套方、找规矩、弹厚度控制线，拉垂直、水平通线，套方做口。
3.4保温砂浆施工应分遍进行。每遍厚度不宜超出15mm，涂抹时应压实压平，待保温砂浆初凝后浇水湿润，以备下一遍抹灰。分层抹灰时间间隔通常在24h以上，待厚度达成冲筋面时，先用大杠刮平，再用铁抹子用力抹平。
3.5在保温层施工同时应在门窗洞口周围外墙抹保温砂浆，在檐口、窗台、雨棚、阳台、压顶和突出墙面部位顶面应用水泥砂浆做出坡度，下面应做滴水线。
3.6窗洞口外侧面抹水泥砂浆，在抹保温砂浆时，距窗框边应留出5—10㎜缝隙以备打胶用。
3.7保温层养护，待初凝后再浇水湿润。浇水时间间隔可依据环境干燥情况确定，保持表面不出现发白现象，浇水养护。
3.8分格条由油漆工分色后形成份格缝。

3.9胶粉聚苯颗粒保温浆料完成干燥后，进行检验验收，合格后进行抗裂砂浆抹灰。
3.10抗裂砂浆抹灰必需在保温砂浆层充足凝固后进行。通常在用手按不动表面情况下进行。施工前一天浇水湿润。抹灰前1h再浇一遍水。在保温层上抹抗裂砂浆，厚度2～3mm。同时将网格布压入砂浆中，再抹抗裂砂浆。抹面砂浆总厚度宜控制在5mm左右；防裂砂浆施工时，用铁抹子抹平后再用塑料抹子搓平拉毛。
3.11贴压网格布：将网格布绷紧后贴于聚合物砂浆上，用抹子由中间向四面把网格布压入砂浆表层，要平整压实，严禁网格布皱褶。网格布不得压入过深，仅以盖网格布、微见网格布轮廓为宜。面层砂浆切忌不停揉搓，以免形成空鼓。单张网格布长度不宜大于6m。铺贴遇有搭接时，必需满足横向100 mm纵向80mm搭接长度要求。
3.12砂浆抹灰施工间歇应在自然断开处，以方便后续施工搭接，如伸缩缝、阴阳角，挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好网格布，需和网格布，底层砂浆呈台阶形坡茬，留茬间距大于150mm，以免网格布搭接处平整度超出许可偏差。
3.13抗裂砂浆应随拌随用，停放不应超出3h。初凝后应浇水养护，养护时间不得少于7d。
3.14建筑物首层外保温墙阳角应在双层玻纤网格布之间水泥砂浆护角，护角高度通常为2m。在第一遍玻纤网格布施工后加入，其它各层阴角、阳角、门窗口角应用双层玻纤网格布包裹增强，包角网格布单边长度不应小于15㎝。
3.15分层装饰缝、滴水槽、门窗框、槽合上 残余砂浆，应立即清理洁净。
3.16预防对已抹好墙面、门窗、洞口、边、角、垛等造成破坏，采取保护方法，其它工种作业时不应污染和损坏墙面，严禁踩踏窗口；
3.17保温层、防护层、装饰层在硬化之前应预防水冲。
六、施工管理
1、施工时要合理安排好各工种之间相互关系、施工次序，确保有序施工。并合理调配、安排好劳动力，满足施工进度需求
2、依据施工进度立即采购建筑材料，并按规范要求做好进场检验工作。
3、在外墙保温沙浆施工中，严格按配合比进行计量投料并设专员负责保温砂浆搅拌工作，保温砂浆搅拌时间为6~8min，水灰（干砂浆）比宜为0.55~0.65，稠度应控制在60~80mm。确保外墙保温工程施工质量。
4、加强施工过程中监督指导工作，对外墙保温施工实施全过程有效控制。
5、各工种在施工中要做好班组自检工作及工序报验工作，确保每道工序施工质量。
6、按规范要求立即做好质量确保资料搜集、统计、整理工作，确保资料真实、齐全、规范标准且和施工进度同时。
七、安全和文明施工
1、外墙保温工程安全和文明施工目标为：轻伤以上安全事故为零，施工现场整齐文明。
2、施工前全部机械设备要进行检验、调试合格并报验后，方可开始使用。使用过程中实施专员负责制，并设专员进行日常维修及保养工作。
3、施工时对施工人员要进行安全教育并讲清安全注意事项。施工中必需严格遵守各项安全规章制度、操作规程，确保安全施工。
4、施工材料按要求做到有序堆放，现场保持文明整齐。
八、成本降低方法
1、对工人进行交底，使其熟悉节点部位做法，合理利用边角料；
2、控制好砂浆拌制量，尤其在施工停歇前应计算好砂浆用量，预防砂浆超时而无法使用，造成浪费。
3、 经过样板层施工，正确掌握每个部位网格布规格、尺寸，做到定型加工，定点使用。
九、环境保护方法
1、混凝土界面剂必需集中堆放在地面已硬化库房里，严禁界面剂撒入土层中。
2、遗留聚苯颗粒必需分类存放、集中回收，严禁其四处洒落、埋入土中或作为通常建筑垃圾圾性处理，避免污染环境。
十、质量确保方法
质量确保体系和总体方法
质量确保体系
质量手册
（层次A）
质量体系程序
（层次B）
文件内容
按要求质量方针和目
标和适用ISO9000
族标准描述质量体系
具体作业文件
描述为实施质量体系
要素所包含到各智
能部门活动
图8-1 质量体系文件层次图
其它质量文件
（表格、汇报、作业指导书等）
（层次C）
建立健全了一套按ISO9002国际标准要求运行质量体系。以质量手册、程序文件和其它质量文件作为质量体系运行法规性依据，做到有章可循、有法可依，质量体系文件层次见下图。

确保质量各项制度
完善各级检验验收制度
质量检验验收制度：对分部分项尤其是隐蔽工程常常进行抽检、核查，并立即验收评定等级。发觉问题立即处理，不留隐患。对关键部位，组织专员负责，实施过程控制，隐蔽工程必需经检验合格后方可进行下道工序施工。
工程技术文件归档管理制度:单位工程技术档案,重大质量、安全事故调查、分析、处理原始统计及相关资料，新结构、新材料 、新工艺试验、判定资料，重大技术问题处理各项原始统计全部应立即搜集、整理、归档。
完工后回访保修制度：完工后回访，能使我们了解工程施工不足，使以后施工中有所借鉴。另外，能够了解到新技术、新材料使用效果，并对此提出改善，使其不停完善。
材料检验制度：工程材料、半成品均须有出厂合格证，并经专员验收后方可进场。试验室要立即做好要求材料复验，尤其要把好多种高级装修材料定货、检验验收关。
协调配合制度：施工单位和监理单位、设计单位协调配合，一起处理在施工中发觉多种问题（包含施工原因引发和设计原因引发）。另外，各工种之间还要协调配合，避免干扰破坏。
施工准备阶段质量管理内容：有针对性地制订分阶段进度计划，做到文明施工，均衡施工，为稳定工程质量发明良好条件。
制订质量目标管理计划，在确立总体目标同时，确立分部分项工程具体目标(以分项保分部，以分部保单位工程)，将质量目标分解并明确责任者。
组织相关人员认真学习图纸，明确设计意图，立即编制各分项工程质量确保方法,严格按设计文件、施工图纸、技术规范、操作规程施工，做到操作有标准，检验有目标，提升工程质量。
凡参与该项目标各施工队、作业队负责对施工质量跟踪检验，落实质量方法具体实施，并给质量否决权。
加强对原材料及半成品入场前质量控制和测试。取得质量确保依据。以确保材料及半成品质量可靠性。
施工阶段质量管理要求
抹灰前应先检验门窗框安装质量、标高后才可进行施工。
抹灰施工按自上而下施工次序进行。
检验抹灰前墙壁及砼基面是否清理洁净。
检验粉刷前所做塌饼、冲筋 ，以确保墙面垂直度和平整度。
建筑材料管理方法
工程质量好坏除了组织素质高各工种施工队伍进行精心施工， 严格验收外，材料质量好坏是建筑工程“质量第一，百年大计”关键部分。为此我们对本工程材料质量采取复检方法：
质量预控及检测
质量预控及检测程序是确保工程质量二个基础方法，项目部从施工图纸到手开始，经图纸会审，编制施工组织设计，分项分部质量评定，单位工程质量评定，完工验收，直至完工后服务。每一道步骤全部层层把关，严格实施。同时接收建设、监理、当地政府质量监督机构（工程质量监督站）指导和监督，内外两支力量共同作用，相互合作，实现工程质量一次成目标。

江苏金土木建设集团华星工程
7月25日
