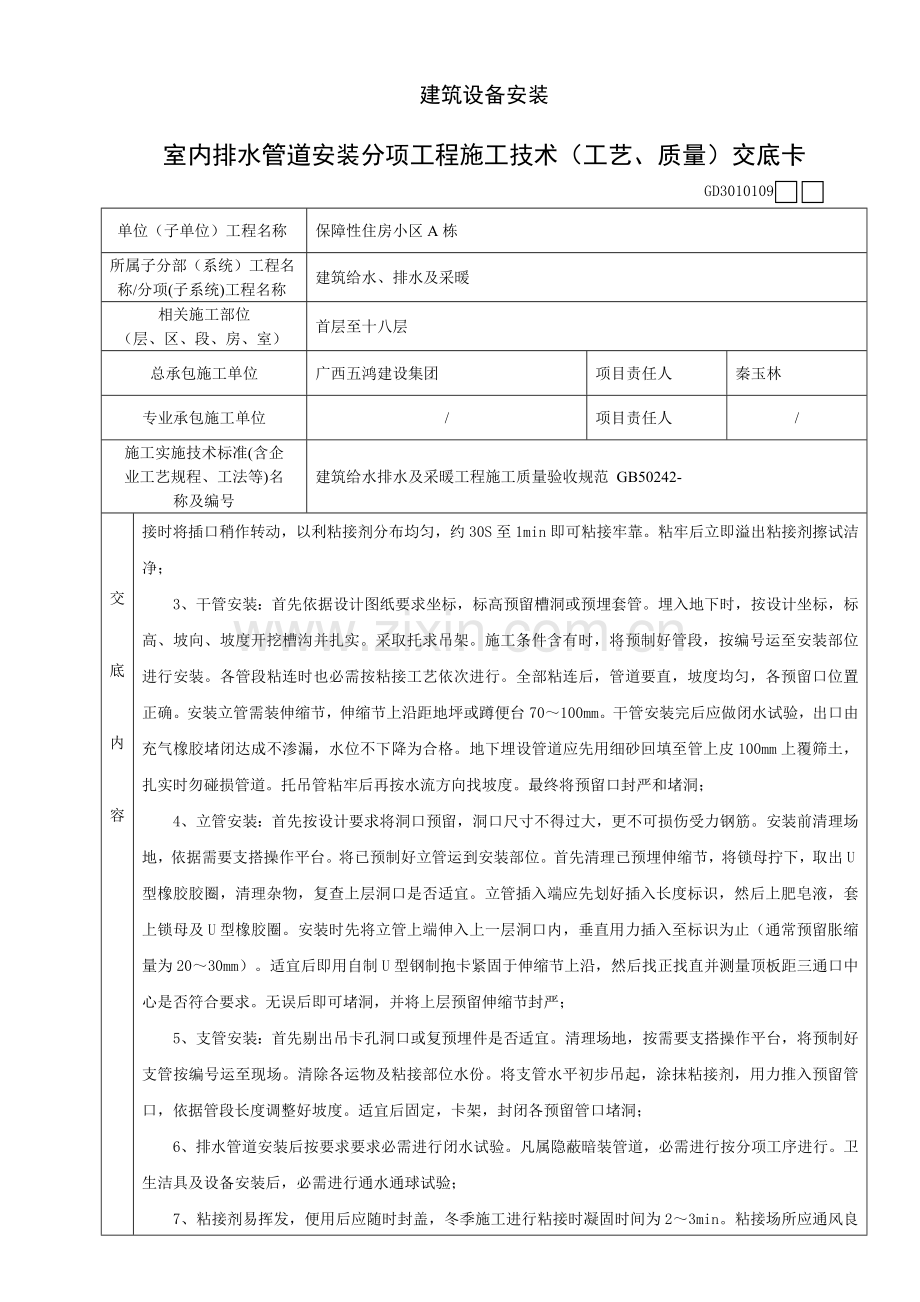

建筑设备安装室内排水管道安装分项工程施工技术（工艺、质量）交底卡 GD3010109单位（子单位）工程名称保障性住房小区A栋所属子分部（系统）工程名称/分项(子系统)工程名称建筑给水、排水及采暖相关施工部位（层、区、段、房、室）首层至十八层总承包施工单位广西五鸿建设集团项目责任人秦玉林专业承包施工单位/项目责任人/施工实施技术标准(含企业工艺规程、工法等)名称及编号建筑给水排水及采暖工程施工质量验收规范 GB50242-交底内容交底内容一、施工条件：1、施工图纸及其它技术文件齐全，且已进行图纸交底，满足施工要求；2、施工方案、施工技术，材料机具供给等能确保正常施工；3、施工人员经过技术培训。4、施工现场有材料堆放库房，能满足施工需要。二、关键机具：1、手电钻：冲钻、手锯、铣口器、钢刮板、活板手，手锤、水平尺，套丝板，毛刷、棉布、线坠等。三、作业条件：1、埋设管道应挖好槽沟要平直，必需有坡度沟底扎实；2、暗装管道首先应查对多种管道标高坐标排列有没有矛盾。预留孔洞，预埋件已配合完成，土建模板已拆除。操作场地清理洁净，安装高度，超出35米应搭好架子；3、室内明装管道要和结构进度相隔二层条件下进行安装室内地平线应弹好，初装修抹灰工程已完成，安装场地无障碍物。四、操作工艺：1、工艺步骤： 安装准备工作 预制加工 干管安装 立管安装支管安装 卡件固定 封口堵洞 闭水试验 通水试验2、预制加工：依据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。依据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15度角。粘接前应对承插入试验，不得全部插入，通常为平口3/4深度，试插合格后，用棉布将承插口需粘接部位水分，灰尘擦拭洁净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30S至1min即可粘接牢靠。粘牢后立即溢出粘接剂擦试洁净；3、干管安装：首先依据设计图纸要求坐标，标高预留槽洞或预埋套管。埋入地下时，按设计坐标，标高、坡向、坡度开挖槽沟并扎实。采取托求吊架。施工条件含有时，将预制好管段，按编号运至安装部位进行安装。各管段粘连时也必需按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置正确。安装立管需装伸缩节，伸缩节上沿距地坪或蹲便台70100mm。干管安装完后应做闭水试验，出口由充气橡胶堵闭达成不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm上覆筛土，扎实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最终将预留口封严和堵洞；4、立管安装：首先按设计要求将洞口预留，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，依据需要支搭操作平台。将已预制好立管运到安装部位。首先清理已预埋伸缩节，将锁母拧下，取出U型橡胶胶圈，清理杂物，复查上层洞口是否适宜。立管插入端应先划好插入长度标识，然后上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标识为止（通常预留胀缩量为2030mm）。适宜后即用自制U型钢制抱卡紧固于伸缩节上沿，然后找正找直并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严；5、支管安装：首先剔出吊卡孔洞口或复预埋件是否适宜。清理场地，按需要支搭操作平台，将预制好支管按编号运至现场。清除各运物及粘接部位水份。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口，依据管段长度调整好坡度。适宜后固定，卡架，封闭各预留管口堵洞；6、排水管道安装后按要求要求必需进行闭水试验。凡属隐蔽暗装管道，必需进行按分项工序进行。卫生洁具及设备安装后，必需进行通水通球试验；7、粘接剂易挥发，便用后应随时封盖，冬季施工进行粘接时凝固时间为23min。粘接场所应通风良好，运离明火。五、质量标准：1、确保项目 管道材质、规格、尺寸、粘接剂技术性能必需符合设计要求； 隐蔽排水管及雨水管道灌水试验结果必需符合设计要求和施工规范要求；检验方法：检验区（段）灌水试验统计，管材出厂证实及粘接剂合格。 管道坡度必需符合设计要求或施工规范要求； 排水塑料管必需按设计要求装伸缩节。如设计无要求，伸缩节间距小于4m； 排水系统完工后通水试验结果，必需符合设计要求和施工规范要求。2、基础项目管道支架安装应符合以下要求：排水塑料管道支吊架最大间距（单位：m）管径(mm)5075110125160立管1.21.51.81.81.8横管0.50.751.101.301.6管道坡度符合设计要求或以下要求：生活污水塑料管道坡度项次管径(mm)标准坡度()最小坡度()150251227515831001264125105516074 排水通气管应符合设计要求或以下要求： 1)、通气管应高出屋面300； 2)、在常常有些人停留平屋顶上，通气管应高出屋面2m；立管管中心距墙面或支管离楼板面应符合设计要求： 1）、空调水DN50立管管中心距墙面75mm； 2）、排水DN75立管管中心距墙面100mm； 3）、排水、雨水DN100立管管中心距墙面120mm； 4）、生活阳台横支管距楼板H-0.350m。 3、许可偏差项目：室内排水和雨水管道安装许可偏差项 次项 目许可偏差（）横管纵横方向弯曲塑料管每1 m1.5全长（25 mm以上）38立管垂直度每1 m3全长（25 mm以上）15六、成品保护：1、管道安装完成后，应将全部管口封闭严密，预防杂物进入造成管道堵塞；2、安装完管道应加强保护应加强保护，尤其立管距地2米以下时，应用木板捆绑保护；3、严禁利用塑料管道梆为脚手架支点或安全劳拉点吊顶吊点。不许可明火烘烤塑料管，以防管道变形。4、应注意质量问题：1）、应注意预制好管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。2）、接口处外观不清洁、美观，粘接后外溢粘接剂应立即除掉。粘接口漏水。原因是粘拉接剂涂刷不均匀，或粘接处未处理洁净所致。3）、地漏安装过高过低影响使用。原因是地平线未找准。4）、立管穿楼板处渗水。原因是立管穿楼板处没有做防水处理。
