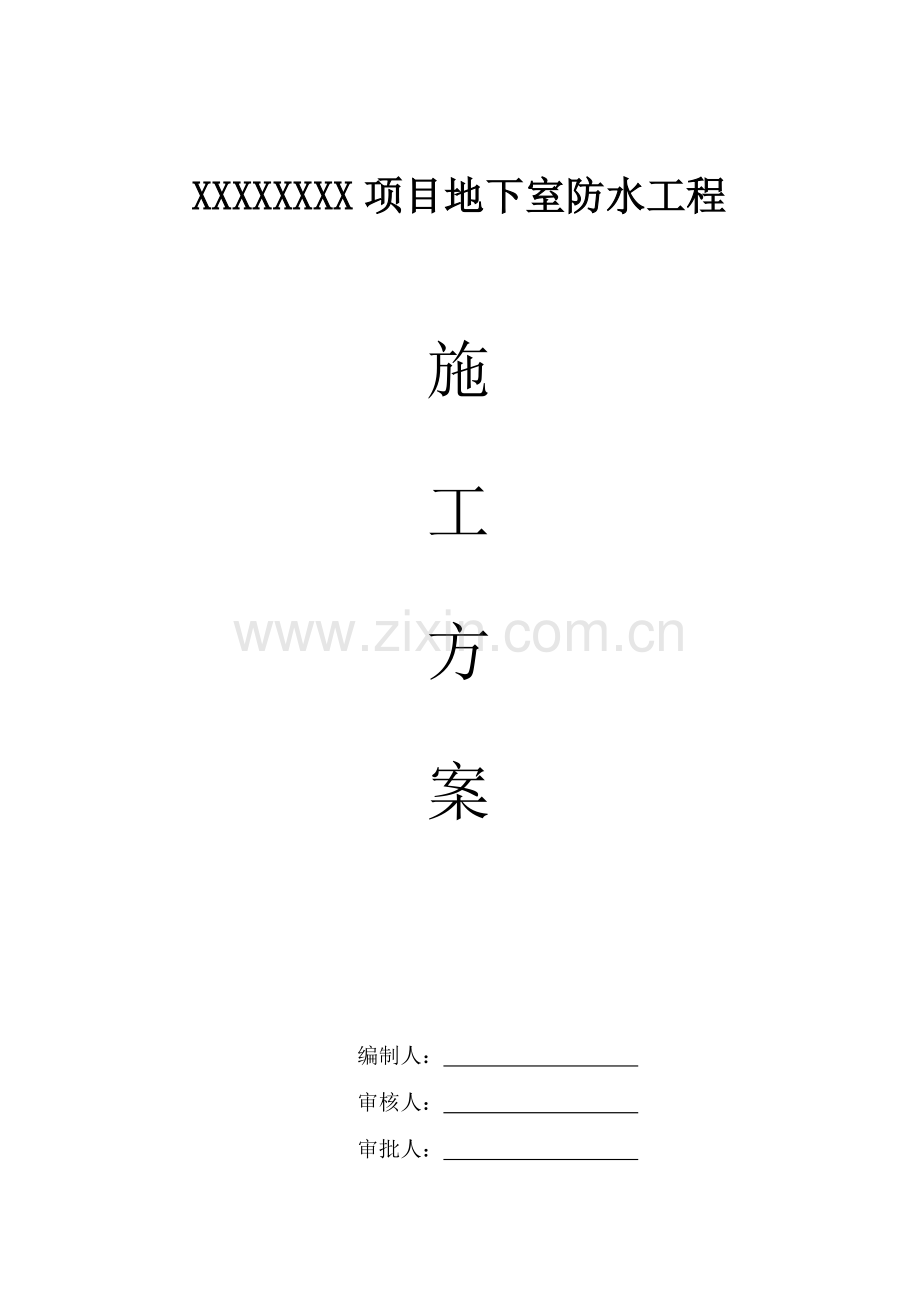

完整版地下室四防水卷材综合项目施工专项方案.doc_第1页
第1页 / 共22页
完整版地下室四防水卷材综合项目施工专项方案.doc_第2页
第2页 / 共22页
完整版地下室四防水卷材综合项目施工专项方案.doc_第3页
第3页 / 共22页
完整版地下室四防水卷材综合项目施工专项方案.doc_第4页
第4页 / 共22页
完整版地下室四防水卷材综合项目施工专项方案.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、XXXXXXXX项目地下室防水工程施工方案编制人: 审核人: 审批人: XXXXXXXXX公司XXX年XXX月XX日目录一、编制根据3二、工程概况3三、施工组织布置4四、地下室底板、外墙防水施工工艺8五、施工进度筹划及保障办法16六、质量保证办法19七、质量原则20八、文明施工、环保及安全办法20九、成品半成品保护办法21十、保修承诺及售后服务21一、编制根据1.国家现行法律、法规1.1中华人民共和国建筑法;1.2中华人民共和国消防法;1.3中华人民共和国环保法;1.4建筑工程质量管理条例;2.国家现行防水原则、规范、图集2.1地下工程防水技术规范(GB50108-);2.2地下防水工程质量验

2、收规范(GB50208-);2.3建筑工程施工质量验收统一原则(GB50300-);3.材料执行原则3.1弹性体改性沥青防水卷材(GB18242-);4.北京市地方原则、规范4.1建筑工程资料管理规程(JGJ/T185-);二、工程概况1.工程简介1.1工程名称:xxxxx项目防水工程1.2工程地址: xxxx1.3分包单位:xxxxx1.4工程范畴及做法部位做法地下室底板、外墙热熔型弹性体改性沥青防水卷材(4+3、-25)三、施工组织布置1.劳动力资源准备1.1施工人员均持证上岗,保证所有施工人员都能按关于操作规程,规范及关于工艺规定施工。1.2本项目拟投入劳动力整体素质及状况劳动力数量中级

3、工人数初级工人数252051.3该项目工程人员安排状况表:序号工 种人数工 作 内 容1技术人员2编制方案、制定办法、整顿资料、技术交底2采购人员2材料供应及时告知检查3施工人员15基层解决、涂刷底油、铺贴卷材、涂刷涂料4机械设备1维修所有机械小工具等5零星3零星工程2.管理人员配备状况2.1拟投入本工管理人员名称姓名职务职称项目经理xxxx项目经理工程师施工管理xxxx施工管理员助工质量管理xxxx质检员助工安全管理xxxx安全员助工预算工程师xxxx预算员助工资料管理xxxx资料员助工材料管理xxxx材料员助工2.2本工程管理体系机构图项目经理: xxx 技术总工:xxx质检员:xxx安全

4、员:xxx材料员:xxx资料员:xxx预算员:xxx3.技术准备3.1由工程驻现场代表或施工管理员组织施工人员熟悉图纸。3.2编制分项分部工程施工方案,对于复杂施工分项以及重要施工部位,要事先编制详细施工方案。3.3事先准备本工程各项检查资料,填报完整及时归档。4.材料准备4.1本防水工程所采用防水材料为3mm、4mm厚II型聚酯胎SBS改性沥青防水卷材。4.1.1选用有出厂合格证和有性能检测报告,并符合国家产品原则和设计规定材料。有特种材料核准证SBS 防水卷材,材料进场后,防水卷材必要按规定进行抽样复验批量取样,规定如表2 所示,以上材料复检合格后方可使用。表2序号材料名称现场抽样数量外观

5、质量检查物理性能检查1高聚物改性沥青防水卷材不不大于1000卷抽5卷,每500-1000卷抽4卷,100-499卷抽3卷,100卷如下抽2卷,进行规格尺寸和外观质量检查.在外观质量检查合格卷材中,任取一卷做物理性能检查.断裂、周折、孔洞、剥离、边沿不整洁,胎体露白、未浸透,撒布材料颗粒、颜色,每卷卷材接头拉力,最大拉力时延伸率,低温柔度,不透水性.4.1.2 SBS改性沥青防水卷材(热熔型)(1)材料简介弹性体(SBS)改性沥青防水卷材是以聚酯毡或玻纤毡为胎基,以苯乙烯丁二烯苯乙烯(SBS)共聚热塑性弹性体作改性剂,两面覆以聚乙烯膜、细砂、粉料或矿物粒(片)料制成改性沥青防水卷材。(2)材料特

6、点SBS改性沥青防水卷材是近年来深受社会推崇一种新型防水卷材,具备高温不流淌,低温柔度好,延伸率大,不脆裂,耐疲劳,抗老化,韧性强,抗扯破强度和耐穿刺性能好,使用寿命长,防水性能优秀。采用热熔施工法,把卷材热熔搭接,熔合为一体,形成防水层,达到防水效果。(3)技术性能指标:执行GB18242原则序号型号I1可溶物含量g/m23mm21004mm29002不透水性压力,Mpa0.3保持时间,min303耐热度,1054拉力,N/50mm纵向500横向5005最大拉力时延伸率,%纵向30横向306低温柔度,-25(4)辅助材料氯丁胶乳沥青底油,工业汽油5.机具配备筹划投入重要施工机具(工具)设备表

7、序号机械设备及工具名称数量用途进场筹划1小平铲、扫帚10把清理基层开工前3天所有进场2搅拌桶3个拌制涂料3滚动刷30把涂刷冷底油、涂刷涂料4铁桶10个分装汽油5汽油喷灯10个热熔卷材用6剪刀5把裁剪卷材用7卷尺2个度量尺寸用8干粉灭火器5个消防设施四、地下室底板、外墙防水施工工艺本工程基本底板及地下室外墙防水采用构造自防水(抗渗级别S6)与3+4厚SBS改性沥青聚氨酯胎防水卷材相结合办法。1.构造自防水1)构造刚性自防水做法规定刚性防水重要以混凝土原材及配合比控制为主,在基本混凝土中掺一定配合比抗渗剂,增长混凝土抗渗性能。在后浇带施工中,在混凝土中适量添加适量膨胀剂,配制成微膨胀混凝土(即补偿

8、收缩混凝土),它可以自身适度膨胀抵消收缩裂缝,减少孔隙率,减少开裂,提高后浇带位置混凝土抗渗能力。2)构造自防水施工注意事项按防水混凝土施工规定,混凝土只在构造楼层部位留置水平施工缝,尽量不增长竖向施工缝。地下各层外墙应一次施工,不留竖向施工缝,如需留施工缝处,必要做好防水解决。2 SBS改性沥青防水卷材施工工艺2.1 SBS改性沥青防水卷材热熔施工办法同屋面;2.2、基层准备要点1)地下室底板和立墙混凝土验收合格后,面层上可直接做防水层,基层干燥率应低于9%。2)基层必要要平整、牢固、干净、无明水、无渗漏,凹凸不平及裂缝处须先找平,渗漏处须先进行堵漏解决。3)地下室底板与四周立墙阴阳角、集水

9、坑、电梯井阴阳角均应抹成圆弧(圆弧半径为50mm)。2.3附加层解决对阴阳角、转角、集水坑、电梯井等部位先作附加层,(宽度最小不低于500mm,一边各250mm)办法是按细部形状将卷材剪好,形状适当后,再将卷材底面用燃气喷灯烘烤,将其底面呈熔融状态,及时粘贴在己涂刷底油基层上,附加层必要贴实,粘贴牢固,无空鼓。详细做法请参照下图所示。防水构造转角部位,穿过防水层管道及变形缝等部位必要粘贴牢固、封密严密。图1 卷材阳角裁剪图2 卷材阴角剪裁2.4底油涂刷:在清理干净防水基层上涂刷一道冷底子油,基层解决剂开筒后应充分搅拌,涂刷应均匀不漏底,等底油大概8h以上(或手摸不沾手)达到干燥限度方能进行下一

10、道工序。2.5底板卷材铺贴时,长短边搭接长度不应不大于100mm。上下两层和相邻两幅卷材接缝应错开1/3至1/2幅宽,且两层卷材不得互相垂直铺贴。卷材应铺平压实,与基面、及各层卷材之间必要粘结紧密;并压辊滚压排除卷材粘结层气体。2.6立面与平面转角处,接缝应留设在平面上,距立面不应不大于600mm。2.7底板防水层应甩出地下室外墙防水层接头,节点见下图:防水甩槎做法 2.8外墙墙面混凝土流痕应剔除铲平,施工缝接茬处混凝土高低不平者应将疏松石子剔除,用1:2.5水泥砂浆打面使其顺平,用刷子及烧碱将油污、浮尘清除干净,规定基层坚硬,无空鼓、起砂、裂缝、凹凸不平等缺陷。2.9 外墙SBS卷材采用满粘

11、法铺贴,先铺贴底层卷材,验收合格后铺贴第二层卷材。铺贴时,先铺贴各阴阳角,再向大面展开;先从接茬下方自下而上铺贴卷材,再将底板外侧预留防水层粘在上部,搭接办法详细见下图:底板与外墙防水节点图2.10外墙卷材长短边搭接均为100mm,两层卷材之间所有热熔法粘接,上下层顺铺,禁止互相垂直铺贴,上下卷材间搭接均错开1/31/2幅宽。2.11外墙卷材粘接热融后及时滚铺,用钢辊压平,滚压时应排除卷材下面空气,不得有皱折、翘边和封口不严现象,粘结牢固,接缝熔焊粘结后再用火焰及抹子在接缝边沿上均匀地加热抹压一遍,并有明显沥青条。3.地下室重要节点防水解决3.1阴阳角解决地下室阴阳角卷材裁剪办法同四-2-2.

12、1,阴阳角油毡加强层做法如下:3.2底板后浇带防水解决底板后浇带宽SBS改性沥青防水卷材3mm厚卷材作为附加层,两侧各伸过后浇带300mm,见下图。3.3外墙后浇带防水解决3.3.1外墙后浇带,在后浇带处外墙外侧采用外防外贴法;详见如下:墙体后浇带节点示意图3.3.2墙体后浇带防水解决核心是预制钢筋混凝土板与构造墙体预埋件焊接,对外防外贴法施工外墙,在铺贴防水卷材之前,在后浇带位置设立过渡预制钢筋混凝土板,使防水卷材可以顺利通过,并防止回填挤压。3.4穿墙管防水解决3.4.1穿墙管周边用3mm厚SBS卷材做附加层,做法见下图。 穿墙管根节点防水作法图3.4.2套管式穿墙管做法如下图:套管式穿墙

13、管做法3.4.3施工缝做法如下图:3.4.4 顶板、底板变形缝做法如下图底板卷材附加层采用3mm厚卷材作为附加层。五、施工进度筹划及保障办法(一)施工总进度筹划1) 我公司将以精良施工设备、精干施工队伍和科学组织管理,在保证工程质量创优前提下,保证按合同工期完毕工程施工。本工程按照甲方规定日期进场、竣工日期。交工、验收、清场和退场。(二)施工进度筹划编制根据及控制要点1) 进度筹划编制根据系依照招标文献、图纸、现场勘察状况并结合我公司实际施工经验和劳动力,配备满足进度筹划规定劳动力、施工设备,并充分考虑不利因素对施工影响,狠抓台班生产率和设备完好率。2) 从科学组织施工目出发,化整分区段施工,

14、段间流水作业,段内工序衔接,充分运用劳动力和设备资源,削减高峰强度,避免待工,缩短工期。(三)施工工期保证办法1) 一方面,公司应高度注重,将其作为公司重点项目,从施工管理人员、资金、材料等方面重点考虑,及时调度。项目部每周定期召开专业班组工种协调会,做到事前周密筹划,安排好各工序工种互相紧密衔接,及时掌握工地状况,对照筹划检查进度,对进度滞后要查清因素,分析状况,调节施工方案,采用增长人员,机械等办法,解决进度拖后问题。2) 中标后尽快组织人员、机械设备进场,配齐各种生产要素,完毕各项暂时工程。3) 进场后,及时开展测量工作,放出管线、组织人员平整场地。4) 精心编制实行性施工组织设计,依照

15、施工实际状况进一步优化和调节施工方案,采用有效办法,加强现场施工管理,保证工程顺利进行。5) 实行目的管理责任制。项目经理依照施工总进度筹划编制周作业筹划,施工员依照周筹划分解到日筹划,按日筹划安排每天施工工作,认真检查贯彻,保证本工程总进度筹划全面实行。如未能准时完毕时,要及时查找因素,并采用一定办法,把滞后进度抢回来。6) 依照需要进行必要加班加点,以保证工程准时完毕。雨季施工时,积极与气象部门联系,及时掌握天气状况,充分运用雨停初晴等间隙,组织充分机械、人力分段施工、分段突击。7) 抓好质量关,把好安全关,努力使质量安全成为增进工期推动力。建立质量核心工序岗位控制点,加强质量控制,保证工

16、序质量,杜绝因前道工序质量不合格返工而导致全盘工期滞后。8) 充分发挥内部潜力,广泛开展班组、施工队竞争,对准时完毕工作量队组予以一定奖励,并提供更多工作机会。营造人人争先、大干多干多受益氛围。9) 针对工程施工复杂和不拟定性较大特点,我项目部在作好前期工作状况下,将积极与业主,监理协调合伙,尽快完善,缩短材料选型工作,使工程准备更充分。10) 充分备料,保证材料及时到位,按施工进度筹划规定分批按期组织进场,避免待料窝工。11) 在机械调配方面,随时依照施工现场需要进行调配。充分发挥机械优势来提高工效,备齐本工程所需施工机具,备足重要施工机械易损坏部件,并组织一种技术精良、设备完善维修组,加强

17、设备保养工作,及时进行维修,保证机械设备正常使用。(四)供货周期及安装工期及工期保证办法1) 依照现场实际状况,我项目部设专职现场材料员,做好现场施工材料管理,材料应依照甲方现场平面总布置图堆放在阴凉、干燥地方,避免损坏与丢失,以及随时向项目部报告材料储备状况,随时准备采购材料。2) 依照进度筹划,编制材料物资供应筹划,提前定定货和采购,保证施工,进度筹划附后:(五) 工期进度保证办法1组织办法:1) 队伍:用一支整套施工队伍,把队伍大体分为铺贴卷材工作队、涂刷涂料工作队,每个工种列一名负责人,此外如打扫,供料、水、电等零星人员配合,由本工程项目部统一管理。2) 贯彻多层次进度控制人员,详细任

18、务和工作责任,建立保证进度组织体系,按施工项目构造、进展阶段或合同构造等进行项目分解,拟定其进度目的,拟定进度目的,拟定进度保证工作制度。3) 如检查时间、办法、协调会议时间,参加人数,对影响进度因素进行分析,研究,做出相相应办法办法,行之有效地保证进度完毕,做好调度工作。4) 准备工作作风夯实,组建能打硬仗施工队伍,保证能严格按进度筹划完毕工作任务。5) 工序安排上,防止浮现不均衡不科学生产和盲目抢工,要做到稳中求快。2技术办法:1) 在施工中,除抓住核心流程外,还做到统一协调,合理穿插,精心布置。各个施工班组紧密配合,并依照进度筹划、现场施工工作面条件组织好材料、劳动力及工作面,充分运用平

19、面、空间和时间组织交叉作业,避免浮现窝工和突击施工现象,保证总工期实现。为保证工期目的实现,我公司还将配备充分后备补充人员,依照现场意外状况变化可随时调度、补充现场施工力量。2) 采用加快施工进度先进技术办法,组织流水交叉施工,依照工程规模和时间安排,在现场施工负责领导统一指挥,将该工程为基层解决、底油涂刷、防水层施工、表层解决、零星工程等工序,各工序之间依照实际状况进行交叉作业,以缩短工期。3) 存料和施工现场要禁止烟火,消防设施要配备足够。六、质量保证办法防水层施工中,每一道防水层完毕后,应由监理、业主及总包单位进行检查,合格后方可进行下一道工序施工。1 提供认证、复检、技术指标、合格证等

20、资料。2 卷材搭接缝以及附加盖口条,必要粘结牢固,封闭严密,不容许有皱褶、空洞、翘边、脱层、滑移或其她也许渗漏水外观缺陷存在。3 卷材与穿墙管之间应牢固粘贴,卷材末端收头部位应封闭严密。4 不容许有渗漏水现象。5 密封防水解决部位应经检查合格后方可隐蔽。密封材料与基层应粘结牢固;密封部位应光滑、平直,尺寸符合设计规定,不得有鼓泡、龟裂等现象。保护层覆盖应严密。七、质量原则1.所用防水卷材、底油等材料符合设计规定和关于原则规定。2.防水层及其细部,必要符合地下室防水施工技术规程DB11/367-;防水层禁止有渗漏现象。3.防水层基层应牢固、平整、干净,无起砂和松动现象,防水层铺贴、搭接受头符合设

21、计规定和施工规范规定,粘接应严密、接缝和收头处应封严,不得有损伤、空鼓、翘边、皱折等缺陷。八、文明施工、环保及安全办法1现场施工人员统一配戴安全帽及胸卡,上、下班一律统一持证进浮现场。2施工现场禁止吸烟、赌博,一律禁酒,禁止吵闹打架。3对于施工区域垃圾应及时清理到指定区域;生活垃圾应分袋装,禁止乱扔垃圾、杂物,及时清运垃圾,保持生活区干净、整洁,禁止在工地上燃烧垃圾。4施工迈进行教诲培训,严格执行安全技术交底工作,坚持特殊工种持证上岗制度,进场施工人员每人进行安全考试,笔试合格后方可进场施工。5配备足够灭火器(普通状况按照200平米一种灭火器密度)。消防器材要设在易发生火灾隐患或位置明显处,所

22、有消防器材均要涂上红油漆,设立标志牌。要保障消防道路畅通。6加强对易燃、易爆物品管理,设立专用仓库存储,在存储处持明显警示牌,对于此类材料严格执行限领料制度。7配备专职安全员在施工过程中,必要遵守“先防护,后施工”规定,施工人员必要佩戴安全帽、穿工作服、软底鞋,禁止在没有任何设防状况下违章作业。8施工现场一切用电设施须安装漏电保护装置,施工用电动工具对的使用。9在施工休息、吃饭、收工后,现场易燃材料要清理干净,并派专人看守,防止无人看守易燃物品引起火灾隐患。10严格遵守北京市关于消防方面法令、法规,按照北京市建设工程施工现场消防安全管理规定第84号令,开工前及时办理“动火证”,并配备专职消防安

23、全员九、成品半成品保护办法1卷材耐刺穿性差,因而卷材成品保护就显得尤为重要,地下室防水卷材成品保护重要体当前甩槎卷材成品保护、施工过程中防水卷材成品保护。2在防水层施工过程中,施工人员须穿软底鞋,禁止穿带钉子或尖锐突出鞋进行现场,以免破坏防水层。3施工过程中质检员应随时、有序进行质量检查,如发既有破损、扎坏地方要及时组织人员进行对的、可靠修补,避免隐患产生。4卷材防水层施工完毕自检合格后,及时请监理方进行验收。5外墙防水卷材施工完毕后,粘贴60mm厚聚苯板片材做保护层,并应及时进行肥槽回填。6操作现场材料堆放处应禁止烟火及烈日暴晒,堆放处应远离热源及易燃品。7禁止在未进行保护防水层上拖运重型器

24、物和运送设备。8不得在已验收合格防水层上打眼凿洞。9每完毕一种工序后,每个施工区域均用警戒线围住并标明状态,同步专人看护。10底板折向外墙防水卷材在永久性保护墙(底板砖胎模)上应空铺,为了不坠落及以便日后外墙防水施工时较以便揭开,在暂时保护墙上应将防水卷材暂时贴附。11在绑扎底板钢筋时,为了防止钢筋戳破防水卷材,在卷材外采用三夹板进行保护,浇筑底板混凝土前撤除。十、保修承诺及售后服务我公司承诺对本工程承担5年质量保证期保修责任,并承担5年质量保证期内浮现质量事故经济补偿责任。1公司将建立本项目防水工程施工档案,随时跟踪查巡工程质量,工程竣工后第一年每季度回访一次,次年半年回访一次,后来每年回访一次,并与业主共同协商工程质量维护事宜,发现隐患及时解决。回访时给业主提供详细寻常保养建议。2公司设有专门维修服务部,维修电话:01063775388,24小时值班,并配备专门维修工程车作为交通保证,保证在浮现质量问题后赶到现场及时做出解决。XXXXXX公司xxx年xxx月xxx日
