冀东水泥滦县有限责任公司装备手册

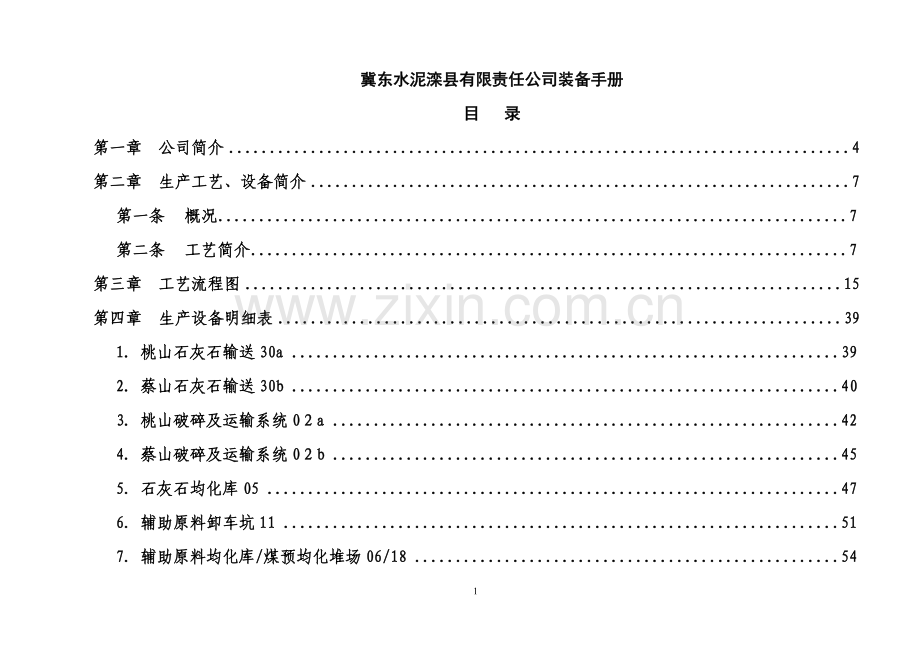

目 录
第一章 公司简介 4
第二章 生产工艺、设备简介 7
第一条 概况 7
第二条 工艺简介 7
第三章 工艺流程图 15
第四章 生产设备明细表 39
1．桃山石灰石输送30a 39
2．蔡山石灰石输送30b 40
3．桃山破碎及运输系统0２a 42
4．蔡山破碎及运输系统0２b 45
5．石灰石均化库05 47
6．辅助原料卸车坑11 51
7．辅助原料均化库/煤预均化堆场06/18 54
8．原料调配12a 59
9．原料粉磨及废气处理12/16 66
10．生料均化库/生料入窑喂料系统13/14 79
11．烧成窑头15a 87
12．烧成窑中15b 96
13．烧成窑尾15c 99
14．熟料储存22 107
15．煤破碎17 112
16．煤粉制备19 115
17．熟料汽车散装42 125
18．污水处理WS 129
19．质检ZJ 130
20．发电FD 132
21．联合泵房LB 139
22．空气压缩站(水泥)77 140
23．矿渣烘干及输送78 141
24．石灰石、熟料、石膏输送79 146
25．熟料输送80 147
26．熟料堆存81 148
27．磷石膏、粉煤灰储存及配料83 149
28．水泥调配及输送82 153
29．水泥粉磨及输送84 157
30．水泥储存85 169
31．汽车散装86 174
32．水泥包装、输送及成品库87 178

第一章 公司简介
冀东水泥滦县有限责任公司是由河北省唐山冀东水泥股份有限公司和唐山市宏文实业集团共同出资组建的合资公司，厂址位于唐山市滦县杨柳庄镇七家谷村南，建设一条5000t/d带资源综合利用电站的新型干法水泥熟料生产线．公司注册资本15000万元。唐山冀东水泥股份有限公司出资比例75%，唐山市宏文实业集团有限公司出资比例占25%。
1996年7月26日,江泽民总书记视察冀东水泥集团公司时作出了“要尽快形成规模效益”和“保护民族工业”的重要指示,于1996年8月初委托天津水泥工业设计研究院编制冀东水泥股份有限公司三线扩建工程项目建议书,1996年8月底天津水泥设计院编制了三线矿建工程5000t/d项目建议书．1997年12月原国家计委以“计原材(1997)2661号”文批准了三线工程项目建议书.由于1997年开始受全国建材市场的疲软及东南亚金融危机的影响,至使该项目进程趋缓.随着国家经济的顺利发展，基础设施建设拖入的加大和北京申办2008年奥运会的成功，以及“大北京”经济圈的发展建设。经济发展的机遇、市场对水泥产品的需求，使地处京津唐地区的冀东水泥股份有限公司不可能不为所动，重新启动三线扩建工程的紧迫性日趋显现。公司经过深入调研，审时度势，充分利用滦县杨柳庄镇丰富的优质石灰石矿山资源，依托冀东水泥股份有限公司的技术、资金、人才、管理优势，进一步降低三线建设成本，决定易地建设三线扩建工程，并向国家有关部门作了专题汇报。在滦县杨柳庄镇实施原三线扩建工程，建设一条5000吨/天带资源综合利用电站的水泥熟料生产线。双方委托天津水泥设计院编制该项目的可行性研究报告。生产线经过一年的建设，于2004年3月31日点火试生产，2004年6月熟料生产线实现达产达标。2005年，公司再投资约6500万元建设水泥生产线，于2005年12月份建成并开始试生产。现本公司生产能力为：优质熟料180万吨/年，水泥90万吨/年。
公司生产线设备和工艺流程先进，自动化水平高，2台原料磨、空压机、喂煤称等关键设备采用进口设备，其余全部采用国产先进设备，全部设备由计算机通过中央控制室控制。
该生产线熟料生产部分由天津水泥设计院负责设计，水泥生产部分由冀东水泥股份有限公司技术中心负责设计。为了帮助广大职工充分掌握和消化这套设备，提高技术、业务素质，特编辑本《手册》。以下是关于本《手册》的几点说明：
一、本《手册》参考天津水泥设计院和冀东水泥股份公司技术中心的《生产操作说明书》、《工艺设备表》、《工艺流程图》和《初步设计》等编辑而成
二、本《手册》包括生产工艺、机械设备、电气设备等内容，可供相关人员参考使用。
三、由于设备来源广、资料杂而不全以及运行期间的多次改造，本《手册》编者虽然已进行了多次相应的修正与核实，但《手册》中仍可能有些设备参数与实际不符，在使用中应予以注意。
四、在本《手册》编辑过程中由于时间紧迫，难免有些缺点和不足，望广大使用者批评和指正。
五、本《手册》在编辑过程中，得到了公司领导和许多有关部门的大力支持，在此表示衷心的感谢！
第二章 生产工艺、设备简介
第一条 概况
冀东水泥滦县有限公司位于唐山市滦县杨柳庄镇七家峪村南，南距滦县县城23公里，距滦-迁公路约1.5公里，交通便利。与2004年3月31日点火调试的5000吨/天的熟料生产线和年产80万吨的水泥生产线，该项目利用窑尾余热发电的先进技术，08年再增加AQC炉利用窑头余热发电的发展方向，本着降低成本的考虑，建立的一条先进的干法水泥生产线。
第二条 工艺简介
一、 原料运输及储存
石灰石破碎车间设在矿山,破碎后的石灰石送入矩形露天石灰石预均化堆场,规格2-36×130m,有效储量２×40000t．石英砂岩、铝矾土、铁矿石分别由汽车运输进厂，经倒运至辅料及煤长行预均化堆场（与煤共用料机）内存贮。
出预均化堆场的各种辅助原料经胶带输送机分别送至原料调配站的各自配料库中。
二、 生料粉磨
原料粉磨采用两台辊式磨系统，利用窑尾废气作为烘干热源．产品细度为80um筛筛余≤１２％时的能力为２×160t/h．原料调配站设置四个配料库，即石灰石库、石英砂岩库、铝矾土库和铁矿石库．每个库下均设有二套喂料计量装置．
三、 废弃处理
出自预热器的高温废气全部通过窑尾高温风机引出，高温废气有一部分进入煤磨和原料立磨，以便烘干原煤和生料原料；高温废气的另一部分进入增湿塔，通过喷水降温，再进电收尘器进行收尘处理，最后通过窑尾EP风机抽出并外排，经电收尘处理后的废气正常排放浓度≤50mg/nm3 (标)。
四、 生料均化及入窑喂料系统
采用∮22.5×51.5m的生料均化库，库有效储量为17000t．出库生料经库底部的卸料口至生料计量仓，生料计量带有荷重传感器、充气装置．仓下设有流量控制阀和流量计，经计量后的生料通过空气输送斜槽、提升机喂入窑尾预热器系统．
五、 煤粉制备：
采用国产北京电力设备总厂辊式磨系统。当原煤水分≤10%，原煤粒度≤30mm；出磨煤粉水分≤1%，煤粉细度为80μm筛筛余10%时，磨机产量为22t/h。煤磨利用窑尾废气作为烘干热源。原煤由定量给料机喂入磨内烘干与粉磨，经烘干、粉磨后的煤粉经高浓度袋收尘器将煤粉收集后，由螺旋输送机送入煤粉仓。废气经净化后排入大气。煤粉仓下设有煤粉计量输送装置，煤粉可经此装置精确计量后送至窑头及分解炉。煤粉制备系统设有完善的安全措施，如防爆阀、二氧化碳灭火系统和消防水系统等。
六、 熟料烧成
熟料烧成系统采用∮4.8×72m回转窑，双系列四级旋风预热器和TDF型分解炉.系统能力5000t/d，设计熟料热耗为3220kj/kg.
七、 熟料储存及输送
采用Ø70×30.5M熟料帐篷储存库，储存量为50000T。出库熟料经扇型阀、胶带输送机送至水泥熟料汽车散装库。
八、 熟料发运
设置两个Ø8×20M熟料汽车散装库，每个储存量为650T。每个散装库均设有三套熟料汽车散装系统，出熟料汽车散装的熟料经扇型阀及熟料汽车散装机装汽车出厂。
九、 水泥粉磨及储存
来自原料配料库的熟料、石灰石、石膏、粉煤灰，先经RP120-80辊压机(生产能力:230t/h)辊压后，入∮4.2×11m球磨机（生产能力110t/d）粉磨，出磨水泥经斗提机送入O-Sepa,N250高效选粉机(成品细度:320-350㎡/kg;最大喂料量：450t/d)选粉，选粉后的粗粉返回磨头进一步粉磨，成品经高效袋收尘器收集后由空气斜槽、斗提机送入水泥库储存．水泥磨排出的废气经高效袋收尘器净化后排入大气．由水泥磨输送来的水泥经斗提机、空气斜槽送入水泥库内储存.
十、 水泥包装及发运
采用2台BHYW－8型旋转式八嘴包装机，分别包装po42.5水泥，装袋能力120t/h。袋装水泥经包机成袋后经胶带机输送至成品库，或经由移动式装车机直接装车。
十一、 供电
本项目之主供电源，自滦县榛子镇变电站以单回路方式向生产线供电，供电电压为３５ＫＶ．同时，本项目建设一套１５ＭＷ带补燃锅炉的资源综合利用电站，并与总降内的主变压器并网运行．在主电源检修或因故障停电时，利用资源综合利用电站可以确保4000t/d熟料生产线的基本生产和一级用电负荷的设备保安．
十二、 电气部分：
1、矿山部分
名称
容量或功率
备注
矿山配电站
1250 KVA
变压器
矿山平硐变压器室
20 KVA
干式变压器
辅助变电站
630KVA
变压器
主电机名称:

蔡山破碎主电机
710kW
型号:YRKS5000-6 供电电压6KV
桃山破碎主电机
1400kW
供电电压6KV
蔡山板喂机主电机
45
型号:YVPE280S-6 供电电压380V
2、原料部分
名称
容量或功率
备注
原料配电室
1250KVA
1#变压器
原料电力室
1250KVA
2#变压器
原料调配电力室
1250KVA
变压器
主电机名称:

原料立磨（A磨）主电机
2600 kW
型号:YRKK800-6 供电电压6KV
原料立磨（B磨）主电机
2600 kW
型号:YRKK800-6 供电电压6KV
原料立磨（A磨）循环风机电机
2500 kW
型号:YKK710-6 供电电压6KV
原料立磨（B磨）循环风机电机
2500 kW
型号:YKK710-6 供电电压6KV
窑尾EP风机电机
1000 kW
型号:YKK630-10 供电电压6KV
3、煤粉制备部分
名称
容量或功率
备注
煤粉制备电力室
1000KVA
变压器
各主电机名称：

煤磨通风机主电机
710 kW
型号:YKK4505-4 供电电压6KV
煤磨机主电机
630 kW
型号:YMKQ600-6 供电电压6KV
4、烧成部分
名称
容量或功率
备注
窑头电力室
1600KVA
1#变压器
窑头电力室
1600KVA
2#变压器
窑尾电力室
1250KVA
1#变压器
窑中传动
1400KVA
干式变压器
厂前区电力室
1250KVA
变压器
各主电机名称：

回转窑主电机
630kW
供电电压660V（1台)型号：ZNS4-400-22
窑头EP风机电机
710 kW
供电电压6KV（1台） 型号：YKK560-8
窑尾高温风机电机
2500 kW
供电电压6KV（1台） 型号：YKY710-6
5、水泥部分
名称
容量或功率
备注
水泥磨电力室
1250KVA
1#变压器
水泥配电室
1250KVA
2#变压器
各主电机名称：

水泥磨主电机
2800 kW
供电电压6KV（1台） 型号：YRKK900-8
水泥磨辊压机动辊电机
560 kW
供电电压6KV（1台） 型号：YKK450-4
水泥磨辊压机定辊电机
560 kW
供电电压6KV（1台） 型号：YKK450-4
水泥磨主收尘风机
630 kW
供电电压6KV（1台） 型号：YFKK500-6
空压机电机
160kW
2台
6、余热发电部分
名称
容量或功率
备注
发电机名称：QFW-15-2A
15000 kW
1台
各主电机名称：

一次风机电机
630kW
供电电压6KV（1台）
给水泵电机
355 kW
供电电压6KV（2台）
循环水泵电机
280 kW
供电电压6KV（3台）
引风机电机
220 kW
供电电压6KV（1台）
7、供配电部分变压器容量统计如下：
名称
容量或功率
备注
供电变压器名称
20000kV.A（1#主变）5000kV.A（2#主变）
1#主变压器型号：SFZ9-20000/35；
2#主变压器型号：SFZ9-5000/35（待投）
厂前区电力室
1250KVA
变压器
第三章 工艺流程图

182

1. 桃山破碎及输送
2. 蔡山破碎及石灰石均化堆场
3. 石灰石均化库
4. 辅助原料卸车坑
5. 辅助原料均化/煤预均化堆厂
6. 原料调配
7. 原料粉磨/废气处理
8. 生料均化库/生料入窑喂料系统
9. 煤破碎
10. 煤粉制备
11. 烧成窑尾
12. 烧成窑中
13. 烧成窑头
14. 熟料库存
15. 压缩空气站
16. 熟料汽车散装
17. 矿渣烘干及输送
18. 水泥调配及输送
19. 磷石膏、粉煤灰储存及配料输送
20. 水泥磨及输送
21. 水泥储存及汽车散装（1）
22. 水泥储存及汽车散装（2）
23. 水泥包装、运输及成品库

1、桃山破碎及输送
2、蔡山破碎及石灰石均化堆场
3、石灰石均化库
4、辅助原料卸车坑
5、辅助原料均化/煤预均化堆厂
6、原料调配
7、原料粉磨/废气处理
8、生料均化库/生料入窑喂料系统
9、煤破碎
10、煤粉制备
11、烧成窑尾
12、烧成窑中
13、烧成窑头
14、熟料库存
15、压缩空气站
16、熟料汽车散装
17、矿渣烘干及输送
18、水泥调配及输送
19、磷石膏、粉煤灰储存及配料输送
20、水泥磨及输送
21、水泥储存及汽车散装（1）
22、水泥储存及汽车散装（2）
23、水泥包装、运输及成品库
第四章 生产设备明细表
生 产 设 备 明 细 表
1．桃山石灰石输送30a
工艺
设备号
名称
数量
型号
主要规格性能
主功率(kw)
总重（kg）
设备价格（万元）
供货厂家
备注
30a-01
胶带输送机
1
B1000×1081753mm
上接02a-03胶带输送机、下接05-01胶带输送机；输送能力：1000t/h；输送距离：水平1081.753m；胶带速度：2.50m/s；提升高度：34.7m

山东省淄博生建机械厂

30a-01M
电动机
2
Y2-315L2-4
转速：1480r/min
185
1180

安徽皖南电机股份有限公司

30a-01P
减速机
2
M3PSF60
速比：31

1201

SEW

30a-01R
软起动油站
2

电动机与减速机间的“液力耦合器”用

30a-01T
电力液压推动器
2
Ed121/6

330w
39

30a-01S
液压拉紧装置
1
YZL2.5/100
拉紧力：135～390kN

3100

30a-01S-1
拉紧装置液压油站
1

30a-01S-1M
电动机
1
Y2-180M-4
油泵用；
18.5

30a-02
除铁器
1
RCYD-10型
01胶带输送机用；适用带宽：1000mm；额定吊高：300mm；适用带速：≤2.0m/s；链传动

2120
2.4
潍坊华特磁电设备有限公司

30a-02PM
减速电动机
1

30a-03
电子皮带称
1
BMP10型
适用带宽：1000mm，带速：2.5m/s

200

生 产 设 备 明 细 表
2．蔡山石灰石输送30b
工艺
设备号
名称
数量
型号
主要规格性能
主功率(kw)
总重（kg）
设备价格（万元）
供货厂家
备注
30b-01
胶带输送机
1
B800×179330mm
上接02b-05胶带输送机、下接05-01胶带输送机；输送能力：450t/h；输送距离：水平179.33m；胶带速度：2.0m/s

唐山清源环保机械股份有限公司

30b-01M
电动机
1
Y250M-4
转速：1480r/min
55
411

河北电机股份有限公司

30b-01P
减速机
1
MC3PLSF04-23
速比：26

SEW

30b-01Y
液力耦合器
1

228.4

30b-01T
电力液压推动器
1
Ed50/6
额定推力：500N；行程：60mm
210w

焦作市江河制动器有限公司

30b-01S
垂直拉紧装置
1

30b-02
除铁器
1
RCYC(D)-8型
01胶带输送机用；适用带宽：800mm；额定吊高：250mm；皮带传动

1400

潍坊华特磁电设备有限公司
30b-01-1
30b-02PM
减速电动机
1

2.2

30b-01-1PM
30b-03
电热式胶带硫化机
2
DSLQ-800

16.8
944

无锡亚东硫化器制造有限公司

30b-04
电热式胶带修补器
1
DZQ

9

无锡亚东硫化器制造有限公司

30b-05
电子皮带称
1
BMP08型
适用带宽：800mm，带速：2.0m/s

200

承德承申自动化计量仪器有限责任公司

30b-06
袋收尘器
1
LPF-4/8/4
位于01胶带机机头上层土建平台上；处理风量：6696m3/h；气体温度：＜120℃；含尘浓度：人口＜200g/m3(标)，出口≤50mg/m3（标）；过滤面积：总124m2；过滤风速：净1.2m/min；压力损失：1450～1770Pa；滤袋材质：PE-1-1625-G1涤纶针刺毡；清灰用压缩空气：气量0.37m3/min，压力0.5～0.7MPa；脉动阀（带电磁阀）：数量4个，规格1 1/2″，电磁阀电压220V，电磁阀功率8.1W；气缸（带电磁阀）：型号10A-5VFA63B

3600

30b-06-1
气源三联体
1
QFLJWB-L15

30b-06-2
双重锤式翻板阀
1

30b-07
收尘风机
1
9-19№.8D 出口顺0°
风量：5275m3/h；全压：3584Pa

1.2
天津市威蓝鼓风机有限公司

30b-07M
电动机
1
Y160L-4
转速：1460r/min
15
146

河北电机股份有限公司

30b-08
空气压缩机
1
STZ51049A
移动式，相对固定于01胶带机机头附近；压缩空气压力：0.7MPa

浙江鲁顺实业

生 产 设 备 明 细 表
3．桃山破碎及运输系统0２a
工艺
设备号
名称
数量
型号
主要规格性能
主功率(kw)
总重（kg）
设备价格（万元）
供货厂家
备注
02a-01
板式给料机
1
BZOK2300-10
规格：2300×10000mm；给料能力：700～900t/h；倾斜角度：23°；给料粒度：＜1500×1100×1100mm；传动方式：左传动

99000

唐山胜达机械有限公司

02a-01M
电动机
1
YVPe280S-4
转速：1480r/min
75

02a-01P
减速机
1
PHF081KF157/A
速比：689

SEW

02a-02
单段锤式破碎机
1
PC-2425
最大入料粒度：1500×1100×1100mm；生产能力：800～1000t/h；出料粒度：≤70mm（占90%）

129960

唐山水泥机械厂

02a-02-1
破碎机液压站
1
DT-7
篦架拖车用；最大压力：16MPa；公称流量：15L/min；

唐山市大唐液压气动设备有限公司

02a-02-1M
电动机
1

油泵用；
3

02a-02M
主电动机
1
YRKK630-6
转速：990r/min
1400
12000

沈阳电机股份有限公司

02a-02M-1
主电机润滑油站
1
XRZ-10P
工作压力：0.4MPa；供油量：10L/min；供油温度：40±2℃

四川川润(集团)有限公司

02a-02M-1M
电动机
2

油泵用；
0.55

02a-03
胶带输送机
1
B1800×19960mm
上接02破碎机、下接30a-01胶带输送机；最大输送能力：1000t/h；胶带速度：1.0m/s

山东省淄博生建机械厂

02a-03M
电动机
1
Y2-200L2-6
转速：980r/min
22

安徽皖南电机股份有限公司

02a-03P
减速机
1
DCY250-40-1S
速比：50

586

江苏泰兴减速机厂

02a-04
袋收尘器
1
PPDC64-5
破碎机峒室内；处理风量：23000m3/h；含尘浓度：人口＜1000g/m3(标)，出口＜0.1g/m3（标）；收尘器阻力：1770Pa；总过滤面积：315m2；净过滤面积：252m2；清灰用压缩空气：气量1.49m3/min，压力0.5～0.7MPa；脉动阀（带电磁阀）：数量5个；提升阀（带气缸）：数量5个

02a-04-1
螺旋输送机
1

02a-04-1PM
减速电动机
1
BLY12-35-2.2

2.2

02a-04-2
气源三联体
1

02a-05
收尘风机
2
G4-73-12 №.9D
风量：23000m3/h；全压：2628Pa

908
2.6
天津市威蓝鼓风机有限公司

02a-05M
电动机
2
Y225S-4
转速：1480r/min
37
305

河北电机股份有限公司

02a-06
储气罐
1
SQ-1.0
公称容积：1.0m3；压力：0.8MPa

天津晟途净化技术设备集团公司

02a-06-1
空气压缩机
1
V-1.05/10
移动式；工作压力：1.0MPa；排气量：1.05m3/min；

浙江鲁顺实业

02a-06-1M
电动机
1

转速：830r/min
7.5

02a-07
桥式起重机
1
Oct-50
起重量：50000kg/10000kg；起升高度：14m；跨度：16.5m

河南省新乡市矿山起重机有限公司

02a-07M1
电动机
2

大车行走用

02a-07P1
减速机
2
ZQ500-20.49-2
大车行走用；中心距：500mm

390

江苏泰兴减速机厂

02a-07T1
电力液压推动器
2

大车行走用

02a-07M2
电动机
1

小车行走用

02a-07P2
减速机
1

小车行走用

02a-07T2
电力液压推动器
1

小车行走用

02a-07M3
电动机
1

大钩起升用

02a-07P3
减速机
1

大钩起升用

02a-07T3
电力液压推动器
2

大钩起升用

02a-07M4
电动机
1

小钩起升用

02a-07P4
减速机
1

小钩起升用

02a-07T4
电力液压推动器
1

小钩起升用

生 产 设 备 明 细 表
4．蔡山破碎及运输系统0２b
工艺
设备号
名称
数量
型号
主要规格性能
主功率(kw)
总重（kg）
设备价格（万元）
供货厂家
备注
02b-01
板式给料机
1
BZOK1800-8
给料能力：200～600t/h；倾斜角度：20°；运行速度：0.04～0.07m/s；给料粒度：800mm；物料容重：1.8t/m3

62530

唐山胜达机械有限公司

02b-01M
电动机
1
YVPE225M-6
转速：300～980r/min
30

02b-01P
减速机
1
HZWK56G-450
速比：450

3500

哈尔滨国海星轮传动有限公司

02b-02
单段锤式破碎机
1
PCF-2018
最大入料粒度：1000×1000×1000mm；生产能力：350～450t/h；出料粒度：≤25mm；转子转速：300r/min；转子直径×长度：Φ2020×1800mm

88710
340
上海建设路桥机械设备有限公司

02b-02-1
破碎机液压站
1
BXZ16/16
抽转子、揭上盖用；工作压力：31.5MPa；公称流量：10L/min；

上海东升液压润滑设备厂

02b-02-1M
电动机
1

油泵用；
5.5

02b-02M
电动机
1
YRKS500-6
转速：990r/min
710
5975

沈阳电机股份有限公司

02b-03
袋收尘器
1
PPDC32-5
过滤面积：155m2；过滤风速：1.2m/min；处理风量：11100m3/h

4700

02b-03-1
气源三联体
1

02b-03-2
双重锤式翻板阀
1

02b-04
收尘风机
1
4-72-12 6C 逆180°
风量：10700m3/h；全压：2842Pa

南通金通灵风机有限公司
02b-03-3
02b-04M
电动机
1
Y2-160M2-2
转速：2930r/min；皮带传动
15
112

安徽皖南电机股份有限公司
02b-03-3M
02b-05
胶带输送机
1
B1400×17500mm
下接30b-01胶带输送机；输送能力：500t/h；布置倾角：0°；胶带速度：1.0m/s

唐山清源环保机械股份有限公司

02b-05M
电动滚筒
1
WD型
滚筒直径800mm
11

天津中外建输送机械有限公司

02b-06
空气压缩机
1
V-1.05/10
03袋收尘器用，移动式；工作压力：1.0MPa；排气量：1.05m3/min

浙江鲁顺实业
02b-03-4
02b-06M
电动机
1

转速：1440r/min
7.5
75

上海业翔电机厂
02b-03-4M

生 产 设 备 明 细 表
5．石灰石均化库05
工艺
设备号
名称
数量
型号
主要规格性能
主功率(kw)
总重（kg）
设备价格
(万元)
供货厂家
备注
05-01
胶带输送机
1
DTII槽形
规格：B1000×300000mm；上接30a-01或30b-01胶带输送机；输送能力：1000t/h；输送距离：水平297m；倾斜角度：0°；胶带速度：2m/s；拉紧型式：车式拉紧

405124
43.51
唐山市华阳冶金矿山机械厂

05-01M
电动机
1
Y315S-4
转速：1485r/min；
110

1.6
天津大明电机股份有限公司

05-01P
减速机
1
B3SH9；
速比：31

890

弗兰德

05-01T
电力液压推动器
1

05-01Y
液力耦合器
1

05-02
侧式悬臂堆料机
1
DB1000/24.5；
堆积物料：石灰石；物料粒度：0～30mm；堆积容重：1.4t/m3；物料水份：2%；休止角：35°；堆料能力：1000t/h；堆场宽度：36m；悬臂胶带：带宽1m，带速2m/s；变幅速度：0.3～0.6m/min；俯仰角度：-11°～18°；行走机构：轨距5m，行走速度20m/min；
73.75
87677
179.08
河北省冀东水泥集团技术开发中心

05-02M1
电动机
1
Y250M-4
悬臂胶带机用；转速：1480r/min
55
427

天津大明电机股份有限公司

05-02P1
减速机
1
B3DH6
悬臂胶带机用；速比：20

380

弗兰德

05-02M3
电动机
2

行走机构用；型号： ；转速：960r/min
5.5

05-02P3
减速机
2

行走机构用；型号： ；速比：

弗兰德

05-02T3
电力液压推动器
2

行走机构用

05-02Y1
液力耦合器
1

悬臂胶带机用

05-03
桥式刮板取料机
1
QG400/39
所取物料：石灰石；物料粒度：0～30mm；堆积容重：1.4t/m3；物料水份： ；休止角： ；取料能力：600t/h；桥跨距：39m；行走机构：取料速度0.0021～0.04m/min，调车速度10m/min，耙车速度14.5m/min

218972
267.14
河北省冀东水泥集团技术开发中心

05-03M1
电动机
1
Y280M-4
刮板驱动装置用；
90
667
1.35
天津大明电机股份有限公司

05-03P1
减速机
1
H3DH12
刮板驱动装置用；速比：102

1680

弗兰德

05-03Y1
液力耦合器
1

刮板驱动装置用

05-03M2
电动机
2
YA800-4
取料行走用；转速：1390r/min
0.37

05-03P2
减速机
2
WEDA-42
取料行走用；速比：289

74

天津减速机股份有限公司

05-03T2
电力液压推动器
2

行走机构用

05-03M4
电动机
2
YA132M2-6
大车行走（调车）用；转速：960r/min
5.5
85
1.35
天津大明电机股份有限公司

05-03P4
减速机
2
B4DH8
大车行走（调车）用；速比：201

655

弗兰德

05-03M5
电动机
1
Y180M-4
耙车用；转速：1470r/min
18.5
182
1.35
天津大明电机股份有限公司

05-03P5
减速机
1
B4DH7
耙车用；速比：103

555

弗兰德

05-03T5
电力液压推动器
1
YWZ-315
耙车用；

焦作市长江制动器厂

05-03Y5
液力耦合器
1

耙车用

05-03PM7
减速电动机
1

动力电缆卷盘用；型号： ；
3

05-03PM8
减速电动机
1

控制电缆卷盘用；型号： ；
1.5

05-04
胶带输送机
1
DTII槽形
规格：B1000×355000mm（左装）；下接05-05胶带输送机；输送能力：400t/h；输送距离：水平355m倾斜角度：14°；胶带速度：2m/s；胶带型式：尼龙带NN-150；拉紧型式：垂直拉紧

52132
314
山东省淄博生建机械厂

05-04M
电动机
1
Y2-280M-4
转速：1480r/min；
90
600

安徽皖南电机股份有限公司

05-04P
减速机
1
LC3R SF05
速比：32

SEW

05-04T
电力液压推动器
1
YWZ5-400/E80

焦作制动器股份有限公司

05-04Y
液力耦合器
1

05-05
胶带输送机
1
DTII槽型
规格：B1000×40290mm（左装）；下接12a-原料调配站的石灰石库；输送能力：400t/h；输送距离：水平40.29m；倾斜角度：15.2749°；胶带速度：2m/s；胶带型式：尼龙带NN-150；拉紧型式：垂直拉紧

15045
9.5

05-05M
电动机
1
Y2-225S-4
转速：1475r/min
37
285

安徽皖南电机股份有限公司

05-05P
减速机
1
DCY250-31.5-IVS
速比：

586

江苏泰兴减速机厂

05-05T
电力液压推动器
1

05-06
袋收尘器
1
LPF-4/8/4
04胶带输送机头部；处理风量：6696m3/h；气体温度：＜120℃；含尘浓度：人口＜200g/m3(标)，出口≤50mg/m3（标）；过滤面积：总124m2；过滤风速：净1.2m/min；压力损失：1450～1770Pa； 清灰用压缩空气：气量0.37m3/min，压力0.5～0.7MPa；脉动阀（带电磁阀）：数量4个，规格1 1/2″，电磁阀电压220V，电磁阀功率8.1W；升降阀：数量4个，规格Φ430mm；气缸（带电磁阀）：型号10A-5VFA63B125-A5，电磁阀电

3600
84.9

05-06-1
气源三联体
1
QFLJWB-L15

05-06-2
星形卸料装置
1
YJD-A-16
规格Φ300mm

05-06-2PM
减速电动机
1
Y90S-4
星形卸料装置用；转速：1400r/min；输出转速：30r/min
1.1

05-07
收尘风机
1
9-19 8D 顺45度
风量：7144m3/h；全压：3231Pa

482
1.14
江苏大通风机股份有限公司南通风机厂
05-06-3
05-07M
电动机
1
Y160L-4
转速：1460r/min
15
