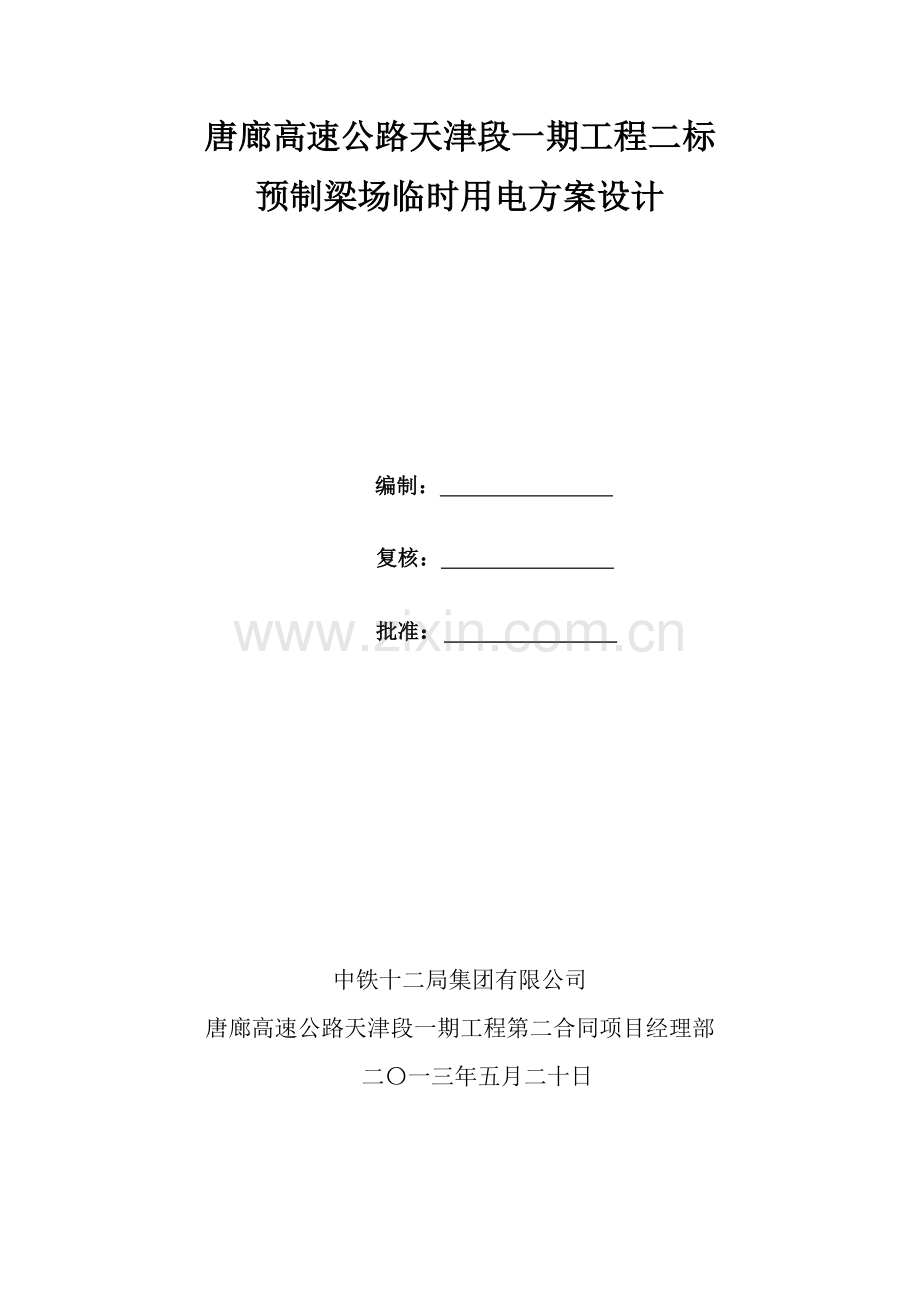

预制梁场临时用电方案设计.doc_第1页
第1页 / 共9页
预制梁场临时用电方案设计.doc_第2页
第2页 / 共9页
预制梁场临时用电方案设计.doc_第3页
第3页 / 共9页
预制梁场临时用电方案设计.doc_第4页
第4页 / 共9页
预制梁场临时用电方案设计.doc_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、唐廊高速公路天津段一期工程二标预制梁场临时用电方案设计编制: 复核: 批准: 中铁十二局集团有限公司唐廊高速公路天津段一期工程第二合同项目经理部 二一三年五月二十日唐廊高速公路天津段一期工程二标预制梁场临时用电方案设计一、 工程概况根据合同要求,唐廊高速公路天津段一期工程二标段设置制梁场1处,梁场设在红线用地左侧280米,对应里程桩号K6+100,临近马江路右侧左侧,占地面积约50亩(包括梁场建设用地和出入线用地)。制梁场承担自k3+300k10+239.635段内所有桥梁的预制梁任务,共计需预制13米先张板梁780片,20米后张板梁78片,20米小箱梁290片。梁场布置为钢筋加工区、梁模板调

2、试存放区、钢筋制作区、制梁区和存梁区,每个分区均有用电设备。本梁场布置先张台座6条,共36个制梁台座。后张区布置台座20个。制梁区设置2台60吨21米跨度的龙门吊和1台30吨21米跨度龙门吊,在箱梁预制过程中吊装钢筋、内模以及布料机等。整个生产区主要用电设备共 54台(见表3-1),设备总功率608KW。矚慫润厲钐瘗睞枥庑赖。二、 编制依据(1)、工程施工组织设计(2)、施工现场临时用电安全技术规范(JGJ46-88)(3)、工程施工图纸(4)、主要施工用电设备、机具使用清单(5)、施工现场平面布置图三、 梁场临时用电方案施工现场主要用电设备表主要用电设备 表3-1 序号机械名称数量功率合计序

3、号机械名称数量(台)功率(KW)合计1钢筋对焊机11001002钢筋电焊机(500)428.5114360t龙门吊233.567430t龙门吊120205钢筋切断机22.24.46钢筋弯曲机23.26.47钢筋切割机21.538数控弯曲机110109智能张拉设备1121210智能压浆设备1242411混凝土养生21.12.212抹平机14.14.113附着式振动器161.117.614插入式振捣器101.5151550搅拌机1656516水洗设备15.55.517水泵1222218拌合站照明及其他用电1202019梁场照明及其他用电12020动力设备总功率P1278.2电焊设备总功率P2214

4、照明总功率P340合计532.2注:表中振捣设备为同时工作最大数量,不包括梁场所有振捣设备3.1线路计算3.1.1现场用电负荷计算总功率计算公式:P总=K(K1P1/cos+K2P2+K3P3) (3-1)聞創沟燴鐺險爱氇谴净。式中:P总为施工总用电量(KW),P1为动力设备总功率(KW),P2为电焊机总功率(KW),P3为照明总功率(KW),K为安全系数0.91.05,K1为动力系数0.50.7,K2为电焊机系数0.40.6,K3为照明系数0.71.0,cos为动力平均功率0.750.85。残骛楼諍锩瀨濟溆塹籟。根据本工程实际情况有:P总= 1.0(0.5278.2/0.85+0.4214+

5、0.740)277.2 KW配置一台额定容量315KVA变压器,可满足要求。由315KVA变压器下电源至配电室,从配电室引出三个回路L1、L2和L3,将拌合站用电接专线L1,钢筋对焊机及焊接、弯曲设备接回路L2,其余用电设备接回路L3。酽锕极額閉镇桧猪訣锥。3.1.2按回路允许电流计算导线截面:电流计算公式:I总KP1000/(Ucos) (3-2)式中:I总为回路总电流(A),P为用电设备总功率(KW),U为回路电压(380V),cos为功率因数0.750.85,K为安全系数0.91.05。彈贸摄尔霁毙攬砖卤庑。回路L1:由公式(3-1)有:P1.05(0.7(65+5.5+22)/0.85

6、+1.020)101KW謀荞抟箧飆鐸怼类蒋薔。由公式(3-2)有:I总1.051011000/(3800.85)190A查表3-2选择截面为:150 mm2铝芯线(30、橡皮),其允许电流为336A190A,可满足要求。总线路选用BL-3150 mm2+235 mm2铝芯线电缆。厦礴恳蹒骈時盡继價骚。回路L2:由公式(3-1)有:P 1.0(0.5(4.4+6.4+3+10)/0.85+0.5214121KW茕桢广鳓鯡选块网羈泪。由公式(3-2)有:I总1.01211000/(3800.85)216A查表3-2选择截面为:120 mm2铝芯线(30、橡皮),其允许电流为290A216A,可满足

7、要求。总线路选用BL-3120mm2+235 mm2铝芯线电缆。鹅娅尽損鹌惨歷茏鴛賴。回路L3:由公式(3-1)有:P 1.0(0.5(67+20+12+24+2.2+4.1+17.6+15)籟丛妈羥为贍偾蛏练淨。/0.85+0.820)1.0(0.5161.9/0.85+0.820)=111KW由公式(3-2)有:I总1.01111000/(3800.85)198A查表3-2选择截面为:120mm2铝芯线(30、橡皮),其允许电流为290A198A,可满足要求。总线路选用BL-3120mm2+250 mm2铝芯线电缆。預頌圣鉉儐歲龈讶骅籴。另外,配备一台200KW发电机,以备停电时使用。载流

8、量截面选择标准 表3-2 导线截面铜芯绝缘导线铝芯绝缘导线25摄氏度30摄氏度25摄氏度30摄氏度橡皮塑料橡皮塑料橡皮塑料橡皮塑料1.0211920181.5272425202.5353233302725252344542423935323330658555451454242391085757970655961551611010510398858079752514513813512811010510398351801701681591381301291215023021521520117516516315470285265266248220205206192853453203223042652

9、50248234120400375374350310285290266150470430440402360325336303180540490504458420380392355 3.1.3各回路配电箱线路设计 L1回路连接至拌合站分电箱,L2、L3回路配电箱线路 设计如下: 根据整个梁场用电设备分布情况,各配电箱间距都不是很大,采用负荷相近的配电箱使用同样的电缆,以负荷最大线路的为标准。计算见下表:渗釤呛俨匀谔鱉调硯錦。用电设备选线IKPUCOS拌和机120铝芯线122 1.05653800.85水洗设备16铝芯线52 1.0527.53800.85照明17铝芯线38 1.05203800.

10、85对焊机85324 1.051002200.8560T龙门吊16铜芯线63 1.0533.53800.8530T龙门吊10铜芯线38 1.05203800.85电焊机10铜芯线53 1.0528.53800.85智能压浆10铜芯线45 1.05243800.85智能张拉4铜芯线23 1.05123800.85数控弯曲4铜芯线19 1.05103800.85切断机2.5铜芯线4 1.052.23800.85弯曲机2.6铜芯线6 1.053.23800.85切割机2.7铜芯线3 1.051.53800.85振捣设备4铜芯线14 1.057.53800.85养生设备4铜芯线4 1.052.2380

11、0.853.2线路设计由315KVA变压器引出3条主线,L1跨工字渠为架空线路,跨马江路线路作埋地处理,L2沿着存梁台外边界、钢筋场外边界埋地布设,L3线路与L2同线路,自钢筋场埋地引至制梁区,与钢筋场处200KW备用发电机连通。由主电缆线引出各路至主配电箱,再根据实际需要从主配电箱引出各路至各分配电箱。具体施工线路图见附图。铙誅卧泻噦圣骋贶頂廡。3.3安全用电技术措施(1)、配电箱及开关箱设计:1)、配电箱及开关箱必须铁制防雨、防尘固定在易操作维修地方,距地面高度大于1.3m。小于1.5m,移动式应大于0.6m。严防漏电,短路及触电事故的发生,所有配电箱,总配电箱,大型用电机具必须有防火措施

12、。擁締凤袜备訊顎轮烂蔷。2)、施工现场实行三级配电二级保护及配电柜分箱和开关箱,二级保护及配电柜装设一级总漏电,分箱或开关箱设一级漏电。贓熱俣阃歲匱阊邺镓騷。3)、总配电柜(箱)内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。4)、各台用电设备有各自专用开关箱,实行“一机一闸一漏一箱”制,严禁一闸多用。5)、分箱内总开关用带过流保护的自动空气开关,分路开关用带熔丝的刀闸或漏电开关。6)、配电系统漏电保护器应设在开关箱电源隔离开关的负荷侧面,其额定漏电动作电流应配备。合理选择漏电开关的脱扣整定电流及动作电流,开关箱内漏电开关的漏电电流小于30mA,动作时间小于0.1s

13、。坛摶乡囂忏蒌鍥铃氈淚。7)、所有配电箱采用铁板或优质绝缘材料制作,开关电器按规定紧固在电器安装板上,不得歪斜、松动,箱内不得有杂物。蜡變黲癟報伥铉锚鈰赘。(2)、接地、接零及防雷:整个系统采用TNS系统,除在变压器中性点直接接地外,所有电机金属外壳须与保护零线连接,保护零线除必须在配电室作重复接地外,还必须在配电线路中间处和末端增做重复接地,不少于三组。总配电箱及所有分配电箱处必须做重复接地,其阻值R10,其做法用550镀锌角钢打入地下0.8米,用440镀锌扁钢电焊连接于TNS保护系统。大型机械也必须做重复接地,接地棒长度2米,间距2.5m,作环形连接。買鲷鴯譖昙膚遙闫撷凄。临时用电接地电阻

14、值每季度进行一次复测,漏电保护器定期每周检测一次,值班电工做好检查维修记录。高度较大用电设备必须有引雷设备,并经常检查接地贯通性是否良好。綾镝鯛駕櫬鹕踪韦辚糴。(3)、防火措施: 1、健立健全防火制度,建立定期培训制度、定期检查制度。2、对整个施工区域的设备配备相应的灭火器材。3、合理配置灭火器具,设专人负责制度。(4)、线路布置进线主干线采用电线杆架空设置,杆距30m,高度9米,线路平直。从进线引出的电缆主线采用埋管随排水沟敷设,其余线路(活动配电箱除外)采用埋地敷设,直埋深度大于60cm,并在电缆上下各均匀铺设5cm厚的细砂,然后复盖一层砖。驅踬髏彦浃绥譎饴憂锦。从供电线电上引到用电接线从

15、电杆处引下进入电箱,各用电设备必须装备与设备功率相应的闸刀开关,其高度与装设点应便于操作,单机使用。猫虿驢绘燈鮒诛髅貺庑。(5)、各项操作要求 1)、各类电气设备、设施的必须按照安全技术操作规程进行操作; 2)、现场用电管理负责人,负责各种电机设备,对电气施工人员进行用电操作交底,并检查工地用电安全; 3)、电气设备,电气线路定期检查,维修保养;值班电工对进入工地的各种电机和机械设备必须检查,必要时进行绝缘性能测定,定期对漏电保护器试验并做好记录,符合要求方可投入使用;锹籁饗迳琐筆襖鸥娅薔。4)、电气工作人员严格执行交接班记录工作,电气安全值班负责制和交接班制; 5)、熔丝规格按计算确定,禁止用金属丝代替熔丝; 6)、凡是触及或接近带电体的地方,均应采取绝缘,并防护以及保持安全距离等措施;7)、电气设备和电力线路的造型必须按国家标准限定安全截流量; 8)、有醒目的电气安全标志;
