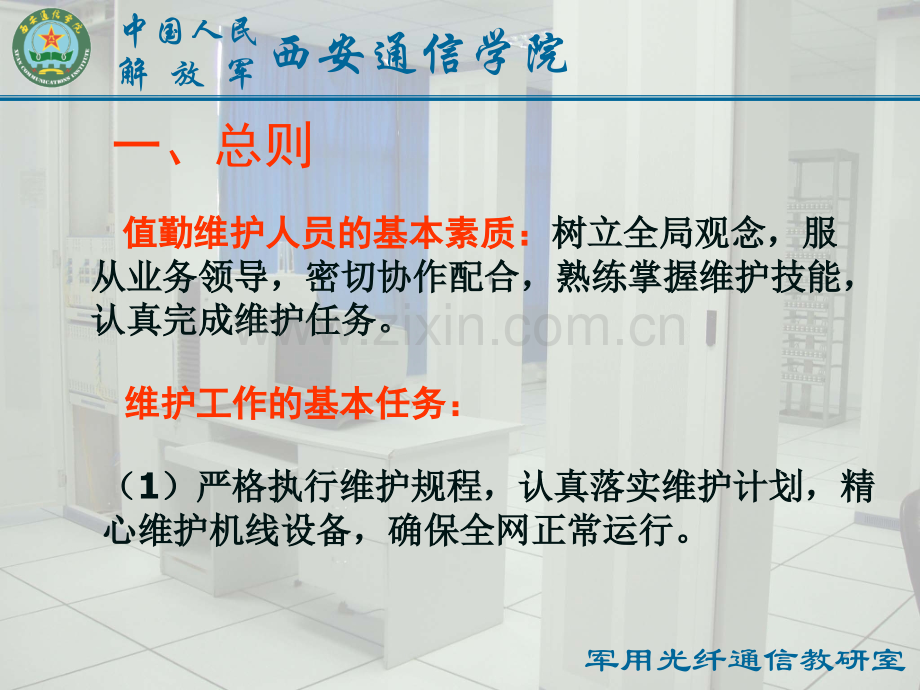

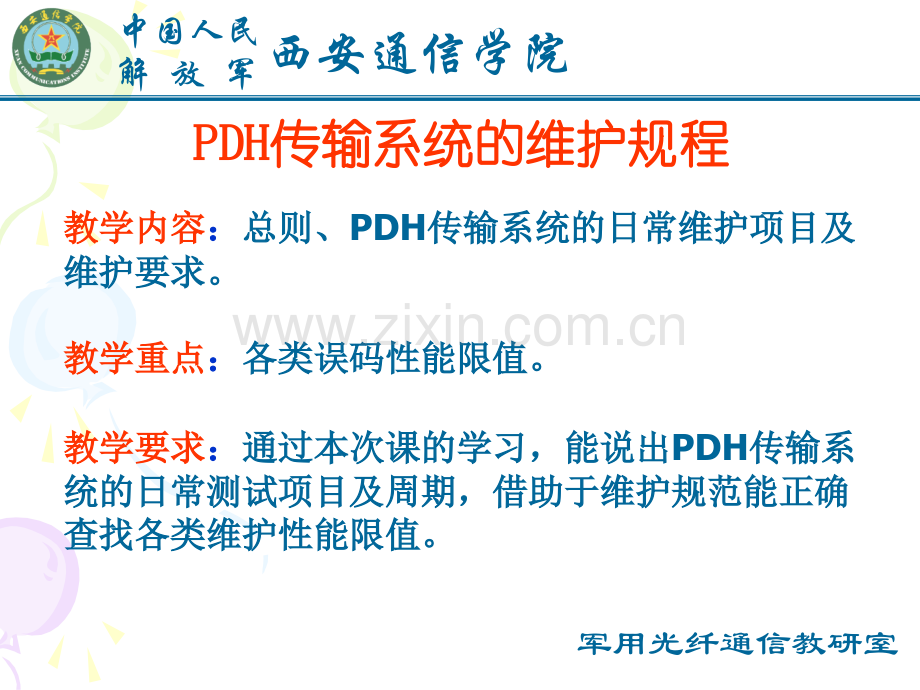

西安通信学院 中国人民解 放 军军用光纤通信教研室PDHPDH传输系统的维护规程传输系统的维护规程教学重点教学重点：各类误码性能限值。各类误码性能限值。教学内容教学内容：总则、总则、PDH传输系统的日常维护项目及传输系统的日常维护项目及维护要求。维护要求。教学要求教学要求：通过本次课的学习，能说出通过本次课的学习，能说出PDH传输系传输系统的日常测试项目及周期，借助于维护规范能正确统的日常测试项目及周期，借助于维护规范能正确查找各类维护性能限值。查找各类维护性能限值。西安通信学院 中国人民解 放 军军用光纤通信教研室一、总则 值勤维护人员的基本素质：值勤维护人员的基本素质：树立全局观念，服树立全局观念，服从业务领导，密切协作配合，熟练掌握维护技能，从业务领导，密切协作配合，熟练掌握维护技能，认真完成维护任务。认真完成维护任务。维护工作的基本任务：维护工作的基本任务：（1）严格执行维护规程，认真落实维护计划，精）严格执行维护规程，认真落实维护计划，精心维护机线设备，确保全网正常运行。心维护机线设备，确保全网正常运行。西安通信学院 中国人民解 放 军军用光纤通信教研室（2）充分发挥集中维修的优势，运用网管系统和）充分发挥集中维修的优势，运用网管系统和各种监测手段，准确判断并排除故障，缩短障碍各种监测手段，准确判断并排除故障，缩短障碍历时。历时。（3）严格遵守维护仪表、工具和专用车辆使用管）严格遵守维护仪表、工具和专用车辆使用管理规定，保持其性能良好，延长使用寿命。理规定，保持其性能良好，延长使用寿命。（4）厉行节约，减少消耗，合理使用维修经费）厉行节约，减少消耗，合理使用维修经费和器材。和器材。西安通信学院 中国人民解 放 军二、PDH传输系统 1、日常维护测试项目与周期序号序号项项 目目周期周期备备 注注1机房温度、湿度和机房温度、湿度和环环境境卫卫生生日日2公公务务系系统选统选呼、群呼和通呼、群呼和通话话功能功能试试验验周周3各机架声光告警功能各机架声光告警功能检查检查西安通信学院 中国人民解 放 军军用光纤通信教研室4传输传输系系统统的各的各类类告警告警记录记录，包括系，包括系统误码统误码劣于劣于10-3、10-6，信号，信号丢丢失、失、LD偏流超出偏流超出给给定定值值、收到、收到AIS以及其它以及其它辅辅助系助系统统告警告警日日利用利用监监控系控系统统在在线监测线监测，如无如无监监控系控系统统可不可不进进行行5光端机及中光端机及中继继器的器的LD偏流或偏流或调调制制电电流流月月6光端机及各中光端机及各中继继器的接收光功率或器的接收光功率或AGC电电压压7光路光路误码误码性能性能BER或或ES、SES监测监测8数字通道数字通道ES、SES误码误码性能性能测试测试年年按按计计划划进进行行9数字通道投入数字通道投入业务业务ES、SES误码误码性能性能测试测试按需按需投入投入业务业务前前西安通信学院 中国人民解 放 军军用光纤通信教研室2.日常维护工作中一般只检测数字段和数字通道日常维护工作中一般只检测数字段和数字通道的误码性能，当误码性能不合格时，可选择其它的误码性能，当误码性能不合格时，可选择其它测试项目，如光接口、电接口等特性指标。测试项目，如光接口、电接口等特性指标。3.误码性能用误码秒（误码性能用误码秒（ES）和严重误码秒）和严重误码秒（SES）评估。数字段和数字通道的误码性能测）评估。数字段和数字通道的误码性能测试，一般采用在试，一般采用在DDF架中断对测和环回法测试，架中断对测和环回法测试，环回法测试指标与对测指标相同，当环回测试结环回法测试指标与对测指标相同，当环回测试结果不合格时改为对测。果不合格时改为对测。西安通信学院 中国人民解 放 军军用光纤通信教研室误码性能测试误码性能测试：分为投入业务测试、运行业务测试（含降质和不可接受）和恢复业务测试。4、数字段误码性能测试数字段投入业务测试数字段投入业务测试(1)初始测试 任选一个2Mb/s通道，时间15分钟，若无误码和不可用事件，可进行投入业务测试；若有误码和不可用事件，再进行第二个15分钟测试，共允许进行三次测试；如果在第三个周期内仍观察到有误码和不可用事件，则应查明原因，排除故障。西安通信学院 中国人民解 放 军军用光纤通信教研室(2)数字段投入业务测试 测试时间为24小时，在此周期内所测得的ES和SES与相应速率通道的数字段投入业务限值表中的S1和S2比较：1、如果两者均小于、等于各自的S1时系统可以接受；2、如果两者之一或同时大于、等于各自的S2时系统不能接受，要查明原因，排除故障；3、如果两者之一或同时大于各自的S1，但两者均小于各自的S2时，将测试时间延长至3天（含已进行的24小时），3天的测试结果小于各自3天的S0时系统可接受，否则系统不能接受，并要查原因，排除故障。西安通信学院 中国人民解 放 军军用光纤通信教研室数字段（数字段（2Mb/s）投入）投入业务误码业务误码性能限性能限值值数字段距数字段距离离限限值值ES（2%）SES（0.1%）2小小时时1天天3天天2小小时时1天天3天天280KMS0012000S10000S21300420KMS0013000S10000S21301西安通信学院 中国人民解 放 军军用光纤通信教研室 例如：例如：对于小于280km的2Mb/s通道数字段的24小时测试，得到ES=1，SES=0。则测试时间要延长到3天。3天的测试结果ES=2，SES=0。对照限值表，系统可以接受。西安通信学院 中国人民解 放 军军用光纤通信教研室 在投入业务测试周期的任何时间内，发生不可用事件，应查明原因并重新进行投入业务测试，如第二次测试中仍发生不可用事件，应暂停测试，查明原因，排除故障。若系统在工程竣工验收中进行过不低于上述限值指标的测试，且验收后系统运行状态未进行过重要变动，投入业务测试周期可以缩短为2小时。数字段性能监测数字段性能监测西安通信学院 中国人民解 放 军军用光纤通信教研室 日常维护中，通常由监控系统监测数字段光路误码性能。如果不具备监测光路误码性能，可以选择一个2Mb/s数字通道进行中断性测试，测试时间为3天，如检测到的ES不大于不大于52次、次、SES不大不大于于3次，次，则认为系统运行正常，否则视为降质，应继续观察，查明原因，排除故障。西安通信学院 中国人民解 放 军军用光纤通信教研室5、数字通道误码性能测试数字通道投入业务测试 先进行初始测试，通过后再进行数字通道投入业务测试，然后与投入业务限值进行比较。此处是对一个2Mb/s数字通道进行测试，并且测试结果是与2Mb/s数字通道投入业务误码性数字通道投入业务误码性能限值能限值相比较。西安通信学院 中国人民解 放 军军用光纤通信教研室距离d（Km）ES（Po=2%）SES（Po=0.1%）2小时1天3天2小时1天3天S1S2S1S2S0S1S2S1S2S0d500049265201033500d100005163678010441000d2500062346104010452500d5000083766156010685000d75001115286208010710西安通信学院 中国人民解 放 军军用光纤通信教研室注：注：1、8Mb/s、34Mb/s数字通道或传输系统首次投入业务时，选择一个2Mb/s通道，通过不少于24小时的误码性能测试，其它相同起止点的2Mb/s通道投入业务时，只进行周期为2小时的误码性能测试，在此周期内所测得的ES和SES与相应限值表中S1和S2比较。2、承载数据、保密电话、图像信号、7号信令和同步定时信号等2Mb/s通道，投入业务前，必须经过24小时误码性能测试，误码限值与上表相同。西安通信学院 中国人民解 放 军军用光纤通信教研室6、数字通道运行业务测试 相同起止点的多个2Mb/s数字通道间，每年抽测通道总数的5%（不得少于1个数字通道），测试时间为6小时。测试结果ES、SES两者之一或同时大于降质限值时，视数字通道传输性能降质，应分析原因，查找可能潜在的故障；若一时无法判明原因，可重新进行24小时误码性能测试，若24小时测试结果ES、SES大于降质表中的限值，被测通道确认为降质，应查找故障。西安通信学院 中国人民解 放 军军用光纤通信教研室2Mb/s通道误码性能降质限值：通道误码性能降质限值：距离d（Km）6小时24小时ESSESESSESd50060261500d10001003921000d25001315232500d50001917845000d75002611045例如：例如：小于500km的2Mb/s数字通道，6小时测试ES=7，SES=0，对照上表可以认为此数字通道传输性能降质。西安通信学院 中国人民解 放 军军用光纤通信教研室 15分钟内测到的ES、SES两者之一或同时大于下表中的限值时，应视为数字通道传输性能不可接受，须退出业务运行，并立即查找和排除故障。距离（Km）ESSES750012015 例如：2Mb/s通道15分钟测得的ES=123，SES=10，则此通道的传输性能不可接受，必须立即查找并排除故障。西安通信学院 中国人民解 放 军军用光纤通信教研室7、数字通道恢复业务测试 测试时间为15分钟。2Mb/s通道测试结果ES、SES两者都小于或等于恢复业务限值时，该数字通道可恢复业务运行。距离d（Km）ESSESd50000500d1000101000d2500102500d5000205000d750030西安通信学院 中国人民解 放 军军用光纤通信教研室8、PDH设备维护要求 传输设备告警分为紧急告警（即告）、非紧急告警（非即告）。设备发生告警时，首先应判明告警类型，优先处理紧急告警。传输站应将未投入运行的数字通道在DDF架保持自环状态；用户暂时停止使用的数字通道，相关传输站应通知用户及时环回。西安通信学院 中国人民解 放 军军用光纤通信教研室 设备正常运行或无明显障碍迹象时，不得随意插拔机盘和调整设备可变部位，确需插拔机盘时必须使用防静防静电手环电手环，避免人为原因造成的障碍。更换机盘时，要仔更换机盘时，要仔细核对备用机盘规格、型号、版本。细核对备用机盘规格、型号、版本。利用OTDR检测光纤时，对端站必须将设备与光纤断开。采用光路环回方法压缩、判断传输系统故障时，不得用尾纤直接短连光端机、中继器的光收、发器件，应在光收发器件之间串接不小于10dB光衰耗器。西安通信学院 中国人民解 放 军军用光纤通信教研室 传输站不得中断公务联络系统，未经允许不得更改公务电话选址号码；业务联络结束后，应立即挂好本站公务电话；各传输系统业务指导站每周组织一次选呼、群呼和通话试验，发现问题及时处理。9、监控系统维护要求监控设备应有专人管理；严禁随意改变监控设备的各种初始参数；更改系统参数或进行中断性业务操作，须经上级业务主管部门批准方可实施；西安通信学院 中国人民解 放 军军用光纤通信教研室传输站维护人员使用手持终端检查设备时，不得随意改变设备配置；处理故障过程中确需改变设备配置时，应在维修中心指导下进行；监控系统历史告警信息不得随意清除，操作人员应按月保存或打印历史告警信息，告警信息应保留一年以上。西安通信学院 中国人民解 放 军小小 结：结：军用光纤通信教研室 1.维护人员的基本素质和维护工作的基本任务；2.PDH设备日常维护项目与维护周期；3.数字段与数字通道误码性能测试；4.PDH设备维护要求。西安通信学院 中国人民解 放 军军用光纤通信教研室作业：作业：1、维护工作的主要任务是什么？2、哪些告警是紧急告警？哪些告警是非紧急告警？设备发生告警时先处理什么？3、OTDR检测光纤和光路环回时应该注意什么？4、更换机盘时应该注意什么？西安通信学院 中国人民解 放 军军用光纤通信教研室参考文献：参考文献：1.光同步数字传输设备与工程应用 西安通信学院2.光纤通信原理与设备网络课程：
