构造柱图集.doc

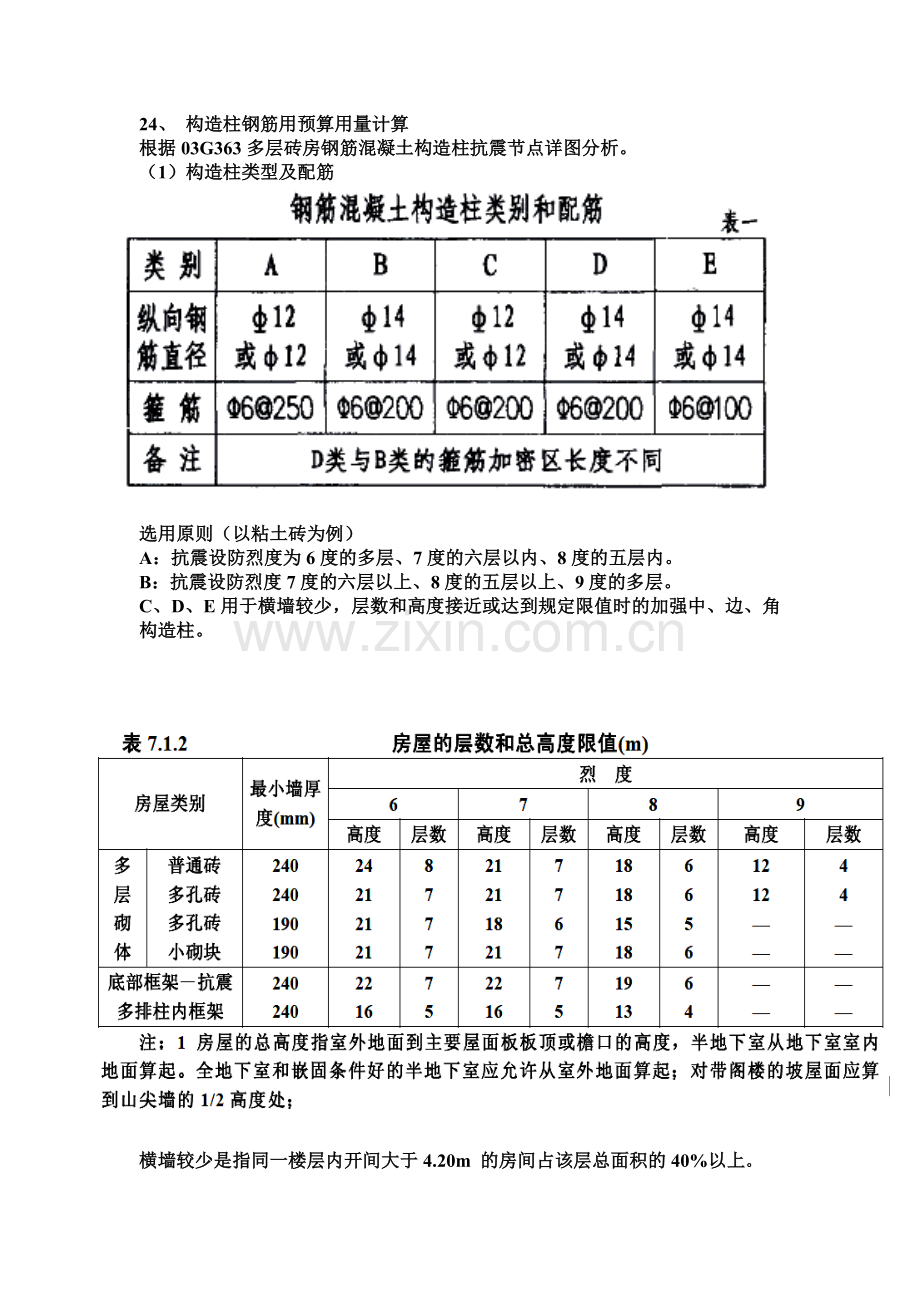

24、 构造柱钢筋用预算用量计算
根据03G363多层砖房钢筋混凝土构造柱抗震节点详图分析。
（1）构造柱类型及配筋

选用原则（以粘土砖为例）
A：抗震设防烈度为6度的多层、7度的六层以内、8度的五层内。
B：抗震设防烈度7度的六层以上、8度的五层以上、9度的多层。
C、D、E用于横墙较少，层数和高度接近或达到规定限值时的加强中、边、角构造柱。

横墙较少是指同一楼层内开间大于4.20m 的房间占该层总面积的40%以上。

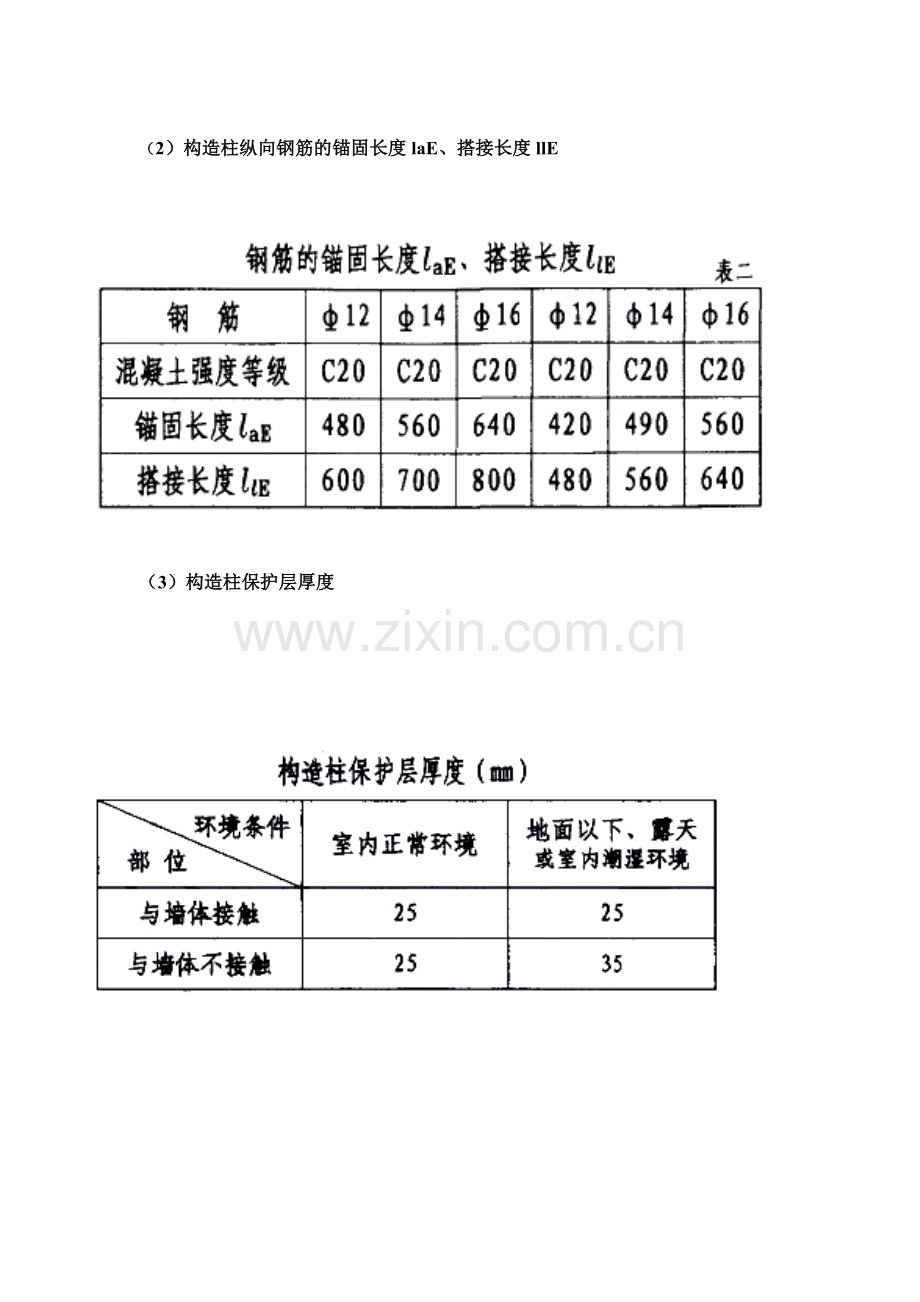

（2）构造柱纵向钢筋的锚固长度laE、搭接长度llE

（3）构造柱保护层厚度

（5）构造柱断面及配筋
