FANUC---PMC-地址表.doc

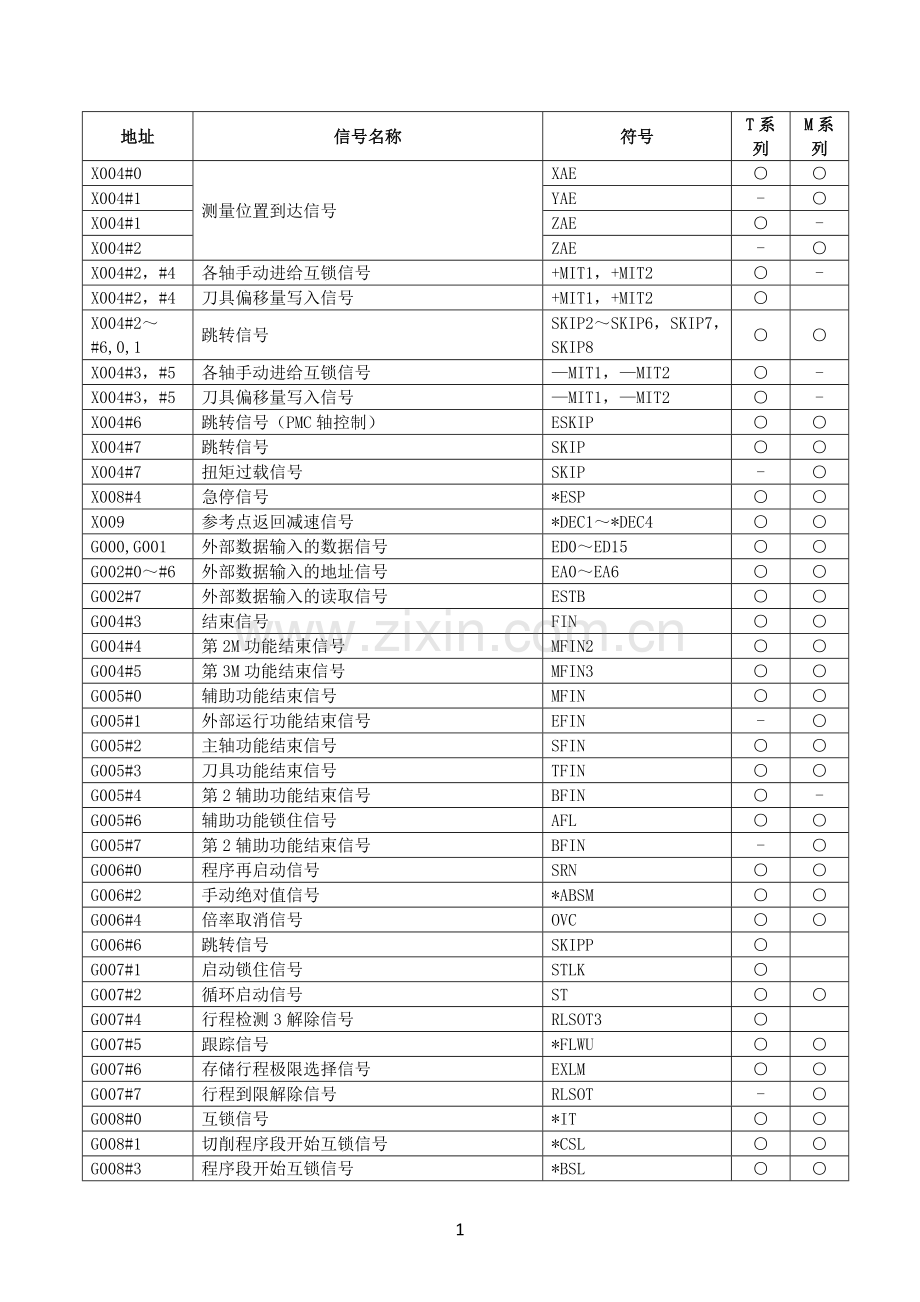

地址
信号名称
符号
T系列
M系列
X004#0
测量位置到达信号
XAE
○
○
X004#1
YAE
-
○
X004#1
ZAE
○
-
X004#2
ZAE
-
○
X004#2，#4
各轴手动进给互锁信号
+MIT1，+MIT2
○
-
X004#2，#4
刀具偏移量写入信号
+MIT1，+MIT2
○

X004#2～#6,0,1
跳转信号
SKIP2～SKIP6，SKIP7，SKIP8
○
○
X004#3，#5
各轴手动进给互锁信号
—MIT1，—MIT2
○
-
X004#3，#5
刀具偏移量写入信号
—MIT1，—MIT2
○
-
X004#6
跳转信号（PMC轴控制）
ESKIP
○
○
X004#7
跳转信号
SKIP
○
○
X004#7
扭矩过载信号
SKIP
-
○
X008#4
急停信号
*ESP
○
○
X009
参考点返回减速信号
*DEC1～*DEC4
○
○
G000,G001
外部数据输入的数据信号
ED0～ED15
○
○
G002#0～#6
外部数据输入的地址信号
EA0～EA6
○
○
G002#7
外部数据输入的读取信号
ESTB
○
○
G004#3
结束信号
FIN
○
○
G004#4
第2M功能结束信号
MFIN2
○
○
G004#5
第3M功能结束信号
MFIN3
○
○
G005#0
辅助功能结束信号
MFIN
○
○
G005#1
外部运行功能结束信号
EFIN
-
○
G005#2
主轴功能结束信号
SFIN
○
○
G005#3
刀具功能结束信号
TFIN
○
○
G005#4
第2辅助功能结束信号
BFIN
○
-
G005#6
辅助功能锁住信号
AFL
○
○
G005#7
第2辅助功能结束信号
BFIN
-
○
G006#0
程序再启动信号
SRN
○
○
G006#2
手动绝对值信号
*ABSM
○
○
G006#4
倍率取消信号
OVC
○
○
G006#6
跳转信号
SKIPP
○

G007#1
启动锁住信号
STLK
○

G007#2
循环启动信号
ST
○
○
G007#4
行程检测3解除信号
RLSOT3
○

G007#5
跟踪信号
*FLWU
○
○
G007#6
存储行程极限选择信号
EXLM
○
○
G007#7
行程到限解除信号
RLSOT
-
○
G008#0
互锁信号
*IT
○
○
G008#1
切削程序段开始互锁信号
*CSL
○
○
G008#3
程序段开始互锁信号
*BSL
○
○
地址
信号名称
符号
T系列
M系列

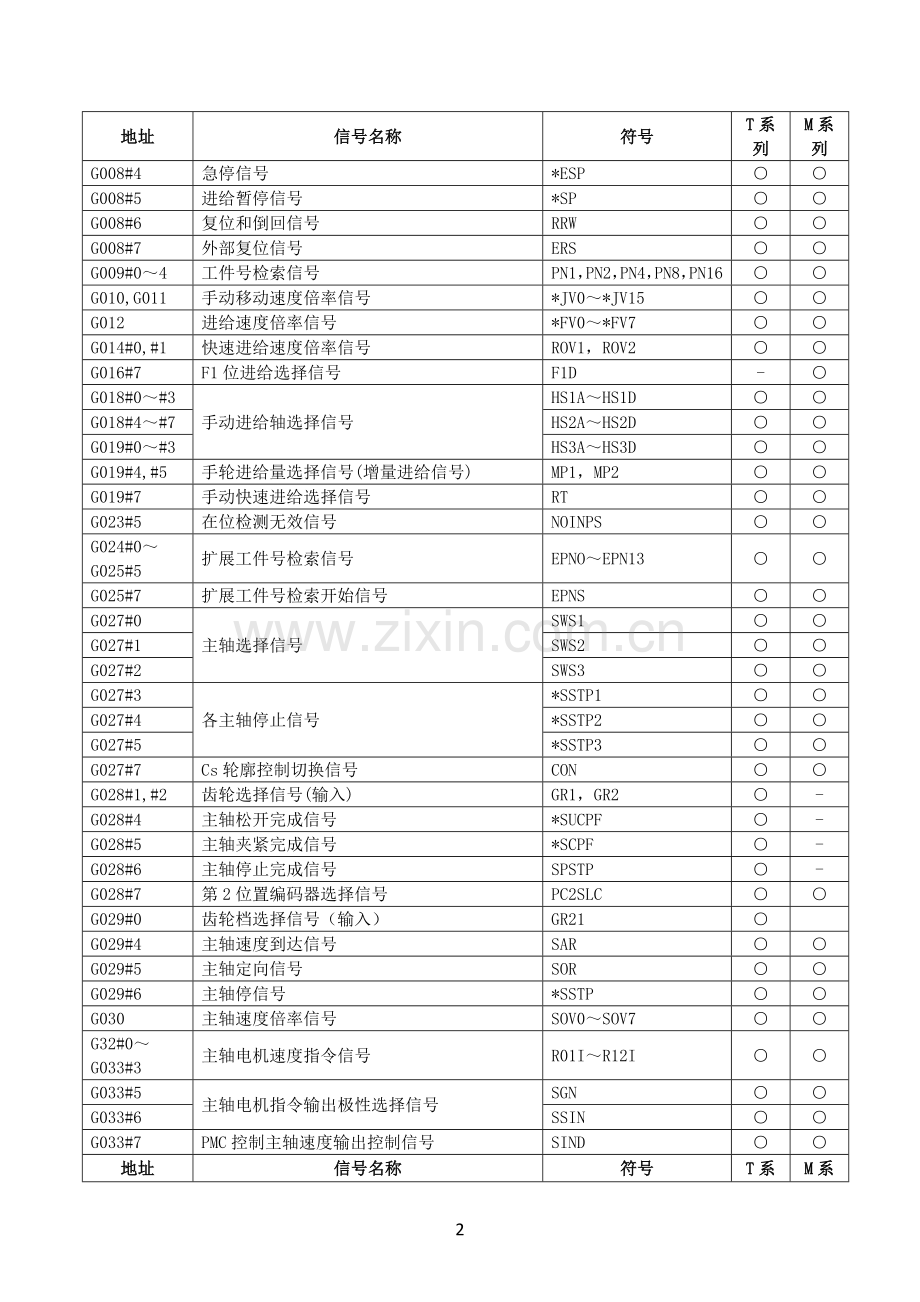

G008#4
急停信号
*ESP
○
○
G008#5
进给暂停信号
*SP
○
○
G008#6
复位和倒回信号
RRW
○
○
G008#7
外部复位信号
ERS
○
○
G009#0～4
工件号检索信号
PN1，PN2，PN4，PN8，PN16
○
○
G010,G011
手动移动速度倍率信号
*JV0～*JV15
○
○
G012
进给速度倍率信号
*FV0～*FV7
○
○
G014#0,#1
快速进给速度倍率信号
ROV1，ROV2
○
○
G016#7
F1位进给选择信号
F1D
-
○
G018#0～#3
手动进给轴选择信号
HS1A～HS1D
○
○
G018#4～#7
HS2A～HS2D
○
○
G019#0～#3
HS3A～HS3D
○
○
G019#4,#5
手轮进给量选择信号(增量进给信号)
MP1，MP2
○
○
G019#7
手动快速进给选择信号
RT
○
○
G023#5
在位检测无效信号
NOINPS
○
○
G024#0～G025#5
扩展工件号检索信号
EPNO～EPN13
○
○
G025#7
扩展工件号检索开始信号
EPNS
○
○
G027#0
主轴选择信号
SWS1
○
○
G027#1
SWS2
○
○
G027#2
SWS3
○
○
G027#3
各主轴停止信号
*SSTP1
○
○
G027#4
*SSTP2
○
○
G027#5
*SSTP3
○
○
G027#7
Cs轮廓控制切换信号
CON
○
○
G028#1,#2
齿轮选择信号(输入)
GR1，GR2
○
-
G028#4
主轴松开完成信号
*SUCPF
○
-
G028#5
主轴夹紧完成信号
*SCPF
○
-
G028#6
主轴停止完成信号
SPSTP
○
-
G028#7
第2位置编码器选择信号
PC2SLC
○
○
G029#0
齿轮档选择信号（输入）
GR21
○

G029#4
主轴速度到达信号
SAR
○
○
G029#5
主轴定向信号
SOR
○
○
G029#6
主轴停信号
*SSTP
○
○
G030
主轴速度倍率信号
SOV0～SOV7
○
○
G32#0～G033#3
主轴电机速度指令信号
R01I～R12I
○
○
G033#5
主轴电机指令输出极性选择信号
SGN
○
○
G033#6
SSIN
○
○
G033#7
PMC控制主轴速度输出控制信号
SIND
○
○
地址
信号名称
符号
T系列
M系列
G034#～G035#3
主轴电机速度指令信号
R01I2～R12I2
○
○
G035#5
主轴电机指令输出极性选择信号
SGN2
○
○
G035#6
主轴电机指令输出极性选择信号
SSIN2
○
○

G035#7
PMC控制主轴速度输出控制信号
SIND2
○
○
G036#0～G037#3
主轴电机速度指令信号
RO1I3～R12I3
○
○
G037#5
主轴电机指令极性选择信号
SGN3
○
○
G037#6
主轴电机指令极性选择信号
SSIN3
○
○
G037#7
主轴电机速度选择信号
SIND3
○
○
G038#2
主轴同步控制信号
SPSYC
○
○
G038#3
主轴相位同步控制信号
SPPHS
○
○
G038#6
B-轴松开完成信号
*BECUP
—
○
G038#7
B-轴夹紧完成信号
*BECLP
—
○
G039#0～#5
刀具偏移号选择信号
OFN0～OFN5
○
—
G039#6
工件坐标系偏移值写入方式选择信号
WOQSM
○

G039#7
刀具偏移量写入方式选择信号
GOQSM
○

G040#5
主轴测量选择信号
S2TLS
○

G040#6
位置记录信号
PRC
○

G040#7
工件坐标系偏移量写入信号
WOSET
○

G041#0～#3
手轮中断轴选择信号
HS1IA～HS1ID
○
○
G041#4～#7
HS2IA～HS2ID
○
○
G042#0～#3
HS3IA～HS3ID
—
○
G042#7
直接运行选择信号
DMMC
○
○
G043#0～#2
方式选择信号
MD1，MD,MD4
○
○
G043#5
DNC运行选择信号
DNCI
○
○
G043#7
手动返回参考点选择信号
ZRN
○
○
G044#0，G045
跳过任选程序段信号
BDT1，BDT2～BDT9
○
○
G044#1
所有轴机床锁住信号
MLK
○
○
G046#1
单程序段信号
SBK
○
○
G046#3～#6
储存器保护信号
KEY1～KEY4
○
○
G046#7
空运行信号
DRN
○
○
G047#0～#6
刀具组号选择信号
TL01～TL64
○

G047#0～G048#0
TL01～TL256
—
○
G048#5
刀具跳过信号
TLSKP
○
○
G048#6
每把刀具的更换复位信号
TLRSTI
—
○
G048#7
刀具更换复位信号
TLRST
○
○
G019#0～G050#1
刀具寿命计数倍率信号
*TLV0～*TLV9
—
○
地址
信号名称
符号
T系列
M系列
G053#0
通用累计计数器启动信号
TMRON
○
○
G053#3
用户宏程序中断信号
UINT
○
○
G053#6
误差检测信号
SMZ
○
—
G053#7
倒角信号
CDZ
○

G054，G055
用户宏程序输入信号
UI000～UI015
○

G058#0
程序输入外部外部启动信号
MINP
○
○
G058#1
外部读开始信号
EXRD
○
○
G058#2
外部阅读/传出停止信号
EXSTP
○
○
G058#3
外部传出启动信号
EXWT
○
○

G060#7
尾架屏蔽选择信号
*TSB
○

G061#0
刚性攻丝信号
RGTAP
○
○
G061#4，#5
刚性攻丝主轴选择信号
RGTSP1
○
—
G062#1
CRT显示自动清屏取消信号
*CRTOF
○
○
G062#6
刚性攻丝回退启动信号
RTNT
—
○
G063#5
垂直/角度轴控制无效信号
NOZAGC
○
○
G066#0
所有轴VRDY OFF报警忽略信号
IGNVRY
○
○
G066#1
外部键入方式选择信号
ENBKY
○
○
G066#4
回退信号
RTRCT
○
○
G066#7
键代码读取信号
EKSET
○
○
G067#6
硬拷贝停止信号
HCABT
○
○
G067#7
硬拷贝请求信号
HCREQ
○
○
G070#0
转矩限制LOW指令信号（串行主轴）
TLMLA
○
○
G070#1
转矩限制HIGH指令信号（串行主轴）
TLMHA
○
○
G070#2,#3
离合器/齿轮信号（串行主轴）
CTH1A,CTH2A
○
○
G070#4
CCW指令信号（串行主轴）
SRVA
○
○
G070#5
CW指令信号（串行主轴）
SFRA
○
○
G070#6
定向指令信号（串行主轴）
ORCMA
○
○
G070#7
机床准备就绪信号（串行主轴）
MRDYA
○
○
G071#0
报警复位信号（串行主轴）
ARSTA
○
○
G071#1
急停信号（串行主轴）
*ESPA
○
○
G071#2
主轴选择信号（串行主轴）
SPSLA
○
○
G071#3
动力线切换结束信号（串行主轴）
MCFNA
○
○
G071#4
软启动停止取消信号（串行主轴）
SOCAN
○
○
G071#5
速度积分控制信号
INTGA
○
○
G071#6
输出切换请求信号
RSLA
○
○
G071#7
动力线状态检测信号
RCHA
○
○
G072#0
准停位置变换信号
INDXA
○
○
GO72#1
变换准停位置时旋转方向指令信号
ROTAA
○
○
G072#2
变换准停位置时最短距离移动指令信号
NRROA
○
○
G072#3
微分方式指令信号
DEFMDA
○
○
地址
信号名称
符号
T系列
M系列
G072#4
模拟倍率指令信号
OVRA
○
○
G072#5
增量指令外部设定型定向信号
INCMDA
○
○
G072#6
变换主轴信号时主轴MCC状态信号
MFNHGA
○
○
G072#7
用磁传感器时高输出MCC状态信号
RCHHGA
○
○
G073#0
用磁传感器的主轴定向指令
MORCMA
○
○
G073#1
从动运行指令信号
SLVA
○
○
G073#2
电机动力关断信号
MPOFA
○
○
G073#4
断线检测无效信号
DSCNA
○
○
G074#0
转矩限制LOW指令信号
TLMLB
○
○
G074#1
转矩限制HIGH指令信号
TLMHB
○
○
G074#2,#3
离合器/齿轮档信号
CTH1B,CTH2B
○
○
G074#4
CCW指令信号
SRVB
○
○
G074#5
CW指令信号
SFRB
○
○
G074#6
定向指令信号
ORCMB
○
○
G074#7
机床准备就绪信号
MRDYB
○
○
G075#0
报警复位信号
ARSTB
○
○
G075#1
急停信号
*ESPB
○
○
G075#2
主轴选择信号
SPSLB
○
○
G075#3
动力线切换完成信号
MCFNB
○
○
G075#4
软启动停止取消信号
SOCNB
○
○
G075#5
速度积分控制信号
INTGB
○
○
G075#6
输出切换请求信号
RSLB
○
○
G075#7
动力线状态检测信号
PCHB
○
○
G076#0
准停位置变换信号
INDXB
○
○
G076#1
变换准停位置时旋转方向指令信号
ROTAB
○
○
G076#2
变换准停位置时最短距离移动指令信号
NRROB
○
○
G076#3
微分方式指令信号
DEFMDB
○
○
G076#4
模拟倍率指令信号
OVRB
○
○
G076#5
增量指令外部设定型定向信号
INCMDB
○
○
G076#6
变换主轴信号时主主轴MCC状态信号
MFNHGB
○
○
G076#7
用磁传感器是Hing输出MCC状态信号
RCHHGB
○
○
G077#0
用磁传感器的主轴定向指令
MORCMB
○
○
G077#1
从动运行指令信号
SLVB
○
○
G077#2
电机动力关断信号
MPOFB
○
○
G077#4
断线检测无效信号
DSCNB
○
○
G078#0～G079#3
主轴定向外部停止的位置指令信号
SHA00～SHA11
○
○
G080#0～G081#3
SHB00～SGB11
○
○
G091#0～#3
组号指定信号
SRLNI0～SRLNI3
○
○
G092#0
I/O Link 确认信号
LOLACK
○
○
地址
信号名称
符号
T系列
M系列
G092#1
I/O Link 指定信号
LOLS
○
○
G092#2
Poewer Mate 读/写进行中信号
BGIOS
○
○
G092#3
Poewer Mate 读/写报警信号
BGIALM
○
○
G092#4
Poewer Mate 后台忙信号
BGEM
○
○
G096#0～#6
1%快速进给倍率信号
*HROV0~*HROV6
○
○
G096#7
1%快速进给倍率选择信号
HROV
○
○
G098
键代码信号
EKC0～EKC7
○
○
G100
进给轴和方向选择信号
+J1～+J4
○
○
G101#0～#3
外部减速信号2
*+ED21～*+-ED24
○
○
G102
进给轴和方向选择信号
-J1～J4
○
○
G103#0～#3
外部减速信号2
*-ED21～*-ED24
○
○
G104
坐标轴方向存储器行程限位开关信号
+EXL1～+EXL4
○
○
G105
-EXL1～-EXL4
○
○
G106
镜像信号
MI1～MI4
○
○
G107#0～#3
外部减速信号3
*+ED31～*+E34
○
○
G108
各轴机床锁住信号
MLK1～MLK4
○
○
G109#0～#3
外部减速信号3
*-ED31～*-ED34
○
○
G110
行程极限外部设定信号
+LM1～+LM4
一
○
G112
-LM1～-LM4
一
○
G114
超程信号
*+L1～*+L4
○
○
G116
*-L1～*-L4
○
○
G118
外部减速信号
*+ED1～*+ED4
○
○
G120
*-ED1～-ED4

○
○
G124#0～#3
控制轴脱开信号
DTCH1～DTCH4
○
○
G125
异常负载检测忽略信号
IUDD1～IUDD4
○
○
G126
伺服关闭信号
SVF1～SVF4
○
○
G127#0～#3
Cs轮廓控制方式精细加/减速功能无效信号
CDF1～CDF4
○
○
G130
各轴互锁信号
*IT1～*IT4
○
○
G132#0～#3
各轴和方向互锁信号
+MIT1～+MIT4
一
○
G134#0～#3
各轴和方向互锁信号
-MIT1～-MIT4
一
○
G136
控制轴选择信号（PMC轴控制）
EAX1～EAX4
○
○
G138
简单同步轴选择信号
SYNC1～SYNC4
○
○
G140
简单同步手动进给轴选择信号
EFINA
一
○
G142#0
辅助功能结束信号（PMC轴控制）
EFINA
○
○
G142#1
累积零位检测信号
ELCKZA
○
○
G142#2
缓冲禁止信号
EMBUFA
○
○
G142#3
程序段停信号（PMC轴控制）
ESBKA
○
○
G142#4
伺服关断信号（PMC轴控制）
ESOFA
○
○
G142#5
轴控制指令读取信号（PMC轴控制）
ESTPA
○
○
G142#6
复位信号（PMC轴控制）
ECLRA
○
○
G142#7
轴控制指令读取信号（PMC轴控制）
EBUFA
○
○
地址
信号名称
符号
T系列
M系列
G143#0～#6
轴控制指令信号（PMC轴控制）
EC0A～EC6A
○
○
G143#7
程序段停禁止信号（PMC轴控制）
EMSBKA
○
○
G144.G145
轴控制进给速度信号（PMC轴控制）
EIF0A～EIF15A
○
○
G146～G149
轴控制数据信号（PMC轴控制）
EID0A～31A
○
○
G150#0,#1
快速进给倍率信号（PMC轴控制）
ROV1E,ROV2E
○
○
G150#5
倍率取消信号（PMC轴控制）
OVCE
○
○
G150#6
手动快速选择信号（PMC轴控制）
RTE
○
○
G150#7
空运行信号（PMC轴控制）
DRNE
○
○
G151
进给速度倍率信号（PMC轴控制）
*FV0E～*FV7E
○
○
G154#0
辅助功能结束信号（PMC轴控制）
EFINB
○
○
G154#1
累积零检测信号（PMC轴控制）
ELCKZB
○
○
G154#2
缓冲禁止信号
EMBUFB
○
○
G154#3
程序段停信号（PMC轴控制）
ESBKB
○
○
G154#4
伺服关闭信号（PMC轴控制）
ESOFB
○
○
G154#5
轴控制暂停信号（PMC轴控制）
ESTPB
○
○
G154#6
复位信号（PMC轴控制）
ECLRB
○
○
G154#7
轴控制指令读取信号（PMC轴控制）
EBUFB
○
○
G155#0～#6
轴控制指令信号（PMC轴控制）
EC0B～EC6B
○
○
G155#7
程序段停信号（PMC轴控制）
EMSBKB
○
○
G156.G157
轴控制进给速度信号（PMC轴控制）
EIF0B～EIF15B
○
○
G158～G161
轴控制数据信号（PMC轴控制）
EID0B～31B
○
○
G166#0
辅助功能结束信号（PMC轴控制）
EFINC
○
○
G166#1
累积零位检测信号
ELCKZC
○
○
G166#2
缓冲禁止信号
EMBUFC
○
○
G166#3
程序段停信号（PMC轴控制）
ESBKC
○
○
G166#4
伺服关断信号（PMC轴控制）
ESOFC
○
○
G166#5
轴控制指令读取信号（PMC轴控制）
ESTPC
○
○
G166#6
复位信号（PMC轴控制）
ECLRC
○
○
G166#7
轴控制指令读取信号（PMC轴控制）
EBUFC
○
○
G167#0～#6
轴控制指令信号（PMC轴控制）
EC0C～EC6C
○
○
G167#7
程序段停禁止信号（PMC轴控制）
EMSBKC
○
○
G168.G169
轴控制进给速度信号（PMC轴控制）
EIF0C～EIF15C
○
○
G170～G173
轴控制数据信号（PMC轴控制）
EID0C～31C
○
○
G178#0
辅助功能结束信号（PMC轴控制）
EFIND
○
○
G178#1
累积零位检测信号
ELCKZD
○
○
G178#2
缓冲禁止信号
EMBUFD
○
○
G178#3
程序段停信号（PMC轴控制）
ESBKD
○
○
G178#4
伺服关断信号（PMC轴控制）
ESOFD
○
○
G178#5
轴控制指令读取信号（PMC轴控制）
ESTPD
○
○
G178#6
复位信号（PMC轴控制）
ECLRD
○
○
G178#7
轴控制指令读取信号（PMC轴控制）
EBUFD
○
○
地址
信号名称
符号
T系列
M系列
G179#0～#6
轴控制指令信号（PMC轴控制）
EC0D～EC6D
○
○
G179#7
程序段停禁止信号（PMC轴控制）
EMSBKD
○
○
G180.G181
轴控制进给速度信号（PMC轴控制）
EIF0D～EIF15D
○
○
G182～G185
轴控制数据信号（PMC轴控制）
EID0D～31D
○
○
G192
各轴VRDY OFF报警忽略信号
IGVRY1～IGVRY4
○
○
G198
位置显示忽略信号
NPOS1～NPOS4
○
○
G199#0
手摇脉冲发生器选择信号
IOBH2
○
○
G199#1
手摇脉冲发生器选择信号
IOBH3
○
○
G200
轴控制高级指令信号
EASIP1～EASIP4
○
○
G274#4
Cs轴坐标系建立请求信号
CSFI1
○
○
G349#0～#3
伺服转速检测有效信号
SVSCK1～SVSCK4
○
○
G359#0～#3
各轴在位检测无效信号
NOINP1～NOINP4
○
○
F000#0
倒带信号
RWD
○
○
F000#4
进给暂停报警信号
SPL
○
○
F000#5
循环启动报警信号
STL
○
○
F000#6
伺服准备就绪信号
SA
○
○
F000#7
自动运行信号
OP
○
○
F001#0
报警信号
AL
○
○
F001#1
复位信号
RST
○
○
F001#2
电池报警信号
BAL
○
○
F001#3
分配结束信号
DEN
○
○
F001#4
主轴使能信号
ENB
○
○
F001#5
攻丝信号
TAP
○
○
F001#7
CNC信号
MA
○
○
F002#0
英制输入信号
INCH
○
○
F002#1
快速进给信号
RPDO
○
○
F002#2
恒表面切削速度信号
CSS
○
○
F002#3
螺纹切削信号
THRD
○
○
F002#4
程序启动信号
SRNMV
○
○
F002#6
切削进给信号
CUT
○
○
F002#7
空运行检测信号
MDPN
○
○
F003#0
增量进给选择检测信号
MINC
○
○
F003#1
手轮进给选择检测信号
MH
○
○
F003#2
JOG进给检测信号
MJ
○
○
F003#3
手动数据输入选择检测信号
MMDI
○
○
F003#4
DNC运行选择确认信号
MRMT
○
○
F003#5
自动运行选择检测信号
MMEM
○
○
F003#6
储存器编辑选择检测信号
MEDT
○
○
F003#7
示教选择检测信号
MTCHIN
○
○
F004#0,F005
跳过任选程序段检测信号
MBDT1，MBDT2～MBDT9
○
○
F004#1
所有轴机床锁住检测信号
MMLK
○
○
地址
信号名称
符号
T系列
M系列
F004#2
手动绝对值检测信号
MABSM
○
○
F004#3
单程序段检测信号
MSBK
○
○
F004#4
辅助功能锁住检测信号
MAFL
○
○
F004#5
手动返回参考点检测信号
MREF
○
○
F007#0
辅助功能选通信号
MF
○
○
F007#1
高速接口外部运行信号
EFD
-
○
F007#2
主轴速度功能选通信号
SF
○
○
F007#3
刀具功能选通信号
TF
○
○
F007#4
第2辅助功能选通信号
BF
○
-
F007#7
-
○
F008#0
外部运行信号
EF
-
○
F008#4
第2M功能选通信号
MF2
○
○
F008#5
第3M功能选通信号
MF3
○
○
F009#4
M译码信号
DM30
○
○
F009#5
DM02
○
○
F009#6
DM01
○
○
F009#7
DM00
○
○
F010～F013
辅助功能代码信号
M00～M31
○
○
F014～F015
第2M功能代码信号
M200～M215
○
○
F016～F017
第3M功能代码信号
M300～M315
○
○
F022～F025
主轴速度代码信号
S00～S31
○
○
F026～F029
刀具功能代码信号
T00～T31
○
○
F030～F033
第2辅助功能代码信号
B00～B31
○
○
F034#0～#2
齿轮选择信号（输出）
GRIO,GR2O,GR3O
-
○
F035#0
主轴功能检测报警信号
SPAL
○
○
F036#0
12位代码信号
RO10～R12O
○
○
F037#3S
○
○
F038#0
主轴夹紧信号
SCLP
○
-
F038#1
主轴松开信号
SUCLP
○
-
F038#2
主轴使能信号
ENB2
○
○
F038#3
ENB3
○
○
F040,F041
实际主轴速度信号
ARO～AR15
○
-
F044#1
CS轮廓控制切换结束信号
FSCSL
○
○
F044#2
主轴同步速度控制结束信号
FSPSY
○
○
F044#3
主轴相位同步控制结束信号
FSPPH
○
○
F044#4
主轴同步控制报警信号
SYCAL
○
○
F045#0
报警信号（串行主轴）
ALMA
○
○
F045#1
零速度信号（串行主轴）
SSTA
○
○
F045#2
速度检测信号（串行主轴）
SDTA
○
○
F045#3
速度到达信号（串行主轴）
SARA
○
○
F045#4
负载检测信号1（串行主轴）
LDT1A
○
○
地址
信号名称
符号
T系列
M系列
F045#5
负载检测信号2（串行主轴）
LDT2A
○
○
F045#6
转矩限制信号（串行主轴）
TLMA
○
○
F045#7
定向结束信号（串行主轴）
ORARA
○
○
F046#0
动力线切换信号（串行主轴）
CHPA
○
○
F046#1
主轴切换结束信号（串行主轴）
CFINA
○
○
F046#2
输出切换信号（串行主轴）
RCHPA
○
○
F046#3
输出切换结束信号（串行主轴）
RCFNA
○
○
F046#4
从动运动状态信号（串行主轴）
SLVSA
○
○
F046#5
用位置编码器的主轴定向接近信号（串行主轴）
PORA2A
○
○
F046#6
用磁传感器主轴定向结束信号（串行主轴）
MORA1A
○
○
F046#7
用磁传感器主轴定向接近信号（串行主轴）
MORA2A
○
○
F047#0
位置编码器一转信号检测的状态信号（串行主轴）
PC1DTA
○
○
F047#1
增量方式定向信号（串行主轴）
INCSTA
○
○
F047#4
电机激磁关断状态信号（串行主轴）
EXOFA
○
○
F048#4
CS轴坐标系建立状态信号
CSPENA
○
○
F049#0
报警信号（串行主轴）
ALMB
○
○
F049#1
零速度信号（串行主轴）
SSTB
○
○
F049#2
速度检测信号（串行主轴）
SDTB
○
○
F049#3
速度到达信号（串行主轴）
SARB
○
○
F049#4
负载检测信号1（串行主轴）
LDT1B
○
○
F049#5
负载检测信号2（串行主轴）
LDT2B
○
○
F049#6
转矩限制信号（串行主轴）
TLMB
○
○
F049#7
定向结束信号（串行主轴）
ORARB
○
○
F050#0
动力线切换信号（串行主轴）
CHPB
○
○
F050#1
主轴切换结束信号（串行主轴）
CFINB
○
○
F050#2
输出切换信号（串行主轴）
RCHPB
○
○
F050#3
输出切换结束信号（串行主轴）
RCFNB
○
○
F050#4
从动运动状态信号（串行主轴）
SLVSB
○
○
F050#5
用位置编码器的主轴定向接近信号（串行主轴）
PORA2B
○
○
F050#6
用磁传感器主轴定向结束信号（串行主轴）
MORA1B
○
○
F050#7
用磁传感器主轴定向接近信号（串行主轴）
MORA2B
○
○
F051#0
位置编码器一转信号检测的状态信号（串行主轴）
PC1DTB
○
○
F051#1
增量方式定向信号（串行主轴）
INCSTB
○
○
F051#4
电机激磁关断状态信号（串行主轴）
EXOFB
○
○
F053#0
键输入禁止信号
INHKY
○
○
F053#1
程序屏幕显示方式信号
PRGDPL
○
○
F053#2
阅读/传出处理中信号
RPBSY
○
○
地址
信号名称
符号
T系列
M系列
F053#3
阅读/传出报警信号
RPALM
○
○
F053#4
后台忙信号
BGEACT
○
○
F053#7
键代码读取结束信号
EKENB
○
○
F054,F055
用户宏程序输出信号
UO000～UO015
○
○
F056～F059

UO100～UO131
○
○
F060#0
外部数据输入读取结束信号
EREND
○
○
F060#1
外部数据输入检索结束信号
ESEND
○
○
F060#2
外部数据输入检索取消信号
ESCAN
○
○
F061#0
B轴松开信号
BUCLP
-
○
F061#1
B轴夹紧信号
BCLP
-
○
F061#2
硬拷贝停止请求接受确认
HCAB2
○
○
F061#3
硬拷贝进行中信号
HCEXE
○
○
F062#0
AI先行控制方式信号
AICC
-
○
F062#3
主轴1测量中信号
SIMES
○
-
F062#4
主轴2测量中信号
S2MES
○
-
F062#7
所需零件计数到达信号
PRTSF
○
○
F063#7
多边形同步信号
PSYN
○
-
F064#0
更换刀具信号
TLCH
○
○
F064#1
新刀具选择信号
TLNW
○
○
F064#2
每把刀具的切换信号
TLCHI
-
○
F064#3
刀具寿命到期通知信号
TLCHB
-
○
F065#0
主轴的转向信号
RGSPP
-
○
F065#1
RGSPM
-
○
F065#4
回退完成信号
RTRCTF
○
○
F066#0
先行控制方式信号
G08MD
○
○
F066#1
刚性攻丝回退结束信号
RTPT
-
○
F066#5
小孔径深孔钻孔处理中信号
PECK2
-
○
F070#0～F071
位置开关信号
PSW01～PSW16
○
○
F072
软操作面板通用开关信号
OUTO～OUT7
○
○
F073#0
软操作面板信号（MD1）
MD1O
○
○
F073#1
软操作面板信号（MD2）
MD2O
○
○
F073#2
软操作面板信号（MD4）
MD4O
○
○
F073#4
软操作面板信号（ZRN）
ZRNO
○
○
F075#2
软操作面板信号（BDT）
BDTO
○
○
F075#3
软操作面板信号（SBK）
SBKO
○
○
F075#4
软操作面板信号（MLK）
MLKO
○
○
F075#5
软操作面板信号（DRN）
DRNO
○
○
F075#6
软操作面板信号（KEY1～KEY4）
KEYO
○
○
F075#7
软操作面板信号（*SP）
SPO
○
○
F076#0
软操作
