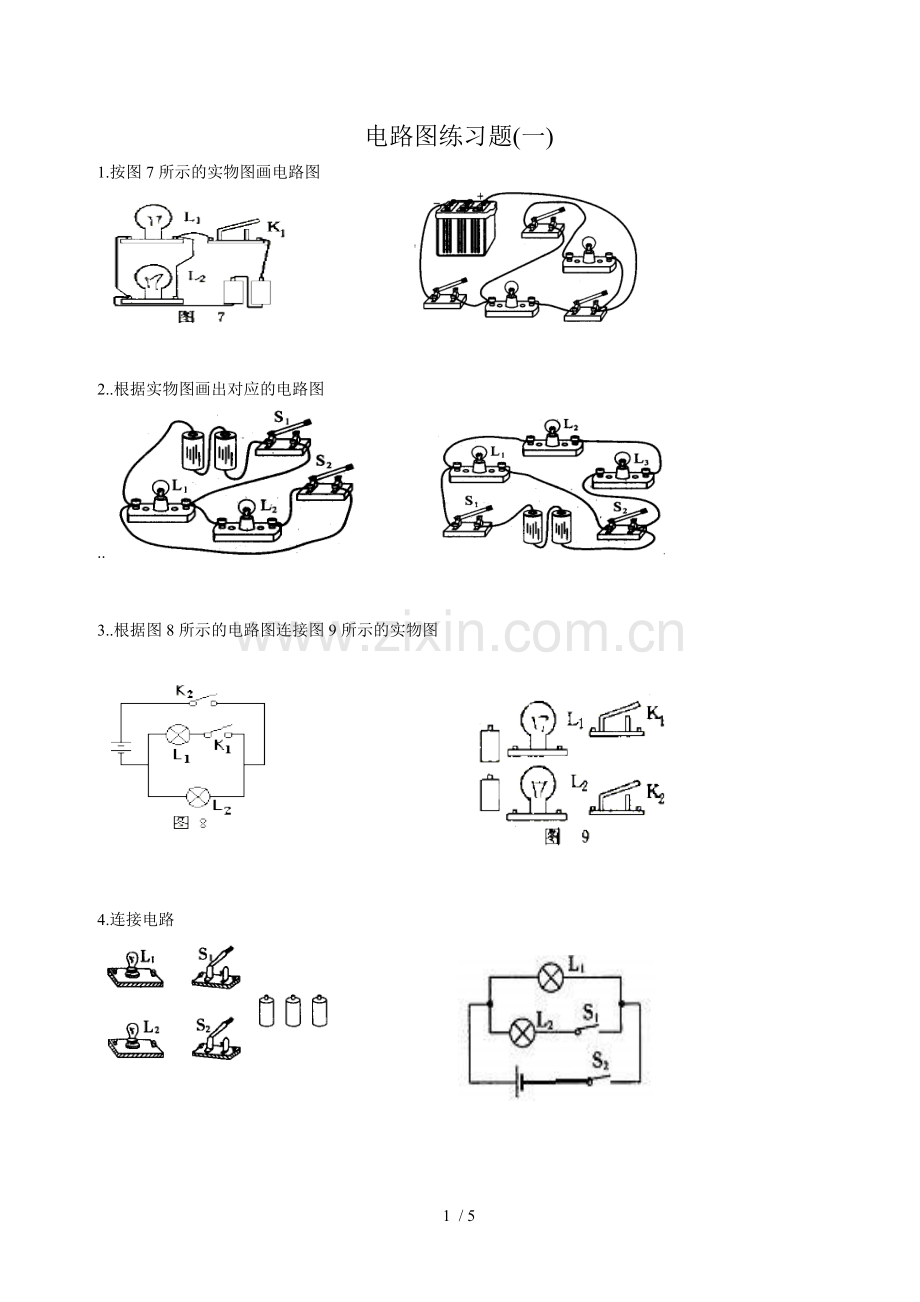

电路图练习题(一)
1.按图7所示的实物图画电路图

2..根据实物图画出对应的电路图
..

3..根据图8所示的电路图连接图9所示的实物图

4.连接电路

5.按照电路图,用笔画线连接实物图

6.根据电路图;连接实物图

7. 连接电路,要求开关能同时控制两盏灯,(两种连接方法)

8如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

s

电路和电路图练习题（二）
1、如图所示的电路中，正确的是 ( )

2、分析右图所示的实物连接电路，下列说法中正确的是 （ ）
A、L1、L2是串联
B、L1、L3是串联
C、L1、L2 、 L3是串联
D、L1、L2 、 L3是并联

3、如图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要闭合开关________。

4、关于电源短路及其危害，下列说法中正确的是 ( )
A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线
C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏

5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）

6、请根据左边实物 连接的电路图，画出其电路图。

7、如图(7)所示电路，以下说法正确的是 (  )
　A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响

8、如上右图所示，若要A灯亮，B灯不亮，应将开关 闭合，若要B灯亮A灯不亮，应将开关 闭合，若S2、S3闭合，S1断开，则A灯 ，B.灯 ．

9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。

10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.

12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．

15、在下左图中，根据实物图，画出相应的电路图．

16、根据右上图所示的实物图，画出电路图．
17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．

18、将图中的电路元件按电路图连接成实物图． (要求导线不交叉)

19、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。
