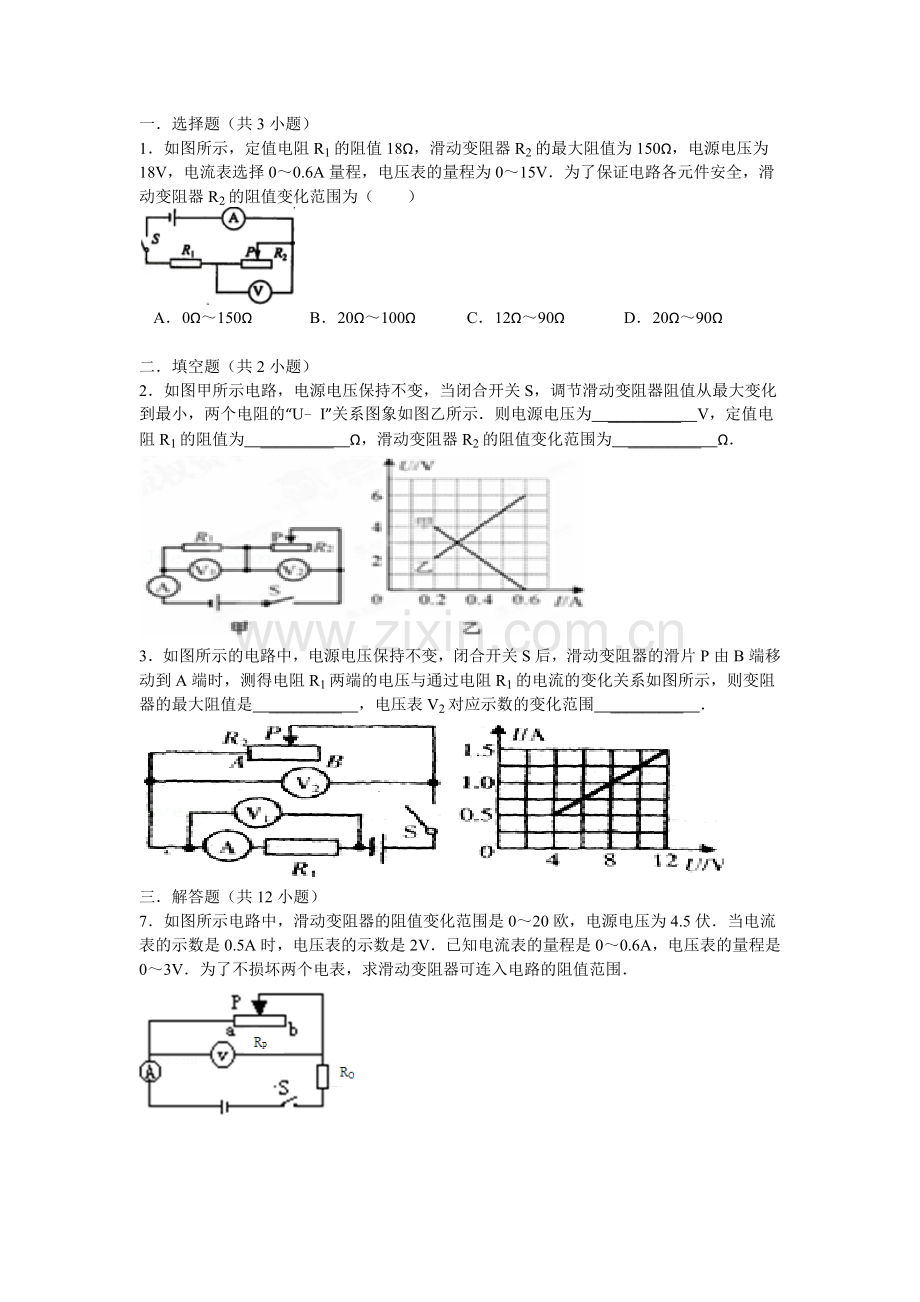

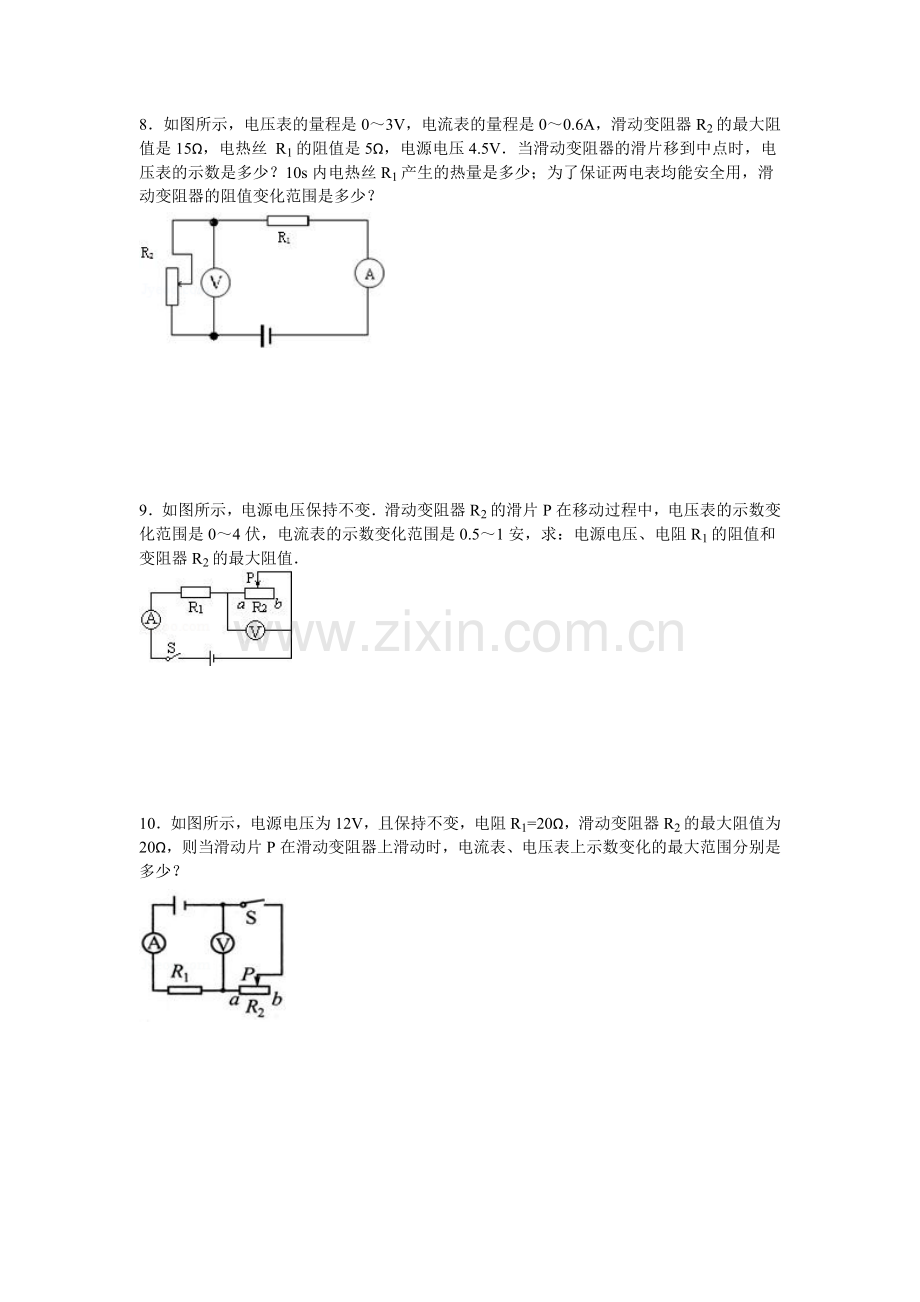

一选择题（共3小题）1如图所示，定值电阻R1的阻值18，滑动变阻器R2的最大阻值为150，电源电压为18V，电流表选择00.6A量程，电压表的量程为015V为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A0150B20100C1290D2090二填空题（共2小题）2如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“UI”关系图象如图乙所示则电源电压为_V，定值电阻R1的阻值为_，滑动变阻器R2的阻值变化范围为_3如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_，电压表V2对应示数的变化范围_三解答题（共12小题）7如图所示电路中，滑动变阻器的阻值变化范围是020欧，电源电压为4.5伏当电流表的示数是0.5A时，电压表的示数是2V已知电流表的量程是00.6A，电压表的量程是03V为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围8如图所示，电压表的量程是03V，电流表的量程是00.6A，滑动变阻器R2的最大阻值是15，电热丝 R1的阻值是5，电源电压4.5V当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9如图所示，电源电压保持不变滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是04伏，电流表的示数变化范围是0.51安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值10如图所示，电源电压为12V，且保持不变，电阻R1=20，滑动变阻器R2的最大阻值为20，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11如图所示，电流表的量程为00.6A，电压表的量程为015V灯泡铭牌标着“18V，9W”，电源电压恒为U=24V（1）当滑动变阻器连入电路的电阻值为36时，灯泡消耗的实际功率（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围12如图，电源电压保持不变闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为04伏，电流表的示数变化范围为0.51安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压13如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R，的滑片P在移动过程中，电压表的示数变化范围为09.6V，电流表的示数变化范围为0.21A，求：（1）R的阻值；（2）R的最大阻值；（3）电源电压14一只标有“2.5V 0.5A”的小灯泡和一只规格为“10 1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻15在图所示的电路中，电源两端电压U=9V，电阻R1=10，滑动变阻器R2的最大电阻值为20当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_W16如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100，电压表的量程是015V闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围17如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示求：（1）电源的电压；（2）滑动变阻器的最大阻值；（3）电阻R1消耗的电功率的变化范围7解：当电流表的示数是0.5A时，定值电阻R0两端的电压U0=U-UP=4.5V-2V=2.5V，定值电阻R0的阻值为R0=5；为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5，滑动变阻器连入电路电阻的最小值为2.5；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V-3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10；所以滑动变阻器可连入电路的阻值范围为2.510答：为了不损坏两个电表，滑动变阻器连入电路的阻值范围为2.51089
