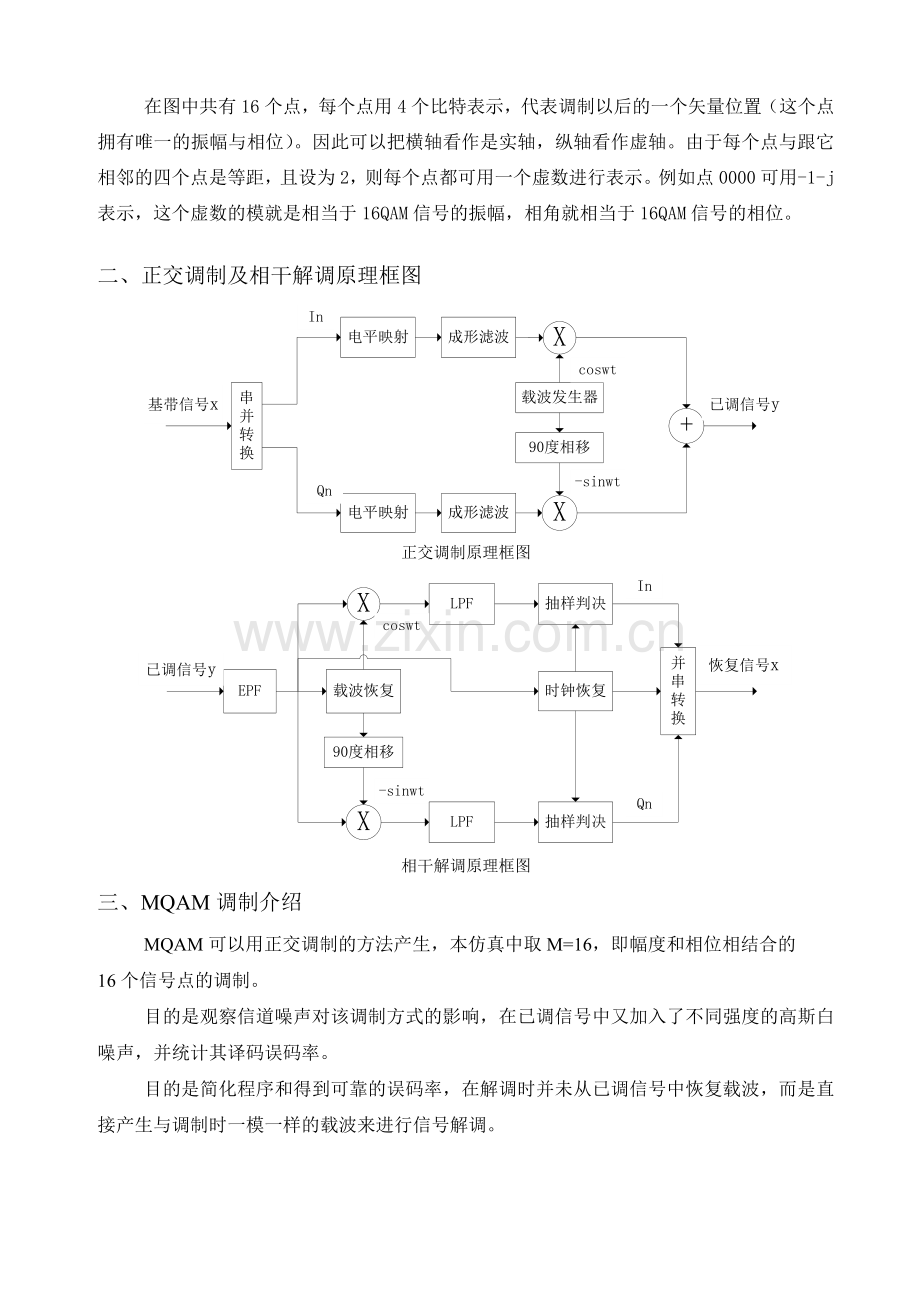

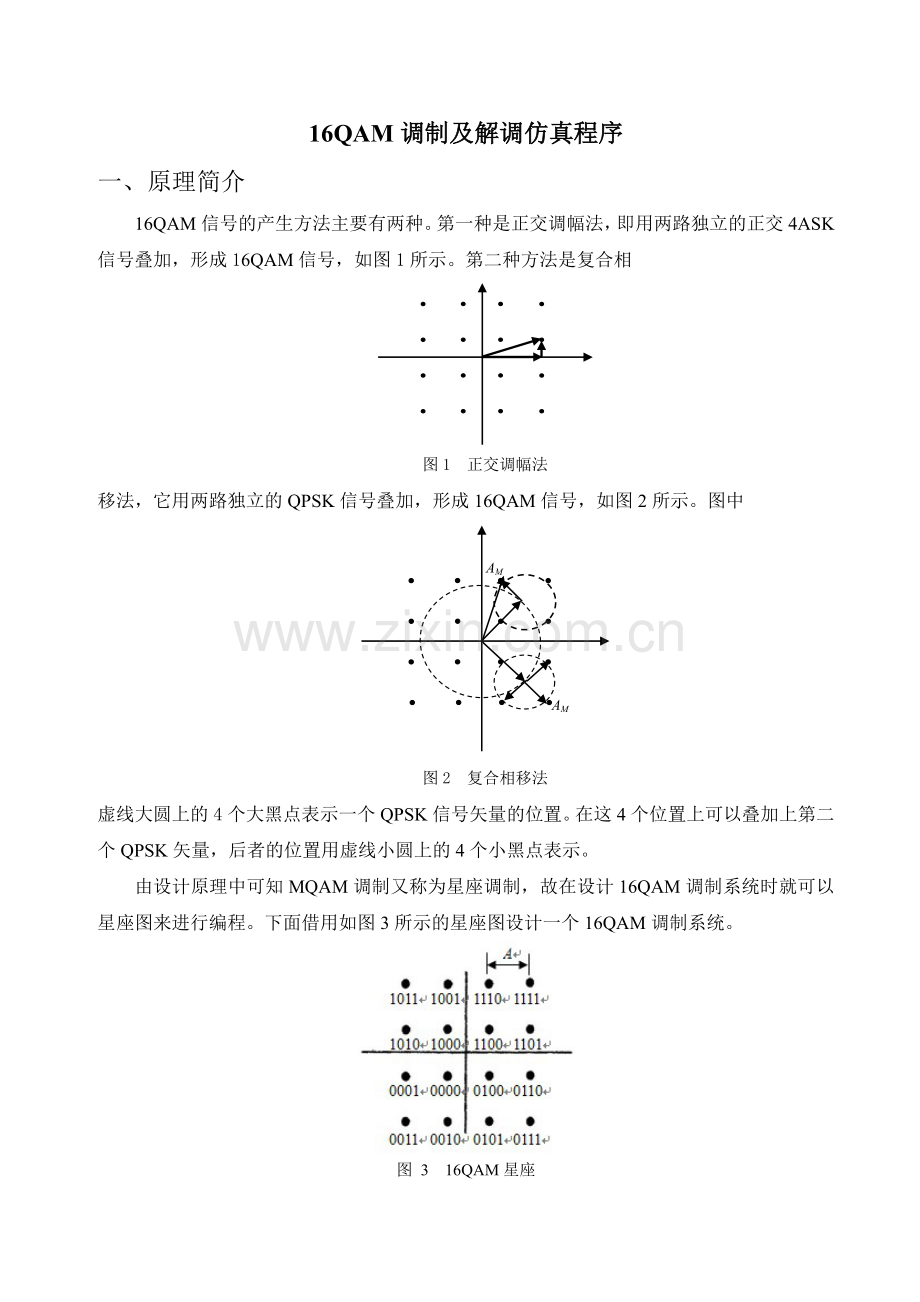

16QAM调制及解调仿真程序一、原理简介16QAM信号的产生方法主要有两种。第一种是正交调幅法，即用两路独立的正交4ASK信号叠加，形成16QAM信号，如图1所示。第二种方法是复合相AM图1 正交调幅法移法，它用两路独立的QPSK信号叠加，形成16QAM信号，如图2所示。图中 AMAM图2 复合相移法虚线大圆上的4个大黑点表示一个QPSK信号矢量的位置。在这4个位置上可以叠加上第二个QPSK矢量，后者的位置用虚线小圆上的4个小黑点表示。 由设计原理中可知MQAM调制又称为星座调制，故在设计16QAM调制系统时就可以星座图来进行编程。下面借用如图3所示的星座图设计一个16QAM调制系统。图 3 16QAM星座在图中共有16个点，每个点用4个比特表示，代表调制以后的一个矢量位置（这个点拥有唯一的振幅与相位）。因此可以把横轴看作是实轴，纵轴看作虚轴。由于每个点与跟它相邻的四个点是等距，且设为2，则每个点都可用一个虚数进行表示。例如点0000可用-1-j表示，这个虚数的模就是相当于16QAM信号的振幅，相角就相当于16QAM信号的相位。二、正交调制及相干解调原理框图正交调制原理框图相干解调原理框图三、MQAM调制介绍MQAM可以用正交调制的方法产生，本仿真中取M=16，即幅度和相位相结合的16个信号点的调制。 目的是观察信道噪声对该调制方式的影响，在已调信号中又加入了不同强度的高斯白噪声，并统计其译码误码率。目的是简化程序和得到可靠的误码率，在解调时并未从已调信号中恢复载波，而是直接产生与调制时一模一样的载波来进行信号解调。一、 仿真结果图附源程序代码：main_plot.mclear;clc;echo off;close all;N=10000; %设定码元数量fb=1; %基带信号频率fs=32; %抽样频率fc=4; %载波频率,为便于观察已调信号，我们把载波频率设的较低Kbase=2; % Kbase=1,不经基带成形滤波，直接调制; % Kbase=2,基带经成形滤波器滤波后，再进行调制info=random_binary(N); %产生二进制信号序列y,I,Q=qam(info,Kbase,fs,fb,fc); %对基带信号进行16QAM调制y1=y; y2=y; %备份信号，供后续仿真用T=length(info)/fb; m=fs/fb;nn=length(info);dt=1/fs; t=0:dt:T-dt; subplot(211); %便于观察，这里显示的已调信号及其频谱均为无噪声干扰的理想情况%由于测试信号码元数量为10000个，在这里我们只显示其总数的1/10plot(t(1:1000),y(1:1000),t(1:1000),I(1:1000),t(1:1000),Q(1:1000),0 35,0 0,b:);title(已调信号(In:red,Qn:green);%傅里叶变换，求出已调信号的频谱n=length(y); y=fft(y)/n; y=abs(y(1:fix(n/2)*2;q=find(y1e-04); y(q)=1e-04; y=20*log10(y);f1=m/n; f=0:f1:(length(y)-1)*f1;subplot(223);plot(f,y,r);grid on; title(已调信号频谱); xlabel(f/fb); %画出16QAM调制方式对应的星座图subplot(224); constel(y1,fs,fb,fc); title(星座图);SNR_in_dB=8:2:24; %AWGN信道信噪比for j=1:length(SNR_in_dB) y_add_noise=awgn(y2,SNR_in_dB(j); %加入不同强度的高斯白噪声 y_output=qamdet(y_add_noise,fs,fb,fc); %对已调信号进行解调 numoferr=0; for i=1:N if (y_output(i)=info(i), numoferr=numoferr+1; end; end; Pe(j)=numoferr/N; %统计误码率end;figure;semilogy(SNR_in_dB,Pe,red*-); grid on;xlabel(SNR in dB); ylabel(Pe);title(16QAM调制在不同信道噪声强度下的误码率);random_binary.m%产生二进制信源随机序列function info=random_binary(N) if nargin = 0, %如果没有输入参数，则指定信息序列为10000个码元 N=10000;end;for i=1:N, temp=rand; if (temp0.5), info(i)=0; % 1/2的概率输出为0 else info(i)=1; % 1/2的概率输出为1 endend;qam.mfunction y,I,Q=qam(x,Kbase,fs,fb,fc);%T=length(x)/fb; m=fs/fb;nn=length(x);dt=1/fs; t=0:dt:T-dt;%串/并变换分离出I分量、Q分量，然后再分别进行电平映射I=x(1:2:nn-1); I,In=two2four(I,4*m);Q=x(2:2:nn); Q,Qn=two2four(Q,4*m); if Kbase=2; %基带成形滤波 I=bshape(I,fs,fb/4); Q=bshape(Q,fs,fb/4); end; y=I.*cos(2*pi*fc*t)-Q.*sin(2*pi*fc*t); %调制qamdet.m%QAM信号解调function xn,x=qamdet(y,fs,fb,fc);dt=1/fs; t=0:dt:(length(y)-1)*dt;I=y.*cos(2*pi*fc*t); Q=-y.*sin(2*pi*fc*t);b,a=butter(2,2*fb/fs); %设计巴特沃斯滤波器I=filtfilt(b,a,I);Q=filtfilt(b,a,Q);m=4*fs/fb;N=length(y)/m; n=(.6:1:N)*m; n=fix(n);In=I(n); Qn=Q(n); xn=four2two(In Qn); %I分量Q分量并/串转换，最终恢复成码元序列xnnn=length(xn); xn=xn(1:nn/2);xn(nn/2+1:nn); xn=xn(:); xn=xn;bshape.m%基带升余弦成形滤波器function y=bshape(x,fs,fb,N,alfa,delay);%设置默认参数if nargin6; delay=8; end;if nargin5; alfa=0.5; end;if nargin4; N=16; end;b=firrcos(N,fb,2*alfa*fb,fs);y=filter(b,1,x);two2four.m%二进制转换成四进制function y,yn=two2four(x,m);T=0 1;3 2; n=length(x); ii=1;for i=1:2:n-1; xi=x(i:i+1)+1; yn(ii)=T(xi(1),xi(2); ii=ii+1;end;yn=yn-1.5; y=yn; for i=1:m-1; y=y;yn;end;y=y(:); %映射电平分别为-1.5；0.5；0.5；1.5four2two.m%四进制转换成二进制function xn=four2two(yn);y=yn; ymin=min(y); ymax=max(y); ymax=max(ymax abs(ymin);ymin=-abs(ymax); yn=(y-ymin)*3/(ymax-ymin); %设置门限电平，判决I0=find(yn=0.5 & yn=1.5 & yn=2.5); yn(I3)=ones(size(I3)*3;%一位四进制码元转换为两位二进制码元T=0 0;0 1;1 1;1 0;n=length(yn); for i=1:n; xn(i,:)=T(yn(i)+1,:);end; xn=xn; xn=xn(:); xn=xn;constel.m%画出星座图function c=constel(x,fs,fb,fc);N=length(x); m=2*fs/fb;n=fs/fc; i1=m-n; i=1; ph0=(i1-1)*2*pi/n; while i = N/m; xi=x(i1:i1+n-1); y=2*fft(xi)/n; c(i)=y(2); i=i+1; i1=i1+m;end; %如果无输出，则作图if nargout1; cmax=max(abs(c); ph=(0:5:360)*pi/180; plot(1.414*cos(ph),1.414*sin(ph),c); hold on; for i=1:length(c); ph=ph0-angle(c(i); a=abs(c(i)/cmax*1.414; plot(a*cos(ph),a*sin(ph),r*); end; plot(-1.5 1.5,0 0,k:,0 0,-1.5 1.5,k:); hold off; axis equal; axis(-1.5 1.5 -1.5 1.5);end;
