550C和110B 2M综合型业务配置说明
一、材料及硬件连接：
550C子框1台、XCU-4 8、9槽位、0155-2 T1、T2槽位、O622-2（07和OA、05和OD）E1-63两块；110B 1台，O2500 06和OB槽位
二、组网示意图：
DDF

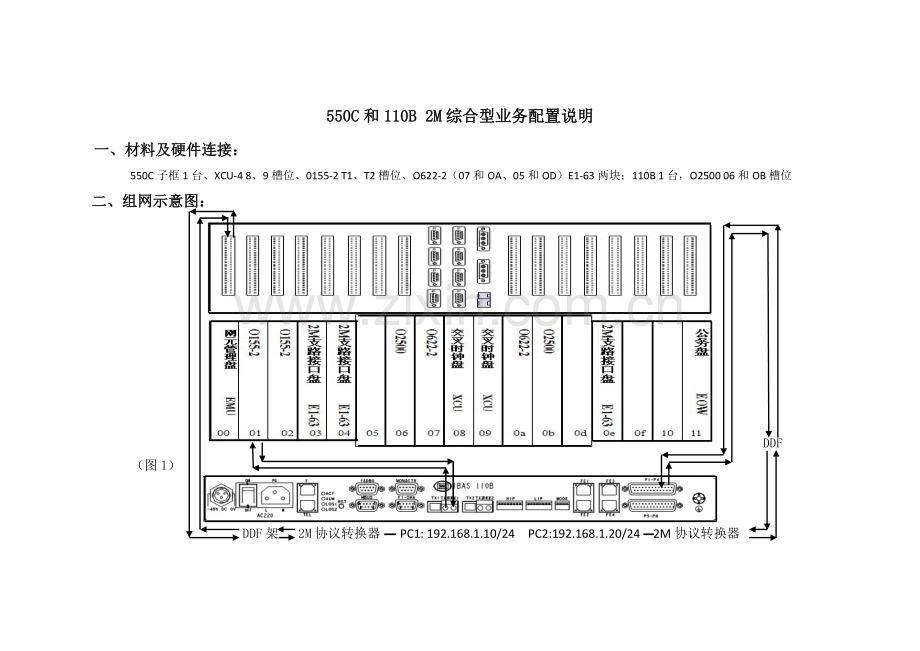

（图1）

DDF架 2M协议转换器 PC1: 192.168.1.10/24 PC2:192.168.1.20/24 2M协议转换器

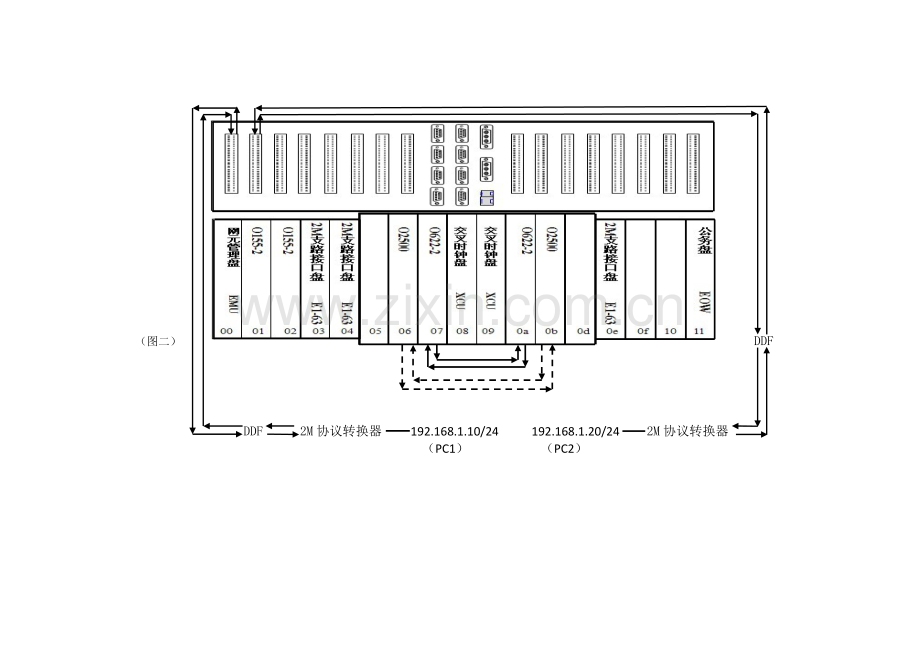

（图二） DDF

DDF 2M协议转换器 192.168.1.10/24 192.168.1.20/24 2M协议转换器
（PC1） （PC2）

三、实物连接及配置说明：
（1）T1槽位155-2线2（RX2/TX2）接口与110B西向光接口连接
交叉配置说明：
155-2交叉配置：
add trib.4.7 from t2.1.7/n1

110B：
Add trib.1.7 from west.1.7 /n1

测试互通即可
（2）分别把07和OA槽位O622-2线2（RX2/TX2）光接口相连
622交叉配置：
Trib.3.1 from west.8.1/n1
Trib.4.1 from east .8.1/n1

测试互通即可
（3）分别把07和OB槽位O2500光接口相连（西2和东2槽位）（此部分示意图省略）
O2500交叉配置：
Trib.3.4 from west.24.4 /n1
Trib.4.4 from east. 32.4 /n1

测试互通即可
分别把05和OD槽位O622-2光接口相连（西3和东3槽位）
O622-2交叉配置：
Trib.3.3 from west.29.3 /n1
Trib.4.3 from east. 29.3 /n1

测试互通即可
补充：群路光盘信号VC4盘位分布
West.1- West 16（O2500）（07）表示西向T1槽位
East.1- East.16 （O2500）（OA）表示东向T1槽位
West.17- West 32（O2500）（06）表示西向T2槽位
East.17- East.32 （O2500）（OB）表示东向T2槽位
West.25- West 32（O622-2）表示西向T3槽位
East.25- East.32 （O622-2）表示东向T3槽位

注意：在T2槽位有2500光盘时，T3槽位不再有任何光盘
T2和T3槽位共用16个STM-1
在T1、T2、T3槽位上有O622-2光接口盘时，VC4的顺序为相应槽位的前8个VC4；
如果存在622接口盘，VC4的顺序为为相应槽位的前4个VC4.
