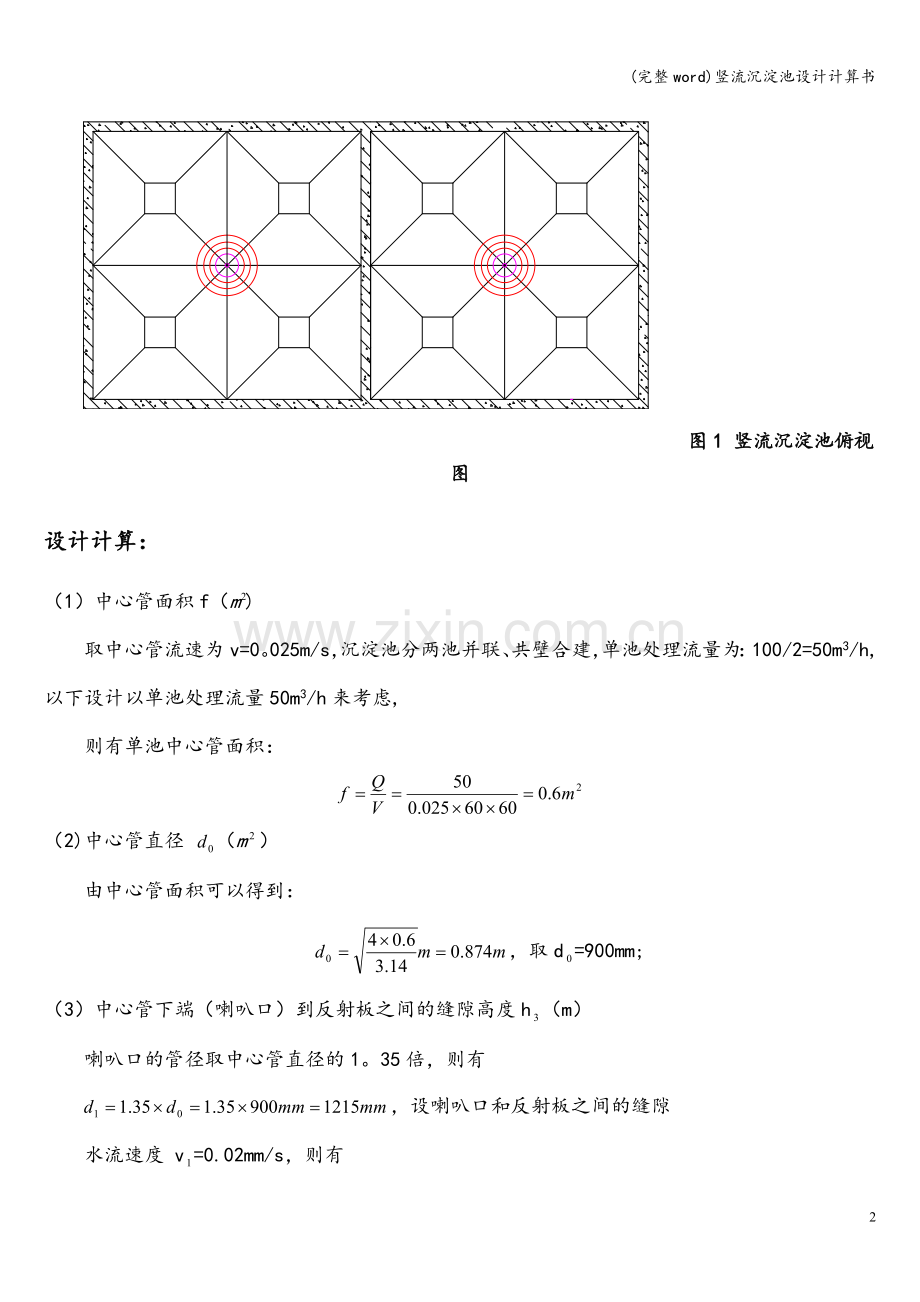

(完整word)竖流沉淀池设计计算书竖流沉淀池设计计算书设 计：*1。 设计概述为了使出水水质达到景观用水标准，减轻后续工艺的负担，在一般生物法处理工艺前面会设置一个初沉池,它可以去除部分的悬浮物，对SS的去除率能达到50,另外初沉池对COD，BOD的去除率也能达到10,较大的减轻了后续工艺的负担。本设计采用竖流式沉淀池作为初沉池，为了降低施工的难度,该竖流沉淀池采用多个污泥斗,这可以降低沉淀池的高度。设计规模为100m3/h，为两池并联设计。2。 竖流沉淀池构筑物工艺计算根据建筑中水设计规范中的规定，初次沉淀池的设置应根据原水水质和处理工艺等因素确定.当原水为优质杂排水或杂排水时，设置调节池后可不再设置初次沉淀池。若设计水质生活污水，则需要在前期处理中采取设置初次沉淀池，减小后续工艺的负担。在此设计中由于水量较小，且竖流沉淀池的广泛应用，在生产实践当中有较多的实际经验，故采取竖流沉淀池作为初次沉淀池.建筑中水设计规范上规定：竖流式竖流式沉淀池的设计表面水力负荷宜采用，中心管流速不大于,中心管下部应设喇叭口和反射板,板底面距泥面不小于,排泥斗坡度应大于45。图1 竖流沉淀池俯视图设计计算：（1）中心管面积f（m)取中心管流速为v=0。025m/s，沉淀池分两池并联、共壁合建，单池处理流量为：100/2=50m3/h,以下设计以单池处理流量50m3/h来考虑,则有单池中心管面积：（2)中心管直径 （m）由中心管面积可以得到：，取d=900mm;（3）中心管下端（喇叭口）到反射板之间的缝隙高度h（m）喇叭口的管径取中心管直径的1。35倍，则有，设喇叭口和反射板之间的缝隙水流速度 v=0.02mm/s，则有；（4）沉淀部分有效断面积 A(m）取沉淀池的表面负荷为，则有沉淀池水平流速；则表面积 ；（5）沉淀池尺寸,取边长为7m;（6)沉淀部分有效水深 则有 ,取2.35m（7）校核池径水深比池子直径（或正方形的一边与水深之比不大于3），此池中,3,符合要求;（8）校核集水槽出水负荷此池，满足要求；（9）污泥斗设计计算为减小池子高度，降低施工成本，单池采取多个污泥斗,此设计单池采用4个污泥斗,对称布置；设每个污泥斗的下端边长0。8m，倾斜角度为，则有：污泥斗深 =1。35m ，污泥斗容积 ；（10)污泥的体积初沉池进水SS浓度为，取最不利值，即,初沉池对其的去除率大约为55%,则初沉池每天的湿污泥量为：，设污泥含水率为96。5，则有污泥的体积:污泥斗容积，其中,p 为污泥由于污泥量小于污泥斗的容积,故满足要求。（11）沉淀池总高度取沉淀池超高为0.3m，缓冲层高度取0.3m，则有沉淀池总高度为：=（12）进出水设计初沉池的进水由泵将调节池的水打入，进水管径采取DN=100mm;初沉池的出水采取四周出水，自由跌落出水.采取三角堰板,尺寸设计如下：设三角堰的堰上水深为h=0.03,则单齿流量为：；则总的齿数为：个，一边采取16个三角堰；齿高0.05m。下设排水管进入缺氧池,管径采取DN=100mm。(13)污泥泵选择选用25ZD型泵，其性能参数如下表:表5。4。1 25ZD型泵性能参数型号流量（）扬程（m）转速(r/min）功率(kw）叶轮直径(mm)25ZD8.56。09401.5210（14）初沉池高程布置初沉池的池内底标高为5。200m，水面标高为1。000m，进水管高程为-1.650m，池内顶标高为-0。700m。污泥管的标高为-5.050m.5
