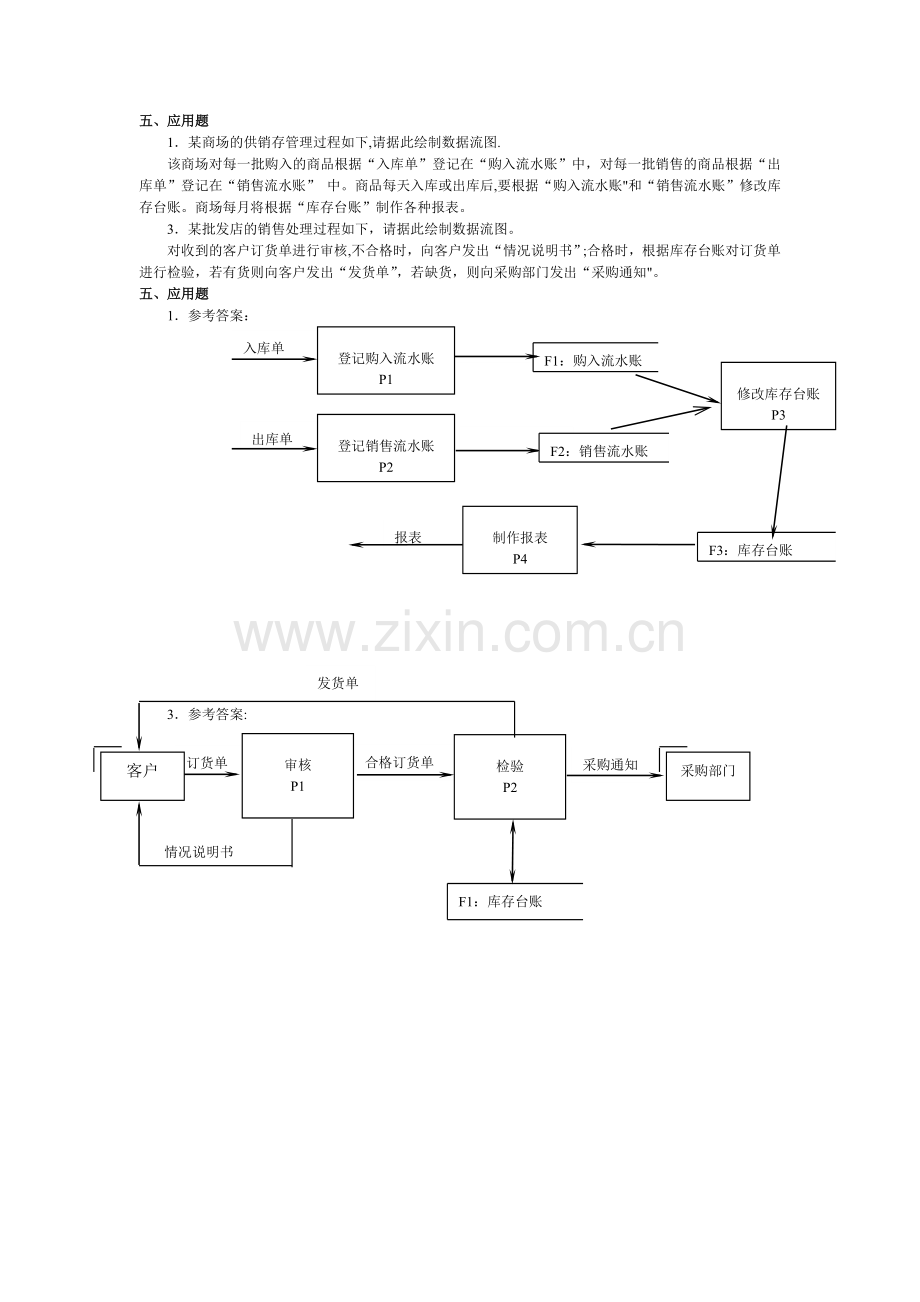

五、应用题
1．某商场的供销存管理过程如下,请据此绘制数据流图.
该商场对每一批购入的商品根据“入库单”登记在“购入流水账”中，对每一批销售的商品根据“出库单”登记在“销售流水账” 中。商品每天入库或出库后,要根据“购入流水账"和“销售流水账”修改库存台账。商场每月将根据“库存台账”制作各种报表。
3．某批发店的销售处理过程如下，请据此绘制数据流图。
对收到的客户订货单进行审核,不合格时，向客户发出“情况说明书”;合格时，根据库存台账对订货单进行检验，若有货则向客户发出“发货单”，若缺货，则向采购部门发出“采购通知"。
五、应用题
1．参考答案：
报表

出库单
入库单
F3：库存台账

登记购入流水账
P1
F1：购入流水账

修改库存台账
P3

制作报表
P4

登记销售流水账
P2
F2：销售流水账

发货单
情况说明书
采购通知
合格订货单
订货单

审核
P1
F1：库存台账

检验
P2
客户
采购部门

3．参考答案:

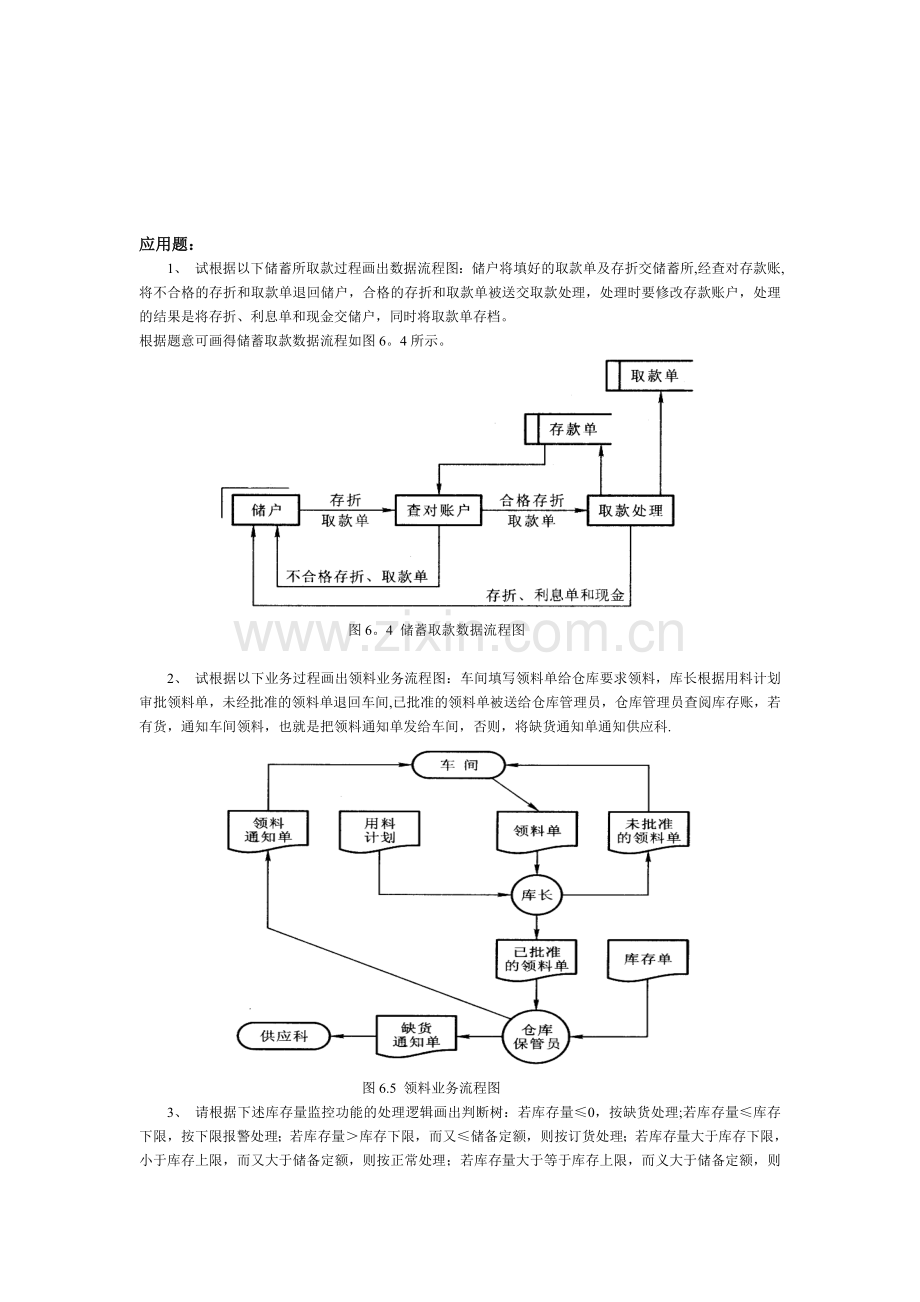

应用题：
1、 试根据以下储蓄所取款过程画出数据流程图：储户将填好的取款单及存折交储蓄所,经查对存款账,将不合格的存折和取款单退回储户，合格的存折和取款单被送交取款处理，处理时要修改存款账户，处理的结果是将存折、利息单和现金交储户，同时将取款单存档。
根据题意可画得储蓄取款数据流程如图6。4所示。

图6。4 储蓄取款数据流程图

2、 试根据以下业务过程画出领料业务流程图：车间填写领料单给仓库要求领料，库长根据用料计划审批领料单，未经批准的领料单退回车间,已批准的领料单被送给仓库管理员，仓库管理员查阅库存账，若有货，通知车间领料，也就是把领料通知单发给车间，否则，将缺货通知单通知供应科.

图6.5 领料业务流程图
3、 请根据下述库存量监控功能的处理逻辑画出判断树：若库存量≤0，按缺货处理;若库存量≤库存下限，按下限报警处理；若库存量＞库存下限，而又≤储备定额，则按订货处理；若库存量大于库存下限，小于库存上限，而又大于储备定额，则按正常处理；若库存量大于等于库存上限，而义大于储备定额，则按上限报警处理.
根据处理逻辑，可画出判断树如图6.6所示.

图6。6 判断树

4、 根据表6。1所示某零件库存订货判断表，画出相应的能判断是否补充订货的程序框图。
表6。1 某零件库存订货决策表
决策规则
1
2
3
4
5
条件
1。 库存≤重订货点
否
是
是
是
是
2。 上月有销售

否
是
是
是
3. 库存≤临界点

是
否
否
4. 需要该外购件的产品正在生产

是
否
行动
1。 进行订货

√
√

2。 不进行订货
√
√

√
根据题中所示外购件库存订货决策表,可画出如图6。8所示的判断订货的程序框图。

图6。8 判断订货的程序框图

5、经对某公司原手工管理工资系统调查得知，该公司月末发工资,处理过程是：每月20～25日由财务科根据已存档的上月工资发放清单和人事科送来的人员工资变动表，抄写本月工资发放清单中的前三项(工资发放清单共六项：部门、姓名、基本工资j款、应发工资和签名栏X总务科每月26日将扣款清单送交财务科，由财务科按扣款清单将扣款数填入本月工资发放清单。最后计算出每个职工应发工资数，并填入工资发放清单、请按以上过程画出数据流程图。
根据题意画得的工资系统数据流程图如图6.9所示。

图6.9 工资系统数据流程图

6、 图7.2是一个数据流程图，虚线外是人工处理部分，试按此图画出信息系统流程图。
按题中图7.2所示数据流程图画得的信息系统流程图如图7.5所示.在这里，数据流程图中的处理1和处理2合并为信息系统流程图中的处理1；处理3和输出1合并为处理2；此外，信息系统流程图中还增加了一个中间文件。

图7。2 数据流程图
