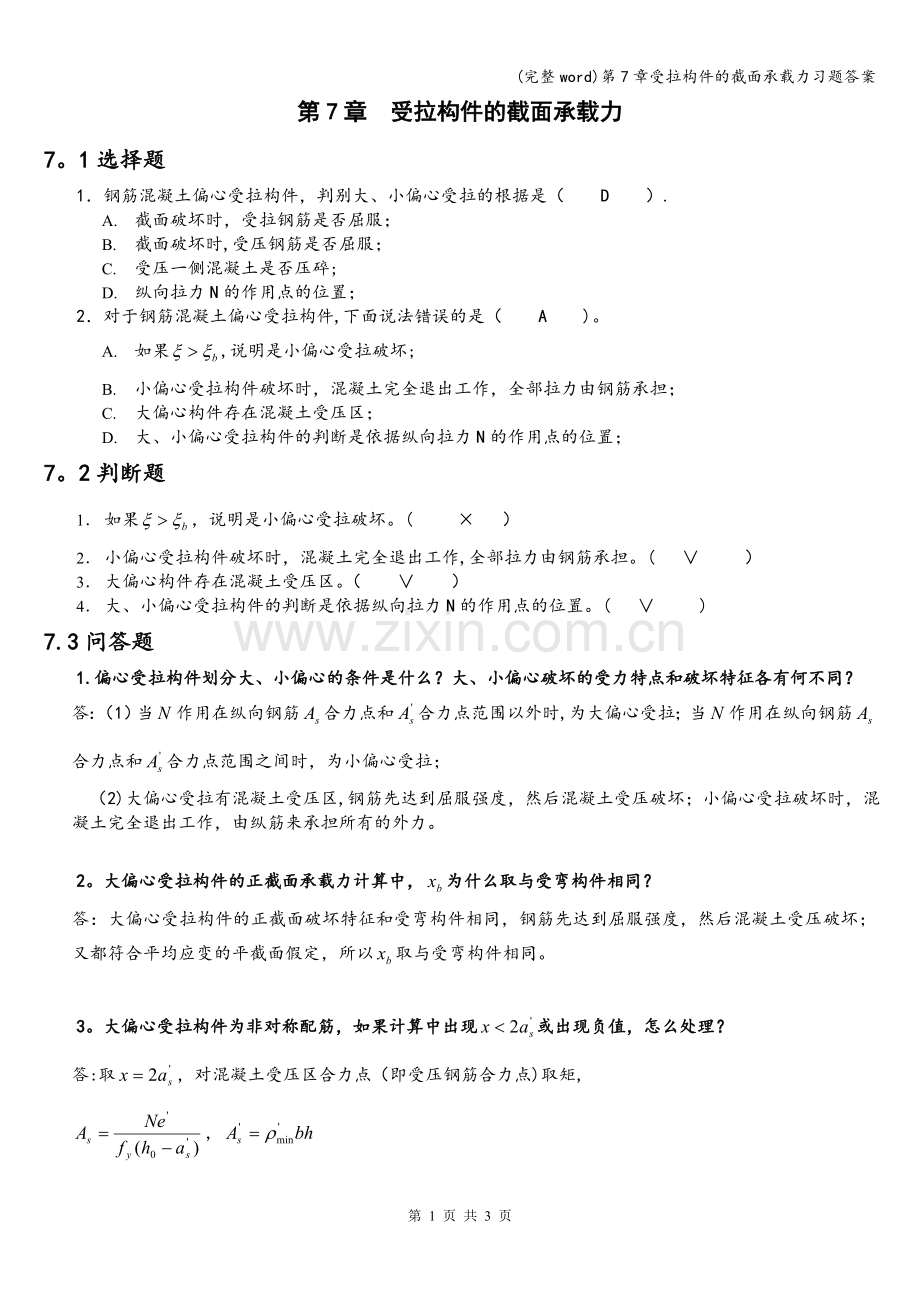

第7章 受拉构件的截面承载力
7。1选择题
1．钢筋混凝土偏心受拉构件，判别大、小偏心受拉的根据是（ D ）.
A. 截面破坏时，受拉钢筋是否屈服；
B. 截面破坏时,受压钢筋是否屈服；
C. 受压一侧混凝土是否压碎;
D. 纵向拉力N的作用点的位置；
2．对于钢筋混凝土偏心受拉构件,下面说法错误的是（ A )。
A. 如果,说明是小偏心受拉破坏;
B. 小偏心受拉构件破坏时，混凝土完全退出工作，全部拉力由钢筋承担；
C. 大偏心构件存在混凝土受压区；
D. 大、小偏心受拉构件的判断是依据纵向拉力N的作用点的位置；
7。2判断题
1． 如果，说明是小偏心受拉破坏。( × ）
2． 小偏心受拉构件破坏时，混凝土完全退出工作,全部拉力由钢筋承担。( ∨ ）
3． 大偏心构件存在混凝土受压区。（ ∨ ）
4． 大、小偏心受拉构件的判断是依据纵向拉力N的作用点的位置。( ∨ )
7.3问答题
1.偏心受拉构件划分大、小偏心的条件是什么？大、小偏心破坏的受力特点和破坏特征各有何不同？
答：（1）当作用在纵向钢筋合力点和合力点范围以外时,为大偏心受拉；当作用在纵向钢筋合力点和合力点范围之间时，为小偏心受拉；
（2)大偏心受拉有混凝土受压区,钢筋先达到屈服强度，然后混凝土受压破坏；小偏心受拉破坏时，混凝土完全退出工作，由纵筋来承担所有的外力。

2。大偏心受拉构件的正截面承载力计算中，为什么取与受弯构件相同？
答：大偏心受拉构件的正截面破坏特征和受弯构件相同，钢筋先达到屈服强度，然后混凝土受压破坏；又都符合平均应变的平截面假定，所以取与受弯构件相同。

3。大偏心受拉构件为非对称配筋，如果计算中出现或出现负值，怎么处理？
答:取，对混凝土受压区合力点（即受压钢筋合力点)取矩,
，

4.为什么小偏心受拉设计计算公式中，只采用弯矩受力状态,没有采用力受力状态，而在大偏心受拉设计计算公式中，既采用了力受力状态又采用弯矩受力状态建立？
答：因为，大偏心受拉有混凝土受压区,钢筋先达到屈服强度，然后混凝土受压破坏；小偏心受拉破坏时，混凝土完全退出工作，由纵筋来承担所有的外力。

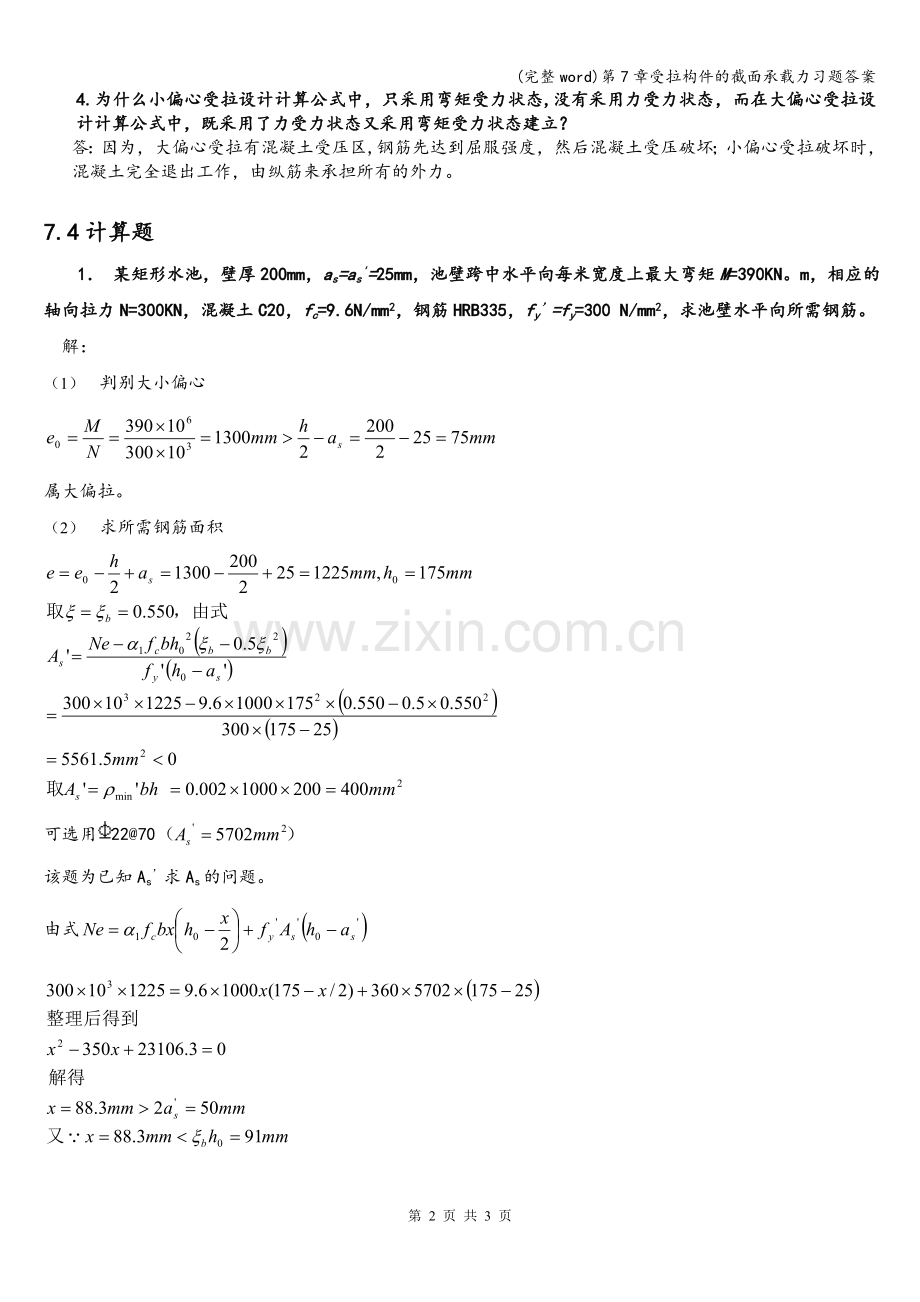

7.4计算题
1． 某矩形水池，壁厚200mm，as=as'=25mm，池壁跨中水平向每米宽度上最大弯矩M=390KN。m，相应的轴向拉力N=300KN，混凝土C20，fc=9.6N/mm2，钢筋HRB335，fy’=fy=300 N/mm2，求池壁水平向所需钢筋。
解：
（1） 判别大小偏心

属大偏拉。
（2） 求所需钢筋面积

可选用22@70
该题为已知As’求As的问题。
由式

则

可选用30＠70mm（）

2． 某混凝土偏心拉杆, b×h=250mm×400mm，as=as’=35mm，混凝土C20，fc=9。6N/mm2，钢筋HRB335,fy’=fy=300 N/mm2，已知截面上作用的轴向拉力N=550KN，弯矩M=60KN·m ，求：所需钢筋面积.
解：
1）判别大小偏心

轴向力作用在两侧钢筋之间，属小偏拉。
2）求所需钢筋面积

选用214
选用422
