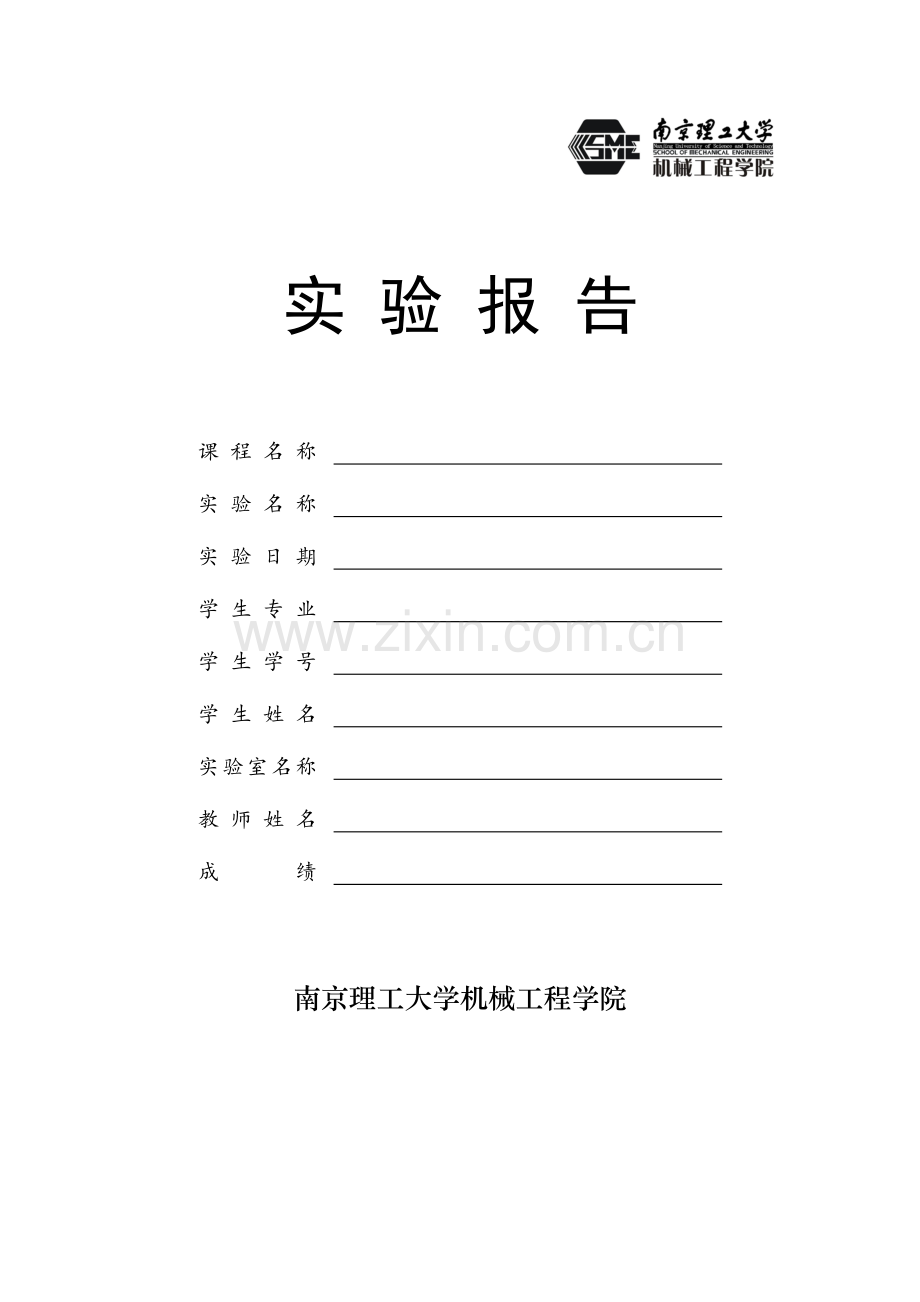

实 验 报 告

课程名称

实验名称

实验日期

学生专业

学生学号

学生姓名

实验室名称

教师姓名

成绩

南京理工大学机械工程学院
绘图综合技能实验
一、 实验目的
为了加强学生绘图能力，提高绘图效率，本实验室面向全校本科生开设计算机辅助绘图实验.配合机械制图课程的学习,利用计算机绘图软件AutoCAD,绘制二维零件图和正等轴测图。通过实验练习,进一步培养学生的空间想象能力,学习制图标准，为后续课程的学习打下基础。
二、 实验要求
1、 学习AutoCAD软件的功能；
2、 学习AutoCAD软件的基本参数和绘图环境的配置；
3、 学习AutoCAD软件的绘图和编辑命令；
4、 学习AutoCAD软件的尺寸标注方法;
5、 学习AutoCAD软件的正等轴测图绘制方法；
6、 学习AutoCAD软件的打印输出方法。
三、 实验内容
1、 回答下列问题：
1) 完整叙述什么叫CAD？
答：计算机辅助设计，是指导和利用计算机高效处理图形的能力,协助工程技术人员完成产品设计过程各阶段的工作.包括对产品进行辅助设计、分析、修改和优化。
2) 在AutoCAD中，AutoCAD中标注主要有哪些元素组成
答： 尺寸界线、尺寸线、标注文字、箭头、中心标记

3） 在创建图案填充时,边界的确定有两种方式，分别是什么以及两者的区别是？
答：两种方式为：拾取点和选择对象;
区别:拾取点方式，是在绘图区以拾取点方式指定填充区域,
选择对象方式为在绘图区中以选择对象方式指定填充区域。
4）简述BLOCK与WBLOCK二个命令的区别？
答:使用BLOCK命令创建的图块被称为内部图块，只能在定义它的图形文件中调用,随定义它的图形一起保存，存储在图形文件内部；
使用WBLOCK命令创建的块称为外部块,是将已定义的的内部图块或所选对象以文件形式保存到电脑中，可在其他文件中调用。
5)图层中哪些图层是不能够删除的？
答： 1） 0图层
2） 依赖于外部参照图层
3） 当前图层
4） 存在图形对象的图层
2、 填空
1）AutoCAD是由 Autodesk公司于 年推出的交互式绘图软件。
（美国、1982年)
2）在AutoCAD中有许多常用的快捷功能键，其中正交的快捷键为 ，对象捕捉的快捷键 ， 切换等轴测图的方向 .
(F8、F3、F5）
3）使用多行文本编辑器时，其中%%C表示________、％％D表示________、
%%P表示________。
（ 直径、度数、正负）
4）POLYGON命令最多可以绘制 条边的正多边形。
(3-1024）
5）若要将当前视图中的某一区域进行放大显示，则应通过 方式来
调整视图显示.
（窗口缩放)
6）图层的属性主要包括 、 、 。
(颜色、线型、线宽）
3、 单项选择题
1）AutoCAD软件的基本图形格式为?（　 D　　）
A )*。MAP B）＊.LIN C）*。LSP D） *。DWG
2）下面四种点的坐标表示方法中，哪一种是绝对直角坐标的正确表示？（　B　）
A) 25；32 B）25，32 C） @25，32 D) 25 32
3）图层的颜色确定以后,在该层上可以?（　C　)
A )只能画出一种颜色的线条 B) 只能画出三种颜色的线条
C） 能画出多种颜色的线条 D） 只能画出两种颜色的线条
4)图形元素圆有多少个特征点?（　B　）
A) 3 B） 5 C) 4 D） 1
5）刚刚绘制了一圆弧，然后点击直线按钮，直接回车或鼠标右键,结果是（　C　）
A） 以圆弧端点为起点绘制直线，且过圆心 B） 以直线端点为起点绘制直线
C） 以圆弧端点为起点绘制直线，且与圆弧相切 D） 以圆心为起点绘制直线
4、 多项选择题
1）删除对象的方法有 (   A B C     ）
A） ERASE   B)右击对象-—删除  C） 选中对象按“Delete” D）选中并回车
2)保存图层状态设置时可以保存（　A B C　）.
A）图层控制状态 B）图层特性 C）图层名 D）上述3项都不能
3)下列命令可以对图形对象进行复制的有（ A B C）
A )CO B) CP C） COPY D） CY
4）用阵列命令“array”阵列对象时有以下阵列类型:(  B　D　)
A）曲线阵列 B)矩形阵列 C）正多边形阵列 D）环形阵列
5）用缩放命令“scale"缩放对象时：（  B C D ）
A）可以只在X轴方向上缩放 B) 可以通过参照长度和指定的新长度确定
C） 基点可以选择在对象之外 D） 可以缩放小数倍
5、 绘制下列图形并打印输出
1） 根据图1，绘制图形(包括图框和标题栏),并标注尺寸；
2） 根据图2，绘制机件的三视图，标注尺寸，并绘制机件的正等轴测图.
3） 打印所绘制的图形(A4图纸)
四、 实验结果
提交报告和图纸。

图1 绘制图形并标注

图2 绘制三视图及其正等轴测图
