1.1 空调冷水机组开、关机程序
开机程序（详见附图一）
1.1.1 说明：
A、 启动前的准备
l 检查电源：包括主受电柜电源，开关柜电源，双头切换开关在正常位置，主机控制柜按顺序（水路电磁阀、冷却泵启动器、冷冻泵启动器、主机开关柜合闸）送电，线电压允许按铭牌标定+5 %，最大不能超过+10%。
l 检查水压：打开通过主机热交换器的所有水路闸阀（旁通阀除外），水泵通电启动后观察运行水压是否正常。
l 检查阀门：液体截止阀、安全阀和油压阀是否确定完全打开。
l 检查油位：油位是否在上视镜中~下视镜中。
B、 注意：当冷水机组连续通电12小时以上，油温预热到50℃(离心机) / 21℃（螺杆机），冷却水泵、冷冻水泵和冷却水塔已经运行，并且在蒸发器和冷凝器的进出水压建立了0.04-0.06 Mpa（螺杆机组）、0.1Mpa（离心机组）的稳定压差前提，(如果水压差不在正常范围必须检查确认)才能启动主机。
C、 启动空调主机：
将控制中心面板的启动开关按到启动位置（按下压缩机开关后此开关自动弹回到运转位置）。在延时50秒（离心机组）、30秒（螺杆机组）后，机组起动。

1.1.2 运行检查
1.1.2.1 线电压 一般为380+10 %
1.1.2.2 线电流 ＜机组标称满载电流
1.1.2.3 油位 上油镜中~下油镜中（离心机组），下油镜1/2以上（螺杆机组）
1.1.2.4 油温 48℃~65℃（离心机）/ 25℃~45℃（螺杆机）
1.1.2.5 制冷剂压力 R22冷媒
低压480-520KpaG（冷冻水温＝7.2°C）、
高压1000-1400KpaG（根据冷却水温）
R134a冷媒
低压 240-270KpaG（冷冻水温＝7.2°C）
高压 600-1000KpaG（根据冷却水温）

1.1.2.6 负载变化范围 50 ~ 100 %FLA（离心机）/ 10~ 100 %滑阀（螺杆机）
1.1.2.7 冷冻水温度 出水7℃、回水12℃（标准空调工况）
1.1.2.8 冷却水温度 出水37℃、回水32℃（标准空调工况）
1.1.2.9 注意：当出现某些保护功能致使机组停机时，未弄清停机原因前严禁再开机。

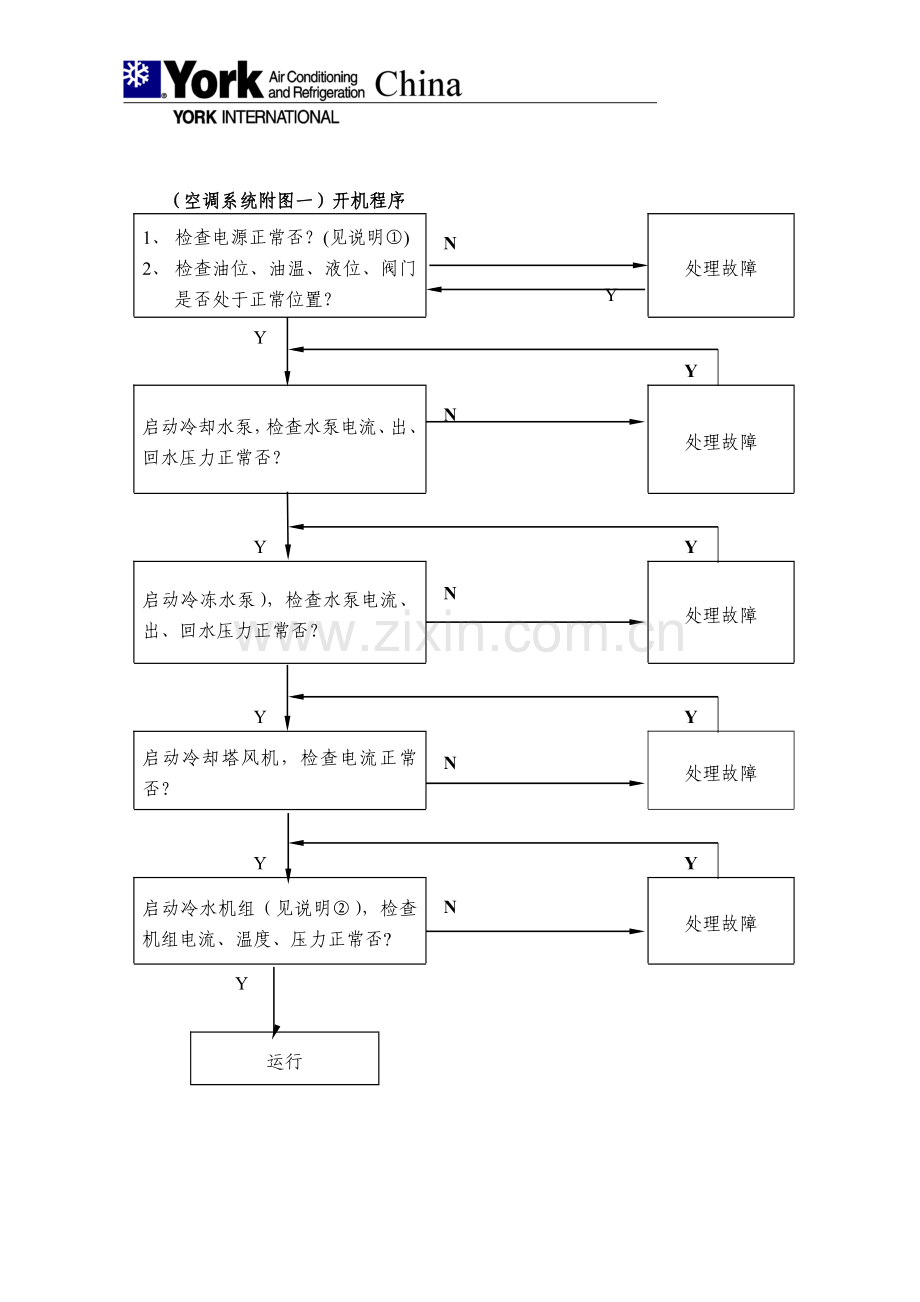

（空调系统附图一）开机程序

1、 检查电源正常否？(见说明①)
2、 检查油位、油温、液位、阀门是否处于正常位置？
N
处理故障

Y

Y

Y

启动冷却水泵，检查水泵电流、出、回水压力正常否？
N
处理故障

Y

Y

启动冷冻水泵），检查水泵电流、出、回水压力正常否？
N
处理故障

Y

Y

启动冷却塔风机，检查电流正常否？
N
处理故障

Y

Y

启动冷水机组（见说明②），检查机组电流、温度、压力正常否?
N
处理故障

Y

运行

1.1.3 关机程序
关机程序与开机程序相反。先停冷水机组主机（在主机控制中心上，任何模式下按压缩机开关至停止位置） 关闭冷却塔风机 （大约10分钟后）停冷却水泵 停冷冻水泵（ 可以根据情况选择开停） 停风柜及盘管风机等末端设备。
为节约用电，主机、水泵的运行由空调值班工视具体情况控制。
注意：停机后应继续保持机组处于通电预热状态，以便再次启动准备，非特别故障情况严禁将机组的配电开关打到OFF位置。
