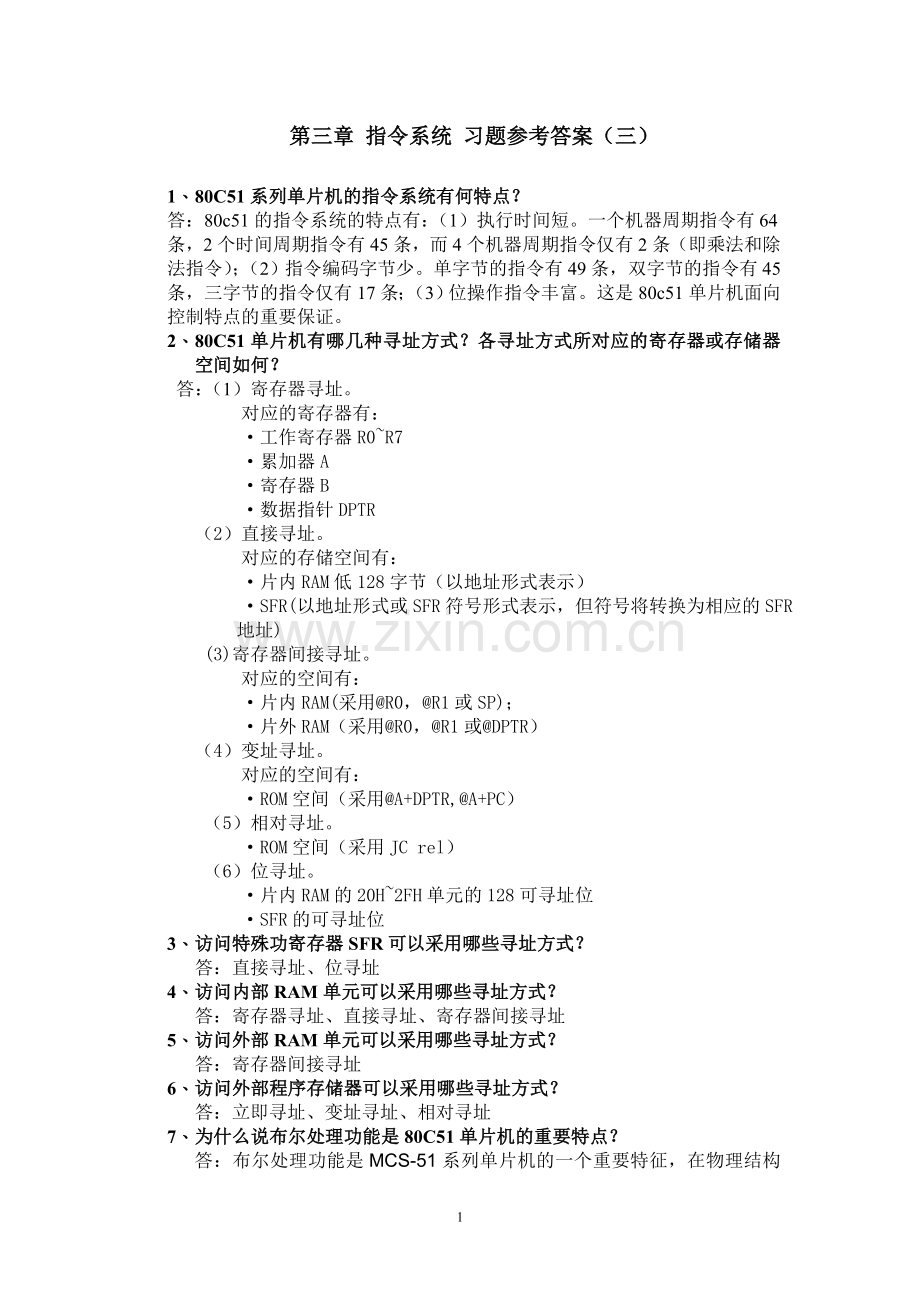

第三章 指令系统 习题参考答案（三）1、 80C51系列单片机的指令系统有何特点？答：80c51的指令系统的特点有：（1）执行时间短。一个机器周期指令有64条，2个时间周期指令有45条，而4个机器周期指令仅有2条（即乘法和除法指令）；（2）指令编码字节少。单字节的指令有49条，双字节的指令有45条，三字节的指令仅有17条；（3）位操作指令丰富。这是80c51单片机面向控制特点的重要保证。2、 80C51单片机有哪几种寻址方式？各寻址方式所对应的寄存器或存储器空间如何？答：（1）寄存器寻址。 对应的寄存器有：工作寄存器R0R7 累加器A 寄存器B 数据指针DPTR （2）直接寻址。 对应的存储空间有： 片内RAM低128字节（以地址形式表示） SFR(以地址形式或SFR符号形式表示，但符号将转换为相应的SFR地址)(3)寄存器间接寻址。 对应的空间有： 片内RAM(采用R0，R1或SP)； 片外RAM（采用R0，R1或DPTR）（4）变址寻址。 对应的空间有： ROM空间（采用A+DPTR,A+PC） （5）相对寻址。ROM空间（采用JC rel） （6）位寻址。 片内RAM的20H2FH单元的128可寻址位 SFR的可寻址位3、 访问特殊功寄存器SFR可以采用哪些寻址方式？答：直接寻址、位寻址4、 访问内部RAM单元可以采用哪些寻址方式？答：寄存器寻址、直接寻址、寄存器间接寻址5、 访问外部RAM单元可以采用哪些寻址方式？答：寄存器间接寻址6、 访问外部程序存储器可以采用哪些寻址方式？答：立即寻址、变址寻址、相对寻址7、 为什么说布尔处理功能是80C51单片机的重要特点？答：布尔处理功能是MCS-51系列单片机的一个重要特征，在物理结构上，MCS-51单片机有一个布尔（位）处理器，对位地址空间具有丰富的位操作指令。它在进行位操作时，以进位标志做为位累加器。8、 对于80C52单片机几个内部RAM还存在高128字节，应采用何种方式访问？答：对片外RAM进行访问时，需要以下四条指令进行： 读：（1） MOVX A,DPTR; （2） MOVX A,Ri; 写：（3） MOVX DPTR,A;（4） MOVX Ri,A;9、 试根据指令编码表写出下列指令的机器码。（1） MOV A ，88H（2） MOV R3， 50H（3） MOV P1.1, #55H（4） ADD A, R1（5） SETB 12H答: 指令对应的机器码为(1) 74H (2)ABH (3) 75H (4) 27H 10、 完成某种操作可以采用几条指令构成的指令序列实现，试写出完成以下每种操作的指令序列。（1） 将R0的内容传送到R1；（2） 内部RAM单元60睥内容传送到寄存器R2；（3） 外部RAM单元1000H的内容传送到内部RAM单元60H；（4） 外部RAM单元1000H的内容传送到寄存器R2；（5） 外部RAM单元 10000H的内容传送到外部RAM单元2000H。答：(1)MOV A, R0; MOV R1,A; (2) MOV R2,60H; (3)MOV DPTR,#1000H; MOVX A,DPTR; MOV 60H,A; (4)MOV DPTR,#1000H; MOVX A,DPTR; MOV R2,A; (5)MOV DPTR,#1000H; MOVX A,DPTR; MOV R0,#2000H; MOVX R0,A;11、 若（R1）30H，（A）40H，（30H）60H，（40H）08H。试 分析执行下列程序段后上述各单元内容的变化。答：MOVX A,R1 ;A=60H MOV R1,40H ; (30H)=08H MOV 40H,A ;(40H)=40H MOV R1,#7FH ;(R1)=7FH即最终结果为 (R1)=7FH, (40H)=40H, (30H)=08H,( A)=60H12、若（A）E8H，（R0）40H，（R1）20H，（R4）3AH，（40H）2CH，（20）0FH，试指出CY、AC和OV的值。答： （1）MOV A, R0 ; (A)=2CH, R0=40H （2）MOV 40H,#0FH ; (40H)=0FH （3）ADD A,R4 ; (A)=22H, (CY)=1, (AC)=1, (OV)=0 （4）SWAP A ; (A)=8EH （5）DEC R1 ; (20H)=0EH, (R1)=20H （6）XCHD A, R1 ; (A)=EFH, (20H)=08H, (R1)=20H13、若（50H）40H，试写出执行以下程序段后累加器A、寄存器R0及内部RAM的40H、41H和42H单元中的内容各为多少？答： MOV A ,50H ; (A)=40H MOV R0, A ; (R0)=40H MOV A,#00H ; (A)=00H MOV R0, A ; (40H)=00H MOV A ,3BH ; (A)=(3BH) MOV 41H, A ; (41H)=(3BH) MOV 42H, 41H ; (42H)=(3BH) 即最终结果为 （R0）=40H , (40H)=00H , (A)=(3BH) ,(41H)=(3BH) , (42H)=(3BH)14、试用位操作指令实现下列逻辑操作。要求不得改变未涉及位的内容。（1）使ACC。0置位；（2）清除累加器高4位；（3）清除ACC.3, ACC.4, ACC.5, ACC.6.答：(1) CLR ACC.0 ; 使ACC.0置位 (2) CLR ACC.7 CLR ACC.6 CLR ACC.5 CLR ACC.4 (3) CLR ACC.3 CLR ACC.4 CLR ACC.5 CLR ACC.615、试编写程序，将内部RAM的20H、21H和22H三个连续单元的内容存入2FH、2EH和2DH单元。答： MOV A,20H MOV R0,#2FHLOOP: MOV R0,A INC A DEC R0 CJNE R0,#2CH, LOOP SJMP $16、试编写程序，完成两个16位数的减法：F4DH2B4EH，结果存入内部RAM的30H和31H，31H单元存差的高8位，30H单元存差的低8位答： CLR CMOV A, #4DH MOV R0,#4EH SUBB A,R0 MOV 30H, R0 MOV A,#7FH MOV R0,#2BH SUBB A,R0 MOV 31H, R017、试编写程序，将R1中的低4位数与R2中的高4位数合并成一个8位数，并将其存入在R1中。答：MOV A, R2 MOV 40H,R1 MOV R1,#40H XCHD A,R1 MOV R1,A18、试编写程序，将内部RAM的20H和21H单元的两个无符号数相乘，结果存放在R2、R3中，R2中存放高8位，R3存放低8位。答：MOV A,20H MOV B,21H MUL AB MOV R2, B MOV R3, A19、若（CY）1，（P1）10100011B，（P3）01101100B。试指出执行下列程序段后，CY、P1口及P3口内容的变化情况。答：MOV P1.3, C MOV P1.4, C ; (P1)=10111011B MOV C, P1.6 ; (CY)=0 MOV P3.6, C MOV C, P1.0 ; (CY)=1 MOV P3.4, C ; (P2)=00111100B 即最终为 （CY）=1 ,(P1)=10111011B ,(P2)=00111100B20、若单片机的主频为12MHz，试用循环转移指令编写延时20ms的延时子程序，并说明这种软件延时方式的优缺点。答：分析：一个机器周期=12个晶振周期=1us 利用一对内外循环，运行20000个机器周期，从而延迟20ms。 汇编程序如下： LOOP: MOV R1,#00H INC R1 NEXT: MOV R0,#00H INC R0 NOP CJNE R0,#13H , NEXT NOP CJNE R1,#C8H,LOOP SJMP $ 5
