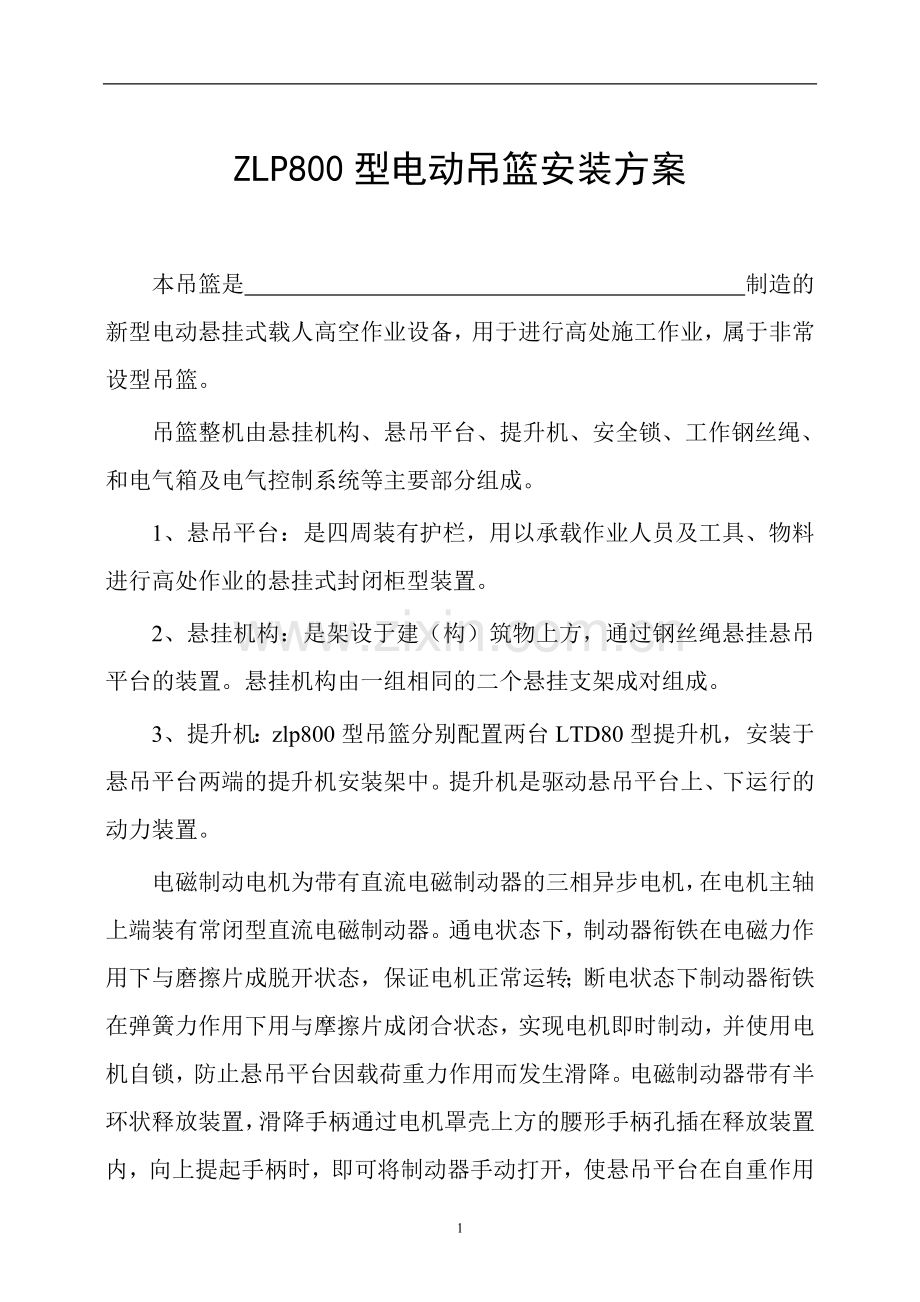

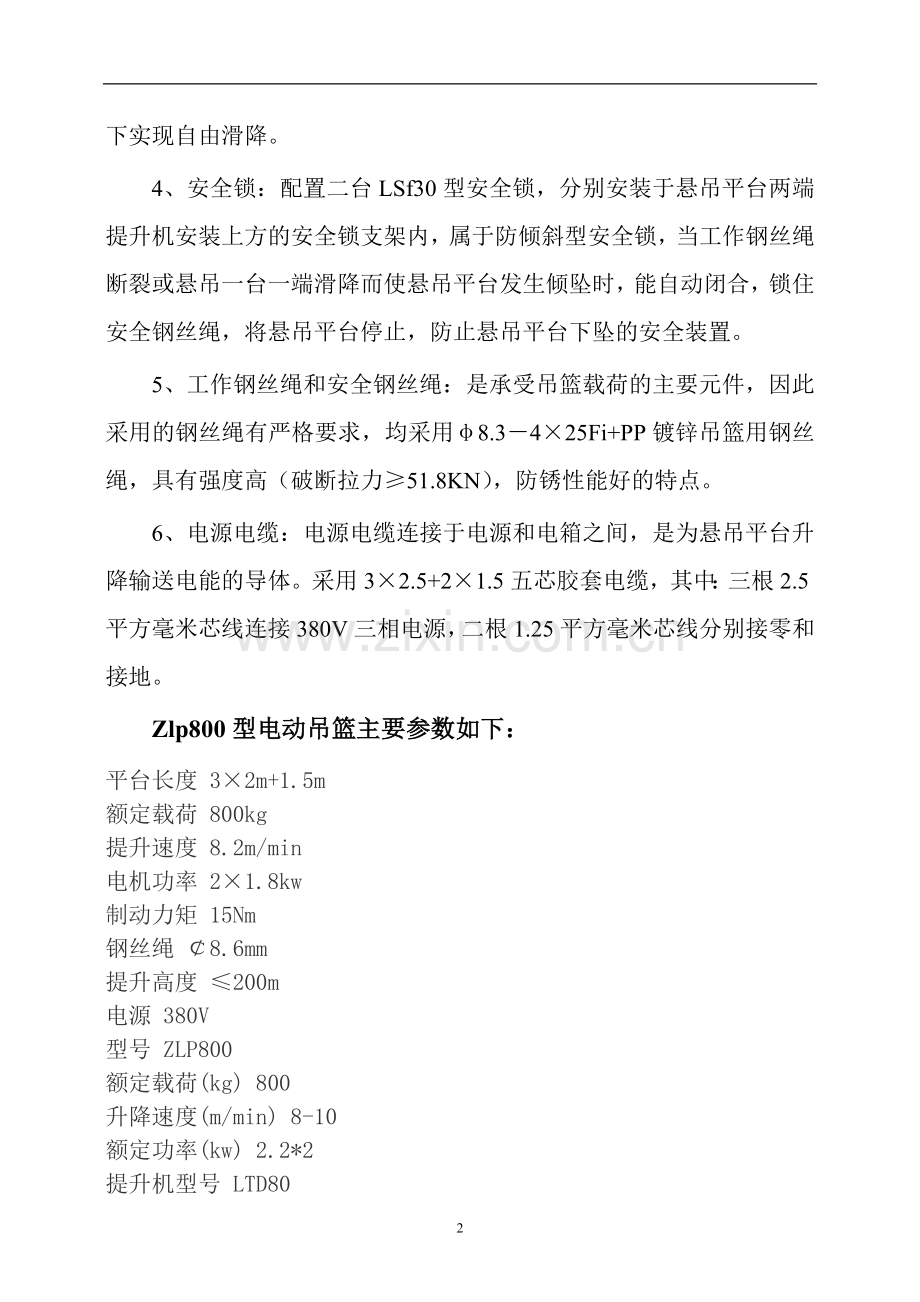

ZLP800型电动吊篮安装方案本吊篮是 制造的新型电动悬挂式载人高空作业设备，用于进行高处施工作业，属于非常设型吊篮。吊篮整机由悬挂机构、悬吊平台、提升机、安全锁、工作钢丝绳、和电气箱及电气控制系统等主要部分组成。1、悬吊平台：是四周装有护栏，用以承载作业人员及工具、物料进行高处作业的悬挂式封闭柜型装置。2、悬挂机构：是架设于建（构）筑物上方，通过钢丝绳悬挂悬吊平台的装置。悬挂机构由一组相同的二个悬挂支架成对组成。3、提升机：zlp800型吊篮分别配置两台LTD80型提升机，安装于悬吊平台两端的提升机安装架中。提升机是驱动悬吊平台上、下运行的动力装置。电磁制动电机为带有直流电磁制动器的三相异步电机，在电机主轴上端装有常闭型直流电磁制动器。通电状态下，制动器衔铁在电磁力作用下与磨擦片成脱开状态，保证电机正常运转；断电状态下制动器衔铁在弹簧力作用下用与摩擦片成闭合状态，实现电机即时制动，并使用电机自锁，防止悬吊平台因载荷重力作用而发生滑降。电磁制动器带有半环状释放装置，滑降手柄通过电机罩壳上方的腰形手柄孔插在释放装置内，向上提起手柄时，即可将制动器手动打开，使悬吊平台在自重作用下实现自由滑降。4、安全锁：配置二台LSf30型安全锁，分别安装于悬吊平台两端提升机安装上方的安全锁支架内，属于防倾斜型安全锁，当工作钢丝绳断裂或悬吊一台一端滑降而使悬吊平台发生倾坠时，能自动闭合，锁住安全钢丝绳，将悬吊平台停止，防止悬吊平台下坠的安全装置。5、工作钢丝绳和安全钢丝绳：是承受吊篮载荷的主要元件，因此采用的钢丝绳有严格要求，均采用8.3425Fi+PP镀锌吊篮用钢丝绳，具有强度高（破断拉力51.8KN），防锈性能好的特点。6、电源电缆：电源电缆连接于电源和电箱之间，是为悬吊平台升降输送电能的导体。采用32.5+21.5五芯胶套电缆，其中：三根2.5平方毫米芯线连接380V三相电源，二根1.25平方毫米芯线分别接零和接地。Zlp800型电动吊篮主要参数如下：平台长度 32m+1.5m额定载荷 800kg提升速度 8.2m/min电机功率 21.8kw制动力矩 15Nm钢丝绳 8.6mm提升高度 200m电源 380V 型号 ZLP800 额定载荷(kg) 800 升降速度(m/min) 8-10 额定功率(kw) 2.2*2 提升机型号 LTD80 安全锁型号 LSF30 悬挂机构重量(kg) 350 工作平台尺寸(k*w*h) (2500*3)*760*1450 升降部分重量(kg) 580 吊篮进场吊篮进场可根据现场情况分批进场。双方指派专门负责人，对进场的配件和设备进行清点，办理交接手续。 安装过程1、人员配备：出租单位派技术人员现场指导，并配备专职安全员现场监督，使用单位根据出租单位要求，提供相应人员配合，准备工人8名，主要负责：搬运、协助安装。2、搬运：水平搬运包括平台、绳坠铁、电器系统；垂直搬运包括屋面悬挂装置、钢丝绳、电缆线、配重铁。3、工具配备：由出租单位自备（运部件时需工地电梯配合）。4、安装要求： 安装前必须对吊篮各部件进行检查核对； 工作钢丝绳两吊点间距离与平台长度相同； 确认屋面悬挂装置安装合格后方可进行其他安装； 严格按照ZLP800型高处作业吊篮使用说明书安装简介作业。施工方法每台吊篮安装顺序图如下：悬挂机构 钢丝绳 垂放钢丝绳 配重块悬吊平台 穿钢丝绳、平台正位 安全锁 电器箱 提升机 靠墙轮 重锤运行前调整 限位块1、悬挂机构的安装悬挂机构安装于建筑物的顶面。将悬挂机构的零组、件和钢丝绳吊运至顶面后，在平面图标注的位置进行安装。安装顺序如下图：调节座 前座 调整调节座高度 前梁 中梁调节座 后座 调整调节座高度 后梁 调整前、后座距离 上支柱 加强钢丝绳 螺旋扣组件张紧加强钢丝绳 钢丝 悬挂机构定位 垂放钢丝绳 配重块安装及调整：安装地面选择水平面，遇有斜面时，在脚轮下面用木板靠垫平，将前、后座脚轮用木楔楔紧固定。如安装面是防水保温层时，在前后座下加垫5厘米厚木板，防止压坏防水保温层面。可调式悬挂支架的调节支座高度使前梁下侧面略高于女儿墙(或其它障碍物)高度，在可能情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定。前梁伸出端悬伸长度为1.5米左右。前、后座间距离在场地允许情况下，尽量调整至最大距离。两个支架间距离调整至前梁悬伸端点间距离比悬吊平台长度小35厘米。张紧加强钢丝绳时，使前梁略微上翘35厘米，产生预应力，提高前梁刚度。装夹钢丝绳时，绳夹的数量是3个，U型开口在钢丝绳尾端对侧，且方向一致。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起。垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放。钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧。悬挂支架定位后，将前、后座脚轮用插销固定。配重块每块25公斤，将配重块均衡套置于后座的四根配重块安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷按下式计算确定。 (见下图) 配 重 示 意 图a bh 配 重w（w1+w2）配重块数 Xa(w1+w2)/12.6b式中：a前梁悬伸长度(毫米)b前、后座间距离(毫米)w1悬吊平台总质量，包括悬吊平台、提升机、安全锁、电器箱、重锤、钢丝绳及1/2电缆质量之和(公斤)w2最大工作载荷(公斤)2、悬吊平台的安装悬吊平台的安装顺序：前栏片 前栏片 前栏片底 座 底 座 底 座 提升机安装架(两端)后栏片 后栏片 后栏片悬吊平台的安装、调整选择平整的地坪做安装面。各基本节对接处对齐，预紧后整个平台框架平直。安装两端提升机架使安全锁支架朝向平台外侧。装成后均匀紧固全部连接螺栓。铝合金选调平台用特殊方型垫圈。3、安装锁及提升机的安装安装锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。提升机安装于悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳时用手小心将绳引出，防止钢丝绳头部冲击地面而受损。4、电气箱的安装电气箱安装于悬吊平台中间部位的后(高)栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上。电气箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插件插头插入电箱下端的相应插座中。5、通电、检查通电前检查电源是380V三相接地电源，电源电缆接出处可靠固定。顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。钢丝绳连接处的绳扣装夹正确，螺母拧紧可靠。悬垂钢丝绳应分开，无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装正确、连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。电缆接插件接插正确无松动，保险锁扣可靠锁紧。电缆施工立面上无明显突出物或其它障碍物。通电后检查及要求：闭合电箱内开关，电气系统通电。将转换开关置于左位置，分别点动电箱门及操纵开关的上升和下降按钮，左提升机电正反运转。将转换开关置于左位置，分别点动电箱门及操纵开关的上升和下降按钮，右提升机电正反运转。将转换开关置于中间位置，分别点动电箱门及操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。将转换开关置于中间位置，启动左右提升机电机后，按下电箱门上紧停按钮(红色)，电机停止运转。旋动紧停按钮使其复位后，可继续启动。将转换开关置于中间位置，启动左右提升机电机后，分别按下各行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续启动。6、穿钢丝绳穿工作钢丝绳：位于悬挂机构前梁端头内侧位置的二根钢丝绳是工作钢丝绳，穿入提升机内。将钢丝绳穿入端穿过安全锁摆臂上的滚轮槽后，插入提升机上端进绳口，至插不进时将钢丝绳略微提起后用力下插，使钢丝绳插紧于提升机。转动转换开关并按下相应的上升按钮，使钢丝绳平稳地自动穿绕于提升机的传动盘上。将穿出的钢丝绳通过提升机支架下端的引导滑轮将钢丝绳引放到悬吊平台外侧。两端提升机分别穿绳至钢丝绳拉紧时即刻停止，然后将转换开关转至中间位置，点动上升按钮，同时拉住悬殊吊平台两端，使其在自重作用下平稳处于悬吊状态，防止悬吊平台离开地面时与墙面或其它物体撞击。待悬吊平台离地约2030厘米时停止上升，并检查悬吊平台是否处于水平状态，如有倾斜，可将转换开关转至低端位置，并点动上升按钮，使悬吊平台低端提升直至处于水平位置。7、穿安全钢丝绳位于悬挂机构前梁端头外侧的二根钢丝绳是安全钢丝绳，穿入安全锁内。穿绳时，将钢丝绳穿入端插入安全锁上方的进绳口中，用手推进，自由通过安全锁后，从安全锁下方的出绳口将钢丝绳拉出，直至将钢丝丝绳拉紧。8、重锤的安装重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将半个片夹在钢丝绳下端离开地面约56厘米，然后用螺栓紧固于钢丝绳上。9、验收、交接安装完毕后，组织有关人员进行验收检查，由相关人员签字后方可投入使用。10、电动吊篮的拆卸1、拆卸前对吊篮进行全面检查，记录损坏情况；2、拆卸的方法步骤：A.将平台停放平整的地面上，拆下绳坠铁；B.切断电源；C.将电缆从临时配电箱和吊篮上拆下，并卷成圆盘。D.将钢丝绳卸下拉到上方，并卷成圆盘扎紧；E.最后卸屋面悬挂装置，并做好保护工作。验收1、我公司安装负责人进行自检，并填写检查单；2、双方派检查人员对吊篮安全、运行进行检查验收，内容如下： 平台及悬挂机构，安装是否符合要求； 有配重的重量及块数是否符合要求； 悬挂机构的抗倾覆系数是否大于2； 挑梁外伸是否符合要求； 电器系统有无安全保护装置，电缆有无破损； 安全锁及提升机是否正常。3、根据验收情况签字交接。九、使用前培训当吊篮交付使用后，对操作人员进行现场培训。我公司派工程技术人员进行培训，合格后方可上岗。设备正常使用后，我公司长期派1-2名技术员现场维护、指导、检查安全使用。十、拆卸1、拆卸前应对吊篮进行全面检查，记录损坏情况；2、拆卸的方法步骤： 将平台停放平整的地面上，拆下绳坠铁； 切断电源； 将电缆从临时配电箱和吊篮上拆下，并卷成园盘； 将钢丝绳卸下拉到上方，并卷成园盘扎紧； 最后卸屋面悬挂装置，并做好保护工作。十一、安全注意事项：1、屋面悬挂装置应水平摆放，以确保篮体平台保持水平状态上下进行。2、吊篮使用现场距整机10米范围内不得有高压线及高压装置。3、安装中要划出安全区，防止高空作业坠落物伤人。4、安装完毕后，屋面机构的所有部件禁止任何人挪动。5、载荷试验：根据生产厂家提供的证明，载荷试验已在吊篮出厂前做过，用户可省略不做。6、资料：包括资质、合同、安装方案、说明书、吊篮合格证、安全锁合格证、建委编号等。设备验收：屋面机构、钢丝绳、安全锁试验、试运行等。 租赁公司 年 月 日11
