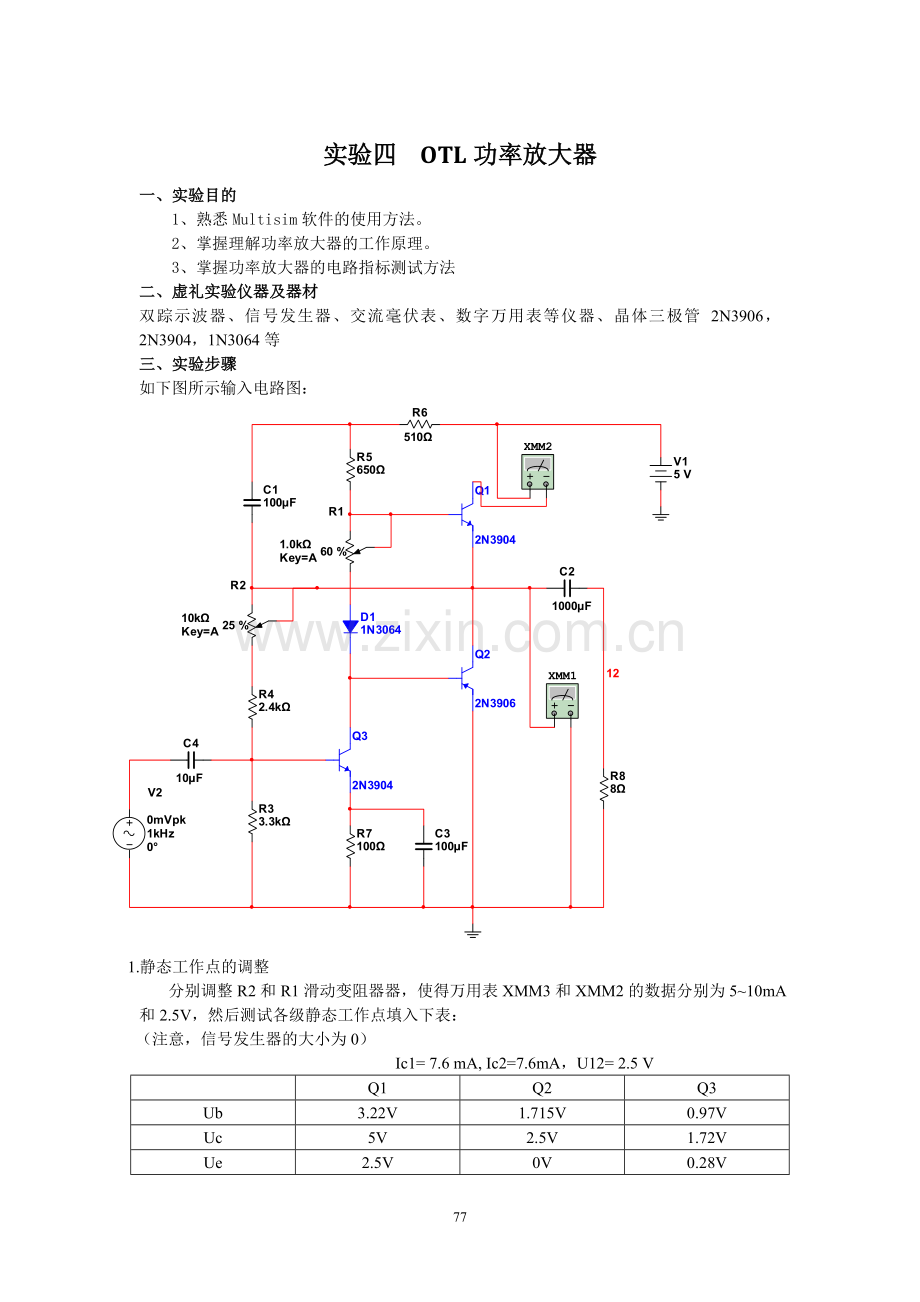

实验四 OTL功率放大器
一、实验目的
1、熟悉Multisim软件的使用方法。
2、掌握理解功率放大器的工作原理。
3、掌握功率放大器的电路指标测试方法
二、虚礼实验仪器及器材
双踪示波器、信号发生器、交流毫伏表、数字万用表等仪器、晶体三极管 2N3906，2N3904，1N3064等
三、实验步骤
如下图所示输入电路图：

1.静态工作点的调整
分别调整R2和R1滑动变阻器器，使得万用表XMM3和XMM2的数据分别为5~10mA和2.5V，然后测试各级静态工作点填入下表：
（注意，信号发生器的大小为0）
Ic1= 7.6 mA, Ic2=7.6mA，U12= 2.5 V

Q1
Q2
Q3
Ub
3.22V
1.715V
0.97V
Uc
5V
2.5V
1.72V
Ue
2.5V
0V
0.28V

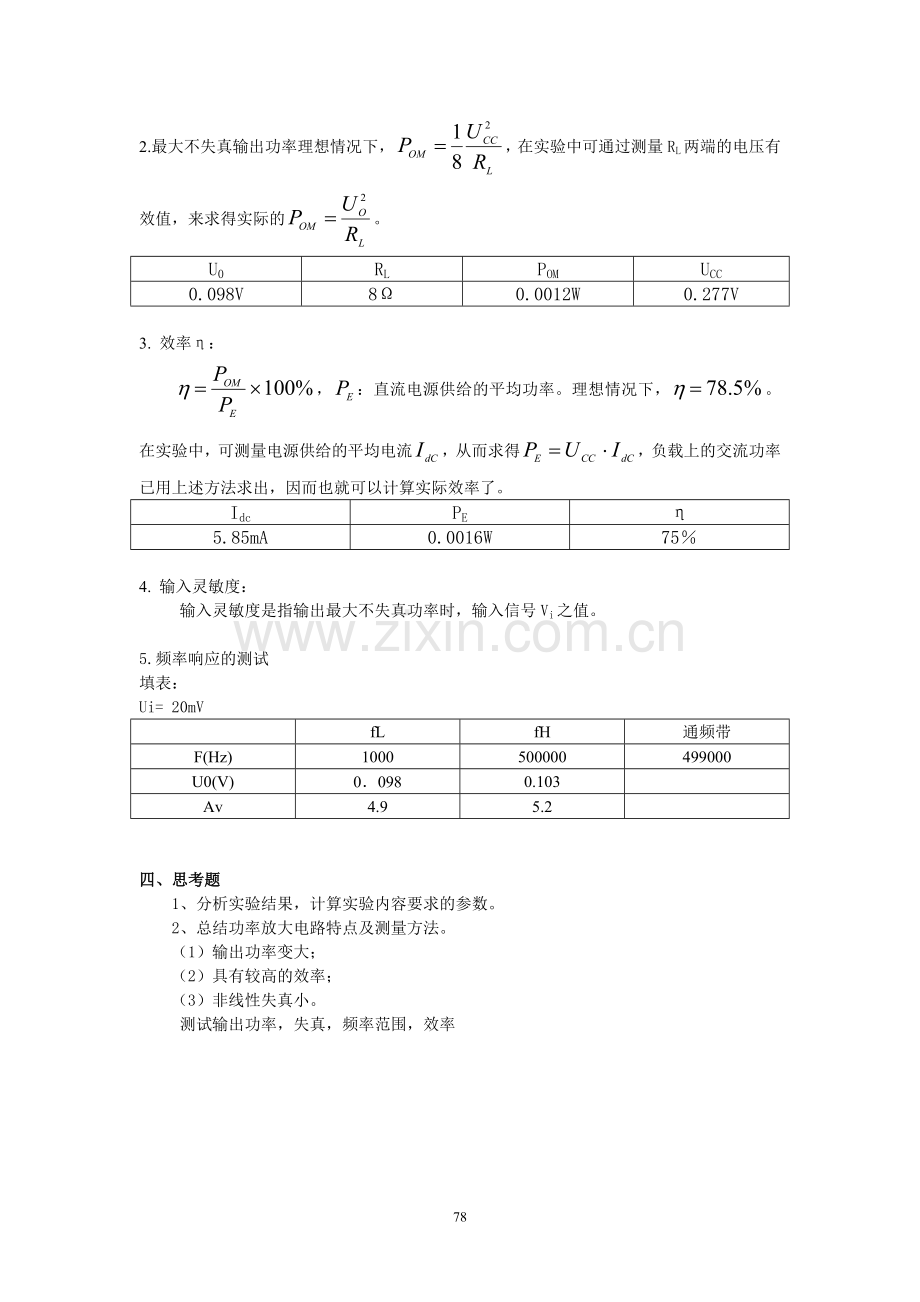

2.最大不失真输出功率理想情况下，，在实验中可通过测量RL两端的电压有效值，来求得实际的。
U0
RL
POM
UCC
0.098V
8Ω
0.0012W
0.277V

3. 效率η：
，：直流电源供给的平均功率。理想情况下，。在实验中，可测量电源供给的平均电流，从而求得，负载上的交流功率已用上述方法求出，因而也就可以计算实际效率了。
Idc
PE
η
5.85mA
0.0016W
75％

4. 输入灵敏度：
输入灵敏度是指输出最大不失真功率时，输入信号Vi之值。

5.频率响应的测试
填表：
Ui= 20mV

fL
fH
通频带
F(Hz)
1000
500000
499000
U0(V)
0．098
0.103

Av
4.9
5.2

四、思考题
1、分析实验结果，计算实验内容要求的参数。
2、总结功率放大电路特点及测量方法。
（1）输出功率变大；
（2）具有较高的效率；
（3）非线性失真小。
测试输出功率，失真，频率范围，效率
