电脑版厂XX废水站改造及回用工程项目可行性研究报告.doc

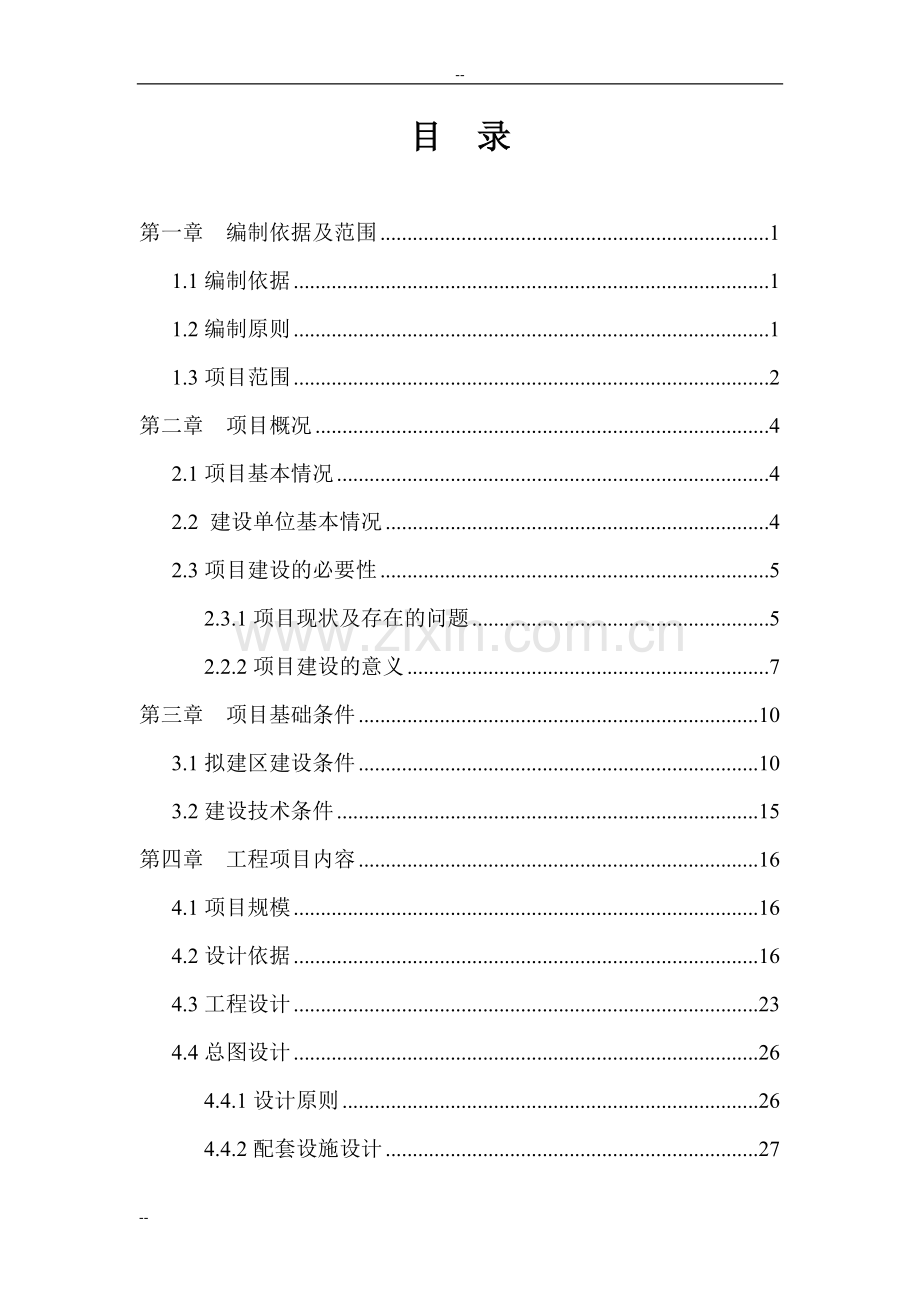

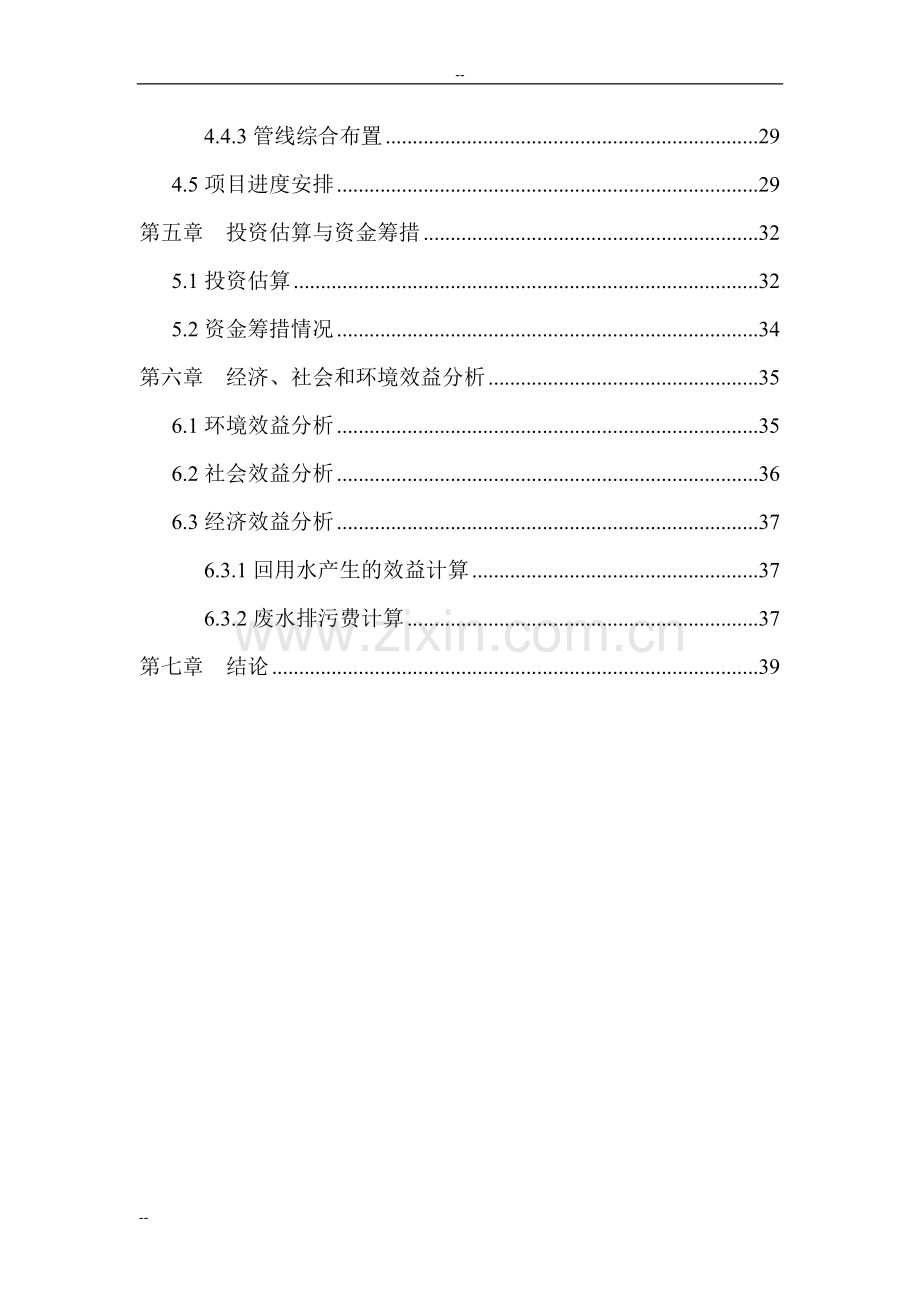

-目 录第一章 编制依据及范围11.1编制依据11.2编制原则11.3项目范围2第二章 项目概况42.1项目基本情况42.2 建设单位基本情况42.3项目建设的必要性52.3.1项目现状及存在的问题52.2.2项目建设的意义7第三章 项目基础条件103.1拟建区建设条件103.2建设技术条件15第四章 工程项目内容164.1项目规模164.2设计依据164.3工程设计234.4总图设计264.4.1设计原则264.4.2配套设施设计274.4.3管线综合布置294.5项目进度安排29第五章 投资估算与资金筹措325.1投资估算325.2资金筹措情况34第六章 经济、社会和环境效益分析356.1环境效益分析356.2社会效益分析366.3经济效益分析376.3.1回用水产生的效益计算376.3.2废水排污费计算37第七章 结论39-第一章 编制依据及范围1.1编制依据中华人民共和国环境保护法，1989.12中华人民共和国水污染防治法，1996.05.15中华人民共和国水污染防治法实施细则，2000.03.20关于环境保护若干问题的决定，国务院文件（1996）31号深圳市节约用水条例，2005.2建设项目环境保护设计规定，（87）国环字第002号电镀废水治理设计规范，（GBJ 136-90）城市给水工程规划规范国标GB502898室外给水设计规范国标GBJ1386 1997年国民经济和社会发展第十一个五年规划纲要国务院关于落实科学发展观加强环境保护的决定广州市水环境功能区区划1.2编制原则根据国家“十一五”计划中有关技术、经济等方面的政策和厂区内部关于“持续改善环境”的要求，确定以下编制原则：(1) 认真贯彻国家关于环境保护的方针和政策，使设计符合国家的有关法规、规范和标准。(2) 工程要投资少，实施容易，建设周期短，见效快，充分发挥建设项目的社会效益、环境效益和经济效益。(3) 处理工艺效果稳定、流程简单可靠、运行管理方便，综合发挥最佳处理效果。(4) 在达到出水标准的前提下，不仅要减少投资，更要降低日常运行费用；并考虑到事故状态的应急处理措施。(5) 加强出水水质的监测和预警。(6) 在污水厂征地范围内，厂区总平面布置力求经济、合理，并充分利用土地，在满足构筑物布置的同时，尽量扩大绿化面积，使厂区环境和周围环境协调一致。(7) 采用先进的节能节水技术，减少厂区的总体用水量，降低废水处理系统的能耗及运行成本。(8) 采用先进、可靠的自动化控制技术，提高污水厂的管理水平，保证污水处理工艺运行在最佳状态，减轻工人的劳动强度。1.3项目范围广州市云坪工业区水质净化厂(添利站)项目建设主要范围如下：(1) 原废水处理设施的改造工程（达级排放标准）(2) 废水回用系统工程(3) 相关公共设施建设工程涵盖：废水分类、技术可靠的水处理与回用工艺技术、工艺流程图与平面布置图、分项投资、基建设施规格与数量、设备清单、使用药剂、运行成本、水质指标、消防、配电（总电力）等。41-第二章 项目概况2.1项目基本情况项目名称： 广州市云坪工业区水质净化厂(添利站)建设单位： 广州科技有限公司建设地点： 广州市萝岗区九龙镇九佛西路888号2.2 建设单位基本情况广州科技有限公司建立于1993年6月，位于萝岗区九龙镇九佛西路888号，隶属于美国惠亚集团，企业总投资460000万元，总占地面积150亩，建设面积67168平方米，其中生产区占地面积55168平方米。主要产品为多层线路板，现时产量2000Kft2/m，工业总产值328998万元，年上缴利税2亿元。在20032006年的PCB产值排名中居中国第一。添利公司自1994年到2006年先后建成5000m3/d的线路版废水处理系统（主要设施已被新系统取代）、10000m3/d普通废水处理系统、2500m3/d低污染废水处理系统以及4000m3/d复杂废水处理系统，同时进行了3次环评、试运行、竣工验收手续，已投入正常运行。添利公司2000年12月15日通过了劳氏ISO14001-1996认证。2006年2月通过ISO14001-2004认证。线路板的制作是应用印刷、照相、蚀刻及电镀等技术来制造细密的配线作为支撑电子零件间电路相互接续的组装基地，随着电子信息产品朝高度集成化、轻薄短小化的方向发展，装配方法亦逐渐朝着高密度及自动化装配的方向前进，我公司的线路板也由单纯的线路板演变成高密度化、多层化的配线与多机能化、高速处理化的基板。PCB的生产废水主要产生于PCB板之湿式制程如：洗板、化学清洗、火山灰磨板、内层显影、内层蚀刻、内层去膜、黑化、棕化、化学沉铜、版面电镀、图形电镀、冲板、沉锡、沉银、沉金、镀金、OSP、喷锡等工序。由于各湿式制程单元在生产过程使用各类化学原料，因此在生产操作过程中会间歇或连续性的排出各类无机性或有机性之高浓度废弃槽液及低浓度清洗槽液及低浓度清洗废水。废水成分复杂，并且浓度差距大，废水中主要含Cu2+、Ni2+、COD、酸、碱、EDTA、铜氨络合离子、乙醇胺等污染成份，增加了废水处理难度。添利公司的生产排放水量为15000m3/d，考虑公司近期发展设计废水处理能力取1.2倍系数，即设计水量为18000 m3/d。添利公司的第三次环境影响评价是基于我公司的最终产量为2680Kft2/m，废水排放总量将达到22000 m3/d。2.3项目建设的必要性2.3.1项目现状及存在的问题公司在1994-2005年间先后建成了3套工业废水处理系统，共分四期建设，各期建设内容、当前运行情况及存在的问题详见表2-1。表2-1 废水站运行情况统计表工程阶段处理效果(当前情况)废水量（m3/d）在用系统特点及不足CuCOD氨氮1期（作为4期的前处理）31020035020 302000（只能作为予处理）各类废水调节池由于地方限制没有同步扩建最多只有1hr停留时间。导致管沟废水增加。18台设备使用达811年，过滤器出水能力严重下降PH控制系统不足2期0.8 0.9806设计10000，实际8500 9500Cu不能达到1级排放标准。沉淀系统不足反冲洗水量大，专门收集池偏小由于水量加大，过滤能力不足污泥压滤机设备已经使用7年，老化、处理能力不足。3期（改处理复杂废水）3526016设计2500，实际3500由于纤维球系统改做活性炭过滤器，以除余氯对RO膜影响直接排放不达标，须增加2级处理4期11002030设计4000，实际不足改善铜氨废水和油墨废水的除铜效果受场地限制，二级反应和沉淀系统处理能力不足由表2-1的监测数据（由厂方提供）可看出，各期的铜离子都不能达到一级标准所要求的0.5mg/L，而COD及氨氮的处理效果也十分不理想。初步分析其原因，主要是由于原废水站设计时所要求达到的标准较低而导致处理力度不够；其次是进废水站的废水分类不合理，未能很好地发挥处理设施的处理能力；第三是因为部分处理设备的使用年限较长，已老化或损坏而达不到原设计处理量。2.2.2项目建设的意义依据原废水排放标准要求，本厂原废水处理系统以水污染物排放限值(DB44/27-2001)第二时段二级标准设计，但依照国务院关于落实科学发展观加强环境保护的决定和落实广东省”十一五”期间主要污染物排放总量控制目标,巩固广州市创模工作成果,我公司应启动污水治理设施改造工程,确保排放废水达到水污染物排放限值(DB44/27-2001)第二时段一级标准。在进一步大副度削减污染物排放总量的同时提高中水回用比例，确保到2008年底前工业废水中水回用率达到60%以上，主要污染物削减量达到市、区政府的要求。因此必需采取有效处理措施以满足污水更高的排放标准。同时根据表2-1的统计情况可知，由于处理设备使用年限较长，废水量随着产能增加而增大等原因，企业内原有的废水处理系统明显不能满足目前厂区内的污水处理需求。按照国家“十一五”环境规划的总体思想及企业内部关于“持续改善环境”的要求，除了需强化企业对污染物排放及废水治理设施的管理外，还需对企业现有的排污总量进行进一步的削减控制，以减轻对周边环境的污染负荷。因此，需对旧的废水治理设施进行改造及完善，并增设相应的新的废水处理设施，以满足所增加的废水处理需求及日益严格的废水治理要求。另外，污水再生利用作为我国一项重要的水资源利用对策正逐渐得到重视和实施，也是作为保护环境，防治水污染，缓解水资源不足的重要途径，污水回用已经成为不可逆转的趋势。根据2005年2月颁布的深圳市节约用水条例中的第三十八条“政府应当鼓励开展污水资源化和中水设施的研究和开发，加快污水回用设施的建设。水务主管部门应当积极采取措施，按照国家规定的创建节水型城市要求，提高污水的回用率。”和第三十九条“新建、扩建、改建污水处理厂应当按照节约用水规划建设相应的污水回用设施。”中的相关规定，增设污水回用设施是十分必要的。污水回用的举措不仅可以降低环境污染的负荷，还可以实现废水资源化回用，一举两得。综上，企业的废水原有设施的改造及废水回用系统工程的建设都是有益于改善企业自身环境及周边居民的生活环境，益于保护纳污水体九沸河不受进一步的污染,同时为满足国家“十一五”污染总量控制计划，节约水资源，添利公司废水升级处理与回用显得十分迫切。第三章 项目建设条件3.1自然环境状况项目拟建在广州市萝岗区九龙镇凤凰河西南侧，该地区与广州皆利士电子有限公司仅一河之隔，目前为河滩荒地，较适宜于建设新的废水及回用水处理设施。所需土地、水、能源、劳动力等条件当地能够解决。白云区东接增城市，西交南海市，南临越秀区，北界花都区，东南连天河、黄埔两区，东北邻从化市，西南靠荔湾区。全区总面积1042.7平方公里，相当于香港特别行政区的辖区面积，珠江、北江、流溪河流经区内，常住人口86万，外来暂住人口110万，白云区隶属广州市，现辖4个镇，15条行政街，港澳台同胞及海外侨胞超过25万。3.1.1地理位置扩建项目的地理坐标为东经1132850北纬232508。扩建项目位于广州市白云区钟落潭镇九佛管理区广州厂内，厂址东面是九佛河公路与荔枝林，西面200米均是果林，南面50米处是上进化工厂，北面300米处是凤尾村。见附图一和附图二。3.1.2地质地貌九佛管理区周围有剥蚀、侵蚀地貌的丘陵台地及河积地貌的冲积平原与九佛丘陵台地的过渡区。下分三个区和一条逆地层断裂。（1）九佛丘陵台地区从九佛管理区镇区起向西北至杨大岭（标高349m，黄海高程，减0.586时即为珠江基点高程，下同）、猪仔夹（125m）、九佛农工商联合公司穗北公司的亨美岗（67m），凤尾村的石古岭（95m）一线为九佛丘陵台地区。基岩由燕山期黑云母花岗岩组成，高程30-100m。（2）广从断裂带登塘段广从断裂带自从化市塘料、温泉、和睦、太平至广州市九佛、钟落潭、太和、良田、三元里、白鹅潭、芳村止，延绵95Km，走向北东53度，倾向北西，倾角65-70度，为受地壳内力与重力作用影响使岩石产生破裂、破碎、变形的断裂带，宽度为1Km至数米不等。登塘断裂段自太平镇的大埔起经九佛电器厂前至黄荡钸、石古岭一带，属逆断层，宽3-5m，无渗漏现象。恰为九佛丘陵台地的西北部国边缘线。（3）登塘低台地区基本位于广从断裂带登塘段的西北面，延至太平镇屈洞、太平发电厂、九佛工业园西线、登塘村之南、九佛河与105国道交界的九佛桥一带的窄长地块即为登塘台地区。基岩由第三系砾岩、砂砾岩、古英砂岩及粉砂质泥岩组成，紫红色者多，于九佛电器厂、穗北公司后山、九佛工业园都见到第三系岩层的多处露头呈紫红色；高程一般15-50m。（4）流溪河下游冲积平原杨村湴湖片流溪河自从化市大坳坝至白云区人和坝江段称为下游，花都市北兴镇杨村与钟落潭镇新和村、湴湖村、登塘村、黎家塘村的平原地区。高程2-10m多。流溪河太平至黎家塘段穿越该平原。3.1.3气候九佛管理区紧靠北回归线(N23.5线)，属南亚热带海洋性季风气候，温暖湿润，4-10月为雨季和汛期。多年年平均气温21.8，1月最低气温0，8月最高气温38.7；年降水量为1657mm,5-8月为雨季，占全年降雨的61.25%，11月-翌年2月雨量较少,占全年10.32%,历年最大雨量为2865mm(1920),最小雨量1113mm(1916年)；年蒸发量1276mm；年日照1862小时,年太阳总辐射为439.02千焦/厘米2，年均气压21900帕；相对湿度77%。3.1.4水文根据粤府函1999第553号文广东省地表水环境功能区划与穗府199359号文广州市水环境功能区区划，项目所在地属于非水源保护区，根据规划本项目污水站出水排入九佛河,但在区划中并没具体提到九佛河执行的水环境标准，因此本项目根据文件精神与该区域功能区区划，将九佛河水质标准定为执行地表水环境质量标准（GB3838-2002）IV类标准。九佛河又名大坑水、凤尾水，发源于白云区帽峰山西麓，流经沙田水库、莲塘、九佛七星庄，至枫园下基沿九佛公路两旁分九佛东支和九佛西支，到风尾村再汇合为九佛水，流经厂、边庄至黎家塘汇入流溪河，全长24km，集水面积74.5 km2, 年径流量为9124.2万m3。根据水文实测流量为0.92m3/s，流速为0.06m/s；丰水期的实测流量为1.95m3/s，流速为0.09m/s。.其上源沙田水库有效库容489万m3；于风尾稍北、穗北实业公司之南还接纳了源于猪仔夹，含白汾水库在内，长7.3km的白汾水。白汾水库集水面积3.7 km2,有效库容209万m3；另坝下1.3km至亨美庄旁，还有一长4.0km，称为亨美沟的分支，接纳穗北实业公司、广州畜牧机械厂等污水经登塘村农田流入流溪河左灌渠，并不排入流溪河。九佛河上游的水环境功能为农业灌溉和水库鱼类用水，下游主要为农业灌溉用水；折汾水库的水环境功能主要为水库鱼类用水。3.2社会环境概况拟建污水站位于广州市白云区，该区约900平方公里。地势东高西低，东部丘陵地带林木茂盛，果树满坡，风光宜人；中部广花平原一马平川，菜田溢翠，稻海流金；西部珠江水系河网交织，鱼塘泛银，五秀飘香。白云区土地资源丰富，农业以种养业为主，蔬菜、水果、畜牧水产是白云区农业的三大支柱行业，石马桃花、萧岗菜心、竹料马蹄、江村黄鸡等久负盛名。工业以轻工业为主，建材、食品、制鞋、电子、电器、制药等行业为支柱。白云区交通发达，路网完善，是广州市东、西、北的交通要冲。新旧白云国际机场都座落在区内；贯穿境内的铁路干线包括京广、广三和武广电汽化铁路；公路更加发达，南北走向有:京珠高速、105、106、107国道、新广从路、广清高速、机场高速、地铁2号线和轻轨等。东西走向有：广深高速、广佛高速、北环高速、一环路、二环路、华南快速干线、九太公路等，区内等级公路的公里密度达到1.1km/km2以上，大大高于全国（0.12km/km2）和全省(0.5km/km2)的水平，成为全国最发达的公路网络之一。白云区山清水秀，风光旖旎，气候宜人，旅游资源十分丰富，全区自然景观、休闲胜地令人流连忘返。流溪河畔的石马桃花公园、竹料体育旅游休闲带、蚌湖农业生态观光区等足以满足都市人暂离喧嚣，返朴归真的乐趣，尤其是帽蜂山森林公园，更是融高山、水库、古庙、溪水于一体的新景观。白云区在改革开放以来,经济得到了快速、持续、健康的发展,早在1996年，就被评为广东省首批“农村小康达标县（区）”，并进入“全国百强县（区）”。白云区2000年国内生产总值为127.53亿元,比1999年増长12.78%，人均国内生产总值18570元，比1999年増长9.45%。经济发展产业结构在白云区得到进一步优化，农业基础地位得到加强，农业生产经营已向龙头带动的集约经营时代转变，产业化、集约化程度进一步提高；工业生产进入了以集中开发高科技含量、高附和值、技术比较先进的新一代私营企业和外资企业为主要发展动力的时期；第三产业发展加快，已经成为国民经济新的经济增长点。三次产业比例从1995年的27：36：37已经成功地调整到今天的15：38：47。3.3建设技术条件拟建用地与原废水处理设施及大部分厂区距离不远，输水管道铺设工作难度不大。县水资源局和镇水务站对河道桥梁的建设有着丰富的管理经验。同时，以上工程将采取招标的形式，聘请专业的设计公司及施工队伍进行施工，可保证技术条件。第四章 工程项目内容4.1项目规模添利公司的生产排放水量为15000m3/d，考虑公司近期发展设计废水处理能力取1.2倍系数，即设计水量为18000 m3/d。添利公司的第三次环境影响评价是基于我公司的最终产量为2680Kft2/m，废水排放总量将达到22000 m3/d。4.2设计依据同时根据原有污水处理系统分水情况及改造要求等综合考虑，确定各废水的分类及水质情况详见下表。（1） 进水水质及水量表4-1 废水进水水质一览表序号废水种类（平均）水质（mg/l）备注水量（m3/d）PHCu2+CODHN3-N其它A火山灰废水564530 40/400s/cm火山灰磨板，铜粉、火山灰2000B低电导废水7.62.530 35350s/cmIC洗板、开料洗板、DI水洗2000C一般含铜废水34406080/微量Sn2+,CN-多流程的水洗段。主要含Cu8200D有机清洗废水9-1010500 800/褪膜/显影后水洗及其保养废水、膨胀2000E铜氨废水91170906080120碱性蚀刻后水洗700F含镍废水34207080Ni2+250G含铅废水23306080Pb2+30N络合废水48.54060150220/沉铜EDTA、黑化络合、乙醇胺1000H油墨废液13540500021000/WF冲板机显影的抗焊油墨渣320I褪膜废液11146504000 20000/来自D/F冲板、蚀刻褪膜、PTH膨胀330J酸性废液33001500/酸浸、磨板酸洗200K碱性废液1012120 20000/图电/OSP/黑化/PTH的酸浸80LKMnO4废液3050PTH除胶渣30M综合废水435300/药水缸设备保养的多种酸、碱及溶剂640O除油废液2000 5000图电/OSP/黑化/PTH/金拉的除油100P膨胀废液80000+PTH膨胀15Q含氟废水F-PTH/金拉25RNPS废液11020图电/OSP/黑化/PTH微蚀、硝酸炸棍80小计1800019含银废液12204050Ag沉Ag220褪Sn/Pb13000-500015000-25000/Pb:2000-4000蚀刻后褪Sn421酸性蚀刻废液12100g/L内层蚀刻氯化铜氨、氨2023含镍废液金拉224含金废液金拉1.525含钯废液金拉、PTH0.826含锡废液沉锡、图电锡缸2小计57.3注：以上数据主要来源于甲方资料及同类废水的水质情况，其中新建污水站主要处理上表A-R项废水部分，设计处理能力为18000m3/d。N类废水要考虑回用，R类废液要萃取铜再进入C类废水处理。（2） 设计水量废水回用分两期建设的要求，并考虑到厂方提出设计废水处理能力取1.2系数的要求，本期方案采用设计水量如下表：表4-1 废水进水设计水量一览表序号废水种类平均水量设计流量备注（m3/d） (m3/h)1火山灰废水200090按照22h/d2低电导废水200090按照22h/d3一般含铜废水8200360按照22h/d4有机清洗废水2000100按照20h/d5铜氨废水70035按照20h/d6含镍废水25012按照22h/d7含铅废水301.4按照22h/d8络合废水100050按照20h/d9油墨废液32016按照20h/d10褪膜废液33016按照22h/d11酸性废液200批式处理12碱性废液80批式处理13KMnO4废水30批式处理14综合废水60090按照20h/d15除油废液100批式处理16膨胀废液15批式处理17含氟废水251.1按照22h/d18NPS废液80批式处理小计18000（3）出水水质 1、处理后废水指标处理后的废水应达到广东省地方标准水污染排放限值（DB44/26-2001）一级标准，该标准具体见下表：表4-3 水污染排放限值（DB44/26-2001）一级标准序号污染物一级标准处理后水质1总镍1.0mg/L1.0mg/L2COD90mg/L90mg/L3SS60mg/L60mg/L4pH69695色度40倍40倍6总铜0.5mg/L0.5mg/L7总铅1.0mg/L1.0mg/L8总铬1.5mg/L1.5mg/L9总氰化物0.5mg/L0.5mg/L10NH3-N10mg/L10mg/L2、回用水比例及指标本项目要求采纳工艺先进、可靠。设备运行成本低、操作自动化。使废水回用率为60%，即回用量10800m3/d，水质达到3种要求: v 4000m3/d满足磨板要求或冷却循环水要求；v 5800m3/d达到自来水要求,可作为DI水系统的原水；v 1000 m3/d达到城市绿化和杂用水要求。表4-4 循环冷却水的水质要求项目单位冷却水的水质补充冷却水的水质标准标准值趋 势腐蚀结垢pH值6.5-8.0+6.58.5电导率/cm800+200浊度NTU1氯离子CI-mg/L+50硫酸根离子SO42-mg/L200+50总铁Femg/L1+0.3总碱度以CaCO3计mg/L100+50总硬度以CaCO3计mg/L200+50硫离子S2-mg/L测不出+测不出铵离子NH4+mg/L1.0+测不出二氧化硅SiO2mg/L50303、自来水水质要求表4-5 自来水水质要求项 目限 值常规指标电导率160s/cm铜1 mgL总硬度(以CaCO。计)450 mgL铁03 mgL浊度1NTU特殊指标锰01 mgLpH6585铝02 mgL锌10 mgL挥发酚(以苯酚计)0002 mgL耗氧量(CODMn，以02计)3 mgL(特殊情况5 mgL)毒理学指标氰化物005 mgL氟化物10 mgL铅001 mgL硝酸盐(以N计)10 mgL(特殊情况20 mgL)4、绿化与杂用水的水质要求市政绿化的中水一般是由城市污水厂经过深度处理后作为水源，我国于1989年颁布的生活杂用水水质标准（CJ25.T-89）及于2002年颁布的城市污水再生利用城市杂用水水质标准（GB/T 18920-2002），均是以城市污水为基础制定的。表4-6 绿化与杂用水的水质要求项目单位水质标准项目单位水质标准PH69铁mg/L/色度30锰mg/L/浊度（NTU）mg/L10溶解氧mg/L1.0溶解性总固体mg/L1000总余氯mg/L接触30分钟后1.0BOD5mg/L20总大肠菌群个3氨氮mg/L20嗅无不快感阴离子表面活性剂mg/L1电导率s/cm300（4） 回用水要求根据PCB行业和广东省“十一五”计划的排污总量控制思想及企业自身的建设情况，废水回用系统将分两期建设，一期二期的总回用率将分别达到30%和60%。4.3工程设计（1） 回用水处理工艺设计目前回用水处理领域中，较常用的方法有反渗透与离子交换法，关于反渗透与离子交换的选择，作如下比较，详见下表：表3-7 反渗透与离子交换工艺比较反渗透离子交换水回用率65-80%70-80%再生药剂无有操作控制易难能耗高低操作周期长期连续8-24小时/周期适应性COD, M+M+从表3-7中可以看出，虽然反渗透能耗较高，但由于其不需再生药剂，处理综合成本与离子交换相当，但考虑到操作控制简单、适应范围广、可连续操作等优点，故本项目建议选用反渗透作为回用处理的主体工艺。（2）络合废水处理工艺设计络合废水的产生：络合废水主要来源于化学镀铜和微蚀后的清洗水。络合废水的特点：络合废水主要污染成分包含OH-、Cu2+、NH4+、COD(主要由甲醛、EDTA等有机物引起)。 络合废水处理工艺的设计思路：根据络合废水的污染特点，主要设计采用物化+生化法对其进行处理。（3）普通清洗水处理工艺设计普通清洗水的产生：普通清洗水主要源于部分前处理清洗工序、成型清洗工序及镀Sn等清洗工序的清洗水等。普通清洗水的特点：普通清洗水的污染成分较轻，主要为Cu2+、微量COD、酸等成分。普通清洗水处理工艺的设计思路：根据普通清洗水的污染特点，主要设计采用物化法对其进行处理。（4）含铜废水处理工艺设计含铜废水的产生：含铜废水主要源于镀铜、锡等工序的后段清洗水。含铜废水的特点：含铜废水的污染成分较轻，主要为Cu2+、微量COD、酸等成分。含铜废水处理工艺的设计思路：根据含铜废水的污染特点，主要设计采用物化法对其进行处理。（5）油墨废水处理工艺设计油墨废水的产生：油墨废水主要来源于显影剥膜等工序中的后段清洗水以及除油清洗水。油墨废水的特点：油墨废水中的污染成分主要有pH值、重金属、SS及COD值等。油墨废水处理工艺的设计思路：根据油墨废水的污染特点，主要设计采用物化+生化法对其进行处理。（7）含氰废水处理工艺设计含氰废水的产生：含氰废水主要产生于镀金线，主要以Au与CN-形成的Au（CN-）2-形式存在。含氰废水的特点：含氰废水的主要污染物为CN-，CN-在遇到酸性物质时会还原成毒性很强的氰气,对人体和环境危害很大。含氰废水处理系统的设计思路：在车间中，Au（CN-）2-已大部分回收，所以从车间排放到废水处理站的废水中氰含量较小，但考虑到氰化物是剧毒物，仍设计采用经典的碱性氯化法。（8）含镍废水处理工艺设计含镍清洗水的产生：含镍清洗水主要为厂方在镀镍过程中产生的清洗废水。含镍清洗水的特点：含镍清洗水的污染成分主要为Ni2+、 酸碱和SS，污染成份较为单一，主要为无机污染物。含镍清洗水处理系统的设计思路：因含镍清洗水中含镍的浓度较高，并且镍是一类污染物，故需将含镍清洗水单独收集、单独处理和单独监测。含镍清洗水成分较单一，经过传统经典的混凝沉淀等化学手段即可达到实现达标排放。4.4总图设计4.4.1设计原则(1) 与厂区总体规划相衔接，并与周边环境相协调；(2) 满足工艺要求并按照不同功能分区布置，用绿化带隔开；(3) 废水站功能明确，构筑物布置紧凑，美观大方；(4) 处理构筑物之间间距的确定，考虑各管道施工维修方便；(5) 按照建成范围或废水站要求，进行绿化小品布置，并采取绿化措施进行隔离。在废水站内各个构筑物、建筑物的周围及废水站周围进行绿化，既美化了环境，又对整个废水站的建筑起到了烘托作用。废水站平面布置除了遵循上述原则外，具体还应根据城市主导风向、进水方向、排水具体位置、工艺流程特点及站址地形、地质条件等因素进行布置，既要考虑流程合理、管理方便、经济实用，还要考虑建筑造型、厂区绿化与周围环境协调等因素。新旧废水站相对位置见附图1，新废水站的平面总体布局及效果图分别见附图2、附图3。4.4.2配套设施设计配套设施区布置在厂区中部，主要由维修间及仓库、鼓风机房及配电间组成，靠近主要服务点。总平面布置详见总平面布置图。1、绿化设计厂区周围设1m宽的防护绿化带，以乔木（常绿与落叶相间）和灌木，间混栽植，一显处理站的绿色轮廓，二阻风沙的侵袭。对有一定环境污染的处理区域设置耐性强的亚乔木、灌木进行隔离，间隙空地用草坪、花灌木、有当地特色的弧植观赏树木、宿根花卉等自然布植。2、抗震设计本处理站地震基本烈度按六度考虑；新增池体和放置设备的操作位置等荷载按实际情况取值。3、防火设计各构筑物按其相应的耐火等级选用适当的构配件，如屋面板采用现浇钢筋混凝土结构，围护墙采用砖砌体。4、通风设计为改善操作环境，对设备房进行全面通风。通风采取机械通风和自然补风相结合的通风方式，在设备房设置1台轴流风机。5、电气设计本设计范围包括：动力系统、照明系统、接地系统及自动控制系统。1）供电系统采用TN-C-S供电系统，电源采用VV22-1KV电力电缆，由附近供电点埋地敷设引至控制柜。2）线路敷设所有从控制柜引出的电缆均沿桥架敷设，从桥架引至各用电设备的线路均采用VV-1KV型电力电缆，穿PVC管沿墙（地）或池壁明敷或暗敷。保护管与设备接线盒之间采用金属软管连接，照明线路采用BV-500V导线穿PVC管敷设。3）自动控制系统自动化控制系统主要的控制关系如下： 废水及回用水提升泵的自动控制在水泵房中安装液位计，控制提升泵的运作。当水位到达提升泵设计开启的高度时，提升泵自动开泵；当水位低于提升泵设计关闭的高度时，提升泵自动关泵。 加药泵的自动控制加药泵与提升泵联动。 兼有手动控制系统所有设备正常状态下均由控制柜集中控制，为应付偶然有时需单个设备运作，控制柜兼有手动系统，即各台设备的控制兼有独立性，可不与其它设备关联。4）接地系统对所有正常非带电设备的金属外壳、电控柜等均做好可靠接地，进线电缆处进行重复接地，接地电阻不大于4欧姆。4.4.3管线综合布置管线综合布置的原则是：与总平面布置、竖向设计和绿化布置统一进行；污水、污泥工艺管道流程顺畅；管线带的布置与道路或建筑红线相平行；各种管线的相互平面和垂直间距满足有关地下管线综合的规定；平面布置在保证管线功能的前提下尽可能短；竖向布置在满足最小覆土要求的条件下尽可能浅；当管线交叉时，原则上压力管让自流管，管径小的让大的，易弯曲的让不易弯曲的，工程量小的让大的；高程布置将电力、自控、通讯线路及管沟放在最上层，中层是给水管、小口径污水、污泥压力管，最下层是大口径污水、污泥管、厂内污水管。4.5项目进度安排总体工程进度安排见下表：表3-8 总体工程进度表序号项目估计投资 （万元）进度备注1区环保局完成项目定址及征地批文（30亩）02007年6月中旬完成位置待定2废水处理项目建议书及评审42007年6月中旬完成3技术方案小试或中试02007年5月下旬完成4环境影响评价（备选）52007年7月中旬完成5项目招标02007年8月中旬完成6新的场地平整、马路建设202008年1月中旬完成7河道桥梁1602008年2月中旬完成8临时施工用电202008年1月中旬完成9新增加调节池1202008年5月中旬完成10车间内部管道分流改造1202008年5月中旬完成11外围电力电缆2602008年5月中旬完成12外围输送管道2002008年5月中旬完成13现有废水系统改造1002008年7月中旬完成14废水及回用后浓水达到1级排放标准投资11002008年7月中旬完成15每天提供绿化用水500吨给市政绿化102008年7月中旬完成16消防系统402008年7月中旬完成17达到30%水回用投资12002008年10月中旬完成18达到60%水回用投资10002008年12月下旬完成19处理系统控制室、化验室投资502008年11月中旬完成20NPS废水的铜回收设备（使该股废水的铜含量有1525g/L降到80mg/L600待定21项目验收2009年2月中旬完成合 计第五章 投资估算与资金筹措5.1投资估算项目废水治理设施投资主要包括各种生产废水处理系统、生活污水处理系统、回用水处理设施及污水管道等，其中主要包括火山灰废水、低电导废水、一般含铜废水、有机清洗废水、络合废水、油墨废液等废水的处理及回用装置。各种
