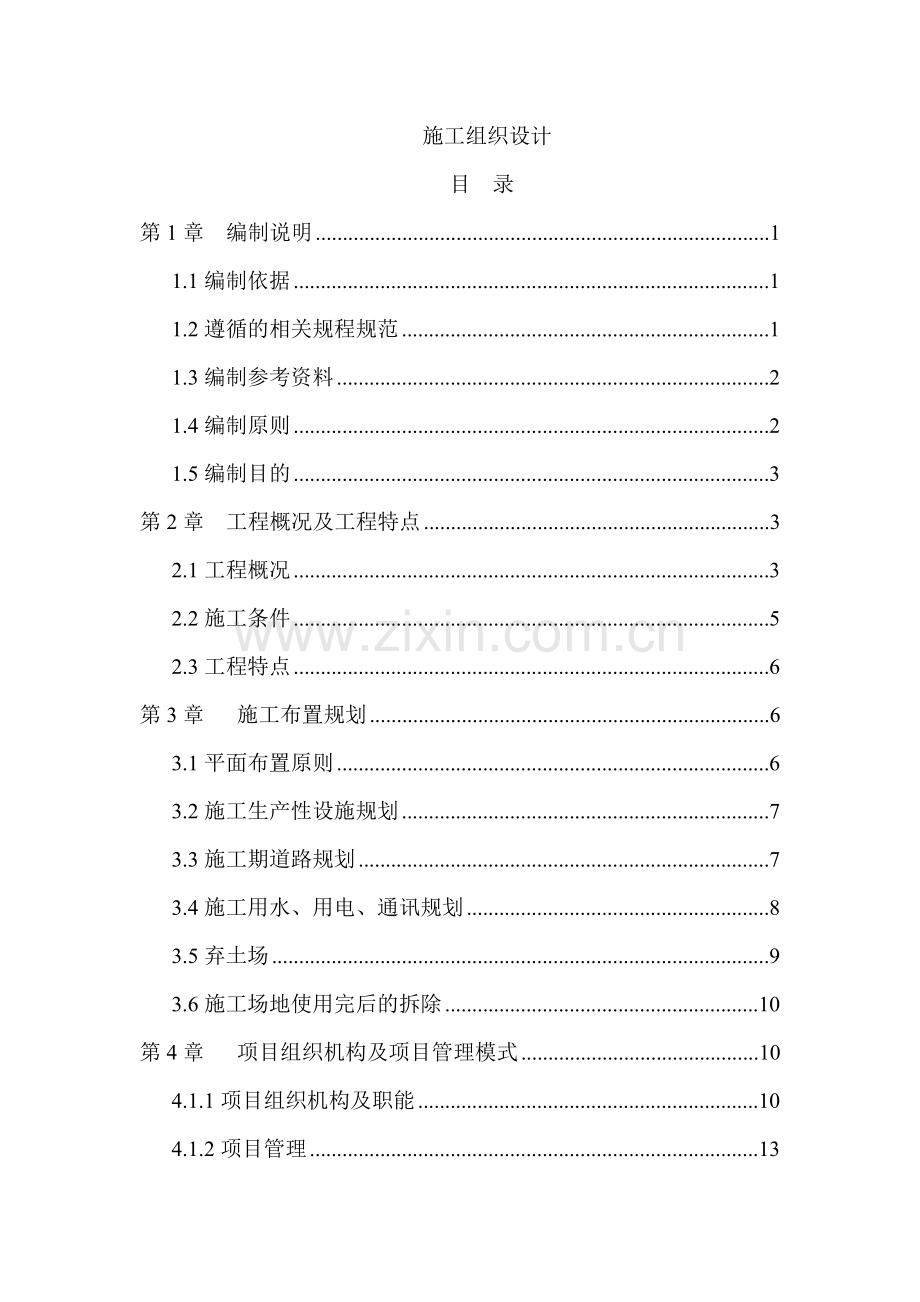

目 录
第1章 编制说明 1
1.1编制依据 1
1.2遵循的相关规程规范 1
1.3编制参考资料 2
1.4编制原则 2
1.5编制目的 3
第2章 工程概况及工程特点 3
2.1工程概况 3
2.2施工条件 5
2.3工程特点 6
第3章 施工布置规划 6
3.1平面布置原则 6
3.2施工生产性设施规划 7
3.3施工期道路规划 7
3.4施工用水、用电、通讯规划 8
3.5弃土场 9
3.6施工场地使用完后的拆除 10
第4章 项目组织机构及项目管理模式 10
4.1.1项目组织机构及职能 10
4.1.2项目管理 13
第5章 主要施工方法 16
5.1施工的原则 16
5.2采取的主要施工措施 16
5.3施工准备 17
5.4施工测量 17
5.5施工工艺流程 20
5.6主要工序及特殊工序的施工方法 21
5.7环境保护措施 28
第6章 拟投入的主要物资计划 31
第7章 拟投入的主要施工机械计划 31
第8章 劳动力安排计划 32
第9章 确保工程质量的技术组织措施 33
9.1工程质量管理目标 33
9.2工程质量的控制标准 34
9.3现场质量管理组织机构和管理体系图 34
9.4施工技术交底措施 35
9.5隐蔽工程质量检查、验收程序 36
9.6原材料的质量控制措施 36
9.7确保质量的现场检查措施 39
9.8确保质量的的资源配备 42
9.9确保质量的工艺控制措施 43
9.10确保工程质量的技术措施 43
第10章 确保安全施工的技术组织措施 49
10.1工程安全目标规划 49
10.2确保安全施工的组织措施 50
10.3确保安全施工的技术措施 52
10.4安全保证经济措施 54
第11章 确保工期的技术组织措施 55
11.1 工程工期目标 55
11.2确保工期的组织措施 55
11.3确保工期的技术措施 56
11.4抢工技术措施 58
第12章 确保文明施工及保护环境的技术组织措施 58
12.1现场文明施工管理目标和环境保护目标 58
12.2文明施工制度 58
12.3现场文明施工管理体系 61
12.4污水排放措施： 62
12.5用电搭设措施 62
12.6材料堆放管理措施 63
第13章 质量通病的防治措施 63
13.1土方工程常见质量通病及防治措施 63
13.2管道安装通病及防治措施 64
13.3混凝土工程常见质量通病及防治措施 65
第14章 季节性施工措施 66
14.1雨季施工 66
14.1.1一般规定 66
14.1.2雨季施工安排 67
14.1.3混凝土雨季施工措施 68
14.1.4砌筑工程雨季施工措施 68
14.2高温施工 69
第15章 施工总进度表和施工网络图 70
15.1进度计划编制原则 70

施工组织设计
第1章 编制说明
根据建设单位标前会以及现场的实地踏勘，结合我公司多年来在类似市政工程施工中所积累的经验，依据我公司的施工、技术、机械装备和管理等综合水平编制标书，若中标我们将在此基础上遵循合同要求，进一步按照设计文件、技术规范和标准编制出详细的实施性施工组织设计，并严格按照经过批准的施工组织设计进行施工，确保工程实施。
1.1编制依据
1）襄樊市环城东路道路排水改造工程招标文件及补遗资料；
2）襄樊市环城东路道路排水改造工程施工图纸设计及参考资料；
3）我公司对现场考察、参加标前会所获得的有关资料；
4）我公司现有的人力、设备、技术能力及长期从事公路工程施工所积累的丰富经验；
5）工程应用的各项施工技术所涉及的有关标准和规程规范；
6）我公司根据招标文件要求制作的商务标；
7）工程应用的各项施工技术参考资料。
1.2遵循的相关规程规范
1）《公路路面基层施工技术规范》（JTJ034-2000）
2）《公路路基施工技术规范》（JTJ033-95）
3）《建筑物结构荷载规范》（GB14-87）
4）《给水排水管道工程施工及验收规范》（GB50268-97）
5）《砌体工程施工质量验收规范》（GB50203-2002）
6）《混凝土结构工程施工质量验收规范》（GB50204-2002）
7）《地面工程与验收规范》（GB50209-95）
8）《施工现场临时用电安全技术规范》（JGJ46-88）
1.3编制参考资料
1）《高等级公路路基路面施工技术》
2）《建筑工程施工手册》
3）《实用给水排水工程施工手册》
4）《给水排水标准图集》
5）《公路工程施工安全技术规程》
1.4编制原则
1）严格遵守招标文件对工期的要求，施工进度安排注意各专业间的协调和配合；保证施工进度措施有力、合理、可行；
2）正确选用施工方法，合理安排施工程序和顺序，科学组织，均衡生产，做到布局合理，突出重点，分区分段，全面展开，平行流水交叉作业，基本上达到全机械化作业程度；
3）坚持在实事求是的基础上，力求技术先进，科学合理，经济适用，积极采用新技术，新材料，新工艺，新设备；
4）结合现场实际情况，因地制宜，利用当地合格资源，合理安排，运输装卸与储存作业，减少物资运输周转量；制定交通组织方案；
5）执行我公司ISO9001质量保证体系，质量自检系统和管理制度。针对项目实际，编制先进、可行、具体的质量保证措施，确保该工程达到优良工程标准；
6）执行我公司安全保证体系和安全管理制度，精心组织，文明施工，充分考虑水保和环护要求；
7）科学地安排雨季、高温季节、夜间施工项目，保证施工的均衡性和连续性；
8）严格执行技术条款的规定和现行规范、规程及验收标准。
1.5编制目的
在满足建设单位各项要求的前提下，确保工程施工质量达到国家质量验收规范合格标准，力争市优良。确保施工工期提前，把施工对周边环境破坏和扰动控制在规定要求范围内。
第2章 工程概况及工程特点
2.1工程概况
工程名称：襄樊市环城东路道路排水改造工程。
建设地点：襄樊市。
设计单位：襄樊市市政公用工程设计研究院。
招标范围：环城东路道路排水改造工程从胜利街交叉口北侧已建砼路头(0+058.3)至东门交叉口南侧已建砼路头(2+007),全长1948.7米。该路沿线与江华路、襄阳火车站等7条规划道路相交。道路沿线有襄南宾馆、昌盛宾馆、荟园小区、襄阳火车站、仟和惠景、阳春门公园等单位。
工期要求：工期60日历天。
质量标准：达到国家质量验收规范合格标准。
工程内容：环城东路道路排水改造工程从胜利街交叉口北侧已建砼路头(0+058.3)至东门交叉口南侧已建砼路头(2+007),全长1948.7米。该路沿线与江华路、襄阳火车站等7条规划道路相交。道路沿线有襄南宾馆、昌盛宾馆、荟园小区、襄阳火车站、仟和惠景、阳春门公园等单位。现状人行道为25㎝×25㎝×5㎝普通砼方砖铺装+10㎝石灰土基础，局部人行道尚未成型。人行道上各有两排行道树，距人行道缘石分别为70㎝、50㎝。
本次改造人行道铺装宽度规划要求按5.5m设计，铺装结构为22㎝×11㎝×6㎝彩色砼曲边砖+3㎝M10水泥砂浆+15㎝砼垫层+土基压实。人行道在各单位大门口、支路口处断开,断开口处路面在红线范围内与各单位大门口、支路接顺。断开口做无障碍设计，并设隔离柱。人行道上设盲道，盲道砖采用黄色。人行道及绿化带缘石采用均光面砼，规格采用80㎝×20㎝×40㎝，露头分别为25㎝、30㎝。
道路西侧0+059.3~0+744新建D600㎜排水主管,位于人行道上距沿石2.5m。在0+371.5处设D600㎜过路横管接入东侧已建D800mm排水管道,雨污水排入胜利街下水道;0+773~2+007段靠近护城河,无污水接入,管道仅收集路面雨水,在人行道上距沿石2.5m位置新建D450㎜纵向串联管道,在1+121.7,1+524.3,1+887处各设一道D450㎜横管向西接入护城河,将路面雨水分段集中排入护城河。D450㎜横管接入护城河时做一字形出水口。西侧新建管道在各单位大门口处覆土小于0.7m时管道胸腔及管顶用C20砼包封,厚度不小于20㎝,路面按原结构恢复。
横向收水支管采用D450㎜钢筋砼平口管,纵向收水井串联管采用D300钢筋砼平口管,坡度5‰。收水井采用双立蓖式收水井。混凝土管材应符合国家标准“混凝土和钢筋混凝土排水管”(GB11836-89)的技术要求。
所有检查井,收水井井座、井盖均应采用高强复合材料(成品),检查井,收水井位于车行道处采用重型井盖、座,承载能力≥300KN;位于人行道处采用普通井盖、座, 承载能力≥120KN。井盖、座颜色与所处路面颜色一致。
表2-1 主要工程量
名称
单位
数量
备 注
人行道铺装
M2
8592

人行道垫层
M2
8592

3cm座浆
M2
8592

拆除人行道
M2
8592

树池
个
531

隔离柱
个
48

D450砼平口管
M
1306

D600砼平口管
M
669

检查井
座
65

收水井
座
65

出水口
个
3

消防栓
套
6

2.2施工条件
（1）路线所在地区交通（公路、铁路）比较发达。公路沿线电网密布，电力充足。
（2）路线所在地加油站可提供施工用油料。
（3）沿线均有程控电话，可直接与各地通讯联系。
（4）工程所在地襄樊市有大中型医院等，服务设施较为齐全。
2.3工程特点
（1）施工期间要求确保施工区域周围环境的整洁和交通正常进行。须制定可靠的环保措施及交通分流方案。
（2）本工程为线形工程，距离长、工序多，有利于多个工作面同时开工，机械化作业，加快施工进度。
（3）周围企事业单位众多，相接交叉口多，交通繁忙，施工协调工作量大，给管理增加了难度。
（4）地下各种管线布置繁多，给施工带来潜在的障碍。
（5）工期短，又逢雨季及高温季节施工，施工强度大。
（6）多专业、多工种同时施工，技术复杂，管道形式多样，交叉干扰大。
第3章 施工布置规划
3.1平面布置原则
（1）执行业主规划用地范围要求，所有的生活、生产临建设施、施工辅助企业及施工道路均按业主要求及业主提供的各种条件在指定的施工场地进行规划布置；尽量减少占地面积；不损毁或改变市政设施。
（2）临建设施的规模满足施工总进度及施工强度的需要。
（3）充分利用地形和区域条件，合理布局，在满足施工要求和方便施工的前提下，临时设施遵循集中、从简的布置原则；降低临时设施的费用。
（4）尽量利用永久性道路和交通设施。
（5）按国家和地方有关环境保护的规定要求，所有生活、生产等设施布置要体现安全生产、文明施工；各作业区和生活区的排水系统布置完善，废水处理和生活垃圾处理等环境保护措施可靠，避免施工对公众利益造成损害。
3.2施工生产性设施规划
根据招标文件对工期进度的要求，结合现场考查情况，我方拟定业主指定的位置设置施工营地，主要用作三座拌和站的布置、材料堆场、机械设备停放场及部分附助临时设施。营地周围按襄樊市文明施工规定修建围墙。在施工营地搭建临时施工账蓬，作为值班室、试验室、急救室等。
施工现场随施工进展，设置可拆卸的活动值班房。
项目部办公生活用房以租用民房为主。
3.3施工期道路规划
（1）本标段处于襄樊市城区，具有发达的城区道路。施工中主要利用这些道路。
（2）城区道路无法到达的部位，修建临时施工道路。
（3）密切与建设单位联系，服从建设部门统一调配。
（4）接受当地交通部门和业主的监督检查，遵守交通规则，发现影响交通的问题，立即进行整改。
（5）运输超大件或超重件时，提前向交通管理部门申报计划和办理申请手续。
（6）严格内部交通管理制度，严禁超载上路。
（7）所有运输施工用材、土方和弃渣等车辆用彩条布覆盖。
（8）施工场地采取全封闭隔离措施，在道路和施工区域内设置指令标志和示警信号灯，保证施工和交通的安全。晴天经常洒水，控制扬尘，并派专人养护。
3.4施工用水、用电、通讯规划：
根据现场“四通一平”规划，完成施工现场水、电、路、通讯畅通，保证施工顺利进行。
1)施工用水
经向有关部门申请后，就近从指定的城市供水管上接水，并按要求装表计量交费。在拌和站内修建一座容积为15m3的贮水池备水。移动式砂浆搅拌站设简易储水器。
2)施工用电
拌和站用电经向有关部门申请后，从施工区附近的变压器上搭火，并装表计量交费。因拌和站内用电负荷较大，计划自备一台柴油发电机（150KW）。沿线施工用电，就近从各企事业单位搭火，并请业主、监理协同解决。
3)施工照明
在施工现场栽电杆或灯架安装金卤灯，供夜间施工照明，灯光辐射不到的作业面，采用临时移动碘钨灯进行补充。
4）施工通讯
为满足生产、调度、联系的要求，在项目部安装电话机一部，并在现场和办公室分别设2对对讲机，另保证各部门、班组主要负责人各持手机1部，以便施工区内及与业主、监理之间的联系畅通。
5）施工排水
涵管施工时采用沟侧排水沟汇水，集水井集水，潜水泵排水入城市现有排水系统。
（1）开挖前，先在开挖边线上部修建截水沟，开挖后在坡脚下四周修建排水沟。在基坑四角或每隔20~30m设一集水井，排水沟顺坡入集水井。
（2）施工部位集水选用潜污泵，排水管采用DN100钢管和塑料软管，将部位积水排入现有排水沟。
（3）所有截水沟和排水沟排专人清理，保证畅通。
（4）弃渣场按报批准后的地表排水方案做好地表水排水工作。
3.5弃土场
余土、表面清理的杂质、淤泥等无用物按建设单位及监理要求运至指定的地点处理。
3.6施工场地使用完后的拆除
所有施工场地使用完后按照建设单位及监理工程师要求进行拆除及恢复。做到工完场清。尽量恢复原始地貌。
第4章 项目组织机构及项目管理模式
4.1.1项目组织机构及职能
（1）项目组织机构
为了保质、保量、按期完成项目工程任务，根据本工程项目的工程内容、工期要求及施工特点，以精干、适用、合理为原则，进行本施工项目部的组建，由本公司法人代表委派有类似工程经历的项目经理和工程师任项目经理、总工程师。从专业化公司抽调经验丰富的工程管理人员，进入项目部管理层，配备一批经验丰富的道路工程师、管道工程师、机械工程师、试验工程师、质量工程师、测量工程师和材料工程师负责工程技术和质量把关，挑选曾承建过类似工程并有丰富经验的专业队伍组成本项目的各专业施工队。项目经理及现场主要负责人员名单及经历见商务文件附件。现场项目组织机构关系如图4-1。
（2）各部门职能
1）项目部决策层
项目部决策层由项目经理、项目总工、生产安全副经理组成。
项目经理对本合同工程的施工质量、进度、安全、文明、环保负全面责任，并直接向业主和公司负责。分管直接经营办和综合办，负责经营管理工作，对成本控制、计划统计、合同管理、财务管理工作，对资金管理、财务报表等负主要责任。
总工协助项目经理分管施工技术管理工作和质量，负责工程总体施工方案、重大施工技术措施的决策，主持制定施工总进度计划及质量、安全的技术措施等；并且协助项目经理负责质量保证体系的建立、实施和管理，是工程施工技术、质量的主管责任人。
生产、安全副经理主要负责现场施工组织、生产管理、进度控制及设备调配、使用、维护管理等，其对施工进度负有直接责任，安全管理体系的建立、实施和管理，对施工安全负直接责任，同时还负责工程文明施工、环境保护、安全保卫等工作。
2）项目部管理层
项目部管理层设四部一室：综合办公室、计划经营部、物资设备部部、施工技术部及质安环保部。
公司总部
项目经理
项目副经理
项目总工
施工技术部
质安环保部
物资设备部
计划经营部
综合办公室
测量队
试验室
机械施工队

管道施工队
综合施工队

图4-1 项目管理组织机构

综合办公室负责项目部内部行政管理、对外协调、接待、劳动人事、生活服务及卫生、保卫等工作。
计划经营部负责计划统计、计量核算、合同管理、内部经营管理、成本管理等工作。负责财务报表、资金管理，竣工决算等工作。
物资设备部负责材料、劳保用品、施工设备及配件的采购、供应和设备维护管理等工作，并负责对施工设备进行技术指导和控制。
在项目总工程师的领导下，负责编制工程技术文件；组织实施工程试验；负责工程测量工作；编制周、月施工进度计划；向作业人员作技术交底；解决施工中的技术问题；负责竣工资料的整理移交。
质安环保部协助总工、安全副经理建立质量、安全、文明的保证体系，督促检查项目部ISO9002质量体系运行；制定质量、安全、文明及环境保护控制措施，并具体负责实施及监控；负责工程材料的检验、试验；工程质量验收、工程质量等级评定；施工安全检查和开展质量安全活动，质量安全事故处理、质量安全统计报表、统计分析工作。
3）项目部作业层
机械施工队：负责原路面的破除、路基开挖、余土外运工作；负责土基夯实及水泥稳定碎石层、水泥稳定砂砾石层的施工、负责油面层的施工
管道施工队：负责管涵的安装及收水井、检查井的施工；
综合施工队：负责道路侧石及人行道的施工，机械设备的修理、维护；拌和站的日常运行；施工用水、电、等保障工作。
测量队：负责施工过程中的所有测量、监控工作，并整理相关测量资料。
试验室：负责进场材料的相关试验，在相关施工工序时试验人员现场与监理对施工过程进行监控，并整理相关资料。
4.1.2项目管理
本工程全面推行工程项目管理，实行项目经理负责制，进行独立经济核算，劳动力采用弹性编制，对本工程进度和各项资源配置实行动态管理。
（1）目标管理：制定项目管理目标，对目标进行分解，落实到项目部各个部门和个人，并制定详细的目标管理细则和实施措施，对各项目目标实行动态控制。
（2）合同管理：坚决维护合同的严肃性，确保对业主的各项承诺的兑现，对工期、质量、安全、文明施工和环境保护等合同内容履约率达100%。
（3）技术管理：建立健全各项技术管理细则，严格执行标准化作业，对本标段的关键工序成立相应的QC攻关小组；并结合本工程的特点制定新技术、新工艺的推广计划。公司集中工程专家进行标后关键技术方案把关。
（4）计划统计管理：运用P3软件对项目进行进度计划管理。使工程项目的实施用 “全面详细计划、严格按计划实施、及时反馈更新、严密跟踪对比”模式进行；建立进度目标管理体系，严格按施工组织设计的总进度计划组织施工，按施工项目的组成、进展阶段、合作分工等将进度计划分解；依据总进度计划编制月、周进度计划，并按部位划分责任区，落实责任人。坚持工作例会制度，随时掌握工程进展情况，确保工程项目施工处于受控状态。对项目定期进行人员、设备、劳动生产率、进度指标、消耗指标、成本、分项工程总数量、完成数量、剩余数量及验收竣工台帐的统计分析，为项目管理和指标调整及决策提供依据。
（5）成本管理：在工程实施中，严格成本控制。建立了一套完整的成本管理流程图。首先是成本预测，在每一分项工程开工前，项目部有关人员根据合同单价及其单价的人工费、材料费、机械费，制定工程实施的成本范围，进而提出成本计划，确定施工队伍在计划期内完成一定数量的施工生产任务计划所须支出的各项费用水平，在成本计划的指导下进行成本控制。工程完工后，进行成本核算和成本分析，为以后的工作提供基础标准，最后进行成本考核，给予责任者相应的奖励和惩罚。施工过程中，通过加强物资材料的管理，优化施工方案，合理配置资源，努力提高机械化程度，实行各级责任成本核算，以达到控制成本的目的。
（6）安全管理：建立健全安全保证体系，严格各工种操作规程，经常开展安全知识教育，提高全员的安全意识，建立安全标准化工地目标，经常性地进行安全检查，达到安全管理的目的。
（7）质量管理：本工程实行质量终身负责制，建立健全质量保证体系和管理体系，责任落实到人和每道工序，将全面质量管理落实到实处。在ISO9002质量体系运行中，全员对工程质量进行监控，围绕关键工序开展QC小组活动。
（8）现场文明施工管理：坚决执行襄樊市文明施工的要求和国家有关文明施工的相关文件的要求，组建文明施工领导小组，建立检查评比制度，确保文明施工样板工地的目标的实现。
（9）环境保护管理：建立以项目经理为组长，项目副经理和项目总工为副组长的环保领导小组，严格按规定要求控制环保措施，在施工全过程认真检查落实。
（10）项目经理部将以“一流的承包管理、一流的工程质量、一流的文明施工和一流的施工速度”兑现对建设单位的承诺。为此项目经理部建立下列管理制度和办法（不限于），并严格贯彻执行。施工项目现场管理制度；施工项目计划管理制度；施工项目质量管理和控制办法；施工项目成本管理制度；施工项目技术管理制度；施工项目安全管理制度；施工项目劳动工资、奖金管理办法；施工项目计量管理制度；施工项目文明施工管理制度；施工项目机械设备管理制度；施工项目材料管理制度；施工项目资金管理制度；施工项目劳动管理制度；施工项目治安保卫管理制度；施工现场消防管理制度。
第5章 主要施工方法
5.1施工的原则
（1）工期原则：按控制性工期的先后次序进行施工。
（2）安全原则：减少同一场地的多工种作业，避免交叉施工。
（3）工序原则：开挖施工从上至下，分层开挖；回填施工从下至上，分层回填；先地下后地上的顺序进行施工。
5.2采取的主要施工措施
(1) 进场后设立隔离措施，严格管理，统一协调，确保有序施工。
(2) 充分利用业主提供的有利条件和我公司现有的设备和设施，进行优化组合。
(3）分部分项工程穿插流水施工。兼顾资源平衡、生产均衡和工期原则。
(4）合理安排开挖施工程序，为管道安装、井室施工及时提供部位。
(5）设立集中式拌和站、管材中转站、值班房、急救室等。
(6）各部位施工阶段，在现场设固定专用水准仪，专门负责协助土建施工和安装施工，通过反复校核，将土建施工及安装误差限定在允许范围内。
5.3施工准备
5.3.1技术准备
组织技术人员及施工人员细阅施工设计文件、招标文件和图纸；实地调查、复核工程数量；确定施工方法，编制详细的施工组织设计，分工序、部位编写作业指导书和施工方案；进行技术交底、学习技术规范。
开工前做好各项试验准备工作，各种施工配和比委托当地有资质试验室进行设计，如砼、砂浆的配合比等。配备配足试验人员和试验设备仪器以便施工过程中监控。
5.3.2施工现场准备
根据业主提供的总平面图和测图控制网，建立满足施工要求的平面和立面施工控制网；搞好“四通一平”；建造临时设施，对所有的施工机具在开工之前进行检查和试运行；并组织材料进场，按规定的地点和指定的方式进行储存堆放；做好围蔽施工设施；落实雨季、高温季节的临时设施和技术措施，做好施工安排；布置安排好消防保安等设施。
5.4施工测量
为确保合同段的路线中心桩、边桩、导线点、水准点的准确性，避免以后施工中出现偏差，确保工程质量，工程开工前首先组织测量队对线路进行复测，其内容包括导线点、中线及高程的复测，水准点的复查与增设、纵横断面图复测等，提请交监理工程师核备，同时根据拟就的方案，选择合适部位安排驻营及各系统位置，经审核同意后，进行施工放样，同时中桩每隔200米设置保护桩，每隔200米设置一处加密临时水准点以便于施工。开始测量之前对仪器灵敏度和精确度的校核，符合规范规定的要求后方可进行工作。
5.4.1施工测量技术要求
（1）施工测量按招标文件和施工图纸、测量规范有关规定执行。
（2）对监理工程师提供的控制点进行复核测量，并与现有接点进行贯通联测，符合精度要求后，再进行工程的施工测量。
（3）全部测量数据和放样都须经过监理检查和批准。
（4）对整个工程场区地面平面控制网按精密导线网布设。
（5）对整个工程场区地面高程控制网按II等加密水准网布设。
5.4.2平面控制测量
（1）地面平面控制测量
根据本标段的工程特点，利用业主提供的测量控制点，在场区按精密导线网布设。精密导线网点沿本标段所经过的实际地形选定；为了保证本标段与现有接点的贯通，导线测量用的控制点至少要贯通联测到相邻标段所用的控制点两个以上。利用贯通平差后控制网点对轴线进行测设。
导线点位可充分利用己埋设的永久标志，或按城市标志标准埋设，点位可选在现有的建筑物上或按规范埋设。所有导线点必须选在施工范围之外，稳定可靠。
（2）标段平面控制测量
利用测设好的平面控制网，以标段的两个轴线方向为基线，直接把轴线控制点投测到标段基坑边，经检查复核无误后，设立护桩，利用轴线控制点通过全站仪把轴线直接投测到标段基坑内，并对标段结构进一步进行施工放线。
5.4.3高程控制测量
（1）地面高程控制测量
利用业主提供的水准控制点按II等水准测量要求进行复测，复测结果在误差范围内，按二等水准测量精度要求测设数个水准基点作为高程控制及变形沉降观测用。水准基点的埋设要稳固可靠。
地面高程控制网在II等水准点下布设精密水准网。加密水准网在II等水准点之间部设成附合或闭合环线，往返附合或闭合环线闭合差≤±8√L（L为往返测段、附合或环线的路线长度，以km计算。）。采用水准仪为DS3。标尺为因瓦尺。
（2）标段高程控制测量
对于标段施工时的高程控制测量，采用复核或增设的水准基点，按二等水准测量要求把高程引测至沟槽内，并在沟槽内设置水准基点，且不能少于两个，通过沟槽内和地面的水准基点对标段施工进行高程控制测量。
5.4.4控制测量
（1）开工前检查工程己测设的所有永久性标桩，并将遗失的桩在接管工地3天之内通知工程师，然后由工程师提供必要的工程测设资料和测量标志，在收到工程师提供的工程测设资料和测量标志之后，做好施工测量工作，其主要内容包括导线、中线、水准点复测，横断面检查与补测，增设水准点，根据施工需要增设坐标点。测量仪器使用前进行检验、校正。增设的水准点、坐标点，点位选在比较稳固不易损坏的地点。
（2）导线、中线复测：导线、中线复测采用拓普康GTS-301全站仪。原有导线、中线点不能满足施工要求时，对其进行加密，保证在施工全过程中，相邻导线点间能互相通视。施工过程中，经常对点位进行复核，以避免施工过程中对点位扰动，引起超规范误差。
复测及增设水准点：复测及增设水准点测量采用DS3型水准仪。高填深挖地段、工程量集中及地形复杂地段，增设临时点位，其精度必须符合规范要求。
（3）放样：施工前按设计断面，用全站仪在现场恢复中线，放出边线具体位置桩，提请监理工程师批准。对深挖高填地段，每挖填5m复测中线桩、边坡、标高及宽度。机械化施工过程中每20m设置一个控制标高的控制桩，进行施工控制，如有碰倒和丢失及时补上。
5.4.5相邻接口测量
施工前对接口位置轴线、高程与有关部门进行确认，并进行与有关部门或接口单位控制网的复核测量和本标段控制网的复核测量，保证接口正确连接。
5.5施工工艺流程
5.5.1涵管施工
旧路板破除及土方工程→涵管施工→土方回填→上部路面施工→清场。
5.5.2人行道施工
原有方砖拆除→场平→土基压实→15cmC15砼垫层→3cmM5水泥砂浆→6cm红色曲边砖→清场
5.6主要工序及特殊工序的施工方法
5.6.1原人行道路面的破除及开挖
非机动车道路面的破除和开挖主要采用反铲进行，根据施工段部位场地情况将开挖后的土采用自卸汽车外运至业主指定地点（运距5Km），每个作业面配备一台反铲挖机。先施工靠沿石边，以便进行管沟开挖，提前进行管道安装，管涵施工完毕后人工清基。路面破除和开挖一次性开挖施工至设计开挖高程，辅以人工清基，使表面清洁，无任何松散混合料，遇有局部发软或松散的表层应将其剔除。
路基清理完后，用12吨的光轮压路机按“先边后中，先慢后快”的原则碾压3~4遍，并检查路基的压实度，对松散的表面进行补充碾压，直至满足要求为止。碾压完毕后进行软基处理。
5.6.2涵管施工
排水涵管为埋地式施工，主要有D600㎜、D450㎜排水管、排水支管以及机动车道下过路管。施工工艺见图5-1排水涵管施工工艺框图（注:虚线为穿道路非机动车道施工）。

施工准备
破除路面
沟槽开挖
一期管道基础
管道安装
测量放线
二期管道基础及井室
回 填
闭水试验
机动车道恢复
验 收
图5-1 排水涵管施工工艺框图

5.6.2.1基础开挖
开挖前设置隔离栏，并作到明牌标示，禁止闲杂人员和车辆进入施工区域。
管沟施工开挖采用液压挖掘机施工，开挖土方采用自卸车运输至渣场。根据施工图及业主提供的座标控制点，用全站仪测出管轴线控制桩及高程桩，设立施工用临时水准点。在控制桩之间采用撒双飞粉的方式规划出开挖范围，然后进行开挖。开挖人员必须由有经验的技术工人进行操作作业，技术人员现场监控。要求开挖人员持证上岗，严格遵守操作规程。弃渣车辆在开挖段附近的花坛间隔区停留装车，由开挖侧的机动车道驶离施工区。
管沟开挖前，与业主请相关单位的现场代表沟通了解各种地下管线、电缆等，在管沟开挖至埋地管线位置时，采用人工开挖，若有超挖时，用碎石回填，管沟挖土就近堆在管沟一侧，待管沟埋设好后用来回填管沟，回填后余土采用自卸车运输至弃渣场。
管沟开挖时沟底留30cm保护层，在管道基础施工前人工挖除。开挖时按设计坡度对开挖断面边坡进行保护，对有可能危及房屋、电杆等现有设施的管沟段，对房屋、电杆进行斜撑支护或对管沟进行挡板支撑稳固边坡等加固措施。如遇重要企事业单位不能断隔交通时，采用普通脚手架搭设施工便道以确保交通。
沟槽开挖过程中，当遇地下水或雨天时，在槽底一侧设置30cm×50cm的排水沟，将水引至集水坑内（1.0m×1.0m×0.5m），利用潜水泵抽排至现有的排水沟内。
5.6.2.2基础施工
基础开挖完毕后及时进行人工清基。加强验收工作，如遇软弱地基处（如淤泥、孔穴、有地下水等），在软基地段及开挖不当造成超挖时，回填砂砾石，用打夯机压实。经检验合格后，方可进行基础施工。基础施工采用定型钢模板辅以部分木模板立模浇筑管道平基，管道平基砼按设计配合比在拌和站内集中拌和，用自卸车运至现场，手推车、溜槽、窜筒等入仓，人工平整，采用平板式振捣器和插入式振捣器振捣。浇筑时，使用水准仪在模板上划线控制浇筑面高程，一仓浇筑完毕后覆盖洒水养护。
当管道完成接口安装之后，先对一期混凝土层表面打毛并冲洗干净后，再进行二期混凝土层以及接口部分的浇筑。管道底部及管两侧混凝土振捣采用插入式振捣器，振捣注意不要与管道碰撞。
5.6.2.3管道安装
（1）排管、下管
在平基砼强度不小于5N/mm2后开始进行下管安装。
管材在运抵现场后，下管安装前进行外观检查，发现有裂缝，保护层脱落，空鼓，接口掉角等缺陷的，及时与业主取得联系，求得处理意见。下管用人工将管材吊入管沟内平基上，将管内外清扫干净。复核沟槽尺寸、高程。安装时调整管节高程，使管节内底高程符合设计规定，并在管节两侧用撑杠稳定管节。管节在安装前，人工将抹带管口凿毛，并清洗干净。
稳管后即立模浇筑管支座，浇筑前先将管节与管座平基相接触的三角部位用与混凝土同强度等级的砂浆填满捣实后再浇筑混凝土，浇筑管座时，用Φ50插入式振捣棒振实，浇筑完成后及时覆盖并洒水养护。
管道接口抹带分二次完成，在接合面清理干净后，先在抹带刷一层素水泥浆，并保持湿润，分两层抹1:2水泥砂浆，抹完一层后，在表面划槽，使表面粗糙，待初凝后抹第二层，并用弧形抹子压实抹光，抹后及时覆盖，在第一层抹带时，安排工人进入管内用1：2.5水泥砂浆捻缝，压实并抹光。
5.6.3砖砌井室施工
砖砌井室人工砌筑，盖板选用有资质的厂家购买。
（1）砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。
（2）砌筑前，砖充分湿水，砂浆现场拌制，随伴随用。
（4）砌筑时，随时检测直径尺寸，井壁按设计要求抹面，抹面应分层压实，外壁用砂浆搓缝并应压实，井筒内壁应用原浆勾缝。
（5）砌筑井内的踏步应随砌随安，位置准确，踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
（6）检查井的预留支管随砌随安，并确认管的内径、方向、标高符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口用低标号砂浆砌筑封口抹平。
（7）如井身不能一次砌完，在二次接高时，应将原砖面上的泥土杂物清理干净，然后用水清洗砖面半浸透。
（8）检查井砌筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。
5.6.4回填施工
5.6.4.1沟槽回填
（1）检查管道的外观有无损伤及连接有无脱落等质量问题。
（2）闭水试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m；水压实验合格后，及时回填其余部分。
（3）使用砂砾石进行管区回填符合下列规定：
沟底至管顶以上500mm范围内，回填土不得含有机材料、冻土以及大于50mm的砖、石等硬物。
没有残渣，如废轮胎、玻璃瓶或金属品等。
（4）管区分层回填，小型压路机和蛙式打夯机压实。回填料每层虚铺厚度为25cm。
（5）按设计要求施工标志桩。在沿线形成的管线面上每隔100m设置标志桩一个。人工埋设牢固。
5.6.4.2井室回填
（1）在填土前，用钢丝刷等工具清除表面的乳皮、粉尘、油污等物。
（2）在开始填筑时，先将建筑物表面洒水湿润，并边涂刷浓泥浆、边铺料、边夯实，泥浆涂刷高度与铺土厚度一致，并与下部涂层衔接，严禁泥浆干涸后再铺料和夯实。
泥浆浓度可为1：25～1：30（土／水重量比），涂层厚度宜为3～5mm。
（3）按设计要求选用合格料进行回填；清理回填范围内的杂质，集中堆放，自卸车运至指定地点；在外墙墙壁上每隔10m，做出每层回填的厚度标制线；
（4）井室顶部0.5m以内填料采用平板夯夯实。
（5）回填时，井室两侧和四周同时进行，均匀上升。
5.6.5闭水试验
（1）闭水试验前砌筑缝水泥砂浆及混凝土达到设计要求，并在管道预先充满水24h以上才能进行闭水试验。
（2）闭水试验分段进行，根据检查井的布置情况分段安排，分段长度不大于1KM。
（3）试验前先将试验段两端管口用砖砌体封闭，闭水试验水头为检验段上游管道内顶以上2米。当管径大于d800的管道带检查井进行闭水试验时，若其井顶与管内顶的距离小于2米时，则闭水试验水头高度至检查井顶为止。
（4）试验用水就近从自来水管上接入或从消火栓上接入检查井内最近的井内缓慢注水，直至设计试验水位。闭水试验前沿线检查，并详细做好试验前准备工作，闭水试验应在管井灌满水浸泡24小时后再进行，对渗水量测定不少于30分钟。
5.6.6软基处理
根据招标文件补遗文件，需对整个路基的全线面积进行软基处理。软基处理开挖土方与道路挖除土方一起开挖弃渣，辅以人工清基。清基完毕后进行50cm厚6%水泥稳定砂砾石施工处理。。
5.6.7预制侧石安装
侧石施工应满足以下要求：
(1)、测量放线：校长的直线段，应用经纬仪放线，然后进行分段放线，按照测量高程，在缘石外侧位置钉立铁钎，并用麻线在铁钎上标出的缘石顶面标高处拉成直线。
(2)、麻线拉好后，将缘石沿基础一侧依次排砌，直线段一般采用长缘石；当遇曲线段处，曲线半径＞15米时，采用长缘石；曲线半径＜15米时或圆角部分，按需采用长60厘米或30厘米的缘石。
(3)、安装前应先刨槽，靠路面一侧比线位略少许，不要刨的太宽，以免影响夯实而照成路边塌陷。
(4)、缘石的基础，应建立在均匀、密实的土基上，通常应在铺筑路面基层时一并压实以确保其整体性。如达不到这一要求时，则应在封槽后，另备同结构层的基础料进行安装缘石前的铺筑夯实。
(5)、排砌时，除按照挂线外，应随时用直尺靠量缘石顶面
