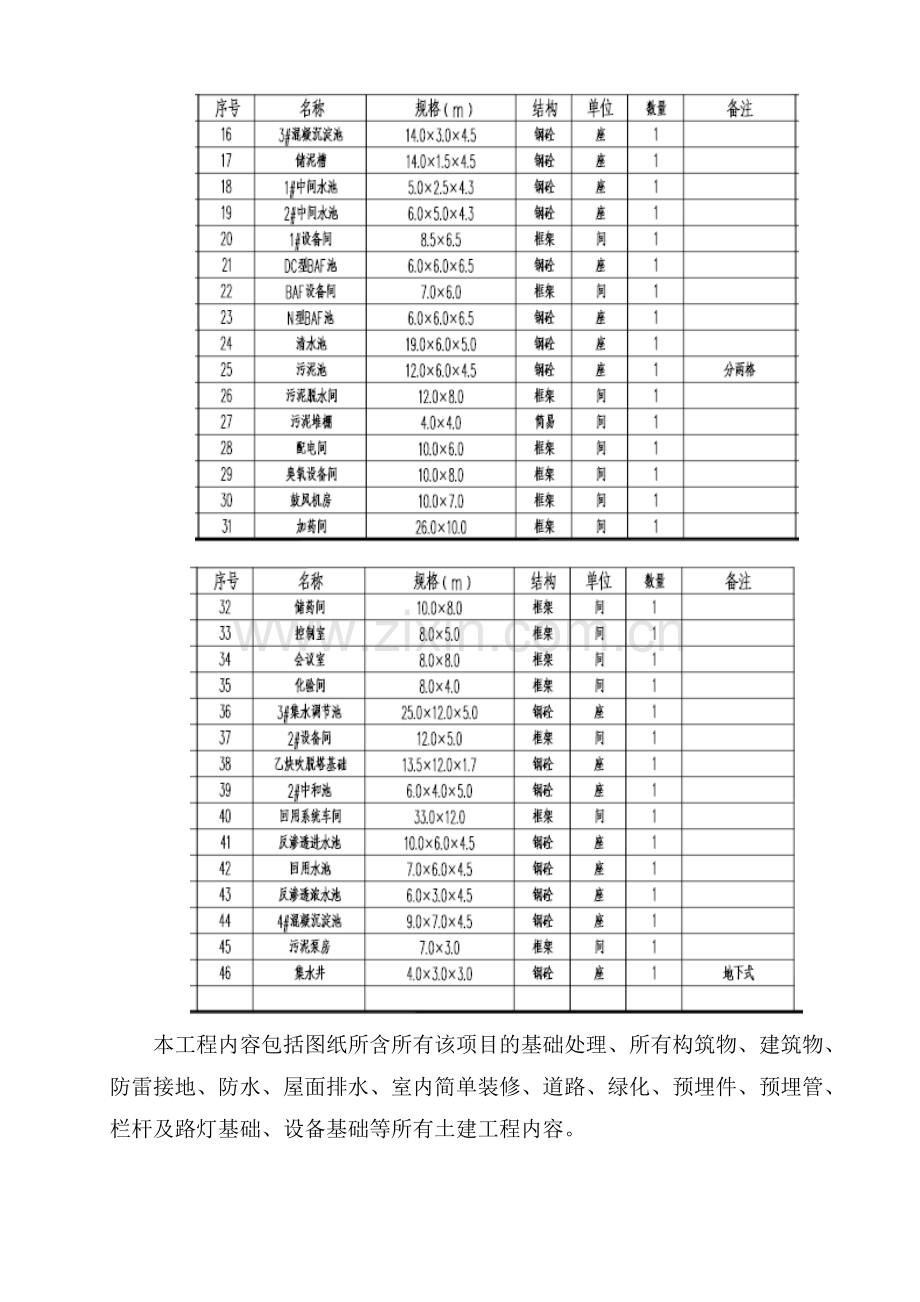

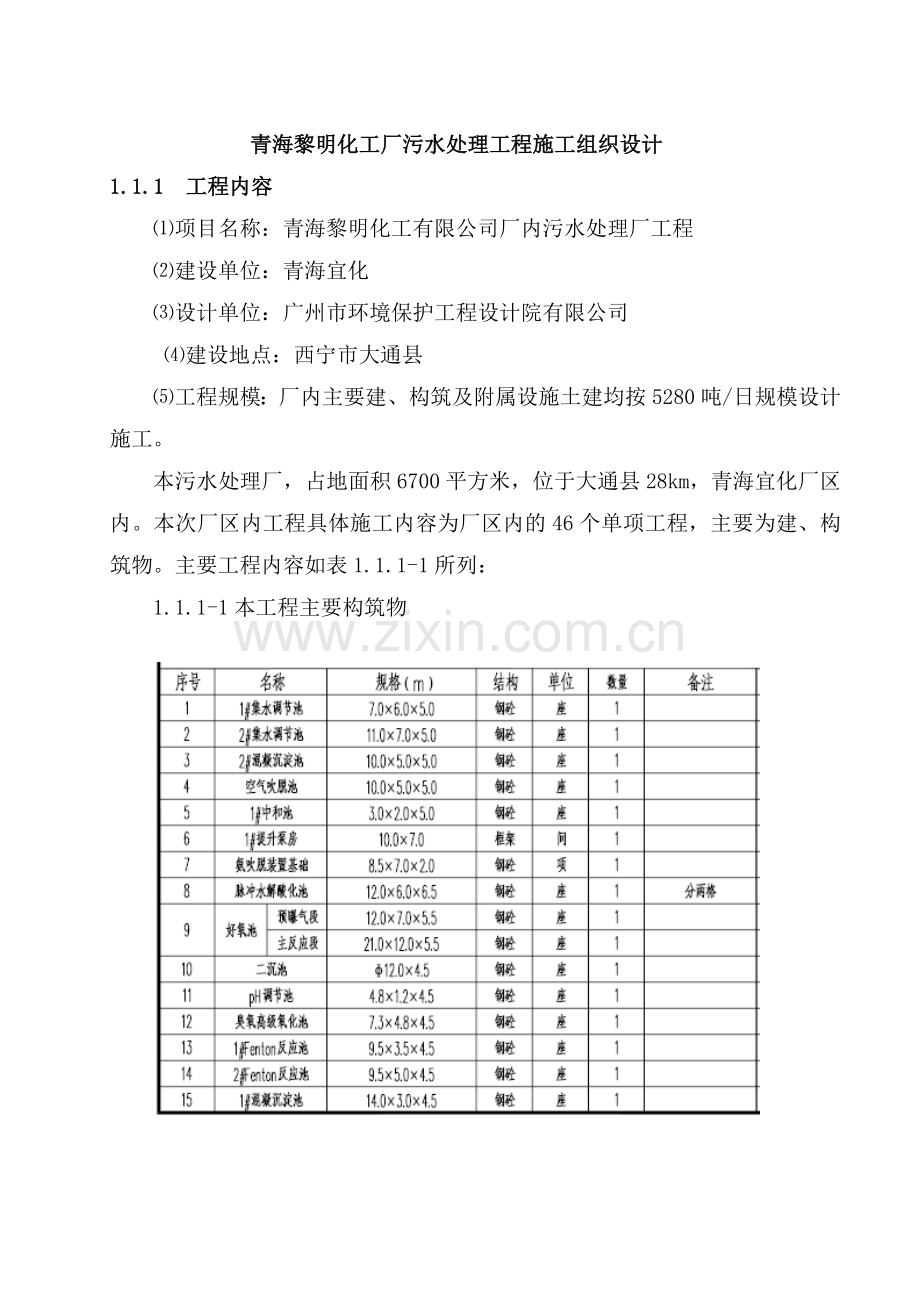

青海黎明化工厂污水处理工程施工组织设计1.1.1 工程内容项目名称：青海黎明化工有限公司厂内污水处理厂工程建设单位：青海宜化设计单位：广州市环境保护工程设计院有限公司 建设地点：西宁市大通县工程规模：厂内主要建、构筑及附属设施土建均按5280吨/日规模设计施工。本污水处理厂，占地面积6700平方米，位于大通县28km，青海宜化厂区内。本次厂区内工程具体施工内容为厂区内的46个单项工程，主要为建、构筑物。主要工程内容如表1.1.1-1所列：1.1.1-1本工程主要构筑物本工程内容包括图纸所含所有该项目的基础处理、所有构筑物、建筑物、防雷接地、防水、屋面排水、室内简单装修、道路、绿化、预埋件、预埋管、栏杆及路灯基础、设备基础等所有土建工程内容。1.1.2 施工条件环境特征及现场施工条件（1）地形、地貌情况 场地平整。（2）场地岩土层描述： 为湿陷性黄土，未见相关地质资料，按照设计单位要求按照局部3：7灰土换填处理。 土建和安装工程工序交错，立体交叉作业。工程施工中所涉及的专业多。如土建部分有：基础、结构、屋面、装修等；安装部分有：工艺管道制作安装、设备安装、电气电力、仪表等。每个专业和单项施工任务均必须做好充分的施工配合，编制详细的施工方案精心施工，才能保证每个专业和专业之间交叉施工的正常开展。 施工场地特殊由于工程所在地为原有厂区堆煤场，同时场地周边设施建筑物、管道较多，给现场的临设布置、机械进退场、材料的运输、现场排水、基坑边坡保护等方面工作带来了难度，同时使场内短期内难以形成完善的场内排水系统和交通网络体系，须强化管理。 室外作业多，受天气影响较大工程施工需跨越冬、雨季，工艺流程中的单体工程和大部分构筑物安装也为敞开式，特别是管道室外敷设施工时，管沟内的安全防护措施和排水措施的实施效果易随季节和气候的变化而变化，应加强计划调度管理。 工程重点、难点 池体抗渗要求高工程中的水工池体构筑物，必须具备良好的抗渗漏性，设计中部分池体构筑物采用结构自防水，如何保证工程中池体混凝土和防水变形缝的施工质量是施工的难点之一，体形复杂，薄壁结构较多，另外池体预留洞和预埋套管较多，确保预埋套管的标高、坐标、和套管与混凝土结合质量也是工程施工的重点。1.2 施工组织总体设想1.2.1施工管理目标本工程将作为我单位的重点工程，项目管理将严格按照合同承诺及本企业ISO9001质量标准，ISO14001环境标准、OHSMS18000职业安全与健康标准程序进行全过程控制，以实现以下管理目标。 质量目标确保合格 工期目标计划2013年3月15日开工，2008年7月15日竣工，共计120个日历天。 安全生产目标在整个施工过程中杜绝死亡及重伤事故、月轻伤事故发生率控制在1.5以内、杜绝火灾事故。 文明施工目标确保达到甲方文明工地的要求。 环境保护目标做到“五无”（无大气污染、无粉尘污染、无噪音污染、无市民投诉、无污水污染） 服务目标本企业愿与业主建立全面的、融洽的合作关系，愿从施工角度以及利用以往工程的施工经验来为业主当好参谋，积极为业主提供合理化建议，建造业主满意工程，并作好维修服务工作。1.2.2 施工部署依据本工程施工各时期的管理重点，拟将全部工程分为四个施工阶段：（1）第I施工阶段：基础处理工程施工阶段本阶段的工作要点主要为工程中所有基础的施工，根据工程的设计特点和工程量，综合考虑工程施工的总工期，我们计划同时投入2台320挖掘机、2台ZL50装载机进行施工。在本阶段的施工过程中，结合本工程单体布置较为分散，空旷的场地条件，我们计划在工程基础施工时穿插施工部分的单体工程，以减轻主体施工阶段的资源和工期的压力，为保障工程施工总工期奠定良好的基础。（2）第II施工阶段：主体工程施工阶段本阶段的施工重点为工程中所有构（建）筑物的主体结构的施工，是本工程施工的基本阶段。此阶段将全部构（建）筑物施工在平面上划分成三个施工区段(详见3.2节)，各区段平行推进，各施工区内组织合理流水。在本阶段各施工区内单体主体结构施工的同时，根据工程施工进度穿插预埋预留及零星的土建施工。针对本工程的工艺管线数量和种类较多，立体交叉频繁，基础施工较为复杂的特点。依据“先深后浅，先大后小”的施工原则进行工艺管线铺设。综合考虑经济成本，池体构筑物的基坑、场坪土方回填和道路路基综合施工与管线施工时穿插进行，原则上在管线挖填和基坑、场坪回填时综合考虑，避免土方的重复倒运以降低施工成本。(3) 第施工阶段：装饰、防水、屋面施工阶段本阶段的主要管理重点是工程中所有的构（建）筑物以及室内外装饰装修、道路面层等工程的施工以及工程收尾。工程施工中，我们将以工程质量为中心，合理把握工程质量与施工进度的关系，编制详细的工程质量计划、进度计划、创优计划，选配高素质并具有同类工程施工经验的项目管理人员组成项目经理部，精心组织、科学管理，保质保量的按期完成本工程的施工任务。1.3 主要施工方案选择1.3.1 桩基础施工方案选择 局部换填2米厚3：7灰土，根据基础轮廓线一边放大一米。1.3.2 基坑施工方案选择生化池及构筑物工程基坑施工采用1：1放坡开挖，基坑采用明排水方案；土方采用机械开挖人工清槽。1.3.4 模板工程池体结构及综合楼墙板、柱、楼板等全部采用2440122012mm高强覆膜竹胶板，胶板背面采用4080mm木方，大于700700mm的柱及墙板均采用12对拉螺栓，间距500500mm，支撑系统采用扣件式钢管脚手架。1.3.5 钢筋工程钢筋加工均在现场加工，成型钢筋由专用平板车场内运输。粗钢筋接头方案22的采用滚轧直螺纹冷接头，1622的水平钢筋采用闪光对焊接头、竖向钢筋采用电渣压力焊接头或焊接接头，16的采用焊接接头及搭接接头。1.3.6 混凝土施工方案本工程砼采用商品砼和自拌砼相结合，浇筑采用泵送工艺和其他运输工艺相结合。墙柱结构采用插入式震动器振捣，底板、楼板采用插入式震动器和平板式震动器相结合的振捣方式。1.3.7 运输方案由于本工程的构筑物高度不高，分布较广，主要以水平运输为主，故采用坑内坡道、叉车、平板车、人工搬运等方法；楼体为满足主体结构施工期间钢筋，模板等的垂直运输，采用一台25T汽车吊，为满足砌体工程及装修的需要设五部井架。其它较高单体的垂直运输分设5部井架。1.3.8 雨季基坑保护应急方案现场始终保持供电连续性，备用发电机，保证水泵正常作业，同时配备二部抽水机，确保及时抽取基坑内的雨水，确保施工过程中的抗浮安全。1.3.9 外脚手架方案本工程地面以上构（建）筑物，采用双排钢管扣件式脚手架。1.4 施工区段划分本工程厂区面积大、单体工程多，且分布分散，因此合理划分施工区域、组织流水施工是工程施工组织的关键。根据工程设计特点， 以东西向两条主干道为分界线，分为三个施工区域，三个区域同时安排施工。第I施工区域：（见图）为第一施工区域，以1-6号单体建筑为先，12-18号单体其次，7号单体最后依次流水施工。主要突出由深及浅的原则，基础深的先施工。第II施工区域：（见图）26-32号建筑为先，其次33-40号，第III施工区域：（见图）以25号单体建筑为先，再根据1区施工情况展开此区作业面。第区，全场施工道路及预埋管道以及其他一些零星建筑。1.5 施工准备通过前面对本工程重点、难点的分析，我们必须在场内道路排水系统、场内临时用电用水、场内生产生活设施、施工技术、施工现场、物资等方面做好充分的准备工作，才能保证工程建设的顺利实施。1.5.1 场地平整及道路按总平面布置做好现场临时道路，并且建立整个现场的测量控制网，合理安排施工及生活设施，使临时施工道路系统覆盖至工程中的每个单体工程，同时对路面和部分场地进行硬化，避免雨季对工程施工的影响，确保工程的各种物资资源能够全天候进场服务于施工。1.5.2 场地排水良好的现场排水系统是保证工程顺利推进的重要措施之一。因此在工程的临时设施的施工阶段，我们将首先完善场地排水系统，确保整个场内及基坑四周的排水路径通畅，避免因雨水、地表水或其他水源对基坑边坡和路基、场地的浸泡而破坏良好的作业环境。1.5.3 临时用电根据现场施工要求，用电量较大的施工机械主要是：电焊机、对焊机、钢筋机械、砼搅拌站及砼输送泵等机械。a. 基础施工阶段：用电量不大，主要为打夯机械，现场照明。b. 主体结构施工阶段：按整个工程施工高峰期同时用电时的主要机械功率进行计算。序号机械名称数量（台）功率（kw）小计(km)125T汽车吊100简易葫芦吊井架53.517.52钢筋机械 4（套） 8.5343圆盘锯43.714.8电刨2484搅拌机215305直螺纹机械155电动机功率合计119.37对焊机21002008电焊机1017170电焊机功率合计385办公、照明用电考虑60KW总用电负荷计算根据公式P=1.05（K1P1/COS+ K2P2+ K3P3）=1.05（0.5119.3/0.75+0.6370+60）=1.05（79.53+222+60）419.8Kw即业主只需提供500Kw的总电源，即能满足我方施工用电需求。c.后期阶段：由于大型机械已不再使用，现场用电主要为一些零星小型机械，业主提供的总电源完全能满足施工用电需求。1.5.4 临时用水本工程用水包括施工用水，生活用水；业主提供DN150市政管线至现场，水量能够满足施工及生活用水量。施工用水：因主体结构采用商品砼，现场搅拌站只搅拌零星砼，用水量较小，可直接由原厂区管线网接入。考虑到节约用水，池体试水及砼养护用水考虑就近取水使用。生活用水：工地现场不设生活用水。1.5.5 技术准备了解设计意图，熟悉施工图纸，掌握土建与安装以及业主分包单位的各工种间的交叉配合，进行图纸自审工作，以便参加由业主组织的图纸会审工作，编制安全、文明施工等具体施工技术组织措施和较为详细的施工进度网络计划。编制完善的施工组织设计及技术质量方案。进行逐级质量和安全等书面技术交底，作好有关技术资料的准备工作。会同业主办理好水准坐标基点的交接工作，并以此作为现场平面控制网和高程控制的依据。向有关试验部门申请各种砼级配，并做好对试验室的评价。1.5.6 现场施工准备根据业主提供的水准基点进行测量定位放线。搭建现场临时生产和办公用房，做好现场施工的“四通一平”。按总平面图做好各种材料堆放的场地，根据施工要求安排施工机械设备的进场、就位以及试运转。加工制作及安放好工地六牌一图以及各种安全标志，安装在现场醒目位置。1.5.7 组织准备制定项目管理的各项规章制度和各级岗位责任制。组建项目经理部管理班子，明确各自职责。有计划地组织劳动力进场，并安排好职工生活和职工教育工作。1.5.8 物资准备编制各种材料和施工周转材料需用量以及机械零配件进场计划，并按施工进度要求组织进场，堆放排列整齐。进场材料需要检测的及时经监理见证取样送至市质监站指定的试验部门进行检验，各种计量器具及时送检，合格后方可使用，配备计划详见计量检测器具配备计划表。结构施工用模板以及支撑钢管、方木等，投入计划详见主要周转材料、工具需用量计划表。第二章 各分部分项工程施工方案2.1 工程测量施工方案2.1.1 轴线控制本工程现场有影响测量工作的不利因素，单位工程和构筑物单体比较多，会与控制点设置出现冲突，造成控制点损坏或视线不通；基坑开挖深、支护易变形，会直接造成控制点的损坏等等。为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。1）平面基准控制网建立第一步：根据图纸及现场条件，先进行控制网优化，从图纸上确定控制点的位置（尽量远离基坑边，以免基坑变形对控制点造成影响），用图解法从图纸上得出各控制点的平面坐标，作为坐标设计值。第二步：粗测，根据业主提供的基准点，按各控制点的设计坐标值用全站仪将其放样到现场，做好控制桩。控制桩采用钢筋砼制成（为便于控制点的点位修正，桩面采用200200mm的钢板），以便于投点和引测。当控制点埋设完毕以后，和业主提供的基准点组成测边网或边角网，用全站仪进行测角量边。通过计算机平差程序进行内业工作，经过对数据的预处理，剔除测量中含有粗差或错误的数据，再采用间接平差的方法计算出各点的平差坐标、点位精度、边长测量精度及控制网中最弱点位置、各控制点的误差椭圆。第三步：精测，将上一步得到的控制点的坐标值和其设计值比较，进行点位修正，再用全站仪对控制网进行精密测量，用第二步的方法进行数据处理，得到各控制点的最终平差坐标及其点位精度。第四步：栓桩保护，由于本工程场地均为回填土，因此在观测点布置完成后进行第一次观测，观测完毕后，对各控制桩用栓桩进行保护，这样在控制桩遭到破坏或下沉时，可通过栓桩进行恢复。具体现场测量控制点布置见下图所示：2）观测精度为保证测量的精度和准确度，配备一台日本进口的全自动SET2B-型全站仪和一台激光经纬仪、两台水准仪等高精度仪器，所用仪器必须定期校验，并且在每次使用前，对仪器进行常规检查，确定各项指标不超规范规定。为保证测量放线的精度，减少实测中的误差，整个工程各角坐标及纵横轴线用全站仪精确测量，细部用经纬仪，测量选用有计量检测合格证厂家生产的钢卷尺。2.1.2 水平标高控制以业主提供的水准点为基准，根据现场实际情况，本着使用方便、控制点不易破坏的原则来建立水准网，按工程测量规范中三等水准网的观测要求来施测（沉降观测基准点的设置按二等水准测量的技术要求进行），对测得的数据进行平差处理，得出各点的高程作为施工控制的基准。考虑各种因素的影响，定期对布设的水准基点进行复测，防止施工中出现差错。2.1.3 沉降观测本工程单位工程较多，结构类型包括钢筋砼池体、钢筋砼框架结构等，施工时应根据各个单位工程的具体情况和图纸设计要求预埋沉降观测点埋件。观测点的埋件以及埋设方法和标准均遵照设计图纸及质监站下达文件要求进行，观测从观测点安装稳定后开始。具体观测次数及要求如下：1）在施工期间沉降观测的次数A、较大荷重增加前后（如基础砼浇筑、填充墙砌筑、设备安装等）均应进行观测。B、当基础附近地面荷重突然增加，周围大量积水及暴雨后或周围大量挖土方等，均应进行观测。C、工程投入生产后应连续进行观测，观测时间的间隔可按沉降量的大小及速度而定，在开始时间隔短一些，以后随沉降速度的减慢可逐渐延长直到沉降稳定为止。现场需专业测量单位进行测量的建构筑物，在沉降观测点埋置时及时的与测量施工单位取得联系、进行沟通，从而做好预留、预埋的工作，测量单位进场测量时，我单位将专门安排测量工程师协助配合。2）沉降观测要求沉降观测是一项较长期的系统观测工作，为了保证观测成果的正确性，要做到:固定人员观测和整理成果；固定使用水准仪及水准尺；使用固定水准点；按固定的日期、方法及路线进行观测。2.2.3 土方开挖（1）根据本工程的施工特点，土方选用斗容1.0m3的反铲挖土机进行土方开挖，自卸汽车进行运土，运至指定位置堆放，以供回填之用。（2）在机械开挖土方的同时，在每台挖掘机的挖土路线上，专门配备2名工人，根据现场工程的实际布置情况堆置弃土，如大于回填量则外运于外堆场。（3）为防止机械开挖超深，基底土方预留20cm厚土方采用人工清土，清土时必须配备足够的人员，与机械开挖同步，从而保证基坑内的土方全部用机械挖除出基坑内部，从而减少工人运土的劳动强度。（4）考虑工程所在位置以及工程的地质情况、水位情况，土方开挖按照1：1放坡，同时基础底板边预留出足够的工作面供基础施工。（5）为排除雨天降水以及基坑内的明水，在基坑土方开挖的同时，随即施工排水明沟，排水沟采用标准砖砌筑，上底宽度为500mm、下底宽度为300mm、深度为300mm，集水井长宽深为8008001000mm，排水坡度为2%，集水井内积水采用100潜水泵排除。2.34 3：7 灰土回填1材料要求（1）土：宜优先采用基槽中挖出的土，但不得含有机杂物。使用前应过筛，其粒径不大于15mm。含水率应符合规定。（2）石灰：应用块灰或生石灰粉；使用前应充分熟化过筛，不得含有未熟化的生石灰块，其粒径不得大于5mm，也不得含有过多的水分。2主要机具一般应备有木夯、蛙式打夯机、手推车、筛子（孔径610mm和1620mm两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线、钢尺等。3作业条件（1）基础外侧打灰土，必须对基础、地下室墙和地下防水层、保护层进行检查，并办完隐检手续。现浇混凝土基础墙应达到规定强度。（2）施工前应根据工程特点、填料种类、设计压实系数、施工条件等合理确定土料含水率控制范围、铺土厚度和夯打遍数等参数。重要的填方工程其参数应通过压实试验来确定。（3）房心灰土和管沟灰土，应先完成上下水管道的安装或管沟墙间加固等措施后再进行。并将沟槽、地坪上的积水和有机杂物清除干净。（4）施工前，测量放线工作应作好水平高程的标志。如在基坑（槽）或沟的边坡上每隔3m钉上灰土上平的木橛；在室内和散水的边墙上弹上水平线或在地坪上钉好标高控制标准的木桩。4操作工艺工艺流程：验土和石灰粉的质量并过筛灰土拌合 槽底清理分层铺灰土夯打密实 找平验收（1）首先检查土质和石灰的材料质量是否符合标准的要求；然后分别过筛。如果是块灰闷的灰，要用610mm的筛子过筛；土要用1620mm筛子过筛。（2）灰土拌合：灰土的配合比除设计有特殊规定外，一般为2：8或3：7（体积比）。基础垫层灰土必须过标准斗，严格控制执行配合比。拌合时必须均匀一致，至少翻拌两次；拌合好的灰土颜色应一致。（3）灰土施工时，应适当控制含水量，工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过多或不足时，应晾干或洒水润湿。（4）基坑（槽）底或基土表面应将虚土、树叶、木梢、纸片清理干净。（5）分层铺灰土：每层的灰土铺摊厚度，可根据不同的施工方法，按表1318选用。各层虚铺厚度都用木耙找平，与坑（槽）边壁上的木橛相等，或用木折尺、标准杆检查。灰土最大虚铺厚度 表1318项次夯具的种类重量（kg）虚铺厚度（mm） 备注1木夯4080200250人力打夯落高400500一夯压半夯2轻型夯实机具200250蛙式或柴油打夯机3压路机机重610t200300双轮（6）夯打密实：夯压的遍数应根据设计要求的干土质量密度或现场试验确定。一般不少于三遍。人工打夯应一夯压半夯、夯夯相接，行行相连，纵横交叉。特别是灰土地基每层夯压后都应用环刀取土送验。按规定分层取样试验，符合要求后方可进行上层施工。（7）留接槎符合规定：灰土分段施工时，要严格按施工规范的规定操作，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土的接槎距离不得小于500mm。当灰土基础标高不同时，应作成阶梯形。接槎时应将槎子垂直切齐。（8）找平和验收：灰土最上一层完成后，应拉线或用靠尺检查标高和平整度。高的地方用铁锹铲平；低的地方补打灰土，然后请质量检查人员验收。（9）雨期施工1）灰土应连续进行，尽快完成。施工中应防止地面水流入槽坑，以免边坡塌方或基土遭到破坏。雨期应有防排水措施。刚铺完尚未夯实的灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新土夯实，受浸湿的灰土，应在晾干后再夯打密实。5质量标准（1）保证项目1）基底的土质必须符合设计要求。2）灰土的干土质量密度或贯入度必须符合设计要求和施工规范的规定。（2）基本项目1）配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、翘皮。2）留槎和接槎，分层留接槎的位置、方法正确，接槎密实、平整。3）允许偏差项目：见表1319。灰土地基允许偏差 表1319项次项目允许偏差（mm）检验方法1顶面标高15用水平仪或拉线和尺量检查2表面平整度15用2m靠尺和楔形塞尺检查6成品保护（1）施工时，应注意保护定位桩、轴线桩、标高桩，防止撞坏位移。（2）对基础、基础墙或地下防水层保护层，在其侧面打灰土时，一定得保护好，防止撞坏或位移。（3）夜间施工时，应合理安排施工顺序，设有足够的照明设施，防止铺填超厚或配合比不准确。（4）灰地地基打完后，应及时进行基础施工和回填基坑（槽），否则应临时遮盖，防止日晒雨淋。夯实后的灰土，三天内不得受水浸泡。7应注意的质量问题（1）未按要求测定干土质量密度：灰土施工时，每层都应测定夯实后的干土质量密度，检验其密实度，符合设计要求后，才能铺摊上层灰土。并且在试验报告中注明土料种类，配合比、试验日期、结论、试验人员签字。未达到设计要求的部位，均应有处理方法和复验结果。（2）石灰熟化不良；没有认真过筛，颗粒过大，造成颗粒遇水熟化时体积膨胀，将上部结构或垫层拱裂。务必认真对待石灰熟化工作，严格按要求过筛。（3）房心灰土表面平整度偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。应认真检查灰土表面标高和平整度，防止造成返工损失。 （4）雨期不宜作灰土工程，否则应编好分项施工方案；施工时应严格执行技术措施，避免造成灰土水泡、冻胀等返工事故。8.安全交底1）下槽人员要带安全帽.2）夜间施工或在光线不足的地方施工时，应采用36V低压照明设备，地下室照明用电不超过12V。3）非机电人员不准乱动机电设备。4）打夯机工作前，应检查电源线是否有缺陷和漏电，机械运转是否正常，机械是否装置漏电开关保护，按一机一开关安装，机械不准带病运转，操作人员皮戴绝缘手套。2.34.1 基坑基槽回填（1）土方回填选用优质的粉质粘土，通过试验确定最优含水量，现场开挖出的土方符合回填要求的，方可使用。（2）土方回填前，基坑内的杂物清除干净，积水排除，经监理验收同意后进行回填。（3）基坑回填时应沿构筑物四周同时进行， 在每层回填土夯实后，必须按规范规定进行环刀取样2.35.2 管槽回填回填前，应首先进行管道渗漏水试验，合格后再回填土，回填时在距管顶0.3m以内回填土严禁信含有土壤硬块和砖块、石头等物。雨、排水管施工时要先复核排出口的接纳管标高是否与图纸一致。2.4 砼池体底板施工2.4.1 钢筋工程（1）.钢筋的布置和绑扎顺序：底板底层双向钢筋布设架立筋橡胶止水带安装柱、墙竖向插筋绑扎底板上层双向钢筋（2）.所有钢筋在钢筋加工车间统一下料加工，人工运输到位，接头位置严格按照设计及规范规定设置。（3）.桩顶锚固钢筋待底板底层钢筋绑扎完成后，按照图纸要求的尺寸进行弯折。（4）.池底架立筋采用20钢筋制作，间距按2m通长布置，架立筋底部不得直接置于垫层上，必须设在垫块上。（5）.底板钢筋绑扎前，为保证间距准确，用经纬仪定出几道基准线，弹上墨线，基准线中间部分用钢尺量测出每根钢筋的绑扎位置，用粉笔在垫层上做出标记，作为绑扎钢筋的依据。（6）.为保证池壁、顶板模板支撑的牢固，在底板上距池壁内侧、与池壁平行方向2m、4m处设22吊环钢筋，高出底板砼面150，间距为2000，池壁以及顶板施工时，将支撑脚手架与吊环连接，能很好的保证支撑脚手架的稳定性，吊环钢筋设置锚入深度应为底板厚度的2/3，严禁直接置于垫层上。吊环钢筋示意图如下：（7）.墙、柱竖向插筋要保证在底板下的锚固长度，插筋高度依具体整根钢筋长度而定，并要与底板上、下层钢筋绑扎牢固，伸出底板以上部分适当用横向钢筋或钢管固定，以防墙、柱插筋在砼浇筑过程中发生位移。（8）.为防止钢筋保护层垫块被压碎，底板砼保护层垫块用细石砼制作，配比同底板同等级砼，按间距500梅花形布置，严禁以钢筋垫钢筋。2.4.2 模板工程A.池底模板选用竹胶板，现场加工成型。底板四周以及底板与上部墙体之间的施工缝下500高钢筋砼墙均采用竹胶板成型。B.模板必须牢固，砼浇筑时派专人看护模板，发现问题及时整改。C.在池底地梁、集水井以及局部标高变化处等部位，采用标准砖砌筑胎模。2.4.3 砼浇筑A.砼采用商品砼、泵送浇筑、插入振动棒与平板振动器相结合振捣密实的方法进行施工。B.底板与池壁相连接的500高钢筋砼墙体一次性浇筑，底板与墙板之间的水平施工缝留置在底板顶面500高处。同时为保证施工缝处不渗漏，外墙板施工缝处设有3004止水钢板。C.底板砼浇筑采用自然流淌、斜面分层、一次到位横向控制的方法，由一端开始向另一端反复逐带连续一次浇筑。D.根据砼泵送时自然流淌的实际情况，在砼输送泵的浇筑带卸料点、坡脚处和中间各布置一台插入式振动器共3台进行振捣，确保砼振捣密实。随着浇筑工作的向前推进振捣器也相应跟上，施工时做到不漏振、不过振、不欠振，防止出现浮浆过多和振捣不实。E.为了保证底板顶面砼浇筑的标高，用8短钢筋加工成“T”字形短钢筋、平头朝上，按照2米的间距梅花形焊接在上层网片上，用水准仪控制顶面标高，作为砼浇筑的找平依据，待底板砼施工完毕后割除找平。2.5 砼池体池壁施工2.5.1 钢筋工程A.所有钢筋均在钢筋加工车间统一下料加工，人工运输到位进行绑扎。墙板钢筋采用搭接接长，柱主筋采用全自动电渣压力焊接。B.墙板、柱钢筋在底板钢筋绑扎的同时，尽可能一次绑扎到位。可以根据施工情况留设接头，长短不一，但接头不能留在同一截面上。C.底板砼浇筑完成后，清理并理顺上部柱筋，用全自动电渣压力焊机将柱竖向钢筋继续接高，但同一截面接头的数量不大于50，柱箍筋接头应弯成135，箍筋弯钩的位置沿竖向在每个转角处相对错开。D.钢筋绑扎、焊接完毕，检查钢筋搭接位置、搭接长度以及锚固长度等，是否满足设计图纸和规范要求。按设计要求墙体内外两层钢筋用8“”拉结筋拉结，且绑扎齐全。E.池壁上的预埋套管、预埋件均点焊于钢筋上，确保砼浇筑时不移位。F.池壁钢筋绑扎完成,按照间距500梅花形设置保护层垫块。2.5.2 模板工程A.模板均选用竹胶板，现场加工成型，模板支撑选用50100木方以及48钢管。B.墙板模板采用M12止水对拉螺栓固定，间距450600，模板采用木方以及钢管混合支撑，内支撑支撑于池底上预先设置的22短钢筋上，外支撑采用抛撑，池壁模板支设示意图见示意图。D.模板拆除时不承重的模板（柱、墙模板），其混凝土强度应在其表面及棱角不致因拆模而受到损害时方可拆除，且不早于3天；承重模板应在混凝土强度达到施工规范所规定的强度时拆模，所指混凝土强度应根据同条件养护试块的强度决定。2.5.3 砼浇筑A.池壁砼采用泵送施工、人工配合、插入振动棒振捣密实的方法施工，不设施工缝，一次浇筑完成。B.池壁砼浇筑采用1台输送泵进行浇筑，由于泵送砼流动性较大，采用自然流淌的方法进行浇筑。C.池壁砼振捣时布置三台振动棒，第一台布置在坡顶，第二台布置在斜坡中间，第三台布置在砼坡脚，三台相互配合，保证覆盖整个坡面，确保不漏振；随着砼浇筑工作的向前推进，振动棒也相应跟上，以确保整个高度砼的质量。D、墙板砼浇筑应分层、循环浇筑，同时浇筑高度严格控制再1.5m以内，从而保证层与层之间循环浇筑时间控制再4小时以内，避免出现冷缝。2.6 砼泵送技术2.6.1 砼输送泵的布置要求A.砼泵设置处，场地平整、压实，具有重车行走条件。B.砼泵尽可能靠近浇筑地点，尽量减少移动泵车即能完成浇筑。C.砼泵作业范围内，不得有阻碍物等。D.砼泵的转移运输时注意安全要求，符合产品说明及有关标准的规定。2.6.2 配管设计要点A.砼输送管尽可能缩短管线长度，为减小压力损失，少用弯管和软管。B.管线要求布置横平竖直，在同一条管线上，采用相同管径的砼输送管，同时采用新、旧管段时，应将新管布置在泵送压力较大处。C.输送管应具有与泵送条件相适应的强度，使用无龟裂、无凹凸损失和弯折的管段，接头严密，有足够强度，并能快速装拆。D.砼输送道管的固定，不得直接支撑在钢筋、模板或预埋件上。水平管每隔一定距离用支架、台垫、吊具固定，以使排除堵管、装拆和清洗管道。E.砼输送管道应定期检查，特别是弯管和锥形管等部位的磨损情况，以防爆管。2.6.3 砼泵送A.在安置砼泵时，根据要求将其支腿完全伸出，并插好安全销，场地软弱时在支腿下垫枕木，以及防砼泵移动或倾翻。B.砼泵与输送管连通后，按使用说明书的规定全面进行检查，符合要求后，方能开机进行空运转。砼泵启动后，先泵送适量的水，湿润砼泵的料斗、活塞及输送管的内壁等直接与砼接触部位。经泵送水合格后，输送同等级配合比的水泥砂浆，应分散布料，不得集中浇筑在同一处。C.开始泵送时，砼泵应处于慢速、匀速，应先慢后快，逐步加速，同时应观察砼泵的压力和各系统的工作情况，待各系统运转正常后，再按正常速度进行泵送。D.泵送砼时，砼泵的活塞尽可能保持在最大行程运转，砼泵的水箱或活塞清洗室中应经常保持充满水，砼泵送中不得把拆下的输送管内的砼撒落在未浇筑的地方。E.当砼泵出现压力升高且不稳定、油温升高，输凝管有明显振动等现象而泵送困难时，不能强行泵送，应立即查明原因，采取措施排除。一般先用木槌敲击输送管道、弯管、锥形管等部位，并进行慢速泵送或反泵，防止堵塞。F.砼泵送即将结束时，正确计算尚需用的砼数量，及时通知商品混凝土生产厂家。G.泵送完毕，将砼泵和输送管道清洗干净。在排除堵物、重新泵送或清洗砼泵时，布料设备的出口应朝安全方向，以防堵塞物或废浆高速飞出伤人。2.6.4 泵送砼施工注意事项A.输送管道应接直，转弯宜缓，管道接头严密不得漏浆，施工中防止管内混入空气，形成堵塞。B.输送砼前，应先压水洗管，再压送水泥浆，压送第一车砼时可增加水泥100Kg，为顺利泵送创造条件。C.严格控制坍落度，砼浇筑时，现场试验人员应每23小时测定一次坍落度，发现问题及时的通知商品砼厂家，及时调整。D.加强对泵车及输送管道的巡回检查，发现隐患及时排除，缩短拆装管道的时间。E.拆下的管道及时清洗干净，防止再用时由于不洁而增加阻力，形成堵管。2.7 框架结构施工271基础施工工程厂区建筑物基础工程一般为现浇独立承台柱基础，模板采用竹夹板支设，用48钢管配合支撑加固，模板支设必须有足够的强度、刚度及稳定性。承台及基础梁钢筋绑扎前先在垫层上划好线，确保间距排布准确。对较大的承台，砼浇筑采用自然流淌、斜面分层、一次连续浇筑到位的施工方法。砼浇筑必须振捣密实，在砼初凝前压实压平，确保砼浇筑质量。砼浇筑完毕后，加强养护。2.72主体施工（1）模板工程柱模板安装前先弹出支模控制线，支模时用钢管按“井”字加固，同时对于柱截面尺寸有一边大于500mm的框架柱均采用对拉螺杆加固。模板校正后沿模板底部四周粉出20mm厚水泥砂浆，以确保砼浇筑后底部不漏浆，避免“烂根”现象。梁、板模板安装前用钢管搭好满堂脚手架。满堂脚手架搭设必须经过计算。为施工方便，满堂架第一步步距为1.8m，第二步以上为1.2m，每个层高不得少于三道。对截面高、跨度大的框架梁，校正好梁底模的位置及标高后，先安装单边梁侧模，待梁钢筋绑扎完成后再安装另一侧模板并加固，梁模板安装时必须按规范要求进行起拱。对于梁高大于700mm的框架梁，在梁中增设一道间距为800mm对拉螺杆。（2）钢筋工程柱钢筋在1622采用电渣压力焊接长，22的采用滚轧直螺纹接长。现浇板砼浇筑完毕后，必须将柱钢筋上水泥浆及时清理干净，以备电渣压力焊的继续施工。梁钢筋锚固长度要符合图纸设计要求，水平钢筋1622采用闪光对焊接头，22的采用滚轧直螺纹接长。正确放置负弯矩筋及分布筋。负弯矩筋用短钢筋临时和梁主筋点焊，确保位置准确。当梁钢筋采用双层排列时，两排钢筋之间垫以25的短钢筋，以保证其设计距离，箍筋的弯钩要弯成135，箍筋弯钩的位置交错分开布置在两根架立钢筋上。现浇板钢筋绑扎前在模板上划好纵横方向间距控制线，绑扎时按线进行，特别注意现浇板上部的负弯矩筋，绑扎时用小马凳垫起，防止浇筑砼时被踩下，特别是雨蓬、挑檐、悬臂板的位置，要严格控制负弯矩筋位置，避免拆模后断裂。现浇板、主梁和次梁相交处，板的钢筋在上，次梁钢筋居中，主梁钢筋在下，要注意梁顶面主筋间的净距要有30mm，以利砼浇筑。梁、板钢筋绑扎时还要防止被水电管线将钢筋抬起或压下。（3）砼工程本工程采用商品砼，用砼输送泵泵送到位。柱砼浇筑时，浇筑高度不得大于3.5m时，超过3.5m时，在模板侧面开300mm高的砼浇筑口，装上斜溜槽分段浇筑。柱施工缝浇筑砼时，要在底部先浇筑50mm厚水泥砂浆，其配比与柱砼内砂浆配比相同，以免底部砼离析，产生蜂窝现象。梁、板砼浇筑沿平行于主梁方向进行，每一浇筑带宽2m左右，施工时梁板一次性连续浇筑完成。当特殊情况必须留设施工缝时，必须留在次梁和板跨的中间1/3处，施工缝可留成垂直立缝。砼浇筑时，柱、梁用插入式振动器振捣，板用平板振动器振捣密实，砼初凝后覆盖草袋浇水养护。2.8 围护结构工程2.8.1 砌筑砂浆要求A、本工程砂浆强度不低于M5.0，砂浆配合比应用重量比，计量精度为：水泥2%，砂及掺合料5%，稠度宜控制在70100mm为宜，砌筑前铺灰长度不得超过3m。B、砂浆投料搅拌顺序：砂水泥掺合料水，搅拌时间不少于2min。C、砂浆、混凝土应机械搅拌，随拌随用。水泥砂浆必须在拌后3h内用完，在最高气温超过30情况下，砂浆应在2h内用完，严禁使用过夜砂浆。2.8.2 砌筑施工技术措施A、空心砖施工时需提前一夜浇水，同时砖的含水率宜小于15%。B、砌筑墙体时，应根据预先绘制的砌块排列图进行，并应设置皮数杆。砌筑时应上下错缝，搭接长度不宜小于砌块长度的/，并应不小于150mm。如不能满足时，在水平灰缝中应设置6钢筋或4钢筋网片加强，加强筋长度不应小于500mm。C、不同干密度和强度等级的硅酸钙空心混凝土砌块不应混砌。硅酸钙空心混凝土砌块也不得和其它砖混砌。D、灰缝应横平竖直，砂浆饱满，垂直缝宜用内外临时夹板灌缝。水平灰缝厚度不得大于15mm，垂直灰缝不得大于20mm。大于30mm的垂直缝，应用C20的细石混凝土灌实。E、切锯砌块应使用专用工具
