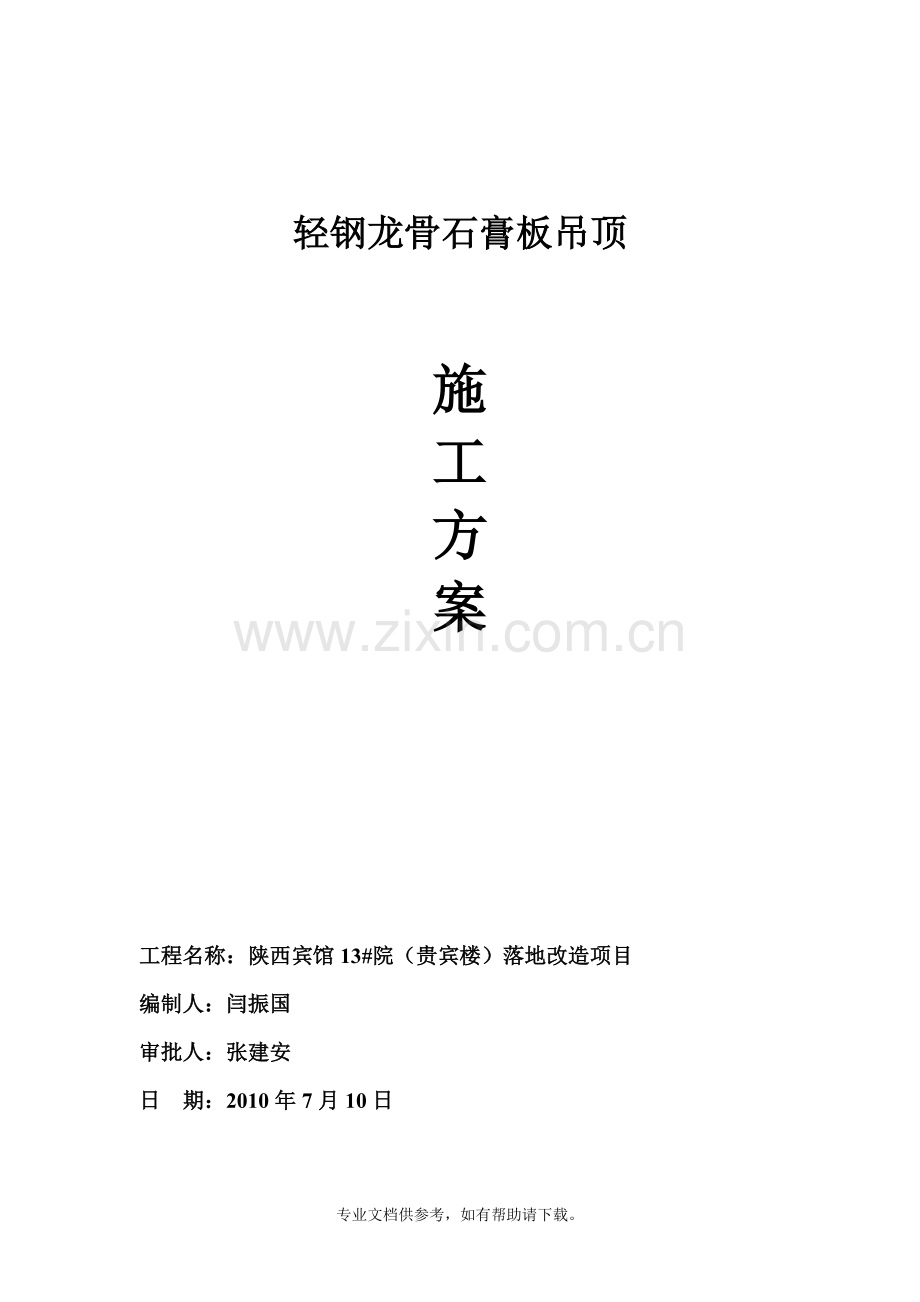

轻钢龙骨纸面石膏板吊顶(施工方案).doc

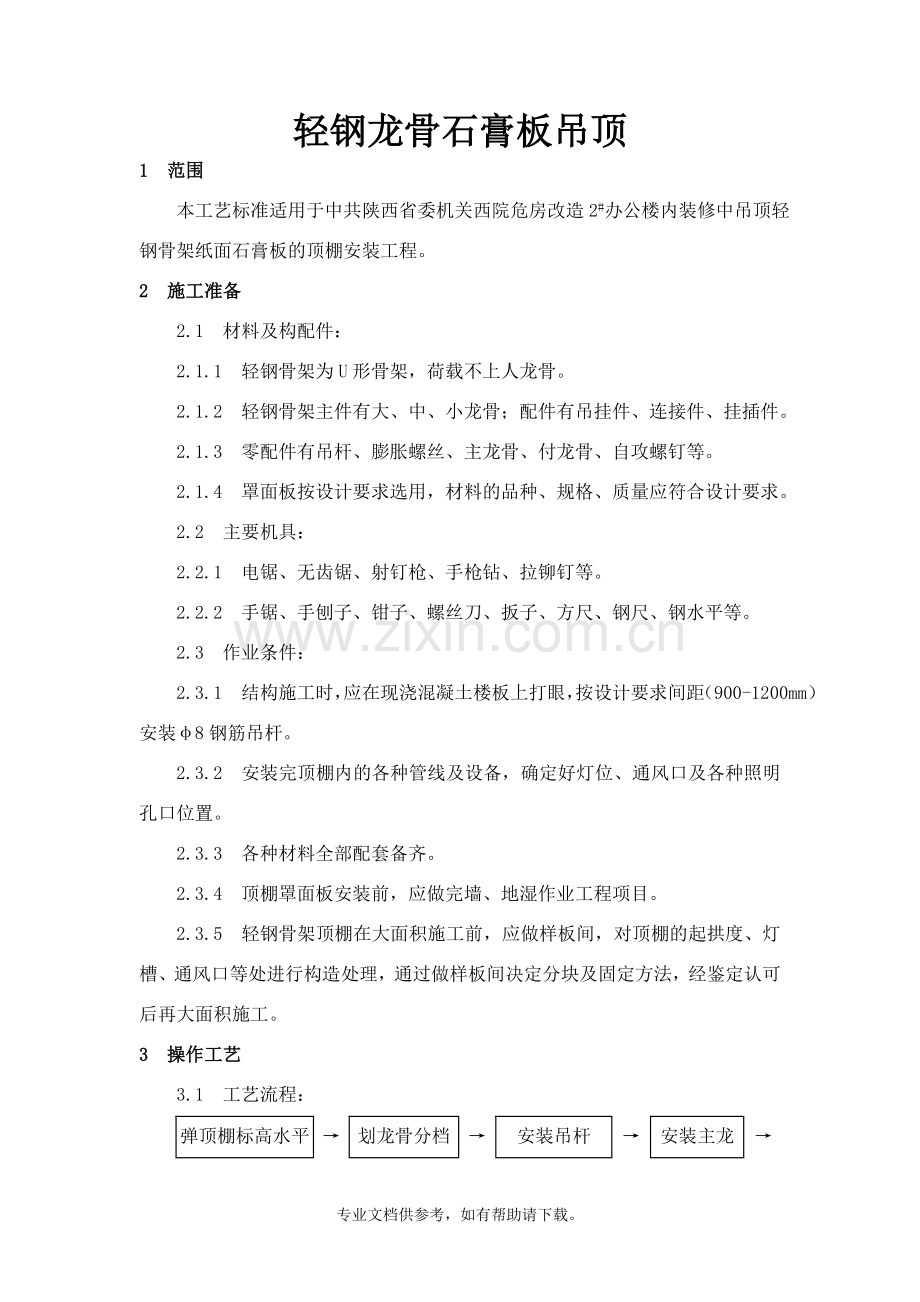

轻钢龙骨石膏板吊顶施工方案工程名称：陕西宾馆13#院（贵宾楼）落地改造项目编制人：闫振国审批人：张建安日 期：2010年7月10日 轻钢龙骨石膏板吊顶1 范围 本工艺标准适用于中共陕西省委机关西院危房改造2#办公楼内装修中吊顶轻钢骨架纸面石膏板的顶棚安装工程。2 施工准备 2.1 材料及构配件： 2.1.1 轻钢骨架为U形骨架，荷载不上人龙骨。 2.1.2 轻钢骨架主件有大、中、小龙骨；配件有吊挂件、连接件、挂插件。 2.1.3 零配件有吊杆、膨胀螺丝、主龙骨、付龙骨、自攻螺钉等。 2.1.4 罩面板按设计要求选用，材料的品种、规格、质量应符合设计要求。 2.2 主要机具： 2.2.1 电锯、无齿锯、射钉枪、手枪钻、拉铆钉等。 2.2.2 手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。 2.3 作业条件： 2.3.1 结构施工时，应在现浇混凝土楼板上打眼，按设计要求间距（900-1200mm）安装8钢筋吊杆。 2.3.2 安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口位置。 2.3.3 各种材料全部配套备齐。 2.3.4 顶棚罩面板安装前，应做完墙、地湿作业工程项目。 2.3.5 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进行构造处理，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。3 操作工艺 3.1 工艺流程：弹顶棚标高水平线划龙骨分档线安装吊杆安装主龙骨安装次龙骨、边横撑龙骨、沿墙凹槽安装纸面石膏板刷防锈漆乳胶漆基层处理3.2 弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、往四周弹顶棚标高水平线。 3.3 划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。 3.4 安装主龙骨吊杆： 3.5 安装主龙骨： 3.5.1 配装吊杆螺母。3.5.2 在吊杆上安装吊挂件。 3.5.3 安装主龙骨：将主龙骨按分档线位置穿入相应的吊挂件，拧好螺母。 3.5.4 主龙骨相接处装好连接件，拉线调整标高、起拱和平直。 3.5.5 安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。 3.5.6 钉固边龙骨，采用自攻丝固定。设计无要求时，自攻丝间距为800mm。 3.6 安装次龙骨： 3.6.1 按已弹好的次龙骨分档线，卡放次龙骨吊挂件。 3.6.2 吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在主龙骨上，一般间距为400mm。3.6.3 当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。3.7 主、次横撑龙骨全部安装到位后，拉线调整标高，起拱和平直。检查各挂件是否扣紧、牢固、合格后方可进入下一道工序。 3.8 安装纸面石膏板：在安装纸面石膏板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装纸面石膏板。纸面石膏板与轻钢骨架固定的方式为：自攻螺钉钉固法。 3.8.l 自攻螺钉钉固法为：在已装好并经验收的轻钢骨架下面，按罩面板的规格、拉缝间隙、进行分块弹线，从顶棚中间顺通长次龙骨方向先装一行罩面板，作为基准，然后向两侧伸延分行安装，固定罩面板的自攻螺钉间距为150mm170mm，自攻丝帽体入纸面石膏板1mm。 3.9 刷防锈漆：轻钢骨架罩面板顶棚，碳钢或焊接处末做防腐处理的表面（如预埋件、吊挂件、连接件、钉固附件等），在各工序安装前应刷防锈漆。4 质量标准 4.1 主控项目： 4.1.1 吊顶标高、尺寸、起拱和造型应符合设计要求。 检验方法：观察；尺量检查。 4.1.2 饰面材料的材质、品种、规格、图案和颜色应符合设计要求。 检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告。、 4.1.3 暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。 检验方法：观察；手扳检查；检查隐蔽工程验收记录和施工纪录。 4.1.4 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；木吊杆、龙骨，应进行防腐、防火处理。 检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进行验收记录和隐蔽工程验收记录。 4.1.5石膏板的接缝应按其施工工艺标准进行板缝防裂处理。 安装双层石膏板时，面层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。 检验方法：观察。 4.2 一般项目： 4.2.1 饰面材料表面应洁净、色泽一至，不得有翘曲、裂缝及缺损。压条应平整、宽窄一致。 检验方法：观察尺量检查。 4.2.2 饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，于饰面板的交接应吻合、严密。 检验方法：观察。 4.2.3 金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙骨应顺直，无劈裂、变形。 检验方法：检查隐蔽工程验收记录和施工纪录。4.2.4 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。检验方法：检查隐蔽工程验收记录和施工纪录。4.2.5暗龙骨吊顶工程安装的允许偏差和检验方法应符合表4-10的规定。暗龙骨吊顶工程安装的允许偏差和检验方法项次项目允许偏差（mm）检 验 方 法纸面石膏板1表面平整度2用2m靠尺和塞尺检查2接缝直线度2拉5m线，不足5m拉通线，用钢直尺检查3接缝高低差0.5用钢直尺检查和塞尺检查5 成品保护 5.1 吊顶龙骨材料、饰面板及其他吊顶材料在入场存放和使用过程中要严格管理，保证不变形、不受潮和不生锈。 5.2 吊顶工程施工时应充分检查隐蔽工程和重型灯具、电扇及其设备安装，吊顶工程安装完成后，不得再破坏饰面板。 5.3 保护饰面板的颜色不受粉尘、水、潮的影响，及时清理饰面板上的灰尘。 5.4 饰板面严禁受撞击、冲击、以免造成损坏。 5.5 检查口处应做好加固处理、检修时应不小心，不可损坏检修口或其他部位吊顶。 5.6 安装重型灯具、电扇及其他设备时应注意成品保护，不得污染或损坏吊顶。 5.7 吊顶完毕后，进行其他后续作业时应注意成品保护，不得污染或损坏吊顶。 5.8 吊顶的施工顺序应安排在楼面或屋面防水工程完工后进行。罩面板安装必须在顶棚内管道、试水、保温等一切工序全部验收后进行。 5.9 安装饰面板时，施工人员应戴线手套，防止污染饰面板。6 安全和环境因素控制措施 6.1 施工用电应由专人负责接线，负责管理。 6.2 吊顶用脚手架应为满堂脚手架，搭设完毕后应经检查合格后方可使用。 6.3 施工用工具和机具不可从吊顶处往下抛，应装入泥桶，用绳子系着，慢慢向下放。 6.4 施工用材料上下时应握紧、握好、以免滑落伤人。 6.5 注意防火、防毒处理 6.6 按照操作规程施工。 6.7 有噪音的电动工具应在规定的时间内施工，防止噪音污染、扰民。 6.8 施工现场必须工完清场。清扫时应设专人洒水，不得扬尘污染环境。 6.9 废弃物应按照环保要求分类堆放和处理。 7 施工注意事项 7.1 根据实际情况核对吊顶工程的施工图、设计说明及其他设计文件，核对的内容有尺寸、用料、特殊要求、以及规范规定。 7.2 检查材料的产品合格证、性能检测报告、进场验收记录和复验报告。木材或人造板还应检查甲醛含量，具体检查办法应按照规范进行。 7.3 安装石膏板前应完成吊顶内隐藏工程的验收，并做好施工记录。 7.4 检查吊顶内管道、设备的安装及水管试压。 7.5 主龙骨吊点间距、起拱高度应符合设计要求。当设计无要求时，吊点间距应小于1200mm，并应按房间短向跨度的1/300-1/200起拱。 7.6 吊顶应通直，吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增设吊杆。当吊杆长度大于1500mm时，应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆。 7.7 吊顶内填充的吸音、保温材料的品种和铺设厚度应符合设计要求，并应有防散落措施。 7.8 饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，符合设计要求，并与饰面板交接处应严密、顺直。 7.9 注意吊顶与墙面、窗帘盒、门的连接，并应符合设计要求。 7.10 凡超过3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应增设吊杆。3kg以下的灯具风口等可以附加龙骨铆固于吊顶上。 8 质量记录本工艺标准应具备以下质量记录：8.1 轻钢骨架的龙骨应有产品合格证。8.2 罩面板应有出厂合格证。8.3 工程验收应有质量验评资料。 陕西省建筑装饰工程公司 第一项目部 2007年9月26日专业文档供参考，如有帮助请下载。
