数电专业课程设计汽车尾灯.doc

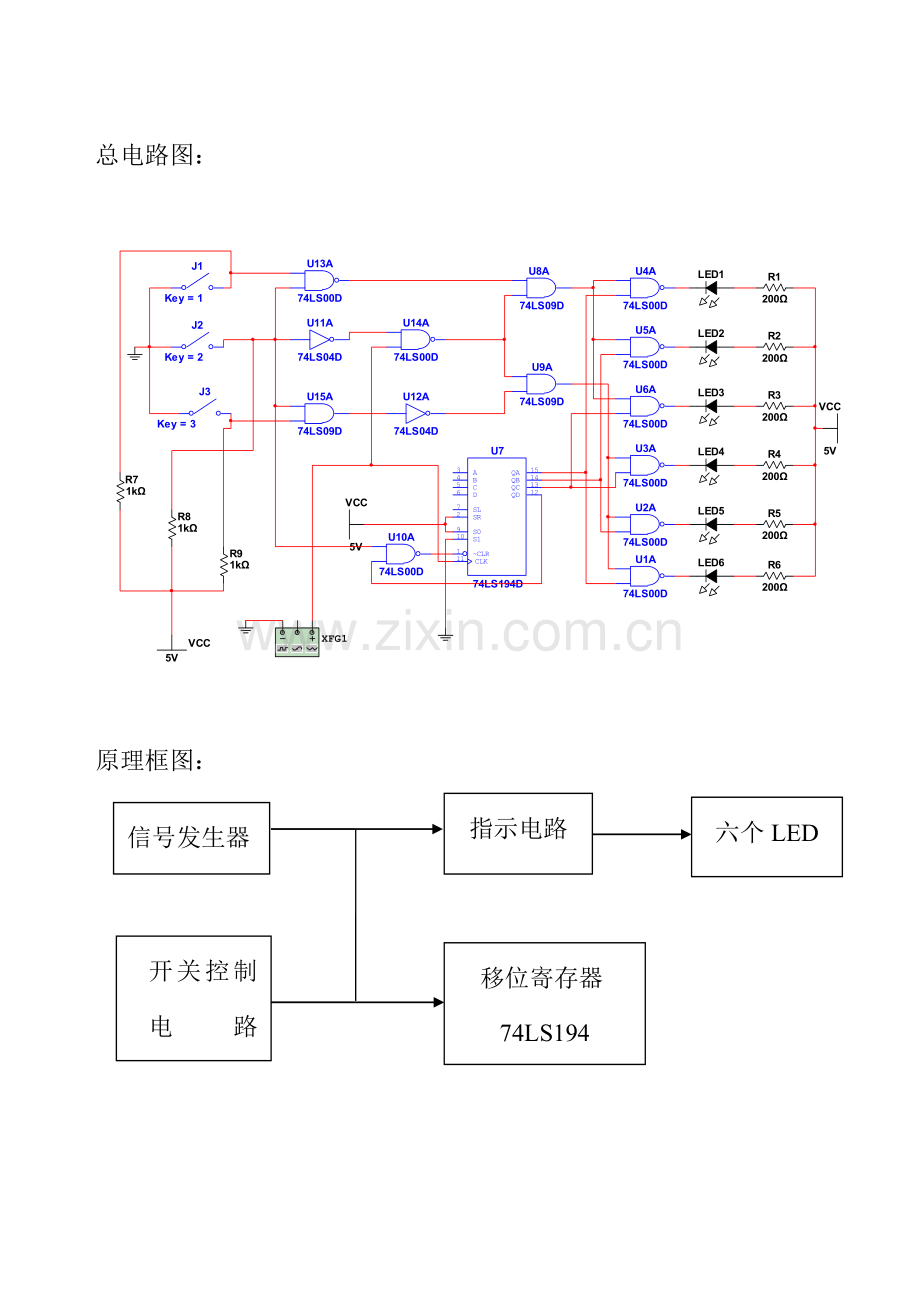

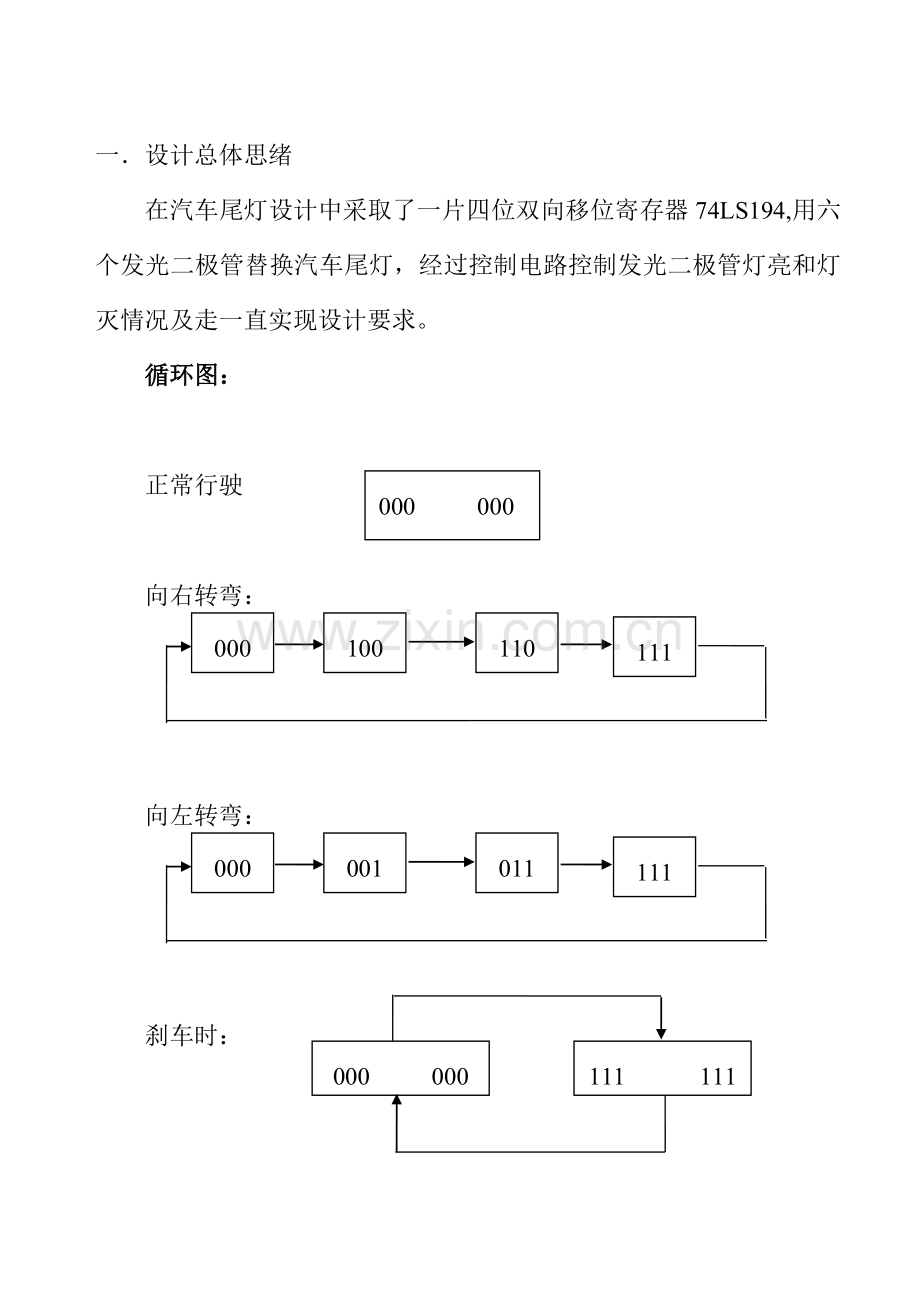

一设计总体思绪在汽车尾灯设计中采取了一片四位双向移位寄存器74LS194,用六个发光二极管替换汽车尾灯，经过控制电路控制发光二极管灯亮和灯灭情况及走一直实现设计要求。循环图：000 000正常行驶向右转弯111 110 000 100 ：111 011 000 001 向左转弯：111 111000 000刹车时：总电路图：原理框图：六个LED指示电路信号发生器移位寄存器74LS194开关控制电路二单元电路设计（一）循环电路汽车在右转弯时尾灯循环亮灭情况以下： 原理说明：汽车右转弯时，在右转弯开关控制下，汽车尾灯按周期性亮灭，这是用一片74LS194移位寄存器组成循环移动电路实现，即QAQBQC按100110111000循环移动，1代表发光二极管点亮，0代表发光二极管熄灭。具体电路以下： （二） 控制电路控制电路是由一系列逻辑门来实现。ABC信号传输即发光二极管发光情况111QAQBQC信号被隔断六个LED熄灭011QAQBQC信号被传输到左边三个LED，LED右循环点亮110QAQBQC信号被传输到右边三个LED，LED左循环点亮*0*QAQBQC信号被隔断，时钟信号被传输到六个LED，六个LED同时闪烁左右转弯控制是经过和非门、和门和循环电路和非门连接来实现，刹车控制是经过脉冲信号、和非门连接来实现。具体电路以下：（三） 指示电路用发光二极管来替换汽车尾灯，经过200电阻连接到VCC。当输入端位高电平时，灯灭；当输入端为低电平时，灯亮。六. 总结和体会数字电子技术是电子信息专业学生必修一门专业基础课，我们进行数字电子技术课程设计是我们理论联络实际最好路径，将书本上知识利用到实际分析处理问题中去，这么使我们愈加牢靠掌握分析和设计基础知识和理论，愈加熟悉多种不一样规模逻辑器件，掌握逻辑电路分析和设计基础方法，为以后学习奠定基础。看到设计题目后，首先要分析汽车尾灯显示状态和汽车运行状态关系，然后对汽车尾灯控制器进行功效描述，确定汽车尾灯控制器结构框图，最终进行电路设计。在电路设计过程中，优异行模式控制电路设计，然后用到了74LS194结构一个移位寄存器，再设计显示电路，然后用6个发光二极管和6个电阻组成尾灯状态显示电路，各个结构电路设计好了以后，组合起来就设计好了汽车尾灯控制器逻辑电路。经过此次数字电子技术课程设计，我体会到了学习不仅要把书本知识学好，要得弄懂东西还要自己勤翻书，上网查资料，要勤动脑，学会思索，能够从各个方面去思索同一个问题，最关键是要学以致用。把一个大电路分割成很多小模块后会比很好设计，设计起来会比较灵活，会有一个清楚思绪。附录：元器件清单元器件数量/个和非门74LS009非门74LS042和门74LS093移位寄存器74LS1941参考文件：数字电子技术基础康华光编著 高等教育出版社电子技术基础试验、设计和仿真 贾更新编著 郑州大学出版社
