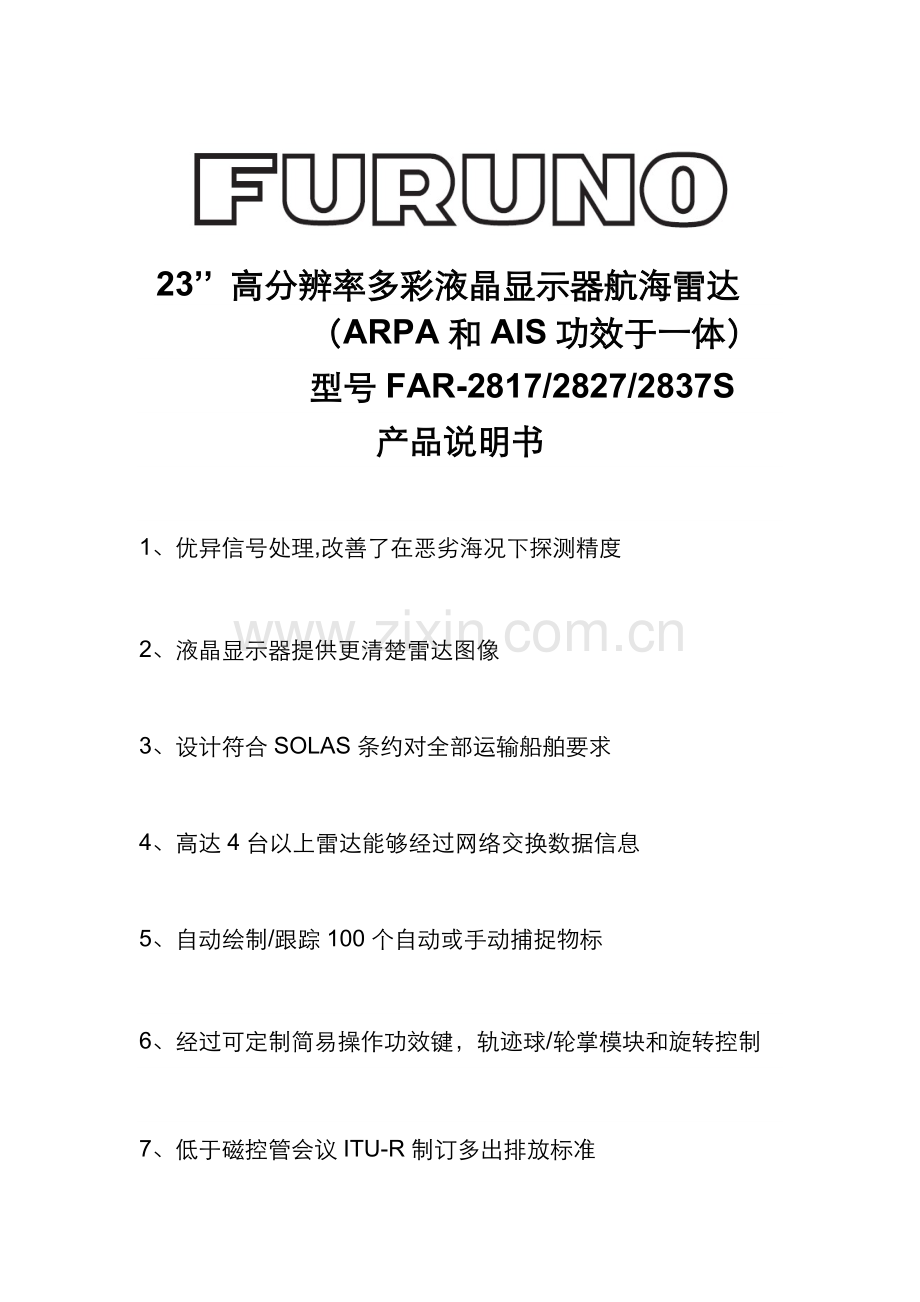

23’’ 高分辨率多彩液晶显示器航海雷达（ARPA和AIS功效于一体）
型号FAR-2817/2827/2837S
产品说明书

1、优异信号处理,改善了在恶劣海况下探测精度

2、液晶显示器提供更清楚雷达图像

3、设计符合SOLAS条约对全部运输船舶要求

4、高达4台以上雷达能够经过网络交换数据信息

5、自动绘制/跟踪100个自动或手动捕捉物标

6、经过可定制简易操作功效键，轨迹球/轮掌模块和旋转控制

7、低于磁控管会议ITU-R制订多出排放标准

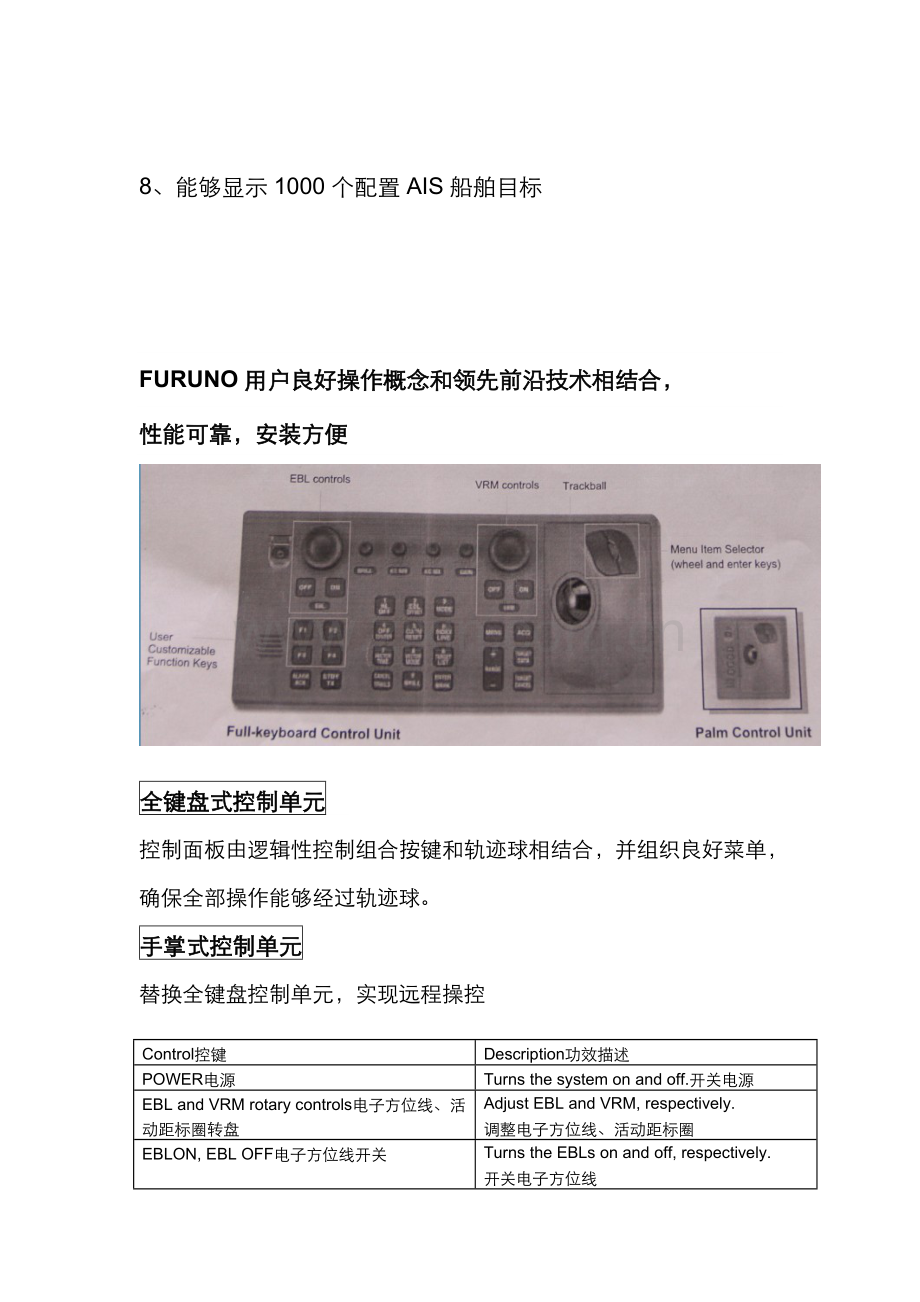

8、能够显示1000个配置AIS船舶目标

FURUNO用户良好操作概念和领先前沿技术相结合，
性能可靠，安装方便

全键盘式控制单元
控制面板由逻辑性控制组合按键和轨迹球相结合，并组织良好菜单，确保全部操作能够经过轨迹球。
手掌式控制单元
替换全键盘控制单元，实现远程操控

Control控键
Description功效描述
POWER电源
Turns the system on and off.开关电源
EBL and VRM rotary controls电子方位线、活动距标圈转盘
Adjust EBL and VRM, respectively.
调整电子方位线、活动距标圈
EBLON, EBL OFF电子方位线开关
Turns the EBLs on and off, respectively.
开关电子方位线
F1-F4功效键
Execute menu short cut assigned.快捷键
ALARM ACK警报确定
Silences audible alarm.关闭声响警报
STBY TX待机键
Toggles between stand-by and transmit.待机或发射
BRILL亮度
Adjusts display brilliance.调整显示亮度
A/C RAIN自动雨雪抑制
Suppresses rain clutter.抑制雨雪杂波
A/C SEA自动海浪抑制
Suppresses sea clutter.抑制海浪杂波
GAIN增益
Adjusts sensitivity of the radar receiver.调整雷达接收器灵敏度
HLOFF船首线关闭
Temporarily erases the heading line while pressed.临时消除船首线（按住）
EBL OFFSET
电子方位线偏心显示
Enables, disables the EBL offset. In menu operation, switches polarity from North to South and East to West and vice versa.开启关闭电子方位线偏心显示，菜单操作时选择南或北、东或西
MODE显示模式
Chooses presentation mode。选择显示模式
OFF CENTER偏心显示
Shifts own ship position.调整本船位置
CU/TM RESET
真运动、航向向上显示复位
Moves own ship position in 75% radius in stern direction. • Resets the heading line to 0° in course-up and true motion modes.
真运动、航向向上时，船首线复位至零、本船至船尾方向半径75%处，
INDEX LINE索引线
Turns index lines on and off.开关索引线
VECTOR TIME矢量时间
Chooses vector time (length).调整矢量长度
VECTOR MODE矢量模式
Chooses vector mode, relative or true.选择真矢量或相对矢量
TARGET LIST物标列表
Displays ARP target list.显示ARPA物标列表
CANCEL TRAILS取消尾迹
Cancels all target trails. In menu operation it clears line of data.
取消物标尾迹，菜单操作中清除数据线
ENTER MARK插入标志
Enters marks; terminates keyboard input.插入标志；终止键盘输入
VRM ON, VRM OFF活动距标圈开关
Turns the VRMs on and off, respectively开启或关闭活动距标圈
MENU菜单
Opens and closes the MAIN menu; closes other menus.开关菜单
ACQ确定
• Acquires a target for ARP after choosing it with the trackball. • Changes a sleeping AIS target to an activated one after choosing it with the trackball.捕捉物标、激活睡眠状态AIS物标
RANGE量程
Chooses radar range.选择量程
TARGET DATA物标数据
Displays target data for ARP or AIS target chosen with the trackball.
显示ARPA或AIS物标数据
TARGET CANCEL
物标取消
Cancels tracking on ARP, AIS or reference target chosen with the trackball.清除ARPA或AIS物标

革命性far-28x7系列X和S波段雷达是FURUNO 50年海洋电子经验和优异计算机技术结果。本系列是满足国际海事组织严格标准（IMO）为全部船舶研制。
显示单元采取23.1“液晶显示器，提供了一个有效大于340毫米直径图片。高级扩展图形阵列显示器提供了更清楚雷达图像，能够在任何光照条件下轻松观察，有白天和黑夜两种背景颜色可供选择。不一样颜色被用于标志、符号和文本，更方便于用户操作。
目标检测是经过复杂信号处理增强技术。两个警戒区能够在任何量程和区域内设置，满足用户要求。其它船舶运动是经过优异目标评定跟踪软件和CPA/ TCPA数据读数。当在AIS应答器范围内，该far-28x7系列能够显示任何配置AIS船舶。
雷达天线有4，6.5，和8英尺三种天线。对X波段，转速选择，24转为标准雷达转速，或42转高转速。S波段雷达也可用10或12英尺天线辐射器，S波段雷达比X波段雷达更能在大风浪及雨雪干扰等恶劣天气情况下，确保物标探测正确。

这一系列雷达遵守下面IMO、IEC要求：

● IEC 60936-1 shipborne radar ● IEC 60936-2 HSC radar
● IEC 60872-1 ARPA ● IEC 60872-2 ATA
● IEC 601993-2 AIS ● IEC 60945 General requirements
● IEC 61162-1 ed 2 ● IMO MSC.64(67) Annex 4
● IMO A.823(19) ● IMO MSC.74(69) Annex 3
雷达能够连接到以太网网络，满足用户多种要求。SOLAS条约第五章修改要求了3000总吨及以上船舶配置X和S波段雷达能够交换开关。高达四台以上雷达可经过网络交换信息。另外，必需导航信息包含电子海图，L / L，COG，SOG，STW等能够经过网络共享。

数据显示
多种多样导航信息，本船情况，雷达标绘数据，风，水温和其它船舶信息传输显示在系统里。这些选择目标数据，显示在雷达方形格子里。放大是FURUNO 雷达far-28x7系列一个特色，这看起来像一个延迟扫描变焦，IMO虽严格严禁，但在这里，法律是接收其放大功效，扩大部分雷达对于部分特殊海事活动展示。
目标关联（融合）
一个装备了AIS船舶能够由AIS和ARPA显示标识信息。这是因为AIS位置由GPS测量在L / L时，测量范围是ARPA目标光点和数据船首线从自己船到在雷达PPI。
当然标识是在一个设备商设定标准，ARPA要合并在AIS系统，确定其标准，要经过在不一样量程，船首线，航向，速度等。
AIS 信息
静态数据
船舶移动识别码 IMO编码 呼号和船名
船长和船宽 船舶类型 天线固定船舶位置
航行相关数据 船舶吃水 危险货物类型 目标港和估计抵达时间
动态数据
在世界时正确船位 对地航行 对地航速 船首向
航行状态（手动输入） 转弯速率（可取得） 速度和方向更新率(2 s – 3 min)
短安全信息 无偿信息

ARPA和AIS标志和符号
警戒区

自动捕捉区
两个自动采集区可设置在一个量程或任何形式。她们还能够作为抑制区，避免无须要超载处理器和杂波禁用自动捕捉和跟踪以外。在一个自动采集区目标出现逆三角形。操作者能够手动取得关键目标无限制。
CPA报警区域
目标跟踪符号变为三角形时，其估计过程（矢量）违反操作者设置CPA/TCPA,操作者能够很轻易地经过向量长度改变来评定目标运动趋势。
警戒区和锚泊值班报警区域
保护区产生视觉和声音报警时目标进入警戒区。一个保护区可作为一个锚泊位置，提醒值班人员本船或目标偏离设定区域情况。
目标路径
目标轨迹特征产生单调或渐进阴影，在屏幕上显示全部对象余辉。遮光余辉显示，就像一个模拟PPI,唯一创新是指自己船舶运动和她船有用在一个特定捕捞作业轨迹。追踪时间可调15S，30S，1，3，6，15，30分钟或连续。目标路径用背景不一样颜色表示。该雷达独特特征是能够选择真实或相对模式相对运动（TM只有真正）。
雷达地图
多达200个航路点，航线能够存放多达30条。每个路径能够包含多达30个航路点。雷达图结合图线和标志，用户能够定义和输入导航区，路径计划监测数据。雷达图有3000点用于标识地图线和标志点。地图数据可便于反复使用存放在常规导航地域。

夜景模式

Far-2817 / 2827 / 2837s规格
天线发射天线
1、 型号 槽式波导阵列
2. 波宽和旁波瓣衰减
发射天线信号
X-波段
S-波段
XN12AF XN20AF XN24AF
SN30AF SN36AF
长度
4英尺 6.5英尺 8英尺
10 英尺 12 英尺
波束宽度（H）
1.8° 1.23° 0.95°
2.3° 1.8°
波束宽度（V）
20° 20° 20°
25° 25°
旁波瓣±10°内
-24 db -28db -28 db
-24 db -24 db
旁波瓣±10°外
-30 db -32 db -32 db
-30 db -30 db
S波段10英尺散热器用于HSC
3、转速
X-Band
转速
24 rpm
42rpm
齿轮箱
RSB-096
RSB-097
S-Band
转速
21-26 rpm
45rpm
齿轮箱
RSB-098 RSB-099
RSB-100 RSB-101 RSB-102
RF 收发器
1. 频率 X-波段：9410 MHz ±30 MHz，
S-波段：3050 MHz ±30 MHz

2. 输出功率 FAR-2817：12 kW RTR-078
FAR-2827：25 Kw RTR-079
FAR-2837S：30 kW RTR-080
3. Pulselength/PRR 脉冲选择
量程 (nm) Pulselength (μs) PRR (Hz)
0.125 , 0.25 0.07 3000
0.5 0.07, 0.15 3000
0.75, 1.5 0.07, 0.15, 0.3 3000, 1500
3 0.15, 0.3, 0.5,0.7 3000, 1500, 1000
6 0.3, 0.5, 0.7, 1.2 1500, 1000, 600
12, 24 0.5, 0.7, 1.2 1000, 600
48, 96 1.2 600
雷达显示
1、显示器
23.1' LCD (SXGA 1280 x 1024 pixels),470 (H) x 353 (V) mm,
有效显示直径：340mm
回波颜色：黄色、绿色和白色32位
2、量程（海里） 0.125 (.025), 0.25 (0.05), 0.5 (0.1), 0.75 (0.25), 1 (0.25)*, 1.5 (0.25),
圈间隔 2 (0.5)*, 3 (0.5), 4 (1)*, 6 (1), 8 (2)*, 12 (2), 16 (4)*, 24 (4), 32 (8)*, 48(8), 96 (16),
3、最小距离
30米×0.75海里尺度范围，在3.5米高度使用一个10平方米测试目标和在15米高天线（IEC 60936-1）。不一样条件下给一个不一样结果，可能靠近20米实际安装。
4、射程分辨
30米×0.75海里尺度范围
5、方位精度 +0.2 %
6、显示模式 船首向上、船首向上 TB（真方向）、真北向上、航向向上、真运动海浪或地面稳定。
7、船首向信息
FURUNO GPS罗经sc-60 / 120 是一个值得推荐航向传感器，你船可作为一个罗盘备份。
8. 平行刻度线 可选择 1、2、3或 6 条线
9、雷达地图
1500个点，用于标绘自己海岸线，船舶安全轮廓，孤立水下危险，浮标，交通航路系统，严禁区，及IMO要求
自动标会
1、获取 100个目标(手动50个，自动50个)
2、跟踪 在0.1-32海里范围内，自动跟踪物标
3、警戒区 两个区域 0.5海里宽度
4、矢量 真正或相正确30，1，3，6，12，15，30分钟估计目标运动
5、过去位置 5或10位置，在过去30S，1，2，3,6分钟内。
6、碰撞警报 CPA limit: 0.2 – 10海里，, TCPA limit: 0 - 99 分钟
7、试操纵 动态或静态，和选定延迟时间

AIS功效（数据输入从AIS是必需）

1、模式 睡眠，激活，预警，选择中，失去目标
2、目标数量 最大1000个目标
3、数据显示 基础和扩展数据
电源
1. 加工单元 24 VDC 或 115/230 VAC，1?, 50/60 Hz
440 VAC, 1 ?, 50/60 Hz 可选变压器 RU-1803
2、显示单元 24 VDC 或 115/230 VAC，1?, 50/60 Hz
440 VAC, 1 ?, 50/60 Hz 可选变压器 RU-1803
3、天线单元 FAR-2837S:
230 VAC, 3ø, 60 Hz; 380 VAC, 3ø, 50 Hz; 440 VAC, 3ø, 60 Hz
115 VAC, 3ø, 60 Hz with optional transformer RU-5693
230 VAC, 3ø, 50 Hz with optional transformer RU-6522
440 VAC, 3ø, 50 Hz with optional transformer RU-5466-1

设备清单
1、显示单元mu-231cr 2、处理器rpu-013
3、全键盘控制单元rcu-014 手掌式控制单元（Palm控制单元）rcu-015（订货时注明）
4、有线电视天线单元（15 / 20 / 30 / 50 / 100米）
5、射频系统射频收发单元
6、far-2837s电源单元psu-007 7、标准零件和安装材料
选项
1、性能监视器pm-31为far-2817 / 27pm-51为far-2837s（订货注明）
2、远程控制单元rcu-016 3、陀螺接口gc-10（内置处理器）
4、DVI模拟RGB转换盒（缓冲板内置）op-03-180
5、RGB连接器dsub-bnc-1（VDR） 6、卡接口单元cu-100
7、变压器ru-1803 / 5466-1 / 5693 / 6522
8、整流ru-3424 / 1746b 9、接线盒rjb-001 10、天线电缆rw-9600 11、外部报警蜂鸣器op03-21 12、fp03-09840 13、支架fp03-09820 14、枢纽hub-100
航海者
显示单元能够提供一个特种柜相匹配FURUNO新插件,配置为far-28x7系列。
