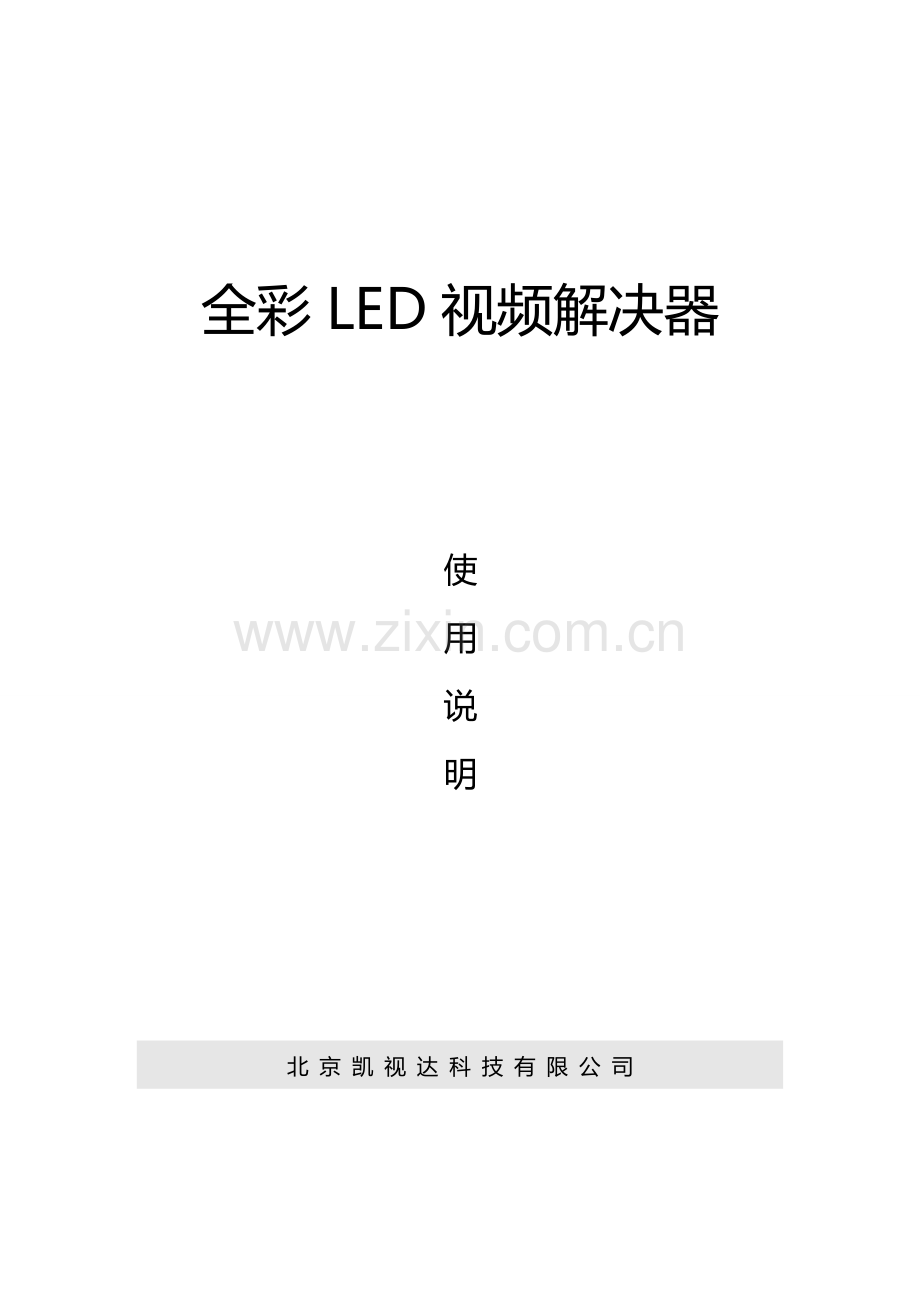

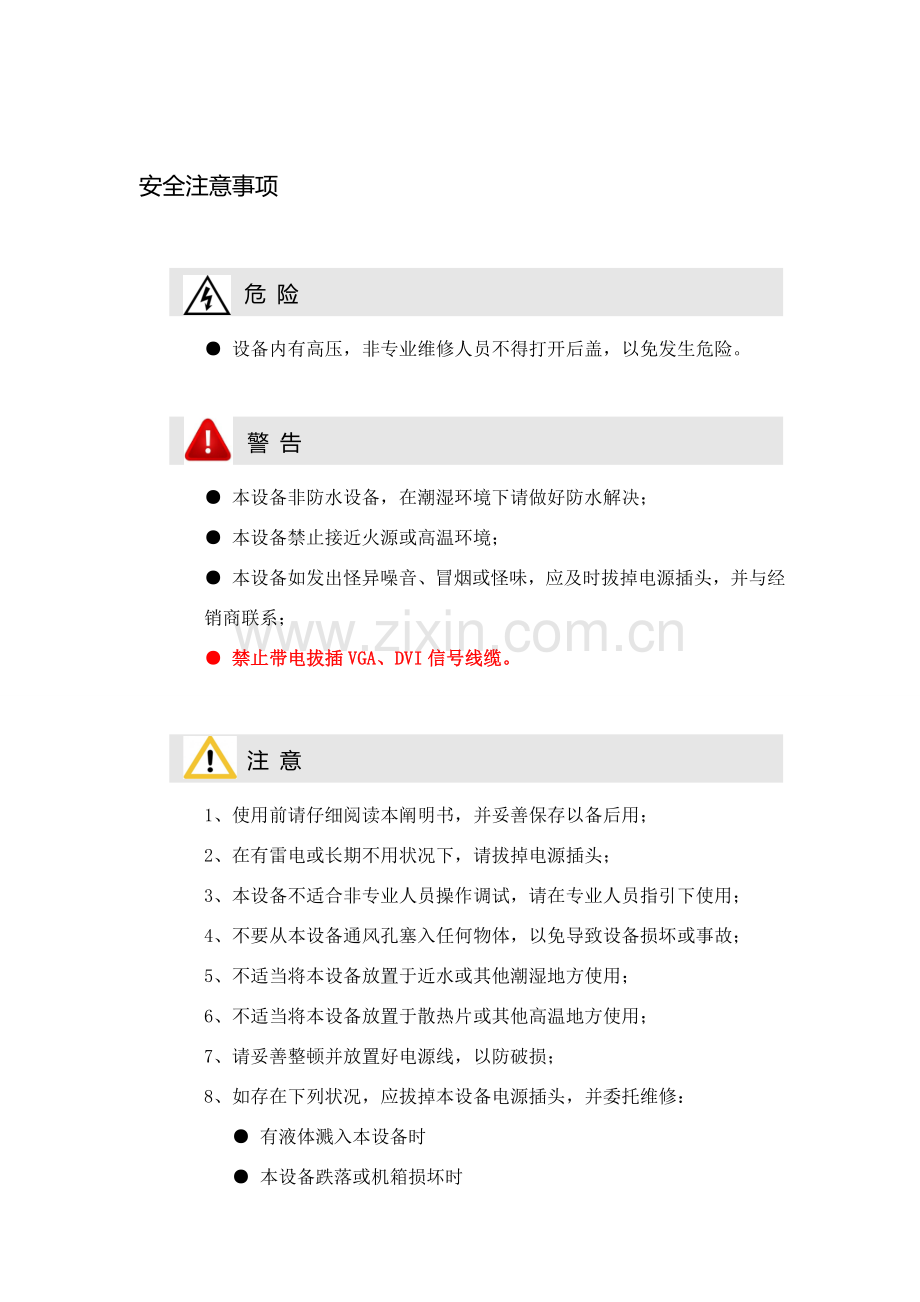

全彩LED视频解决器 使 用 说 明北 京 凯 视 达 科 技 有 限 公 司安全注意事项 危 险 设备内有高压，非专业维修人员不得打开后盖，以免发生危险。 警 告 本设备非防水设备，在潮湿环境下请做好防水解决； 本设备禁止接近火源或高温环境； 本设备如发出怪异噪音、冒烟或怪味，应及时拔掉电源插头，并与经销商联系； 禁止带电拔插VGA、DVI信号线缆。 注 意1、 使用前请仔细阅读本阐明书，并妥善保存以备后用；2、 在有雷电或长期不用状况下，请拔掉电源插头；3、 本设备不适合非专业人员操作调试，请在专业人员指引下使用；4、 不要从本设备通风孔塞入任何物体，以免导致设备损坏或事故；5、 不适当将本设备放置于近水或其他潮湿地方使用；6、 不适当将本设备放置于散热片或其他高温地方使用；7、 请妥善整顿并放置好电源线，以防破损；8、 如存在下列状况，应拔掉本设备电源插头，并委托维修： 有液体溅入本设备时 本设备跌落或机箱损坏时 本设备浮现明显功能异常或性能明显变差时目 录一、产品阐述1二、产品特点1三、技术指标3四、工作示意图5五、面板构造6前 面 板6后 面 板7六、接线及安装8 接 线 示 意 图8安 装 步 骤8七、设备调试9导 航 模 式4步完毕设立9八、控制菜单13（1）、语言选取16（2）、出厂设立16（3）、技术支持16（4）、筹划任务16（5）、切换特效16（6）、VGA设立17（7）、对比度设立17（8）、图像静止17（9）、声音设立17（10）、专家设立17九、常用问题解答18技术支持 联系方式20一、 产品阐述随着LED显示行业迅猛发展和应用需求不断扩大，针对于大屏幕控制系统各种控制规定应运而生。但由于大屏幕控制系统在图像解决、画面控制和信号格式转换方面局限性，LED大屏幕控制系统存在某些薄弱环节不能满足顾客需求，重要存在如下问题：1.LED大屏幕控制系统信号源接入格式有限，当前普通使用只是数字DVI信号，许多信号源（例如：VGA等）无法直接通过控制系统在LED大屏幕上显示；2.老式信号采集卡图像解决效果差，在信号格式转换同步对画面清晰度导致较大损耗；3.LED大屏幕控制系统只能截取LED大屏幕相应点数图像进行显示，而在某些客户现场需要较为随意显示任意大小或者完整电脑桌面画面；4.随着LED屏体间距不断缩小及屏点数不断增大，单卡带载单屏显示单一画面时代也即将不复存在，更多应用规定与显示规定将凸显出来，LED大屏幕控制系统需要与其她周边设备更好配合才干较好完毕客户需要。针对于以上问题，我公司自主研发了多款视频解决产品。产品采用先进控制和图像解决技术，不但可以迅速、稳定实现信号间切换，还可以对画面进行多层次解决。此外，产品可以通过设备上键盘和PC电脑控制，操作简朴以便。二、产品特点 1.支持控制面板独立操作，旋钮与数字键设计令设备使用更加简便；2.支持上位机软件控制，实现可视化快捷操作；3.支持淡入淡出完美切换；4.支持亮度、对比度，增强图像显示效果；5.支持画面大小任意缩放（画面逐点可调，最小可以缩小到一种像素）；6.支持运动补偿，画面不浮现拖尾；7.支持降噪解决，减少噪音污点；8.支持5路高标清视频信号输入，2路视频输出；9.支持最大19201080输入辨别率，自定义输出辨别率，最大19201200；10.支持键盘锁功能，防止施工调试后现场人员误操作；11.支持五种场景模式保存与调用；12.支持导航（智能设立）快捷设立；13.国际1.5U原则高度，便于携带安装；三、技术指标视频解决器采用最新专利视频解决技术，具备任意格式输入、相应格式输出视频转换能力。可以对涉及CVBS（复合视频）、HDMI、VGA（RGB）和DVI-D等视频信号进行解决和增强，以满足客户应用需求。详细规格参数如下：复合(BNC输入)输入接口数量（Number of Inputs）2支持原则（Supported Standards）PAL/NTSC信号电平(Signal Level)1Vpp3db (0.7V Video+0.3v Sync ) 75欧姆端结HDMI输入输入接口数量（Number of Inputs）1支持原则（Supported Standards）EDID/DDC2B信号电平(Signal Level)1Vpp3dB (0.7V Video+0.3v Sync ) 75欧姆端结VGA(DB15输入)输入接口数量（Number of Inputs）1接口形态原则DB15插座支持辨别率（Supported Standards）VGA-UXGA信号电平(Signal Level)R、G、B、Hsync、Vsync:0 to1Vpp3dB (0.7V Video+0.3v Sync ) 75欧姆端结black level：300mV Sync-tip：0VDVI输入输入接口数量（Number of Inputs）1输入接口形态（Connector）原则DVI-D插座支持辨别率SMPTE：625/25 PAL，525/29.97NTSC，625/50p PAL，525/59.94pNTSC，1080P60,1080i50，1080i59.94/60，720p50 和 720p59.94/60VESA：80060060Hz，102476860Hz，128076860Hz，1280102460Hz，1600120060Hz信号电平TMDS电平，单像素输入，165MHz带宽原则DVI 1.1DVI输出输出接口数量2接口形态原则DVI-D型接口输出支持辨别率102476860Hz,1280102460Hz 136676860Hz,144090060Hz1600120060Hz，1680105060Hz1920108060Hz,1920x108060Hz信号电平TMDS电平，165MHz带宽附属“CE”原则认证阐明BS EN 55013:+A1:+A2:BS EN 61000-3-2:+A2:BS EN 6100-3-3:BS EN 55020:BS EN 6006:+A1:+A11:电脑及中控系统控制RS232电源85-264V 2A IEC-3电源接口工作环境0C45C储藏环境10% to 90%产品质保1年有限质保四、工作示意图LED大屏 发送卡视频解决器 台式机 笔记本 摄像机 DVD五、面板构造前 面 板 POWER-设备开关，OFF断电，ON上电 LCD-文字显示屏，显示菜单、参数等信息 DVI-数字信号通道键 HDMI-高清多媒体通道键 VGA-模仿信号通道键 BRI-亮度设立 MODE-顾客模式调用 MENU-菜单键 OK-确认键，导航模式时点击进入下一界面 ADJUST-旋钮增大减小键，按下为拟定键 / CV12-复合信号通道键 预留按键-数字按键下为9 OUT-输出黑屏与正常之间切换；注：蓝屏用旋钮切换 PART-做局部全景切换 导航键-顾客导航模式，在调节数据大小时作为步长值切换键 箭头标志-返回键 后 面 板 COM-1- 连接上位机软件 COM-2-多台设备级联使用 HDMI-笔记本等 HDMI信号输入接口 DVI-台式机等 DVI信号输入接口 VGA-笔记本等 VGA信号输入接口/ CV-1/2-摄像机等复合信号输入接口/ DVI-OUT1/2-DVI输出口，对接发送卡等 电源口-220V电源口/ CARD-1/2-发送卡卡槽，可安装发送卡，内置5V供电线 六、接线及安装 接 线 示 意 图安装网线DVI线信号源LED屏 安 装 步 骤 1、一方面保证在不使用视频解决器状况下，显卡直接控制发送卡，大屏可正常显示图像；2、然后如图所示接线，将显卡DVI接口与视频解决器DVI-IN输入口相接，将解决器DVI-OUT输出口与发送卡相接；3、保证接线无误后上电打开视频解决器。 注：为以便客户灵活使用，解决器提供了发送卡可装载性，即发送卡可安装在解决器里面，由解决器为发送卡进行供电，继而挣脱了必要由台式机供电束缚。安装办法如下：将发送卡上固定拐角去除；把背面板上旋钮旋松掉，将其抽出拆下暂时挡板；解决器里会预留一条四线小插线头，是与发送卡上相应线槽相应， 将其对接，并固定发送卡至视频解决器；把抽拉盒重新装好固定，并将上下叠加DVI接口短接即可。七、设备调试 导 航 模 式4步完毕设立 此导航合用于绝大某些状况，设立简朴，跟着提示逐渐调试即可达到您想要显示效果，解决器加电自动进入导航模式（或者点击进入导航模式）：导航模式开 机 欢迎使用导航！ 【确认】 取消提示：按OK进入下一步 按ESC返回上一步 转动旋钮变化点击“OK”后进入“大屏参数”设立：设立大屏参数1步大屏宽度 1920 Step1大屏高度 1080提示：按OK进入下一步“大屏参数”即LED屏幕实际像素点数，默以为1920*1080。Ps-数值修改：1）可以用旋钮（左减右加）来调节，调节步长用来变化； 2）直接输入数字键来修改。输入源： DVI提示：按OK进入下一步选取输入源2步输入源选取直接点击前面板信号源选取按键即可。导航模式3步 与否需要局部显示？ 【不需要】 需要提示： 转动旋钮变化 按OK进入下一步此界面是选取与否需要截取输入信号源一某些图像在LED大屏上显示。Ps-常用做“局部显示”状况是把LED演播室全屏显示出来，并且可以随时切换到电脑桌面全景显示。局部模式全景模式其中“位置”从何位置开始截取； “大小”截取多大。界面如下：局部显示水平位置 0垂直位置 0 Step1大屏宽度 0 大屏高度 0选取保存提 示4步 【模式一】 模式二 模式三 模式四 模式五最后一步保存设立，其中“模式一”为开机后自动调用模式。导航成功 欢迎使用导航！ 本次导航结束 到这里解决器设立就完毕了，在使用过程中，直接用前面板切换信号即可，需要“局部显示”时候，点击即可做当前信号源“局部/全景”切换。如果保存了各种模式，使用调用不同模式。 再次感谢您使用我司视频解决器，其她详细设立请参阅后边某些。八、控制菜单主菜单选项默认值（一）图像参数水平位置0垂直位置0水平大小1920垂直大小1080（二）局部显示水平位置0垂直位置0水平大小0垂直大小0（三）保存模式保存模式一保存模式二保存模式三保存模式四保存模式五（四）顾客模式模式一模式二模式三模式四模式五（五）输出辨别率102476860Hz,1280102460Hz136676860Hz,144090060Hz1600120060Hz，1680105060Hz1920108060Hz，1920x120060Hz，自定义（六）高档菜单（一）语言设立英文中文中文（二）出厂设立确认取消（三）技术支持请联系销售人员400-0000-267（四）筹划任务启动关闭（五）切换特效直切特效（六）VGA设立水平位置默认垂直位置默认水平大小默认垂直大小默认（七）对比度设立对比度128红色128绿色128蓝色128（八）图像静止图像静止图像活动（九）声音设立静音输出音量50（十）专家设立（一）模式快捷键启动关闭（二）键盘锁定启动关闭（三）播放类型播放视频浏览图片（四）播放记忆启动关闭（五）在线升级确认取消其中前四大选项功能在前面有简介，这里不再赘述，关于输出辨别率，在您导航设立屏幕参数时候会自动随着变化，也可以手选，这里重点解释一下“高档菜单”里各选项含义：高档菜单（一） 语言设立（二） 出厂设立（三） 技术支持（四） 筹划任务（五） 切换特效 （1）、语言选取视频解决器语言模式默以为中文，顾客可通过高档菜单中语言设立菜单进行中英文切换。（2）、出厂设立当视频解决器里数据过多或设立比较混乱时，可以选取恢复出厂设立。（3）、技术支持为客户提供良好售后服务，电话400-0000-267。（4）、筹划任务启动筹划任务，可以定期播放，无需派人定期操作。（5）、切换特效分为直切和特效（淡入淡出）两种。当有特效时，画面效果看上去很新颖。高档菜单（六） VGA设立（七） 对比度设立（八） 图像静止（九） 声音设立（十） 专家设立（6）、VGA设立由于VGA信号会有偏移现象，因此通过VGA设立来解决问题。（7）、对比度设立视频解决器配备了对比度设立功能，可直接控制LED大屏幕亮度与对比度，详见控制菜单表。（8）、图像静止此功能分为图像活动和图像静止两种，相称于播放器开始和暂停功能。（9）、声音设立该视频解决器具有音频输出，可以将视频解决器AUDIO设立为静音和输出两种模式，且可以调节音量大小。（10）、专家设立这里包括模式快捷键、键盘锁定、播放类型、播放记忆和在线升级五种功能。当模式快捷键启动后，前面板数字1-5只相应5种顾客模式为了防止顾客对设备进行误操作，视频解决器提供了键盘锁功能，当启动后，连按MENU10下进行解锁。播放类型分为播放视频和浏览图片两种。可以将视频或者图片放在LED大屏上来欣赏。播放记忆为记录当前播放进度，当再次切回该信号源时，可以继续播放，不用从头开始。在线升级作为视频解决器软件升级更新使用,把升级程序复制到U盘中，插到解决器上，点击此功能即可升级。九、常用问题解答Q1：DVI、HDMI、VGA、CV、USB端口定义。A：DVI： 数字（高清）视频信号，是1999年由Silicon Image、Intel（英特尔）等公司共同构成DDWG（数字显示工作组）推出接口原则，在速度、清晰度和HDCP合同等方面都进行了较好地优化。信号源普通是台式机、笔记本等；HDMI： 高清晰度多媒体接口，是一种数字化视频/音频接口技术，是适合影像传播专用型数字化接口，其可同步传送音频和影音信号，最高数据传播速度为5Gbps。信号源普通是摄像机、笔记本、信息发布系统等。VGA： 模仿视频信号（视频图形阵列），是IBM在1987年随PS/2机一起推出一种视频传播原则，具备辨别率高、显示速率快、颜色丰富等长处，在彩色显示屏领域得到了广泛应用。信号源普通是台式机、笔记本、点歌机、矩阵等；CV：复合视频信号，又称合成视频讯号（composite video）是将所有讯号打包成一种整体进行传送讯号。信号源普通是摄像机、DVD、电视盒、点歌机、视频矩阵等设备；USB：通用串行总线，是一种外部总线原则，用于规范电脑与外部设备连接和通讯，是应用在PC领域接口技术。USB是在1994年由英特尔、康柏、IBM、Microsoft等多家公司联合提出。信号源普通是U盘、SD卡等。Q2：简述一下显卡、视频解决器、发送卡、接受卡和LED大屏屏体连接方式。A： 显卡DVI（VGA）输出口连接到视频解决器DVI-IN（VGA-IN）输入上视频解决器DVI-OUT输出给发送卡发送卡通过网线与屏体背面终端接受卡相连接受卡连接控制各自某些屏体并通过级联方式串满整个大屏。Q3：KYSTAR视频解决器最多可以装几张发送卡？解决器内部没有PCI卡槽为什么可以安装发送卡？A： 最多能装两张发送卡。 电脑内部PCI卡槽只是为了给发送卡供电，没有视频信号传播，而视频解决器是通过四针排线提供5V电源，因此可以安装发送卡。Q4：输出辨别率什么意思，用提前设立好吗？A： 输出辨别是解决器输出最大范畴，这个数值只要比您LED显示屏实际像素点大即可，在调节图像参数时会自动变化，基本不需要提前设立。Q5：如何设立KYSTAR视频解决器键盘锁？如何解锁？A： 菜单-高档菜单-专家设立-键盘锁定，启动后可锁定键盘，连按MENU键10下可解锁。Q6：上位机软件设立中管理员密码是多少？A： 无密码，直接点击拟定即可进入Q7：解决器软件显示串口连接不上也许因素有那些？连接正常标志是什么？A： 试用电脑对视频解决器进行控制需连接其指令传播线。即串口线。连接不上也许由如下状况导致。 COM口选取错误，只需点击拟定后重新点击“打开串口”按钮； 串口被占用，不可以同步打开两个或以上软件窗口； 串口线没有连接好或线损坏； 主板COM驱动损坏或串口损坏。 如果上述建议没有最后解决您问题，请及时与我公司客户服务人员联系。咱们将在第一时间内协助您解决所遇到问题。连接正常标志：弹出“软件与设备同步”对话框，此时点击拟定即可。Q8：显卡直接连发送卡大屏幕显示正常，接入视频解决器后屏幕会浮现黑屏现象。 A： 观测发送卡批示绿灯闪烁与否正常，如正常证明解决器输出口有信号给出，此时也许原由于： 信号源问题。在连接电脑显卡时需设立显卡复制模式，如若不进行设立，显卡DVI口是没有数据输出。设立环节：关闭视频解决器电源重新插上显卡到视频解决器线ATI显卡自动读取复制模式，NVIDIA显卡需进入显卡控制中心，设立各种显示屏+双屏复制模式。 连接线问题。当信号线接口接触不良或是线材内部出问题时，大屏幕会浮现彩条、花屏等不正常现象。仔细检查信号线中插针与否有挤断、挤斜等现象并更换信号线； 如果上述建议没有最后解决您问题，请及时与我公司客户服务人员联系。咱们将在第一时间内协助您解决所遇到问题。技术支持 联系方式 北京凯视达科技有限公司 地址：北京市海淀区安宁庄西路9号院29号楼1408 电话：
