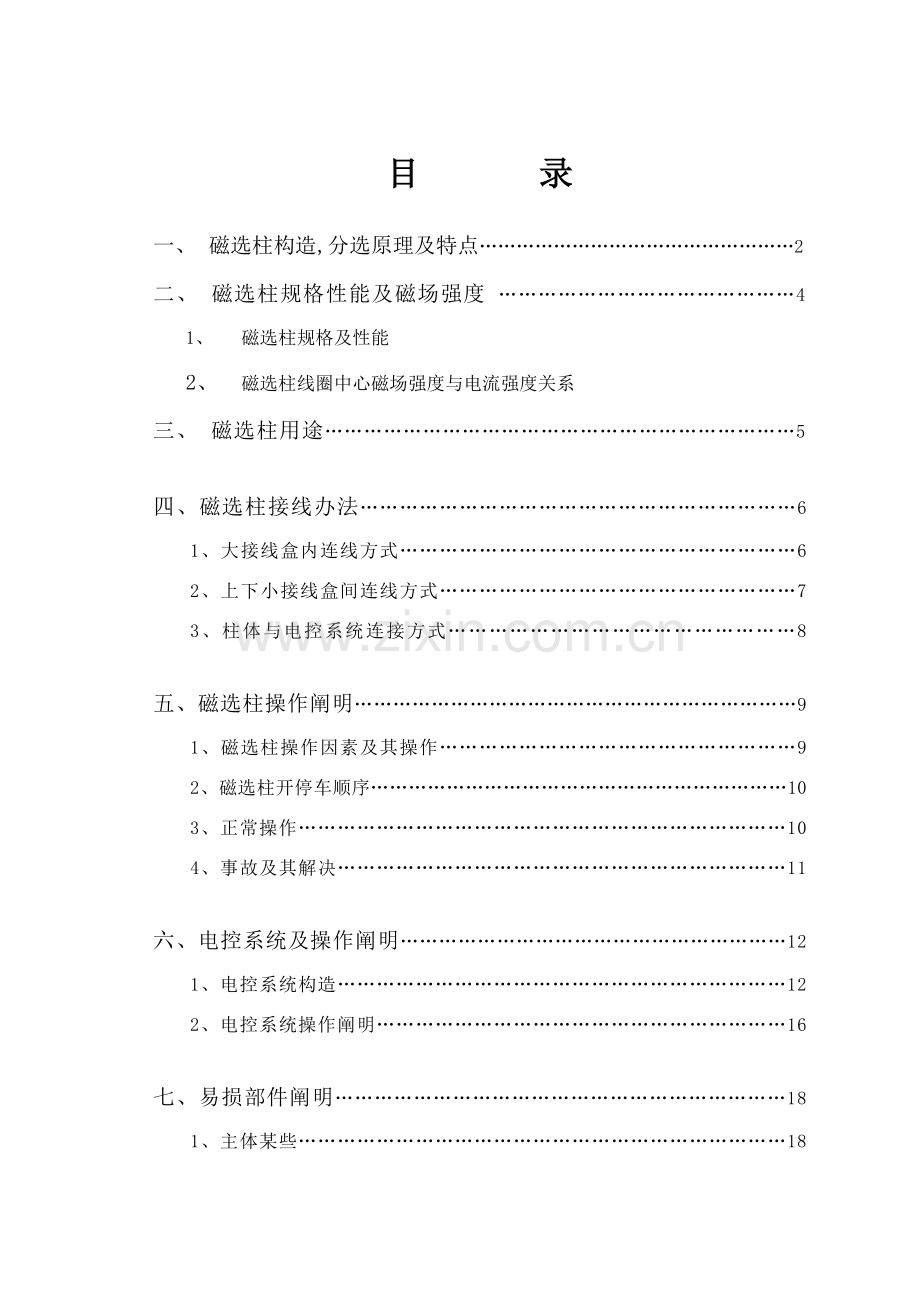

目 录

一、 磁选柱构造,分选原理及特点……………………………………………2
二、 磁选柱规格性能及磁场强度 ………………………………………4
1、 磁选柱规格及性能
2、 磁选柱线圈中心磁场强度与电流强度关系
三、 磁选柱用途………………………………………………………………5

四、磁选柱接线办法…………………………………………………………6
1、大接线盒内连线方式……………………………………………………6
2、上下小接线盒间连线方式………………………………………………7
3、柱体与电控系统连接方式……………………………………………8

五、磁选柱操作阐明……………………………………………………………9
1、磁选柱操作因素及其操作………………………………………………9
2、磁选柱开停车顺序…………………………………………………………10
3、正常操作…………………………………………………………………10
4、事故及其解决……………………………………………………………11

六、电控系统及操作阐明……………………………………………………12
1、电控系统构造……………………………………………………………12
2、电控系统操作阐明………………………………………………………16

七、易损部件阐明……………………………………………………………18
1、主体某些…………………………………………………………………18
2、电控某些…………………………………………………………………18

八、服务热线……………………………………………………………………18
九、安装调试要点...........................................19
一○、附：电气安装接线图………………………………………………21
一一、附：设备安装图……………………………………………………22

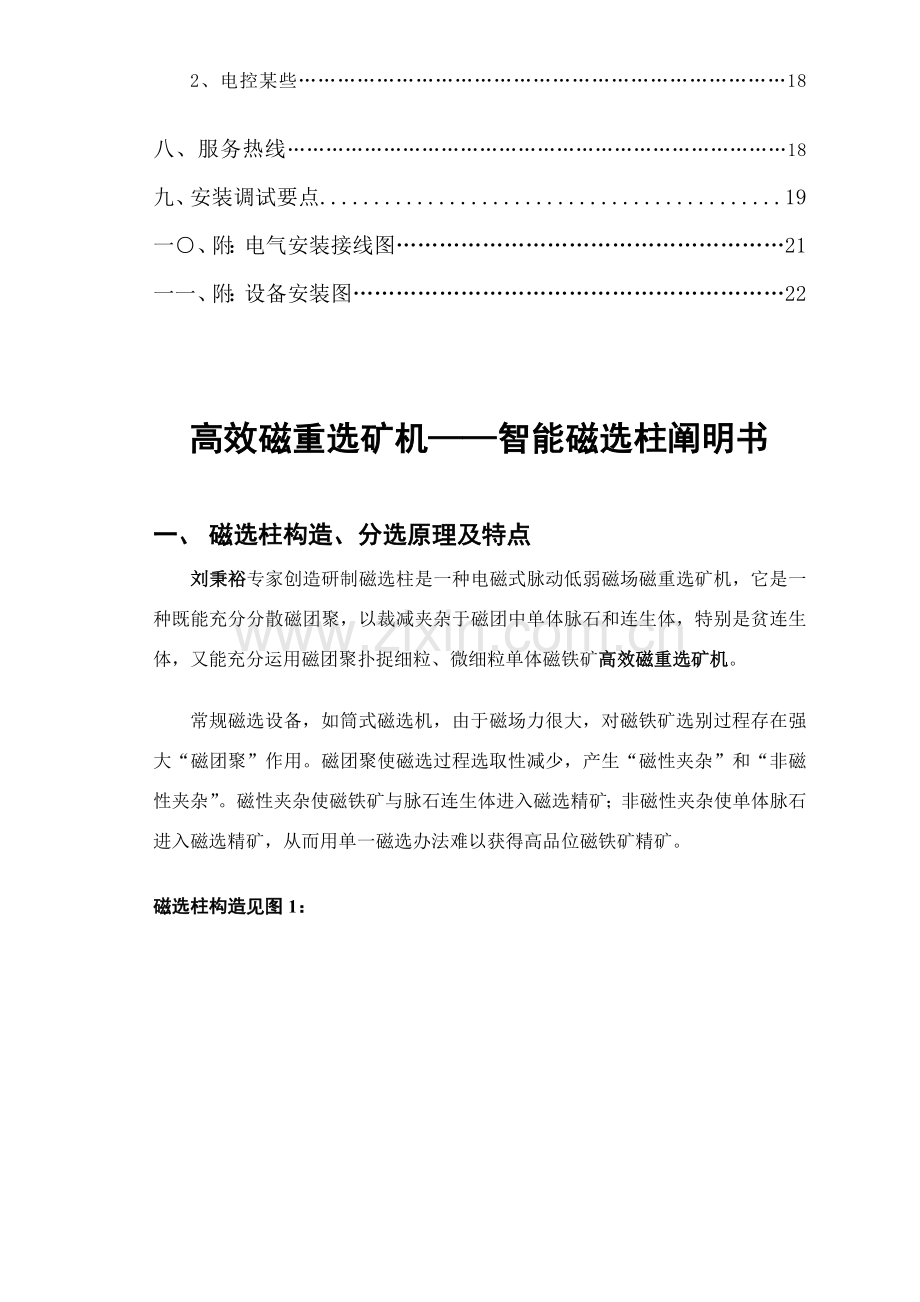

高效磁重选矿机——智能磁选柱阐明书

一、 磁选柱构造、分选原理及特点
刘秉裕专家创造研制磁选柱是一种电磁式脉动低弱磁场磁重选矿机，它是一种既能充分分散磁团聚，以裁减夹杂于磁团中单体脉石和连生体，特别是贫连生体，又能充分运用磁团聚扑捉细粒、微细粒单体磁铁矿高效磁重选矿机。

常规磁选设备，如筒式磁选机，由于磁场力很大，对磁铁矿选别过程存在强大“磁团聚”作用。磁团聚使磁选过程选取性减少，产生“磁性夹杂”和“非磁性夹杂”。磁性夹杂使磁铁矿与脉石连生体进入磁选精矿；非磁性夹杂使单体脉石进入磁选精矿，从而用单一磁选办法难以获得高品位磁铁矿精矿。

磁选柱构造见图1：

各规格磁选柱外型尺寸表(mm)

符号

规格
D1
D2
D3
D4
H1
H2
H3
H4
H5
L
Φ100
104
200
184
240
847
474
99
170

300
Φ300
250
526
386
526
2241
1250
295
470
165
700
Φ350
300
580
442
580
2547
1533
276
518
165
760
Φ400
300
700
496
620
2730
1707
265
487
165
1000
Φ500
400
800
600
770
3240
2036
325
590
195
1060
Φ600
450
860
702
850
3814
2366
377
770
305
1200
Φ600浓缩
500
860
706
900
2355
926
399
720
305
1200
Φ700
500
960
806
1000
3854
2310
420
796
305
1300

该机由直流电控柜供电励磁，在磁选柱内形成循环往复，顺序下移磁场力向下拉动聚合磁链，在底锥下部排出高品位磁铁矿精矿。单体脉石和连生体被由下部引入旋转上升水流冲带上升，最后由尾矿溢流槽溢出。

该机容许上升水流速度高达2-6cm/s构造简朴、无运转部件、电耗低(0.1-0.2KWh/t给)品位提高幅度大，可达2-15%。

智能型磁选柱由自控柜及通过式传感器取磁铁矿浓度信号，通过阀门执行器和供电电压变化系统，实现精矿排放浓度及磁场强度自动控制，使操作参数最佳化，指标更好更稳定。

二、 磁选柱规格性能及磁场强度

1、 磁选柱规格及性能

磁选柱规格已经系列化，其规格性能见表1

表1 磁选柱规格 、性能参数表

规格
(mm)
磁场强度(KA/m)
解决量
(t/h)
给矿粒度
(mm)
耗水量
(t/h)
装机功率
(KW)
外径
(mm)
高度
(mm)
Φ100
7~14
0.1~0.4
<0.2
0.5~1
1(实0.08)
230
850
Φ150
7~14
0.5~1
<0.2
1~2.5
1(实0.07)
320
1400
Φ250
7~14
2~3
<0.2
5~8
0.6
420
1800
Φ300
7~14
3~5
<0.2
8~12
1.0
526
2500
Φ350
7~14
4~6
<0.2
10~16
1.3
580
2800
Φ400
7~14
5~8
<0.2
12~18
1.6
620
3000
Φ500
7~14
10~14
<0.2
20~30
2.3
800
3500
Φ600
7~14
15~20
<0.2
25~36
3.5
900
4030
Φ600
浓缩
7~14
>40
< 5
0~10
3.0
900
2380
Φ700
7~14
20~27
<0.2
28~40
4
900
4300

2﹑磁选柱线圈中心磁场强度与电流强度关系

各规格磁选柱线圈中心磁场强度与电流强度关系，见图2。

三﹑磁选柱用途

1、精选低品位磁铁矿精矿：给矿品位50—65%,品位提高幅度:15%—4%,柱精品位65%--69%;
2、精选磁选过程粗精矿(中矿)﹤0.2mm某些,提前获得最后合格精矿;
3、由易选磁铁矿精矿生产超级磁铁矿精矿,品位可达71%,甚至72%以上;
4、作为磁铁矿中矿或精矿高效浓缩﹑脱水设备,底流浓度可达60—74%;
5、减少磁铁矿精矿中杂质含量,如硅﹑硫﹑磷等。
采用磁选柱精选工艺,如果对提高品位不作规定,或规定提高幅度不大时,可以恰当放粗磨矿粒度,提高原矿解决量,即在其他消耗基本不增长状况下,实现增长精矿产量目,达到减少精矿成本,增产增效效果。

四﹑磁选柱接线办法

1﹑ 磁选柱大接线盒内连线方式（见图3—1 图3—2）.
磁选柱各线圈间已以第一方案连接完毕(图3--1下部).

大接线盒内接线方案之一,线圈极性是NSNS一顺究竟,适合于品位好达,相对
好选矿石.此方案解决量相对高某些。

方案之二,线圈极性有一次SS顶牛,有一次NN顶牛.该方案适合于精矿品位相对不好达,结晶粒度微细难选矿石。

2﹑ 上下小接线盒间连线方式

上下小接线盒分别设在磁选柱支撑法兰上下上下外套上，见图4。上小接线盒在磁选柱支撑法兰上方，大接线盒下方。下小接线盒在支撑法兰下方外套上。

小接线盒接线阐明：

1） 打开上下小接线盒盒盖；
2） 用一根2.5m㎡两芯电缆线,将上下小接线盒内同名接线柱相连，F1连F1，F2连F2；
3） 盖上盒盖，紧固螺栓。

图4 磁选柱下部小接线盒接线示意图

3、磁选柱与电控柜之间导线连接

(1)、连线方案之一：磁选柱大接线盒与电控柜输出接线排之间,同名接线柱相连.(见图3--1及图6).采用两根4mm2三芯电缆连接.其中一根作为去线,A1连A1,B1连B1,C1连C1;另一根作为回线,D2连D2,E2连E2,F2连F2。
采用一根2.5mm2两芯电缆将磁选柱大接线盒与电控柜输出接线排同名端子相连，G1连G1，G2连G2。
(2)、连接方案之二：磁选柱大接线盒内接线排与电控柜输出接线排接线 柱接线方式为：一根电缆(三芯)作为去线，A1连A1，B1连B1，C1连C1；另一根作为回线，D1连D1，E2连E2，F2连F2。
采用一根2.5mm2两芯电缆将磁选柱大接线盒与电控柜输出接线排同名端子相连，G1连G1，G2连G2。

五 、磁选柱操作阐明

1． 磁选柱操作因素及其操作

磁选柱有四个重要操作因素：
即 ：1) 磁场强度(由电流强度决定);分把门磁场和下移磁场。
2) 磁场变化周期;
3) 上升水量（决定上升水流速度）;
4) 精矿排矿口大小( 决定排矿浓度)，精矿排矿浓度在不持续翻花跑黑状况下，排矿浓度应尽量高某些。这是获得较高品位精矿所必要操作条件。
其中上升水速大小要和磁场强度大小匹配好。以溢流面周期性翻点花，而不持续翻花，恰当跑点黑为准。精矿排矿口大小要和给矿量中磁性矿物含量多少相匹配，普通给矿量多，排矿口应大某些，否则应小某些。
为了适应微细粒结晶，磁性弱，磨矿粒度较细矿石精选，II型磁选柱加了把门磁场，磁场可调，使用时依照矿石性质及规定指标经实验拟定。

。
周期按钮，从5秒起，每按一次增长0.5秒，周期最长为9秒，到达9秒后，再按一次又返回到5秒，再重复上述过程,循环往复。

上升水流速度，或上升水量，由设在给水管之前阀门启动限度加以控制调节。

精矿排矿口大小，由设在精矿排矿口上管夹阀启动限度加以调节。

磁选柱上共设两个给水管：1.切线给水管，2.底部中心给水管，

详细操作重要依照磁选柱尾矿(溢流)矿浆﹑矿粒颜色及数量状况进行操作.因而,控制水量阀门应设在磁选柱上操作台上(放置磁选柱尾矿槽操作台)，这样便于依照状况及时操作。

在磁选柱人工操作中，为便于稳定操作，磁选柱在其解决量范畴内，给矿量波动应防止大起大落，时有时无。对于用泵上矿磁选柱，为防止此状况浮现，需要在磁选柱给矿斗前加个带回流管稳矿箱，回流矿浆回到泵池，以达到缓冲矿量目。对于大厂可以通过上自控加以解决。即在精矿排矿管夹阀上部装上咱们研制浓度传感器与电动执行器实现浓度自控制，当矿量多时，阀门自动启动，当矿量少时，阀门自动关小。

2﹑磁选柱开停车顺序
开车： 给水—给电励磁—给矿—调节给矿量至正常—恰当调节各给水阀门水量至适当。
停车：停止给矿—待柱内矿量基本排完—停水停电。

3﹑正常操作
依照矿石性质及对产品质量规定进行相应操作。在磁场强度和周期一定条件下，调节上升水量大小和精矿排矿阀门启动限度。

普通矿石好磨好选，给矿粒度细，给矿品位高，矿物解离度高，而对精矿质量规定不高时，磁场可高某些，上升水量恰当小某些，给矿量大某些。

矿石难磨难选，给矿粒度粗，给矿品位低，而规定精矿品位高时，磁场强度可恰当低某些，上升水量大某些，精矿排矿口小某些，给矿量小某些。

上述调节方案，各调节因素勿须同步朝某一种方向一起操作，也许调节一至二个因素就立竿见影。操作者可在实际操作中，总结和积累经验。

　　正常操作时，给矿量和磁场强度均已拟定，在水压大体稳定状况下，普通掌握和控制磁选柱精矿排矿浓度，使其浓度稳定在35%--70%之间（粒度细，磁性弱，浓度低；否则高）某个数值上下状况下，通过变化上升水量使溢流（尾矿）中有相称矿量溢出，特别应注意溢流中应溢出连生体。为保证溢出连生体，溢流沿水层厚度应掌握在15mm~30mm之间，若水层<15mm则未充分发挥磁选柱优势。

解决“青矿”时，矿浆颜色是灰黄至灰白色，用小样盆取磁选柱尾矿浆样，倾掉清水后，盆底应有一定矿量，矿粒集合体呈灰白至灰黑色，烘干后矿粒大多是单体脉石和贫连生体，此时磁场强度和上升水量较为适当。当原矿中具有一定量红矿，矿浆颜色发红，这时重要看溢流矿浆中带出矿量多少决定选分质量。此时矿粒颜色暗红，溢流面有沙沙拉拉感较为适当。

4﹑事故及其解决

磁选柱自身无运转部件，线圈电流密度不大，并且只有一某些时间通电，不会突然损坏，
因而不存在突然事故。若磁选柱于露天放置时，其电控柜不可露天放置，应放在室内。
这里所说事故是指突然停水，突然停电和精矿排矿口堵塞不排矿或排矿少时作何解决。
（1） 突然停水时，一方面给磁选柱断电，然后将排矿口放大，以防柱内矿浆沉积堵塞排矿口。
（2） 突然停电时，此时，一方面将水门闭小，接着放大排矿口，停止给矿，并放净柱内矿浆后，断水断电，检查断电因素，若为电控柜断电，应及时检查修复。
（3） 精矿排矿口堵塞普通有两种状况：第一，安装时掉进杂物(铁物、石头块、织物等)，安装后在上阀门前用铁钩钩出，给点水透通；第二，排矿浓度过高，浮现柱给矿量突然增大，排矿口较小状况下，勤观测排矿状况，并加以调节，最佳上自控。

六﹑电控柜及其操作阐明
1﹑电控柜构造
（1） 电控柜前面板，见图5

图 5 电控柜前面板

（2） 电控柜内部构造布置图，见图6。

图6 电控柜内部构造
（3）磁选柱电控柜接线图，见图7

图7 磁选柱电控柜接线图
2﹑操作阐明

一、 重要技术参数
1． 工作电压380VAC；
2． 额定功率4kw；
3． 控制精度±2%；
4． 浓度传感器精度1%；
5． 磁场强度0~14KA/m；
6． 工作环境温度 -10~60℃。
二、 运营前操作
1． 将电控柜上手动/自动转换开关置于手动位置；
2． 系统上电，将柜内三组开关合上；
3． 设定周期表周期（周期为6.5）
周期设定办法：按动周期表上“Lock”键，锁键批示灯灭，按动“SET”键，选取控制方式，Ⅰ、Ⅱ、Ⅲ选取其中一种，选取“Ⅰ”两组线圈循环，选取“Ⅱ”三组线圈三组线圈循环，该系统选取“Ⅱ”此时A、B、C三灯依次循环亮。
选取循环周期按动“ ”或“ ”键，选定适当周期，当以上参数选定后按“Lock”键将参数保存同步锁键，一旦设定好参数，重新启动时就不必再设立。
4． 系统参数设立
系统参数设立可通过电控柜上智能控制仪上键盘进行设定，办法如下：
按“确认”键，液晶屏上显示“请输入密码”按“ ”或“ ”将白框移动到所要设立位数处，按“ ”或“ ”键进行设立，密码为四位数，出厂设立为“1234”，输入密码后按确认键，进入参数菜单，参数四行为一屏，可通过“ ”或“ ”选取所要设立参数行，所选参数为白框，按“确认”键进入设定状态，可通过“ ”或“ ”键进行参数设定，设定完毕后按“确认”键，再按“退出”键，此时参数行变为白框，按“保存”键参数被保存，所有参数设立完毕后，按“退出”键退到显示主页。

参数菜单如下：
比例增益 ×××
积分增益 ××× 可依照实际状况进行设定
微分增益 ×××
量 程 ×× 浓度传感器量程视测量状况选取
接通时间 ×× 普通设为最大值
关断时间 ×× 普通设为00
密 码 ×××× 可随意设立、出厂设立1234
加 因 子 ××、××
减 因 子 ××、×× 用于对显示浓度值
乘 因 子 ××、×× 标定期修整
除 因 子 ××、××

加 因 子1 ××、××
减 因 子1 ××、×× 用于循环磁场控制电压
乘 因 子1 ××、×× 显示值修整
除 因 子1 ××、××
灵 敏 度 ××、×× 调节阀平衡点控制
滤波时间 ×× 浓度输入信号滤波，单位：秒
调零设立 ×× 用于浓度传感器零位调节
阀位上限 ×× 阀位上限幅值%
阀位下限 ×× 阀位下限幅值%
调零设立1 ×× 循环磁场控制电压零位调节
量 程 1 ×× 循环磁场控制电压量程
控制系数 ×× 磁场变化速度粗调节
输出上限 ×× 磁场调节幅度上限值
输出下限 ×× 磁场调节幅度下限值
屏保时间 ×× 屏幕保护时间设立，单位：分
控制方向 ×× “0”，“1”
设立为“0”时矿浆浓度增长时，磁场削弱
设立为“1”时矿浆浓度增长时，磁场增强
以上参数在系统调节时，依照实际状况进行设立，一旦设定好参数，重新启动时就不必再设立。
三、 运营
1．选取能满足生产规定固定磁场合需电流，可通过柜子左侧旋钮，观测左上方电流表进行调节。
2．选取能满足生产规定循环磁场合需电流，可通过柜子右侧旋钮，观测右上方电流表进行调节。
3．手动/自动转换开关在“手动”状态下，按动“开阀”或“关阀”按钮，找到适当浓度值，将此浓度显示值设定为“控制目的”值，设定办法如下：按控制仪上“设定”键，屏幕上显示“控制目的”下方数值，可用“ ”或“ ”键选取要设定数值，白框内数字可用“ ”或“ ”键进行调节。设定好后，按“确认”键再按“退出”键，屏幕返回主页，设立完毕后，将“手动/自动“转换开关置于”手动“位置，系统进入自动运营状态。
四、 停运
1．将“手动/自动”转换开关转至“手动”位置，将电动调节阀开至全开位置。
2．长时期停止运转时，将柜内电源开关拉下。

七﹑易损部件
1﹑主体某些：
（1）给矿斗及给矿管 ；
（2）上给水连接管；
（3）底锥及其中心给水管；
（4）电子调节阀胶管。
2、电控某些：

（1） 固态继电器，规格：SSR-380 D40或其她型号；
（2） 整流桥，1600V，100A；

八﹑服务热线
电 话：0412－2659868
传 真：0412－2653858（传真）
手 机：
邮 编：114041
地 址：辽宁省鞍山市千山区前峪
单 位：鞍山金裕丰选矿科技有限公司
网 址：http：//
E-mail：

裕丰磁选柱安装及生产调试要点

一、 安装要点
1、先依照支撑板尺寸用60～120(大规格取上限，小规格取下限)高槽钢，焊制一种方框，并在方框下面焊上相似规格槽钢四条腿。为使支架稳定，应在支架恰当位置焊上拉筋，而又以便操作者去操作精矿阀门。槽钢上口应呈水平。支架高度，应考虑在精矿阀门下面，除了能放下精矿槽(设精矿槽便于取样考察柱精浓度、品位等状况)外，还应留有一定高度，以使精矿槽上焊接排放管路有一定坡度。

2、槽钢方框焊上支腿，稳固在相应位置上，并使其上表面呈水平状态后，吊装主体设备——磁选柱，使其支承法兰落在支承板上,并使磁选柱承载法兰落在支承板圆孔中并居中。注意，务必使磁选柱呈垂直状态。

3、磁选柱有两个给水点：(1)下给水管,1吋;(2)切线给水管,直径依照规格定(见安装指引图)。给水管与主供水管阀门之间均用软管（如螺旋钢丝尼龙管）连接，绝对不容许用钢管直接焊接。主供水管应设在上操作台上，垂直管上面焊上水平管，再在适当位置上焊上相应管头，旋上相应规格阀门，这样便于依照磁选柱尾矿(溢流)状况操作阀门启动限度。

4、其他状况，请参照安装外形尺寸图。

二、生产调试要点
1、磁场强度。初试时，旋转调压旋扭，右旋为增压，左旋为降压，使电流强度调至最大和最小之间位置上进行初试，若尾矿出量太多，溢流面持续翻花跑黑时，电压可再提高某些；若尾矿出量较少，意味着尾矿品位太低，而精矿品位也不高时，电压或电流应降某些。

2、供水水压规定≥0．17兆帕。给水管阀门开度，普通， 1吋给水管阀门启动度掌握在60%～100%。规格大,启动度取上限,规格小取下限。正常操作,上升水量大小重要靠调节切线给水管开度大小来调节。上升水量大小重要靠溢流沿水层厚度来鉴别。溢流水层厚度,普通掌握在15～30㎜之间，或者说以15～25㎜左右为宜，给矿浓度小时水层应厚某些。.详细状况，还应依照矿石磁性、磨矿粒度粗细而定。磁性强、粒度粗，解离度低时，溢流水层应厚某些;否则，磁性弱、粒度细、解离度高时,水层厚度应小某些。此外，还和对精矿质量规定高低关于。规定高，水大某些，规定低，水小某些。

3、磁选柱给矿浓度，不可太低，普通规定在35~45%。给矿浓度太小，给矿带来水量太大，溢流水层厚度虽然厚，但是真正上升水流速度并不高，或很低，或主线没有上升水速，而是下降水速，此状况下，品位提高幅度较小，甚至没有提高。真正有较高上升水流速度，是品位有较大提高前提条件。

4、磁场变化周期。普通和磁选柱规格关于，对CXZ70磁选柱，以7秒左右为宜；对CXZ60磁选柱，以6.5秒为宜；对CXZ50磁选柱，以6～6．5秒左右为宜；对CXZ40如下磁选柱，以5～6秒左右为宜。

5、精矿阀门启动限度。精矿阀门启动限度，以精矿排矿浓度大小为准。普通精矿排矿浓度大小范畴为40～70%。若不懂得多少好，可先拟定在50～65%之间，以磁选柱溢流状况不持续翻花跑黑为宜。周期性翻点儿花，少跑点黑，是正常现象。要懂得这是获取高质量精矿必然操作办法。欲获得高品位磁铁矿精矿，磁选柱溢流必要溢出大粒脉石和大粒贫连生体，溢出量还得大某些，可用口径150mm左右小铝盆接半盆磁选柱尾矿浆待沉淀后倾掉浮水，观测矿粒颜色、粒度以及量多少加以鉴别。

6、对详细个别矿石以及磨矿分级等条件下，如何操作，不一而论，经验积累和总结非常重要。

现场操作中，遇到问题，咱们可以通过电话、传真等，互相交流、切磋，以便尽快解决。
