白马洞水厂初步规划设计项目说明指导书.doc

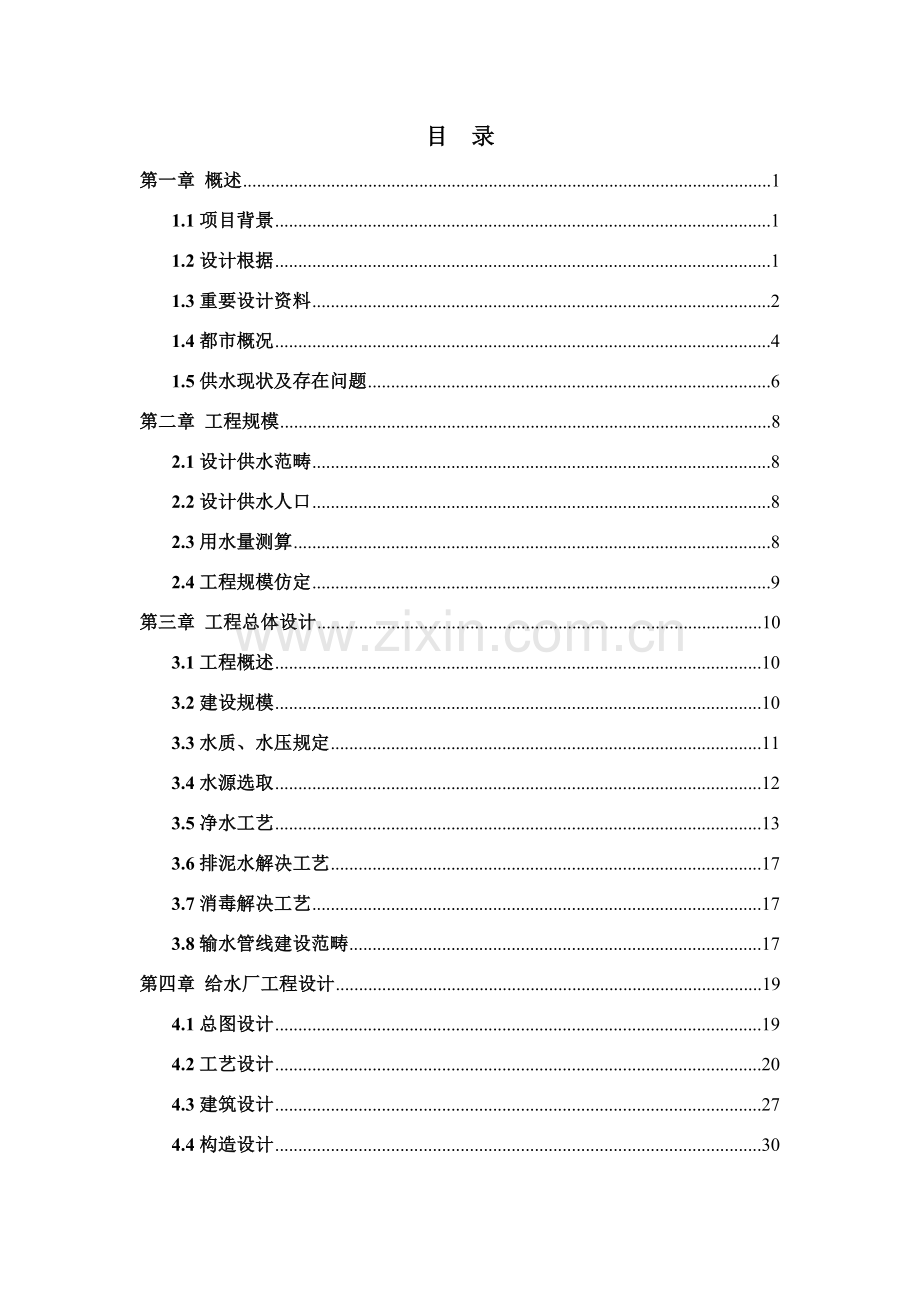

目 录第一章 概述11.1项目背景11.2设计根据11.3重要设计资料21.4都市概况41.5供水现状及存在问题6第二章 工程规模82.1设计供水范畴82.2设计供水人口82.3用水量测算82.4工程规模仿定9第三章 工程总体设计103.1工程概述103.2建设规模103.3水质、水压规定113.4水源选取123.5净水工艺133.6排泥水解决工艺173.7消毒解决工艺173.8输水管线建设范畴17第四章 给水厂工程设计194.1总图设计194.2工艺设计204.3建筑设计274.4构造设计304.5电气设计354.6自控设计39第五章 环保465.1水源地保护办法465.2加药间保护办法465.3减少噪音办法465.4水厂排泥水解决办法47第六章 劳动保护486.1劳动保护及安全办法48第七章 消防507.1设计根据507.2消防设计50第八章 节能528.1能耗分析528.2节能办法52第九章 人员编制及进度安排549.1人员编制549.2项目建设进度安排54第十章 工程投资概算及成本分析5610.1工程概算概况5610.3概算总投资5610.4编制办法5610.5其他阐明5710.6成本分析57第十一章 资金筹措60第十二章 对下阶段设计规定61第十三章 附件62第一章 概述1.1项目背景1.1.1项目名称 铜仁市白马洞水厂。1.1.2项目地点 铜仁市白马洞。1.1.3业主单位 铜仁市白马洞自来水厂有限公司。1.1.4初步设计编制单位湖南省建筑科学研究院。湖南通泽水资源综合运用勘测设计有限公司。1.1.5项目性质 新建工程。1.1.6项目类别 市政工程。1.2设计根据1.2.1设计合同；1.2.2关于铜仁市白马洞水厂建设项目选址意见书；1.2.3关于铜仁市白马洞水厂环境影响报告书批复；1.2.4铜仁市白马洞水厂取水合同；1.2.5关于铜仁市白马洞水厂工程河道管理范畴内建设项目批准书；1.2.6铜仁市白马洞水厂水土保持批复；1.2.7铜仁地区环境监测站对小江河水水源水质分析检测报告；1.2.8铜仁市都市总体规划（-2030）1.2.9用重要规范及原则； (1)室外给水设计规范 GB50013(2)地表水环境质量原则 GB3838(3)生活饮用水卫生原则 GB5749(4)都市给水工程规划规范 GB5028298(5)建筑设计防火规范 GB50016(6)工业公司设计卫生原则 GBZl(7)生活饮用水水源水质原则 CJ302093(8)钢筋混凝土沉井构造设计规范 CECS137(9)给水排水工程构筑物构造设计规范 GB50069(10)给水排水工程钢筋混凝土水池构造设计规程 CECSl38(11)给水排水工程管道构造设计规范 GB50332(12)建筑构造荷载规范 GB50009(13)砌体构造设计规范 GB50003(14)混凝土构造设计规范 GB50010(15)建筑地基基本设计规范 GB50007(16)建筑地基解决技术规范 JGJ79(17)建筑抗震设计规范 GB50011(18)室外给排水和燃气热力工程抗震设计规范 GB50032(19)给水排水工程混凝土构筑物变形设计规程 CECS117(20)给水排水管道工程施工及验收规范 GB50268(21)电力工程电缆设计规范 GB50217(22)电力装置继电保护和自动装置设计 GB5006292(23)建筑物防雷设计规范 GB5005794()(24)建筑照明设计原则 GB50034(25)通用用电设备配电设计规范 GB5005593(26)电力装置继电保护和自动装置设计规范 GB5006292(27)l0kV及如下变电所设计规范 GB5005394(28)电力装置电测量仪表装置设计规范 GBJ50063(29)并联电容器装置设计规范 GB5022795(30)工业公司照明设计原则 GB5003492(31)工程建设原则强制性条文(房屋建筑某些) (32)供配电系统设计规范 GB50052-951.3重要设计资料1.3.1铜仁市白马洞水厂供水工程可行性研究报告；1.3.2工程地质勘察报告；1.3.3厂址1：500地形图；1.3.4取水口l：500河床地形图：1.3.5建设方提供其她资料。1.4重要设计内容(1)总图设计：涉及主体工艺区、办公生活区总图布置和场内道路、绿化美化等布置；(2)主体工艺区：涉及栅条絮凝池、斜管沉淀池、气水反冲洗滤池、清水池、吸水井、送水泵房、加药间等构建筑物设计；(3)办公生活区：综合楼、职工宿舍、食堂等建筑物设计；(4)与上述各区相适应公用工程设计；(5)工程投资概算及技术经济分析。第二章 都市概况2.1都市概况2.1.1行政区划铜仁市位于贵州省东北部。是铜仁地区政治、经济、文化中心，总面积1513.61平方千米。辖5个街道、5个镇、7个民族乡：河西街道、环北街道、谢桥街道、市中街道、灯塔街道;云场坪镇、川硐镇、坝黄镇、茶店镇、漾头镇;桐木坪侗族乡、鱼塘侗族苗族乡、大坪侗族土家族苗族乡、和平土家族侗族乡、滑石侗族苗族土家族乡、瓦屋侗族乡、六龙山侗族土家族乡。记录，铜仁市区建成区面积23平方公里。上半年,铜仁市现状人口18.1万人。依照铜仁市第四轮总体规划，到都市人口将达到30万人，都市规划建设用地将达到30.02km2。2.1.2都市性质在科学发展观指引下，紧紧抓住国家西部大开发战略深化实行，充分发挥资源和文化优势，实现铜仁撤地建市目的，借助区域城乡群带动和重大区域性基本设施建设，把铜仁市建成贵州省东北部、黔湘渝交界地区经济增长和中心都市,城乡统筹实验区，国内知名、具备一定国际影响力旅游都市。规划期内全面实现小康。都市建设目的：中心城区建设成为功能完善、环境优美、设施齐全旅游服务都市，都市基本设施系统运营稳定，具备完备防灾体系，发展成为大武陵源区域旅游中心都市、文化中心和宜居都市。2.1.3地理位置铜仁市位于贵州省东北部，武陵山脉中部，紧邻湖南省湘西自治州、怀化市，重庆市秀山县。铜仁市地处黔、湘、渝边区乃至武陵山脉区域中心，与怀化、吉首两市构成黔、湘、渝边区“金三角”都市，与张家界构成最具吸引力武陵山脉旅游区。铜仁市处在东经1080、511090、21,北纬270、25270、53之间。市区三面环水，地形南高、北高、中间低，逐渐向锦江河谷倾斜。2.1.4自然条件：铜仁市属于中亚热带湿润气候，热量丰富，雨量充沛，日照时间长，常浮现伏旱。年均气温16.9；最冷为1月份，平均气温5.2；最热为7月份，平均气温27.9。年均降雨量为1320.75mm，年均相对湿度为78。主导风向为东北风，频率为12，夏季以南风为多，冬季以东北风为多，年静风率为59。2.1.5地质地貌铜仁市地处云贵高原向湘西丘陵过渡斜坡地带，位于武陵山脉主峰梵净山和湘西台地主峰雪峰山之间，地表形态变化较大，地貌类型复杂多样，喀斯特地貌特性明显。境内地势四周高， 中部低，最高海拔1149米，最低海拔205米，平均海拔600米左右，山地占67.8，丘陵占28.2，盆地(坝子)、河谷占4%2.1.6交通运送铜仁市都市交通以便，为整个铜仁地区交通中心。现已形成水、陆、空立体交通网络。市区有船舶在锦江驶行，大多都是从市区上船开往市区旅游景点国家级风景名胜区九龙洞旅游船只，公路交通较为发达，均为省道线，北至松桃，西至江口，南至玉屏，东至湖南怀化。境内铜仁机场先后开通贵阳、长沙、重庆、广州、上海、北京、深圳、桂林航线。渝怀铁路干线贯穿市境，现已开通货运线，为铜仁市经济发展带来巨大推动作用。2.1.7自然资源铜仁地区有较丰富自然资源，该地区是全国油桐、油茶、吴萸、经济林生产基地，其中油茶是铜仁一大资源优势。林业用地面积98.37万亩。铜仁市又是贵州省内粮、油重要产区，经济作物重要有花生、油菜籽。矿产资源重要有磷灰岩、钾页岩、石灰石、石英砂及汞、锰、铁、铅等，属小型矿及共生矿。2.1.8河流铜仁市境内河流多、密度大，俗称四十八溪。以锦江为干流，10公里以上干流22条，河流总长447.3千米。重要有锦江、大江、小江、谢桥河、瓦屋河等。铜仁市雨量充沛，年均降雨量1250至1400毫米，全市径流量39.207亿立方米，总水量11.44亿立方米，地下水储量2.58亿立方米；水能资源丰富，全市干支流理论蕴藏量6.6万千瓦，可开发5万千瓦，人均占有水量居全省首位。锦江是铜仁市境内最大河流。锦江全长158公里，全流域面积为4157平方公里，其中贵州境内4068平方公里，境外湖南省88.7平方公里。锦江在铜仁市境内河段长68.5千米，流域面积1281平方千米。锦江发源于梵净山西南麓，源头段名坝溪河，经闵孝至江口段叫闵孝河，江口至铜仁段叫大江，在铜仁城关与小江汇合后，至漾头出境段叫锦江。锦江流经铜仁地区江口县，再由西向东横贯铜仁市全境，尔后进入湖南省麻阳县，最后在辰溪县汇入沅江。锦江平均水面宽105米，深1030米，可通行100-150吨级船舶，落差1495米，比降9.5，近年平均流量112立方米每秒，枯水年流量71立方米每秒，枯季月平均流量24.6立方米每秒，水位变化为310米。锦江支流中，河长不不大于10公里，流域面积不不大于20平方公里共55条。重要一级支流有小江、太平河、谢桥河和瓦屋河，较大二级支流有寨英河、沙坝河、牛郎河、大梁河(川硐河)等。小江为境内第二大河流，为锦江干流左岸一级支流。发源于梵净山东北麓松桃县落满乡，源头高程1250米，经寨英流入江口县境，经怒溪、大坪、桃映、溪口，由溪口流入和平乡，在和平乡进入铜仁市，在两河口左纳大梁河，在铜仁城西与大江汇合。全程98.3千米，天然落差1009.5米，流域面积939.8平方公里，平均比降11.4。河口高程240.5米，近年平均流量39.2立方米每秒。太平河与小江同源，发源于梵净山东侧，流经松桃自治县高洞、江口县太平，在江口城与闵孝河汇合，全长63.7公里。谢桥河发源于铜仁市新场乡，经挞扒洞、谢桥，在潮泥坪注入大江，全长417公里，有铜仁猫跳河之称。瓦屋河发源于万山特区敖寨乡梅子溪，经瓦屋到漾头注入锦江，全长50公里。2.2供水现状2.2.1供水现状（1）建于1972年清水塘夹沟抽水站，源水系露头泉水，水质较好，但无水解决系统，加之现涌水量有限，设备陈旧，夹沟水抽水站已被地区农业观光园占用。清水塘抽水站实际生产能力局限性0.5104m3d。（2）1990、1993年分别建成桐梓坳水厂一、二期工程位于都市北方，供水至都市北端火车站片区、南岳新区、铜仁师专区域。水源为小江河水，其解决系统完善，设计供水能力分别为104m3d,共2104m3d。水厂地面高程273m，泵房水泵扬程为50m。该水厂地处都市建成区，上游排放污水已严重影响水厂运营。同步也制约了铜仁市向上游扩展。（3）鹭鸶岩水厂：随着铜仁市经济和都市建设迅速发展，都市用水量急剧增长。铜仁市政府于1998年动工兴建了10104m3d鹭鸶岩水厂供水工程，并已于建成投产。鹭鸶岩水厂位于都市西方，供水至都市南边、谢桥开发区和政府新区以及都市中心区域大某些地区。鹭鸶岩水厂水源为大江河水，采用岸边式深井泵房取水，原水经混凝、沉淀、过滤、消毒常规净水工艺后向城区加压供水。工艺流程为：大江河水取水泵站原水压力管道吸水井预解决池栅条絮凝池一斜管沉淀池一气水反冲洗滤池一消毒清水池二级泵站配水管网顾客。水厂内设4000吨清水池两座，水厂地面高程为268m，由二级泵房向城区加压供水，水泵扬程为70m。鹭鸶岩水厂出厂水压0.7Mpa。因而铜仁市都市供水能力当前已达到12104m3d。2.2.2管网现状铜仁市都市给水管网通过40余年建设发展，至今形成了6.5万吨/日输配水设计能力，建成配水管网40公里，供水面积 18.5平方公里。但由于都市发展迅速，既有管网已不能满足都市发展需要，且都市大某些管网，年久失修，锈蚀严重，水量漏失，水质污染，大大影响人民生活健康。起，铜仁市一、二期管网改造工程对原有管网进行了大范畴修整与更换。相继完毕市中心区、铜江片区、运送公司片区、火车站片区、浅滩新区、谢桥片区管网改造。正在实行东关至职校、跑马坪配水工程、大寨路至响塘龙、化肥厂至神奇药厂、沙龙新路、新华农贸市场、金鳞大道北段七条管线改造工程。2.3存在问题2.3.1桐梓坳水厂（1）每年6-9月份,均有大量人员到桐梓坳取水点上游200m处洗澡，严重污染了取水点。虽然供水公司、市政府有关部门都投入了大量人力去做驱赶工作，但收效甚微。（2）随着铜仁市经济不断发展，都市建设面积也在不断扩大，既有桐梓坳水厂已处在都市建成区，铜仁火车站、农业观光园以及在取水口上游都市居民排放污水已严重污染了饮水水源，都市供水安全可靠性受到威胁。（3）桐梓坳水厂通过近运营，池体构造及各种设施设备已经老化，管理设施落后。在第四轮都市修编中，该水厂所在地已被规划为商业用地。为了适应铜仁市发展，铜仁市政府规定将桐梓坳水厂拆除。（4）桐梓坳水厂处在都市建成区，用地面积已无扩建也许。为此，在白马洞水厂建成后，桐梓坳水厂将停止生产。2.3.2鹭鸶岩水厂由于鹭鸶岩水厂到以火车站为中心区域输水管线过长，沿线输水水头损失较大，长距离输水电能损也较大，不利于节能。在供水高峰期其水头损失可达20米。鹭鸶岩水厂出厂水压0.7Mpa,到达桐梓坳片区时，其压力只有0.2Mpa。第三章 工程规模3.1设计供水范畴本工程设计供水范畴为铜仁市老城区北部及川硐教诲新区。老城区供水范畴：1铜仁学院、火车站（桐梓坳片区）；2清水塘、南岳片区；3南长城（金滩）片区。川硐教诲新区供水范畴：1川硐教诲新区组团（含川硐职院）；2川檀新区一某些（老塘、梁湾）。3.2设计供水人口铜仁市现状人口为22万（不涉及乡镇）。依照铜仁市都市总体规划（-2030）关于都市人口规模规划，预测铜仁市人口自然增长率为6.5，机械增长率为1.5，则铜仁市人口增长率为8。测算成果如表3.1：表3.1铜仁市老城区及川硐教诲新区人口测算表年份铜仁市老城区及川硐教诲新区人口总数（万人）平均人口增长率2222.18 822.35 822.53 822.71 822.89 823.08 823.26 823.45 823.64 823.82 8202124.02 8202224.21 8202324.40 8202424.60 8202524.79 83.3用水量测算依照铜仁市都市总体规划（-2030）给水工程规划指标，结合室外给水设计规范（GB3-）关于规定，切合城区用水现状，对铜仁市需水量测算如下：居民综合生活用水量原则：220L/（人.d）。工业用水量：铜仁市现状工业用水量为综合用水量22%，随着都市发展，工业用水量比重也将增大，故按综合用水量30%计取。浇洒道路及绿地用水量：依照铜仁市都市总体规划（-2030）给水工程规划，到规划期末，铜仁市绿地面积为11.4km2，道路面积为11.77km2。浇洒道路用水按3L/(m2d)计算，浇洒绿地用水按2L/(m2d)计算。管网漏损水量：按最高日综合生活用水量、工业用水量、浇洒道路及绿地用水量之和10%计取。未预见用水量：按最高日综合生活用水量、工业用水量、浇洒道路及绿地用水量、管网漏损水量之和10%计取。在白马洞水厂建成后来，桐梓坳水厂将停止生产。故在本工程需水量测算时，都市现状供水能力按照10万m3/d供水总规模进行计算。铜仁市城区用水量测算详见表2.2。年份服务人口最高日综合生活用水量工业用水量浇洒道路及绿地用水量管网漏损水量未预见用水量最高日用水总量综合生活用水定额供水普及率综合生活用水量万人L/（人.d）%万m3/d万m3/d万m3/d万m3/d万m3/d万m3/d22220100220100220100220100220100220100220100220100220100220100220100202122010020222201002023220100表2.2铜仁市用水量测算表序号项目单位2025年备注145.549.52180190310010048.199.414=1235万m3/d2.462.825=430%6万m3/d0.850.986=（4+5）8%7万m3/d1.151.327=（4+5+6）10%8万m3/d1.261.458=（4+5+6+7）10%9万m3/d13.9115.989=4+5+6+7+810已有规模万m3/d10.0014.0011设计规模万m3/d4.002.003.4工程规模仿定依照铜仁市老城区及川硐教诲新区用水量测算成果，铜仁市老城区及川硐教诲新区最高日用水量13.91万m3/d，扣除已有10万m3/d供水规模，铜仁市老城区及川硐教诲新区需水量为3.91万m3/d；2025年铜仁市老城区及川硐教诲新区最高日用水量15.98万m3/d，扣除已建10+4万m3/d供水规模，2025年铜仁市老城区及川硐教诲新区需水量为1.98万m3/d。故铜仁市白马洞水厂工程规模为：近期工程规模4104m3d，远期工程新增规模2104m3d。近期2.5104m3d供应铜仁市老城区，其中2104m3d代替桐梓坳水厂规模，此外预留0.5104m3d；1.5104m3d供应川硐教诲新区。远期3.75104m3d供应铜仁市老城区，2.25104m3d供应川硐教诲新区。第四章 工程总体设计4.1工程概述白马洞水厂位于铜仁市北部，在铜仁至松桃公路旁。取水点位于清水塘电站大坝右边内侧，采用水泵加压供水至水厂。工程近期规模4104m3d，远期工程新增规模2104m3d。近期2.5104m3d供应铜仁市老城区，设计采用取水泵站栅条絮凝池一斜管沉淀池一气水反冲洗滤池一清水池，重力供水至铜仁市城区。近期1.5104m3d供应川硐教诲新区，设计采用取水泵站栅条絮凝池一斜管沉淀池一气水反冲洗滤池一清水池吸水井一送水泵房，加压供水至川硐教诲新区。4.2建设规模(1)依照表3.1，铜仁市白马洞水厂工程规模为：工程总规模： 6104m3d；其中：近期工程规模： 4104m3d；远期工程新增规模： 2104m3d(2)取水工程建设规模取水泵房土建按6104m3d总规模建设，设备按近期工程4104m3d安装；(3)原水输水管道建设规模：原水输水管道按6104m3d总规模设计。(4)厂区各单项工程建设规模厂区征地按远期工程规模，同步考虑预留远景发展需要，一次征用；总体布置按远期工程规模进行布置；配水井远期建设，按6104m3d总规模建设；絮凝沉淀池按近期工程4104m3d规模建设，预留远期2104m3d建设用地；气水反冲洗滤池按近期工程4104m3d规模建设，预留远期2104m3d建设用地；清水池按6104m3d总规模一次性完毕；吸水井土建按远期2.25104m3d规模建设；送水泵房土建按远期2.25104m3d规模建设，设备按近期工程1.5104m3d规模安装；废水解决池按6104m3d总规模一次性完毕；加药间土建按6104m3d总规模建设，设备按近期工程4104m3d规模安装；变配电间土建按6104m3d总规模建设，设备按近期工程4104m3d规模安装；机修、仓库、车库及传达室和综合楼按总规模配套一次建成。(5)输水干管重力输水干管按远期规模3.75104m3d一次性完毕；压力输水干管按远期规模2.25104m3d一次性完毕。4.3水质、水压规定4.3.1水质规定12月29日卫生部和国标化管理委员会发布了生活饮用水卫生原则(GB5749-)，自7月1目起实行。该原则所有内容为强制性，自实行之日起代替生活饮用水卫生原则(GB57491985)。水质指标由GB项增长至106项，增长了71项，修订了8项。其中规定浑浊度为1NTU，当水源和净水技术条件限制时特殊状况下不超过3NTU。也就实现了饮用水水质原则与世界水平接轨。因而可以以为：供水水质原则限值严格限度反映了饮用这种水人民群众在水质方面获得安全保障限度。都市供水水质达到了生活饮用水卫生原则(GB5749)规定，在现阶段也就是实现了水质方面安全供水目的。铜仁市白马洞水厂设计供水水质按照生活饮用水卫生原则(GB5749)执行。随着人民生活水平提高，此后国家将会提高生活饮用水原则，生活饮用水卫生原则中水质指标将会进一步增长。因而，有必要在建设初期征地时考虑水质规定变化，预留达到相应水质原则深度解决建设用地。4.3.2水压规定重力供水区：白马洞水厂清水池底高程315.3米，与西门桥（地面高程252.0米）高差为312-252=60米，满足老城区供水高程规定。压力供水区：送水泵站出水输送至川硐教诲新区半途提高泵站清水池内，然后由提高泵站输送至川硐教诲新区，满足供水高程规定。4.4水源选取依照铜仁市白马洞水厂供水工程可行性研究报告和关于铜仁市河流水资源资料，铜仁市白马洞水厂水源为小江河水，从清水塘电站大坝上游取水。依照铜仁地区环境监测站检测成果，见表4.1。表4.1 铜仁地区环境监测站监测报告单位：mg/L（PH无量纲）序号监测项目监测成果原则限值GB3838类1PH8.396-92SS14/3COD11154BOD50.5L35DO8.566高锰酸盐指数1.647NH3N0.050.58TP0.01L0.19TN0.530.510TCN0.002L0.0511Phenol0.001L0.00212阴离子表面活性剂0.05L0.213S2-0.005L0.114Hg0.00005L0.0000515As0.01L0.0516Se0.0004L0.0117Cu0.001L1.018Zn0.05L1.019Cd0.001L0.00520Pb0.01L0.0121Cr5+0.004L0.0522Fe0.03L0.323Mn0.01L0.124硝酸盐0.601025硫酸盐27.425026氟化物0.081.027氯化物2.6025028石油类0.030.0529粪大肠菌群（个/L）790以上检测成果对照GB3838地表水环境质量原则进行评估，经分析，除TN略超过原则以外，别的检测项目均在类水体原则限制以内，可以作为集中式生活饮用水水源。因而，将小江河水作为铜仁市白马洞水厂工程给水水源是可行。4.5净水工艺4.5.1净水工艺应考虑因素净水工艺拟定应针对小江河水原水水质特点，以最低基建投资和经常运营费用达到规定出水水质，应充分考虑下列重要因素：(1)原水水质历史资料：对近5原水水质检测资料进行收集、整顿和分析。(2)污染物形成及发展趋势：对产生污染物因素进行分析，寻找污染源对潜在污染影响和此后发展趋势作出分析和判断。 (3)操作人员经验和管理水平：要使工艺过程能达到预期解决目的，工作管理人员具备十分重要作用。同样解决设备由于操作人员不同也许产生不同效果。因而在工艺选取时，应尽量选取符合本地习惯和使用规定净水工艺。(4)场地建设条件：不同解决工艺对于占地或地基承载力等会有不同规定，因而在工艺选取时还应结合建设场地可以提供条件进行综合考虑。(5)此后也许发展：随着水质规定提高，或者原水水质恶化，也许会对此后给水工艺提出新规定，因而选取工艺规定对此后发展具备较大适应性。(6)经济条件：经济条件是工艺选取中一种十分重要因素。有些工艺虽然对提高水质具备较好效果，但是由于投资较大或运营费用较高而难以被接受。因而工艺选取应结合本地当时经济条件进行考虑。 (7)出水水质规定：必要符合国家水质原则规定。4.5.2净水工艺技术净水工艺流程选取取决于原水水质和解决后出水规定。原水水质越好，解决工艺流程越简朴，出水水质规定越易达到；若原水水质相似，出水水质规定高，解决工艺流程必然趋于复杂。净水工艺流程为水厂建设核心，直接关系到水厂建设投资多少和水厂出水水质与否优良、运转与否稳定、输水成本高低和管理难易。因而必要结合实际状况慎重选取恰当净水工艺流程，以达到最佳效果。水解决工艺各种各样，依照小江河水水源水质特性和铜仁市白马洞水厂供水水质原则规定等因素综合考虑，小江河水水质较好，普通采用絮凝、沉淀、过滤等常规工艺即可。4.5.3重要净水工艺及特点(1)常规水解决工艺所谓“常规水解决”包括两层含义：其一是指被解决原水在水温、浊度含沙量以及污染物含量方面均在常用值范畴以内：另一层含义是指对普通浊度原水采用混凝、沉淀、过滤、消毒净水过程，以去除浊度、色度和细菌、病毒为主解决工艺。尽管常规水解决工艺有其一定局限性，但仍是给水解决中最惯用和基本解决办法。为了改进滤池过滤性能，可依照原水状况考虑投加助滤剂，以提高去除率，减少出水浊度，但运营周期会相应缩短。若出水水质不能满足水质稳定规定期，还应投加水质稳定剂，使出水水质达到稳定规定。(2)强化常规水解决工艺常规水解决工艺目是去除水中浊度、色度和致病微生物。实践表白，随着浊度减少，原水中有机物也可得到一定限度去除。尽管由于原水水质不同，对有机物去除效果也会有一定差别，但普通均可达到20左右。强化常规水解决工艺是在基本维持原有常规解决构筑物不变状况下，通过强化混凝和强化过滤等办法，在除浊同步增长对有机物等去除。与臭氧活性炭以及生物预解决工艺相比，强化常规水解决工艺具备投资省、流程简朴、构筑物少、占地少以及经常运营费用低等长处，更适合对原有系统改造，但其去除有机物等效果相对较差。(3)低温低浊水解决工艺在气候寒冷地区，冬季地表水水温降到03，浊度降到1020NTU左右，这种低温低浊度水很难解决，如仍用常规给水解决工艺，虽然加大投药量，也难以达到饮用水水质原则。都市水厂水解决重要通过下述工序来实现：混合、絮凝、沉淀和过滤。为了获得良好净水效果，各个解决工艺都应保证有适当条件或工艺参数。低温季节时，水质条件与夏秋季节相比较大变化，水温低到03，浊度低到1030NTU，碱度高，PH值低，色度高约1520度，以致难以保证解决效果。低温季节时3个解决过程都受影响，但其中重要矛盾是絮凝过程效果不佳。在絮凝过程中，最后未能生成较大絮体，低浊度因素起重要影响。(4)生物预解决生物预解决是微污染原水可行解决办法之一。以微污染原水与废水相比，尽管污染物种类和浓度不同，但水生物可解决性是相接近，因此废水生物解决中生物膜法，如生物滤池、生物转盘、生物接触氧化池和生物流化床等，均可用来解决微污染原水，但因原水中基质浓度比废水中低，两者设计和运营参数应有差别。常规水解决工艺虽在保证饮用水水质方面起着重要作用，但并不能去除水源中天然有机物和微量有机污染物。而生物预解决可以去除常规解决时不易去除污染物，如氨氮、合成有机物和溶解性可生物降解有机物等。但是，常规解决工艺不论有无生物预解决，并不能变化水源致突变性，解决先后水致突变性没有明显差别。近年来，在常规解决之前设立生物预解决池工艺，已在个别水厂中采用。生物预解决去除微污染技术，在国内有代表性解决构筑物有生物接触氧化池和沉没式颗粒生物接触氧化池两类。（5）深度解决深度解决，也称后解决，重要有臭氧、活性炭、膜解决等。水源受到污染水厂，其解决办法世界各国多采用氧化和吸附工艺，重要是应有臭氧和活性炭，以弥补常规解决局限性，使各种各样污染物，特别是有机污染物得以去除。应用活性炭吸附，办法是在滤池之后设立活性炭吸附池。而通过膜解决水可以较完全地去除微污染物，涉及有机污染物和消毒副产物，改进色度、浊度、臭味和微生物等多项指标。各种工艺去除效果比较详见表4.2.表4.2 给水工艺去除效果比较表序号工艺作用机理功能去除效果（%）有机物(CODmn)氨氮亚硝酸盐色嗅味AOCAmes致突性1常规工艺混凝、接触凝聚除浊、消毒2010-20负增长一定少量负增长2活性炭吸附物理吸附、某些生物降解去除有机物20-50少量少量很有效某些很有效3臭氧活性炭化学氧化、物理吸附、生物降解去除有机物20-5080-9080-90很有效很有效很有效4生物预解决生物降解、吸附、絮凝去除氨氮、亚硝酸盐氮、有机物10-2585-9090某些有效不明显5强化混凝创造良好水力条件、吸附架桥充分发挥混凝作用增长8-10基本无基本无少量少量不明显6强化过滤生物降解、絮凝吸附、物理吸附去除氨氮、亚硝酸盐氮、某些有机物10-1580-89少量某些少量4.5.4净水工艺4.5.4.1净水工艺拟定依照原水水质分析，并依照生活饮用水卫生原则（GB5749-）中对各项水质指标规定，依照铜仁既有水厂生产经验，原水经常规解决后均能达到或优于生活饮用水卫生原则(GB5749-)规定。综上所述，结合铜仁市规划发展状况，本工程净水工艺采用常规解决工艺，预留远景臭氧活性炭深度解决单元发展余地，预备将来当生活饮用水水质原则进一步提高时或者是当原水水质发生变化时发挥作用。有关设计人员对铜仁市白马洞水厂工艺方案进行讨论，各专业对各种工艺也专门进行了认真研究，最后综合各方因素并考虑周边县市水厂运营经验，决定常规工艺采用栅条絮凝池、斜管沉淀池、均粒滤料气水反冲洗滤池过滤以及清水池为特性水解决工艺。4.5.4.2净水工艺流程常规工艺流程以迅速混合、栅条絮凝，斜管沉淀，均粒滤料气水反冲洗砂滤池和清水池为特性。4.5.4.3净水工艺特点铜仁市白马洞水厂净水工艺系统重要长处在于：(1)运用混合器进行混合，使药剂实现均匀迅速混合目。由于混合器作用使投入絮凝剂被迅速均匀地分布于整个水体，该设施具备混合效果好、投资省、耗药少、管理以便长处。(2)栅条絮凝池具备对水量和水质变化适应性强、投药量少、能相对均匀地在沿程输入能量、絮凝效率高、构造简朴、水头损失小等长处。(3)采用斜管沉淀池具备解决水质稳定、沉淀效率高、池体小，占地少等长处。(4)采用均粒滤料气水反冲洗滤池具备运营稳定、出水水质好、运营周期长、反冲洗耗水量少、能通过气水反冲洗加表面扫洗使滤料冲洗干净、彻底等长处。(5)采用清水池，有效调节水厂产水量与顾客用水量之间不平衡，满足消毒所需要水力停留时间，储备水厂内生产、生活及消防用水。4.6排泥水解决工艺铜仁市白马洞水厂生产排泥水重要来自絮凝沉淀池排泥、滤池反冲洗排水等方面，通过管道汇集后进入排泥解决池，澄清后上清液溢流排放。清水池、吸水井因泥量较少，池底埋深较大，不考虑放空至废水解决池，
