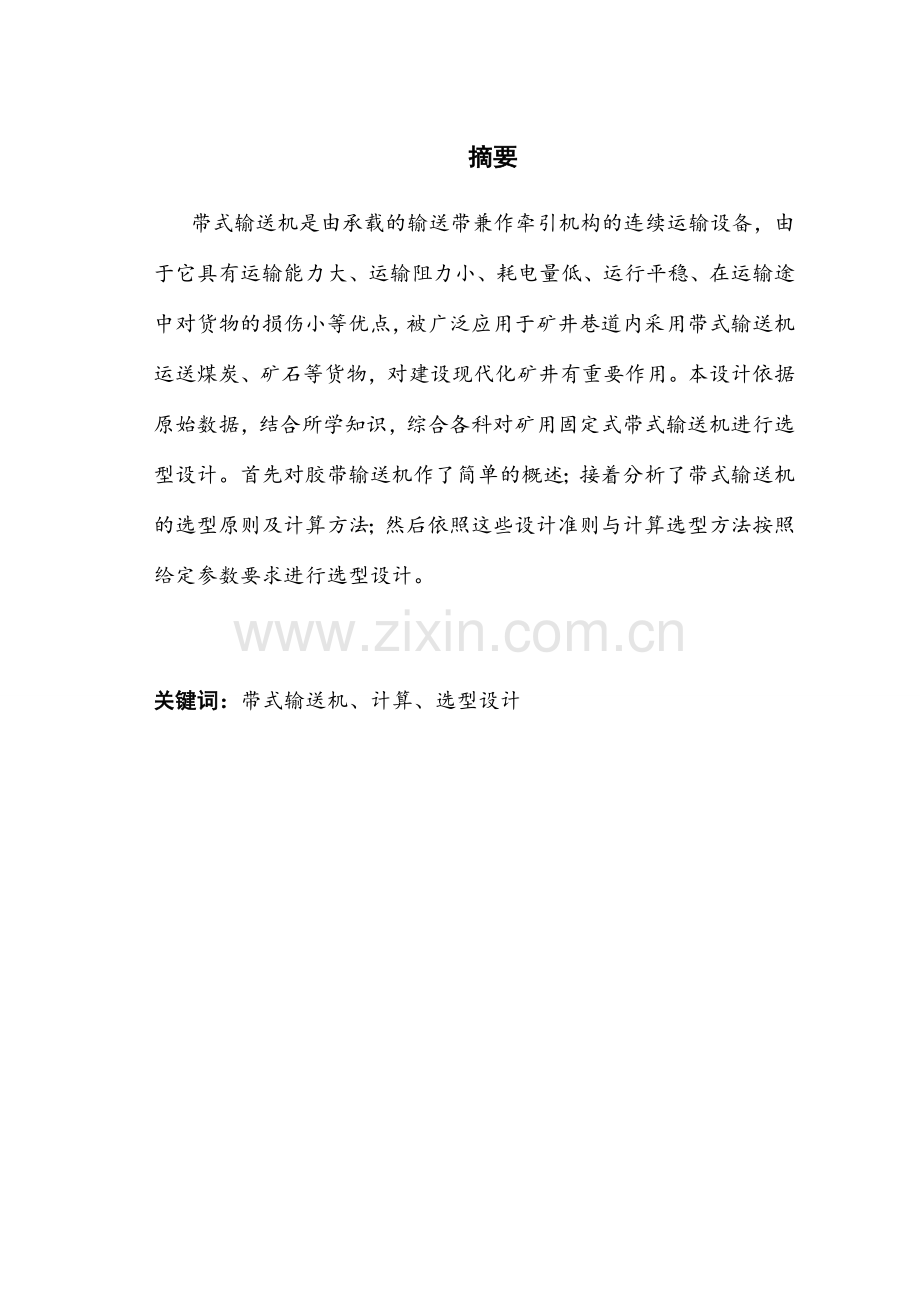

摘要
带式输送机是由承载的输送带兼作牵引机构的连续运输设备，由于它具有运输能力大、运输阻力小、耗电量低、运行平稳、在运输途中对货物的损伤小等优点，被广泛应用于矿井巷道内采用带式输送机运送煤炭、矿石等货物，对建设现代化矿井有重要作用。本设计依据原始数据，结合所学知识，综合各科对矿用固定式带式输送机进行选型设计。首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后依照这些设计准则与计算选型方法按照给定参数要求进行选型设计。

关键词：带式输送机、计算、选型设计

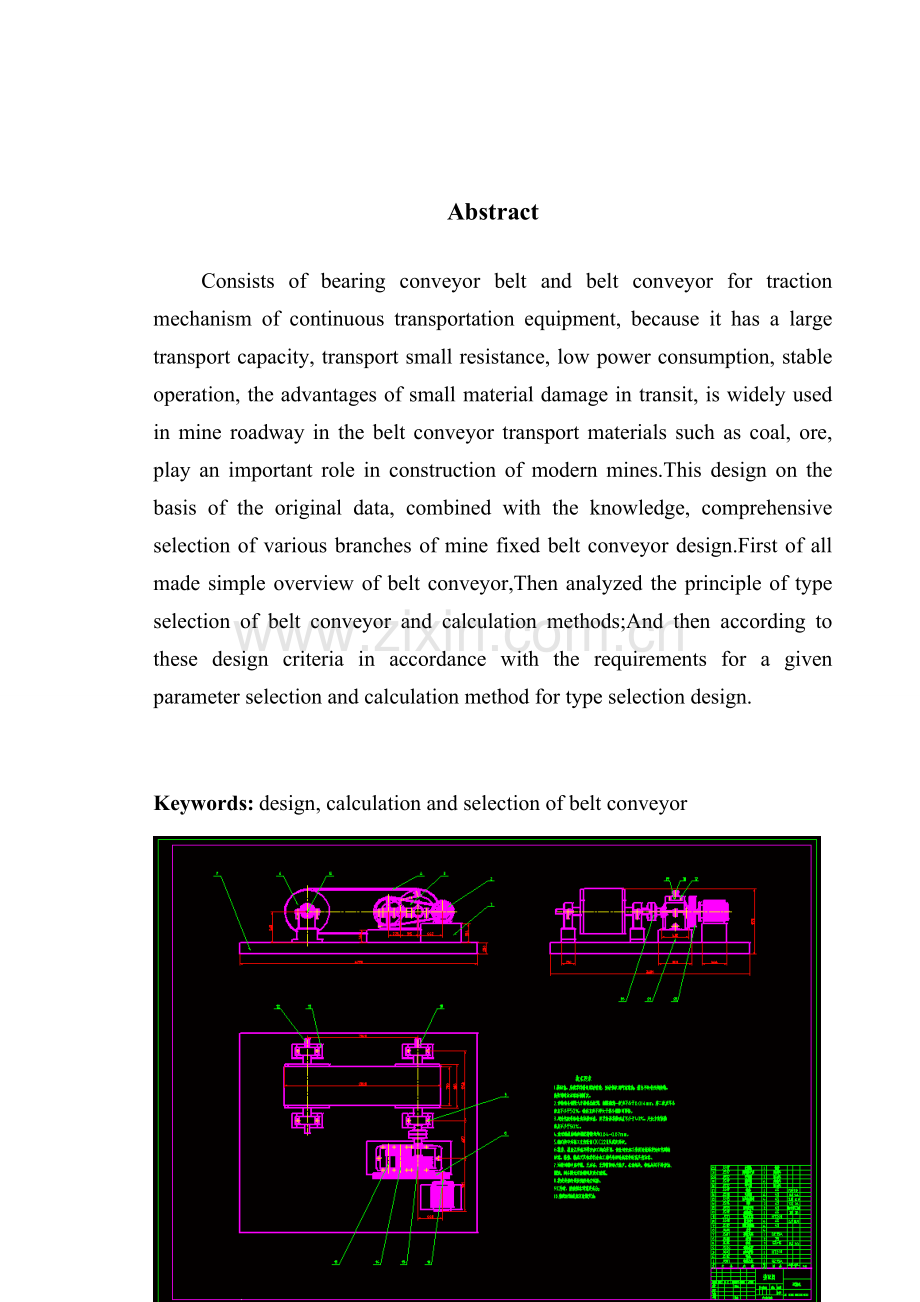

Abstract
Consists of bearing conveyor belt and belt conveyor for traction mechanism of continuous transportation equipment, because it has a large transport capacity, transport small resistance, low power consumption, stable operation, the advantages of small material damage in transit, is widely used in mine roadway in the belt conveyor transport materials such as coal, ore, play an important role in construction of modern mines.This design on the basis of the original data, combined with the knowledge, comprehensive selection of various branches of mine fixed belt conveyor design.First of all made simple overview of belt conveyor,Then analyzed the principle of type selection of belt conveyor and calculation methods;And then according to these design criteria in accordance with the requirements for a given parameter selection and calculation method for type selection design.

Keywords: design, calculation and selection of belt conveyor

目 录
第一章输送机简介 1
1.1输送机的工作原理 1
1.2主要部件结构原理 1
1.3常见故障及处理 4
第二章 电机的选择 6
2.1 初选电机 6
2.2 确定传动装置的总传动比和分配传动比 7
2.3 计算传动装置的运动和动力参数 8
第三章 V带传动设计 10
3.1 初选普通v带 10
3.2 验算带速v 10
3.3 确定中心距和带的基准长度 10
第四章 齿轮传动设计 13
4.1 高速级设计 13
4.1.1 选取齿轮的材料、热处理及精度 13
4.1.2 初步设计齿轮传动的主要尺寸 13
4.1.3 校核齿面接触疲劳强度 17
4.1.4 计算几何尺寸 18
4.2 低速级设计 18
4.2.1 选取齿轮的材料、热处理及精度 18
4.2.2 初步设计齿轮传动的主要尺寸 19
4.2.3 校核齿面接触疲劳强度 22
4.2.4 计算几何尺寸 24
第五章 轴承寿命校核 25
5.1 I轴校核 25
5.2 II轴校核 26
5.3 III轴校核 27
第六章 基于SOLIDWORKS软件进行的建模及装配 30
6.1 solidworks软件建模与装配概述 30
6.2 运用SolidWorks软件进行零件设计 30
6.3运用SolidWorks软件进行零件装配 33
第七章 结论与展望 34
7.1 结论 34
7.2展望 34
参考文献 35
致谢 36

沈阳化工大学科亚学院学士学位论文 第二章电机的选择
第一章输送机简介
1.1输送机的工作原理
输送机是以运输带作为主要牵引和承载部件的连续运输机械。运输带绕经驱动滚筒和各种改向滚筒，由拉紧装置提供合理的张紧力，运作时在驱动装置的驱动下，在滚筒与运输带之间的摩擦力和张紧力下，使运输带运行。货物被连续地送到运输带上，并随着输送带一起传动，从而实现对货物的输送。
1.2主要部件结构原理
带式输送机主要部件包括驱动装置、运输带、滚筒组、托辊组、垂直拉紧装置、清扫器、安全保护装置等。
驱动装置主要由电机、二级减速器、液力耦合器、联轴器、底座等部件组成。其布置形式如图所示。

图1 带式输送机
电机减速器都采用标准件，结构及原理不做过多阐述。
驱动滚筒：它是传递动力的主要部件，在运输带与滚筒间的摩擦力下运行。它由筒体、轴和轴承等组成，驱动滚筒为菱形沟槽铸胶面。
机头改向滚筒：主要原理是提高运输带在驱动滚筒上的包角，来提高皮带和驱动滚筒的摩擦力。
机尾改向滚筒：主要原理提高运输带在机尾滚筒上的包角，来提高皮带和机尾滚筒的摩擦力。
垂直拉紧装置：主要原理是上下改向滚筒和配重滚筒结构，作用是通过配重拉紧配重滚筒，使全部皮带处于拉紧状态。
托辊组件：托辊组起到支撑运输带和其上面货物的部件，分为槽型前倾托辊组，缓冲托辊组，槽型托辊组，V行前倾下托辊组和V行下托辊组等。每个托辊组具有重量轻、运行阻力小、密封性能好的特点。使用寿命长等特点。其中缓冲托辊具有缓冲货物，减小货物对输送带冲击的作用。
皮带保护装置：皮带保护装置有带式综保、防撕、欠速、网式防撕、纵撕、防堵、拉绳、跑偏、急停等保护装置。
a.带式防撕裂——把扁铁弯成弧形并在下方焊接60mm螺栓，两端用钢丝绳和行程开关相连接。当皮带上有坚硬物件碰到扁铁或者螺栓时，触动行程开关，皮带停止。保护皮带不被坚硬物体划伤。安装在皮带落料点前方，上下皮带中间。
b.网式防撕裂——把宽度和皮带宽度相等，长度比宽度较长的方行网兜四个角用钢丝绳相关连接到四个行程开关上，行程开关安装到上皮带架上，必要时可做支撑架，固定在上下皮带之间。当皮带发生撕裂时，会有货物漏到网兜上，触动行程开关动作，保护减少皮带不被撕裂。
c.纵撕——是由一块安装在下皮带上方的挡板和一个行程开关组成，安装在皮带机尾滚筒前。作用：防止下皮带上的货物卡到皮带和滚筒之间损坏皮带和滚筒。当货物顺着下皮带碰到机尾挡板时，触动行程开关动作，皮带停止。需要及时检查和处理。
d.欠速——放在不是驱动滚筒上的靠近装置，当滚筒转动时，会产生周期性信号到调度室。当皮带崩断、打滑等造成安装靠近装置滚筒不能正常运作时。上位机会警报、欠速停止。需要立即检查。
e.综保——电机集成保护装置简称综保，安放在配电室拉匣上，实时监控电机的电流、电压。如电机产生过电压、欠电压、过电流、缺项等，会发送到综保上。综保各项都设置范围，如在范围内会显像到上位机上，如超出范围，警报停机。需要立即检查，处理。
f.防堵——利用防堵塞重球开关，安装在滑道里或滑道口，竖直不动。当有货物堆放或撞击，使重球倾斜度数大于20度时，内部装置跳闸，报警停止。需及时检验是误处还是滑道堵。
g．跑偏——由装放在皮带两端的两组开关组成，处在常开状态。当皮带轻跑偏时，碰撞跑偏装置，轻跑偏装置跳闸，上位机报警不停止。皮带继续跑偏，重跑偏开关跳闸，机器停止。
h．急停——现场紧急断开电源，当现场人员发生紧急状况时，立即按下，停止机器。
i 拉绳开关——由人工操作的安全保护装置，由拉绳、机械传动机构和开关组成。当工作中的链式输送机发生不良现象或危害人身安全时，输送机边缘任何人都可以就地拽下拉绳，经过开关接点的合并或跳闸，传给链式输送机电气控制一个停车指令，达到紧急停车。拉绳装置设有利用人工复位的机械闭锁原理，以确保维修人员的安全和确定故障点的地方。利用单片微控计算机技术、有位置指示和显示的智能型拉绳开关，可更快捷、更准确地知道故障位置。
1.3常见故障及处理
1.托辊损坏现象，托辊坏掉一般会发出很大的声音。产生托辊坏掉现象必须及时更换。否则会刮伤皮带。对生产造成后果。
2.滚筒轴承有噪声，轴承破损。要调换轴承。
3.皮带断开，看状况对断裂地方进行维修，如整个皮带破损严重，更换皮带。调换皮带时要对接头硫化。硫化依照《柴沟洗煤厂皮带硫化单》进行。
4.清洁装置起不到清洁效果。查看清扫器清扫刀刃磨损状况，消耗不严重，把清扫器拉紧螺丝向上拧；清扫器破损严重，卸下清扫器对磨损严重刀刃维修，磨平可以。
5.皮带跑偏解决办法
a、机头错位时，如因滚筒安装不正产生，按下图调整机头滚筒。

图2 皮带
b、当机尾错位后，如因滚筒安装歪斜，看下图指示，滚筒调整尾部，一般拉紧装置机尾滚筒处，紧对应方位的锁紧螺栓就能调整机尾歪斜。

图3 皮带
c、在中部错位时，下皮带和上皮带分别参照如下办法调试。在开车状况，托辊架螺丝松开，击打托辊架用锤子，不能过多调整度数，多调整几组必要时可按照下面所示调整方向，紧固托辊架调整完毕后。

图4 皮带
第二章 电机的选择
2.1 初选电机
利用展平式圆柱齿轮二级减速器按照工况初，结合v带传动降速，选用笼型三相异步电机，结构封闭式，380v电压，y型
从电机到轴的整体传动功效为：
η=η×η×η×η
其中，η，η，η，η，分别为带传动、轴承、齿轮传动、联轴器的传动效率。
η取0.94，η取0.98，η取0.97，η取0.99。
滚子轴承预选，斜齿圆柱齿轮8级，思考到载荷相对大而且有相应的冲击，两轴线同轴度对系统有一定的影响，可思考齿轮联轴器。
则η=0.94×××=0.83
则电机所需要的功率===22kw
依照推荐的手册传动比范围合理，v带传动的传动比取为=2～4，圆柱齿轮减速器二级传动比=8～40，整体传动比的范围合理则为=16～160，电机转速故范围可选为=xn=（16～16）x14=224～2240r/min
这一范围的同步转速符合有750,1000，1500,2200 r/min等。
考虑速度太小的电机价格、体积、重量等因素，我们由现代机械设计手册第5册，秦大同，谢里阳主编的，第25篇电动机，25-54页，1.3.1.5M2QA/QA系列三相异步电机的表25-1-46全封闭三相异步铸铁电动机（IP55、IC411）技术数据查的，选定的电机型号为M2QA 180M2A,它的功率为22kw，电机转速为2120r/min，效率90.8%，功率因数为0.91cosθ，电流为40.45A，额定转矩为71.46N.m，堵转转矩为2.3N.m，最大额定转矩为2.8N.m，转动惯量为0.08805kg.m2，质量为170kg，声压级为75db。
2.2 确定传动装置的总传动比和分配传动比
==2120/14=151.43
分配传动比，初选v带=2.8，以致其外廓尺寸不致过大，
==151.43/2.8=50.08。

图5 减速器传动图
则展开式齿轮减速器，由机械手册展开式曲线查的高速级=6.28，则==50.08/6.28=8.61。
2.3 计算传动装置的运动和动力参数
将传动装置各轴由高速至低速依次定位I、II、III轴；
以及，，为相邻两轴间的传动比；
，，为相邻两轴间的传动效率；
，，为各轴间的输入功率（kw）；
，，为各轴间的输入转矩（kw）；
，，为每轴的转速（r/min）。
则各轴的转速为：
I轴的转速 ==2120/2.8=757.5r/min
II轴的转速 ==757.5/6.28=120.62r/min
III轴的转速 ==120.62/3.99=30.23r/min
曲柄转轴==30.23r/min
各轴的输入功率：
I轴 =x=x=22x0.94=20.68kw
II轴 =x=xx=20.68x0.98x0.97=19.66kw
III轴 =x=xx=19.66x0.98x0.97=18.69kw
曲柄转轴=x=x=18.69x0.99=18.50kw
各轴输出功率分别为输入功率成轴承效率0.98，
则=0.98x=0.98x20.68=20.27kw
=0.98x=0.98x19.66=19.27kw
=0.98x=0.98x18.69=18.32kw
=0.98x=0.98x18.50=18.13kw
各轴输出转矩
=9550=9550x=99.10N.m
I轴 =xx=99.1x2.8x0.94=260.84N.m
II轴 =xx=260.84x6.28x0.98x0.97=1557.16N.m
III轴 =xx=1557.16x3.99x0.98x0.97=5906.15N.m
曲柄转轴 =xx=5906.15x0.99=5847.08N.m
I--III轴的扭矩输出则分别为各轴输入扭矩乘轴承功效0.97.

40

沈阳化工大学科亚学院学士学位论文 第三章V带传动设计
第三章 V带传动设计
3.1 初选普通v带
=
查看资料，载荷由于变动较大取1.32，P=50kw
故=1.3x51=66.3kw，=2120r/min
选取D规格带，。看表初用=375mm 小皮带轮子355～400mm
大轮准直径=i（1-ξ）=2.8x3.75x0.99=1040mm，在允许范围内取=1060mm
3.2 验算带速v
v==3.14x375x2120/60x1000=41.61m/s
3.3 确定中心距和带的基准长度
⑴初定中心距0.7（+）≤≤2(+)
0.7（375+1060）≤≤2(375+1060)
1004.5≤≤2870
⑵带长
=2+（+）+初选=1800mm
所以=2x1800+（375+1060）+=5918mm
查表取=5600mm
⑶实际中心距

实际中心距调节范围推荐值为：

⑷验算小带轮包角
 包角合适
⑸确定带的根数
因=375mm,=2120mmr/min, 传动比  i=2.8，由表线性插值得

   则  取z=4 根
⑹确定初拉力F。
普通每根V带的初使拉力   D型带 q=0.6kg/m

⑺ 计算带轮轴所受压力

⑻带轮结构设计(如下)
小带轮
大带轮

图6 带轮示意图

沈阳化工大学科亚学院学士学位论文 第四章齿轮传动设计
第四章 齿轮传动设计
4.1 高速级设计
输入功率P=20.68kW,小齿轮转速=757.5r/min，传动比。
4.1.1 选取齿轮的材料、热处理及精度
设工作时长10年（每年运转300天）
(1)齿轮材料及热处理
大小齿轮材料选用20CrMnTi。渗碳淬火齿面，齿面硬度达到５６～６２HRC，有效硬化层深0.5～0.9mm。有图查得，，，最终齿面成型工艺磨齿。
(2)齿轮精度　　８级
4.1.2 初步设计齿轮传动的主要尺寸
因选为传动硬齿面，它有强大的齿面抗点蚀能力，所以首先按齿根弯曲疲劳强度设计，齿面接触疲劳强度再校核。
(1)计算小齿轮传递的转矩
=9.55x=9.55xx=260718.15N.m
(2)确定齿数z
取，
传动比误差

　允许
(3)初选齿宽系数
按非对称布置，由表查得=0.6
(4)初选螺旋角
(5)载荷系数 K
使用系数，由表查得
估算齿轮转速度v=5m/s,则由资料查看=1.2；
运动动载荷数,
       齿向载荷系数，预估齿宽  b=40mm,由表查得，初取b/h=6,再查图得=1.15；
       齿间载荷分配系数，由表查得
       载荷系数K
(6)齿形系数和应力修正系数
当量齿数
查表
(7)重合度系数
端面重合度近似为：

则
(8)螺旋角系数
轴向重合度

(9)许用弯曲应力
安全系数由表查得
小齿轮应力循环次数

大齿轮应力循环次数

查表得寿命系数 ，实验齿轮应力修正系数
    由图表预取尺寸系数
    许用弯曲应力

取
(10) 计算模数

按表圆整模数，取
(11)初算主要尺寸
第一次算中心距 , 取a=356mm
修正螺旋角
   分度圆直径
   齿宽 ，取
   齿宽系数
(12) 验算载荷系数 K
圆周速度 v===10.8m/s,
    由图查得
按，由表查得，又因b/h=b/(2.25)=59/(2.25*5)=5.3由图查得，不变
又和不变，则K=2.90也不变
故无须校核大小齿轮齿根弯曲疲劳强度。
4.1.3 校核齿面接触疲劳强度
(1)确定载荷系数
载荷系数

(2)确定各系数
材料弹性系数 ，由表查得
节点区域系数
重合度系数
螺旋角系数
(3)许用接触应力
试验齿轮的齿面疲劳极限
寿命系数 ，由图查得
尺寸系数 ，；安全系数
则许用接触应力取

(4) 校核齿面接触强度

满足齿面接触强度
4.1.4 计算几何尺寸

4.2 低速级设计
输入功率P=19.66kW,小齿轮转速=120.62r/min，传动比。
4.2.1 选取齿轮的材料、热处理及精度
设工作寿命10年（每年工作300天）
(1)齿轮材料及热处理
大小齿轮材料选用20CrMnTi。齿面渗碳淬火，齿面硬度为５６～６２HRC，有效硬化层深0.5～0.9mm。有图查得，，，齿面最终成型工艺为磨齿。
(2)齿轮精度８级
4.2.2 初步设计齿轮传动的主要尺寸
因所选为硬齿面传动，它具有较强的齿面抗点蚀能力，故先按齿根弯曲疲劳强度设计，再校核齿面接触疲劳强度。
(1) 计算小齿轮传递的转矩
=9.55x=9.55xx=1556566N.m
(2)确定齿数z
取，
传动比误差

允许
(3)初选齿宽系数
按非对称布置，由表查得=0.6
(4)初选螺旋角
(5)载荷系数 K
使用系数，由表查得
动载荷系数,估计齿轮圆周速度v=5m/s,则由图表查得=1.03；
       齿向载荷系数，预估齿宽  b=120mm,由表查得，初取b/h=6,再查图得=1.16；
       齿间载荷分配系数，由表查得
       载荷系数K
(6)齿形系数和应力修正系数
当量齿数
查表
(7)重合度系数
端面重合度近似为：

则
(8)螺旋角系数
轴向重合度

(9)许用弯曲应力
安全系数由表查得
小齿轮应力循环次数

大齿轮应力循环次数

查表得寿命系数 ，实验齿轮应力修正系数
       由图表预取尺寸系数
       许用弯曲应力
       比较
取
(10) 计算模数

按表圆整模数，取
(11)初算主要尺寸
初算中心距 , 取a=476mm
修正螺旋角
   分度圆直径
齿宽 取
   齿宽系数
(12) 验算载荷系数 K
圆周速度 v===1.2015m/s,
由图查得
按,，
又因b/h=b/(2.25)=115/(2.25*6)=8.5由图查得，不变
又和不变，则K=2.51也不变
故无须校核大小齿轮齿根弯曲疲劳强度。
4.2.3 校核齿面接触疲劳强度
(1)确定载荷系数
载荷系数

(2)确定各系数
材料弹性系数 ，由表查得
节点区域系数
重合度系数
螺旋角系数
(3)许用接触应力
试验齿轮的齿面疲劳极限
寿命系数 ，由图查得
尺寸系数 ，；安全系数
则许用接触应力
取
(4) 校核齿面接触强度

   满足齿面接触强度
4.2.4 计算几何尺寸

沈阳化工大学科亚学院学士学位论文 第五章轴承寿命校核
第五章 轴承寿命校核
5.1 I轴校核
I轴：由手册查得30314
     ，取
⑴  计算附加轴向力
26798N

(2)计算轴承所受轴向载荷

   ∴I轴右端轴承被“放松”

(3)计算当量动载荷
左： 查表知 X=0.40 Y=1.7
则
右： 查表知 X=1 Y=0
则
(4)轴承寿命计算
   按左轴承计算
    ∴所选轴承合格
5.2 II轴校核
II轴：由手册查得32222
     ，取
(1) 计附加轴向力 ，25300N

(2)计算轴向载荷

    ∴II轴右端轴承被“放松”

(3)计算当量动载荷
左： 查表知 X=1  Y=0
则
右： 查表知 X=0.4  Y=1.4
则
(4)轴承寿命
   按右轴承计算
    ∴满足工程要求
 5.3 III轴校核
III轴：由手册查得32032
  ，取
⑴计算附加轴向力
77500N

 (2)计算轴向载荷

    ∴III轴左端轴承被“放松

(3)计算当量动载荷
左： 查表知 X=1  Y=0
则
右： 查表知 X=0.4  Y=1.3
则
(4)轴承寿命
   按右轴承计算
    ∴满足工程要求综上可得，该设计符合工程要求

沈阳化工大学科亚学院学士学位论文 第六章基于solidworks软件进行的建模及装配
第六章 基于solidworks软件进行的建模及装配
6.1 solidworks软件建模与装配概述
首先熟练掌握solidworks的零件图绘画，以及零部件图的装配，以及最后的渲染，选材料，爆炸图等等。
其次自己查阅资料以及老师提供的数据参考开始进行整体规划，先在纸上画出整个中药系统的整个框架模型，设计出整体的尺寸与数据，让后才能进行整体的建模。
其中要考虑到整体的尺寸，结构部分，以及设计参数，还有工艺流程等一系列的因素。这些必须在solidworks建模前就要完成设计。其中，要查阅大量的资料，等一些相关于三效降膜蒸发系统的历史数据。完成这步后才能开始建模。
在具体建模过程中要进行修正。
6.2 运用SolidWorks软件进行零件设计
依照前面的查阅的资料以及自己设计出来的结构进行建模。先进性零部件图的绘画。
工作界面如下：

图7 SolidWorks工作界面
主要用的操作命令有拉伸旋转，由于该系统结构曲线较少，所以用到的扫描命令较少。主要几个零部件的建模如下：

图8 减速器

图9 上箱盖

图10 滚筒

图11 减速器内部结构

图12 箱体
6.3运用SolidWorks软件进行零件装配
把画好的零部件进行整体的装配主要注意的是基准，得到了装配图。
注意事项如下：
1.打开Solidworks 工作软件，按下文件下拉菜单中的新建图标 出现如下图所示的方框，点击装配体，按下确定，可以建好一个新建的装配体文件。
2.在打开的页面里，敲击插入零部件，单击左侧的浏览图标，即可出现你放部件的文件夹，选用你要进行装配的工件。用同样的办法加入第二个模型
3.零件导入后，下一步就是对零件进行装配。打开插入零部件靠近的关联按图标，在打开的左侧图框中点击一次选择要装配的两个面，要实现两个孔处于一条直线，可以点击两个孔的面，然后点击下面的同圆心图标，两个孔的轴线便在一条直线上了。
4.两个孔在一条直线上是不完善，还需要重合。则再点击两个需要重合的面，按下下面的重合按钮。
5.最后，用同样的方法，实现两外两个面的平行。
最后得到的系统的整体装配图如图所示：

图13 输送机

沈阳化工大学科亚学院学士学位论文 第七章结论与展望
第七章 结论与展望
7.1 结论
本次设计中，在老师的指导下，我上网查阅了大量的资料并且参考了一些关于机器人伺服滑台系统方面的书籍。
处在设计过程里，我怀着精益求精的思想，对所设计的输送机统分析进行了反复的修改并认真的研究，特别是在各部分的选择过程中，认真进行了计算与比较，最终确定其中较好的方案。
在整个设计过程中，对此次的输送机的总体设计进行了认真的分析，并进行了多次的修改和比较。通过这次毕业设计使我对输送机部分的知识有了更多的认识和提高，由于本人能力有限，设计中难免会出现错误，还望老师谅解，我会在以后的学习中不断地完善自己，努力提高自己在机械方面的知识。
7.2展望
经过几个月紧张有序的工作，我完成了输送机的设计。
我认为这次毕业设计我对在学校四年间的所有知识有了一个系统的复习和总结，对各个科目有了更深刻的认识，还通过各种渠道对所学知识进行了一定的扩展和深入，还学到了很多以前不知道的东西，才知道以前的自己对课本上的内容只是知其然不知其所以然，并不知道如何把自己所学到的知识应用起来，通过这次的设计我才了解到所学知识是多么的重要，以前只是茫然的在学，现在感觉好像找到了目标一样，相信这次的毕业设计会对我以后的工作和生活有很大的影响的，以后我会更加努力的，学习更多的知识来武装自己！

沈阳化工大学科亚学院学士学位论文 参考文献
参考文献
[1] 机械工业部设计单位联合设计组.ZJT1A-96带式输送机设计选用手册.黄河水利出版社，1998年10月.
[2] 机械化运输设计手册编委会.机械化运输设计手册.机械工业出版社,1997年5月.
[3] 张钺.新型带式输送机设计手册.冶金工业出版社,2001年2月.
[4]《运输机械设计选用手册》编组委.运输机械设计选用手册（上、下）.化学工业出版社,1999年1月.
[5] 北起所.DTⅡ型带式输送机设计选用手册.冶金工业出版社,1994年.
[6] 孔庆华,刘传绍.极限测量与测试技术基础.同济大学出版社,2002年.
[7] 机械设计手册编写组.机械设计手册.化学工业出版社,2002年.
[8]中国纺织大学工程图学教研室.画法几何及工程制图.上海科技出版社,2000年.
[9] 牛又奇. 孙建国. 新编Visual Basic程序设计教程. 苏州：苏州大学出版社,2002
[10] 甘登岱. AutoCAD2000.航空工业出版社,2000.
[11] 夸克工作室.SolidWorks2001.科学出版社,2003.
[12] 吴权威. SolidWorks2003.科学出版社,2004.
[13] 甘永立. 几何量公差与检测.上海科学技术出版社,2004.
[14] 宋宝玉.机械设计课程设计指导书.北京:高等教育出版社,2006.
[15] 李秀珍,曲玉峰.机械设计基础.北京：机械工业出版社,1993.
[16] 吴宗泽,罗圣国.机械设计课程设计手册(第二版),1999.
[17] 王知行,邓宗全.机械原理.北京.高等教育出版社,2006.
[18] 屈本宁,张宝中，王国超.理论力学.重庆大学出版社,2004.

沈阳化工大学科亚学院学士学位论文 致谢
致谢
光阴似箭，日月如梭，四年的时光转眼间已经过去，四年前承载着梦想与希望踏进了沈阳化工大学科亚学院，不管生活中还是学习上四年间学会了很多很多。现在最多的就是感恩与不舍，在这个可爱的校园里，已经从一个懵懂无知的少年蜕变成一个沉着睿智的少年，感谢命运的安排，遇到了这么多的良师益友。四年的尾巴，就是最后论文的撰写与答辩！
论文的撰写是一次系统知识在学习的过程，在此论文完成之际，向我尊敬的老师表达最崇高的敬意，非常幸运成为你们的学生，在这短短的四年时间里，聆听老师们孜孜不倦的教会，不光学到了许多知识，感受到了各位老师严谨的治学态度和做人的道理。更要感谢焦老师细心地指导，在论文的撰写过程中，不耐其烦，没有老师的细心指导，不会有今天成型的论文，同时也感谢期刊文献作者。感谢沈阳化工大学科亚学院这四年来对我的栽培，还有所有认课老师对我的厚爱，感谢所有的同学，让我更加珍惜友情，让我懂得友情的重要性。即将毕业，我要向所有的老师表示最衷心的感谢与祝福，祝所有老师身体健康，万事如意，工作顺利！
即将走出学校走向社会，需要学习的东西太多太多，这是新的开始，我要感谢我的父母，想到他们，总有一股暖意涌上心间，有了他们的支持才有了今天坚强的我，谢谢你们，你们的哺育之恩，爱护之情让我永生难忘，在我成功的时候，他们告诉我不要骄傲，他们的笑容里散发着满足与幸福感，在我失败的时候，他们给我无限的鼓励与激励，在你们的眼神中散发着包容与理解。让我有勇气继续前进！感谢所有关心我、爱护我的人们，祝福你们身体健康，万事如意!
