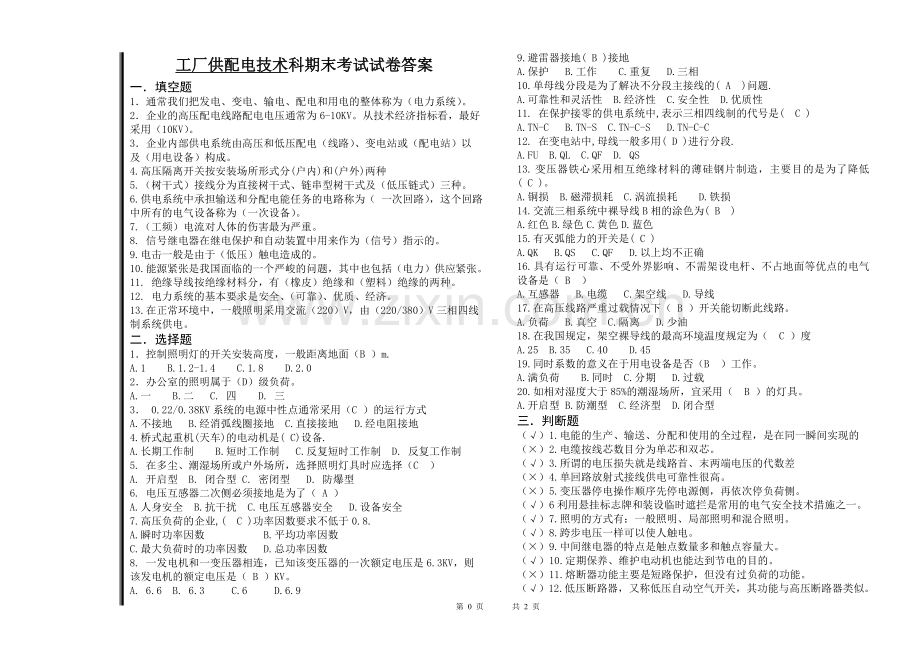

工厂供配电技术科试题答案2卷.doc

工厂供配电技术科期末考试试卷答案 一填空题1通常我们把发电、变电、输电、配电和用电的整体称为（电力系统）。 2企业的高压配电线路配电电压通常为6-10KV。从技术经济指标看，最好采用（10KV）。3企业内部供电系统由高压和低压配电（线路）、变电站或（配电站）以及（用电设备）构成。4.高压隔离开关按安装场所形式分(户内)和(户外)两种5.（树干式）接线分为直接树干式、链串型树干式及（低压链式）三种。6.供电系统中承担输送和分配电能任务的电路称为（ 一次回路），这个回路中所有的电气设备称为（一次设备）。7.（工频）电流对人体的伤害最为严重。8. 信号继电器在继电保护和自动装置中用来作为（信号）指示的。9.电击一般是由于（低压）触电造成的。10.能源紧张是我国面临的一个严峻的问题，其中也包括（电力）供应紧张。11. 绝缘导线按绝缘材料分，有（橡皮）绝缘和（塑料）绝缘的两种。12. 电力系统的基本要求是安全、（可靠）、优质、经济。13.在正常环境中，一般照明采用交流（220）V，由（220/380）V三相四线制系统供电。二选择题1控制照明灯的开关安装高度，一般距离地面（B ）m.A.1 B.1.2-1.4 C.1.8 D.2.02办公室的照明属于（D）级负荷。A.一 B.二 C. 四 D. 三3 0.22/0.38KV系统的电源中性点通常采用（C ）的运行方式A.不接地 B.经消弧线圈接地 C.直接接地 D.经电阻接地4.桥式起重机(天车)的电动机是( C)设备.A.长期工作制 B.短时工作制 C.反复短时工作制 D. 反复工作制5. 在多尘、潮湿场所或户外场所，选择照明灯具时应选择（C ）A. 开启型 B. 闭合型 C. 密闭型 D. 防爆型6. 电压互感器二次侧必须接地是为了（ A ）A.人身安全 B.抗干扰 C.电压互感器安全 D.设备安全7.高压负荷的企业,( C )功率因数要求不低于0.8.A.瞬时功率因数 B.平均功率因数 C.最大负荷时的功率因数 D.总功率因数8. 一发电机和一变压器相连，已知该变压器的一次额定电压是6.3KV，则该发电机的额定电压是（ B ）KV。A. 6.6 B. 6.3 C.6 D.6.99.避雷器接地( B )接地A.保护 B.工作 C.重复 D.三相10.单母线分段是为了解决不分段主接线的( A )问题.A.可靠性和灵活性 B.经济性 C.安全性 D.优质性11. 在保护接零的供电系统中,表示三相四线制的代号是( C )A.TN-C B.TN-S C.TN-C-S D.TN-C-C12. 在变电站中,母线一般多用( D )进行分段.A.FU B.QL C.QF D. QS13.变压器铁心采用相互绝缘材料的薄硅钢片制造，主要目的是为了降低( C )。A.铜损 B.磁滞损耗 C.涡流损耗 D.铁损14.交流三相系统中裸导线B相的涂色为( B )A.红色B.绿色C.黄色D.蓝色15.有灭弧能力的开关是( C )A.QK B.QS C.QF D.以上均不正确16.具有运行可靠、不受外界影响、不需架设电杆、不占地面等优点的电气设备是（ B ）A.互感器 B.电缆 C.架空线 D.导线17.在高压线路严重过载情况下（ B ）开关能切断此线路。A.负荷 B.真空 C.隔离 D.少油18.在我国规定，架空裸导线的最高环境温度规定为（ C ）度A.25 B.35 C.40 D.4519.同时系数的意义在于用电设备是否（B ）工作。A.满负荷 B.同时 C.分期 D.过载20.如相对湿度大于85%的潮湿场所，宜采用（ B ）的灯具。A.开启型 B.防潮型 C.经济型 D.闭合型三判断题（）1.电能的生产、输送、分配和使用的全过程，是在同一瞬间实现的（）2.电缆按线芯数目分为单芯和双芯。（）3.所谓的电压损失就是线路首、末两端电压的代数差（）4.单回路放射式接线供电可靠性很高。（）5.变压器停电操作顺序先停电源侧，再依次停负荷侧。（）6利用悬挂标志牌和装设临时遮拦是常用的电气安全技术措施之一。（）7.照明的方式有：一般照明、局部照明和混合照明。（）8.跨步电压一样可以使人触电。（）9.中间继电器的特点是触点数量多和触点容量大。（）10.定期保养、维护电动机也能达到节电的目的。（）11.熔断器功能主要是短路保护，但没有过负荷的功能。（）12.低压断路器，又称低压自动空气开关，其功能与高压断路器类似。（）13.常把二次侧为低压的降压变压器，称为“配电变压器”。（）14.所谓光源是指能产生可见光的辐射体。（）15.白炽灯显色指数很高。（）16.通常说提高功率因数就是指提高最大负荷时的功率因数。（）17. RZ1型低压自复式熔断器熔体熔断后，必须更换熔体甚至整个熔管才能恢复供电。（）18. 一个完整的避雷器是由接闪器、引下线及接地体三部分组成。（）19. 倒闸操作必须由二人及二人以执行。（）20.管型避雷器由产气管和外部间隙两部分组成。四名词解释1. 触电：电流流过人体时对人体产生的生理和病理伤害。2. 电力网:电力系统中各级电压线路及其联系的变配电所。3. 保护接地:为保障人身安全、防止间接触电而将外露可导电部分进行接地。4. 低压一次设备：用于供电系统1000V或1200V及以下的一次电气设备。五简答题1.火力发电厂的能量转换过程是什么？答：火力发电厂的能量转换过程是：（1）燃料的化学能（2）热能（3）机械能（4）电能。2. 节约用电的措施有哪些？答：（1）加强节电宣传，提高节电意识，杜绝浪费现象（2）加强节电的科学管理，合理调整电力负荷（3）不断开发节电设备（4）合理选择设备容量，提高功率因数。3. 供电系统对继电保护装置的要求是什么？答：（1）选择性（2）速动性（3）可靠性（4）灵敏性。4. 电流互感器使用注意事项有哪些？答：（1）电流互感器在工作时二次侧不能开路（2）电流互感器的二次侧必须有一端接地（3） 电流互感器在连接时必须注意端子极性，防止接错线。六论述题1.如图所示为某中型工厂供电系统图，请简要说明从电源进线到其用电设备的送电过程。答：（1）从电源进线送进来的10KV电能先经高压配电站集中，再由高压配电线路将电能分送到各车间变电站，或由高压配电线路直接供给高压用电设备。（2）车间内的配电变压器，将10KV的电压降为低压用电设备所需电压，再由低压配电线路将电能分送给各用电设备。2.在企业供电系统中，为保证电气设备的正常工作或防止人身触电，而将电气设备的某部分与大地做良好的电气连接，此连接称为接地，试说明接地的目的。答：（1）防止触电；（2）防止电气设备的机械性损坏；（3）防止火灾及爆炸；（4）使电气设备正常工作：很多电气设备在正常工作时是必须接地的。第 1 页 共 2 页
