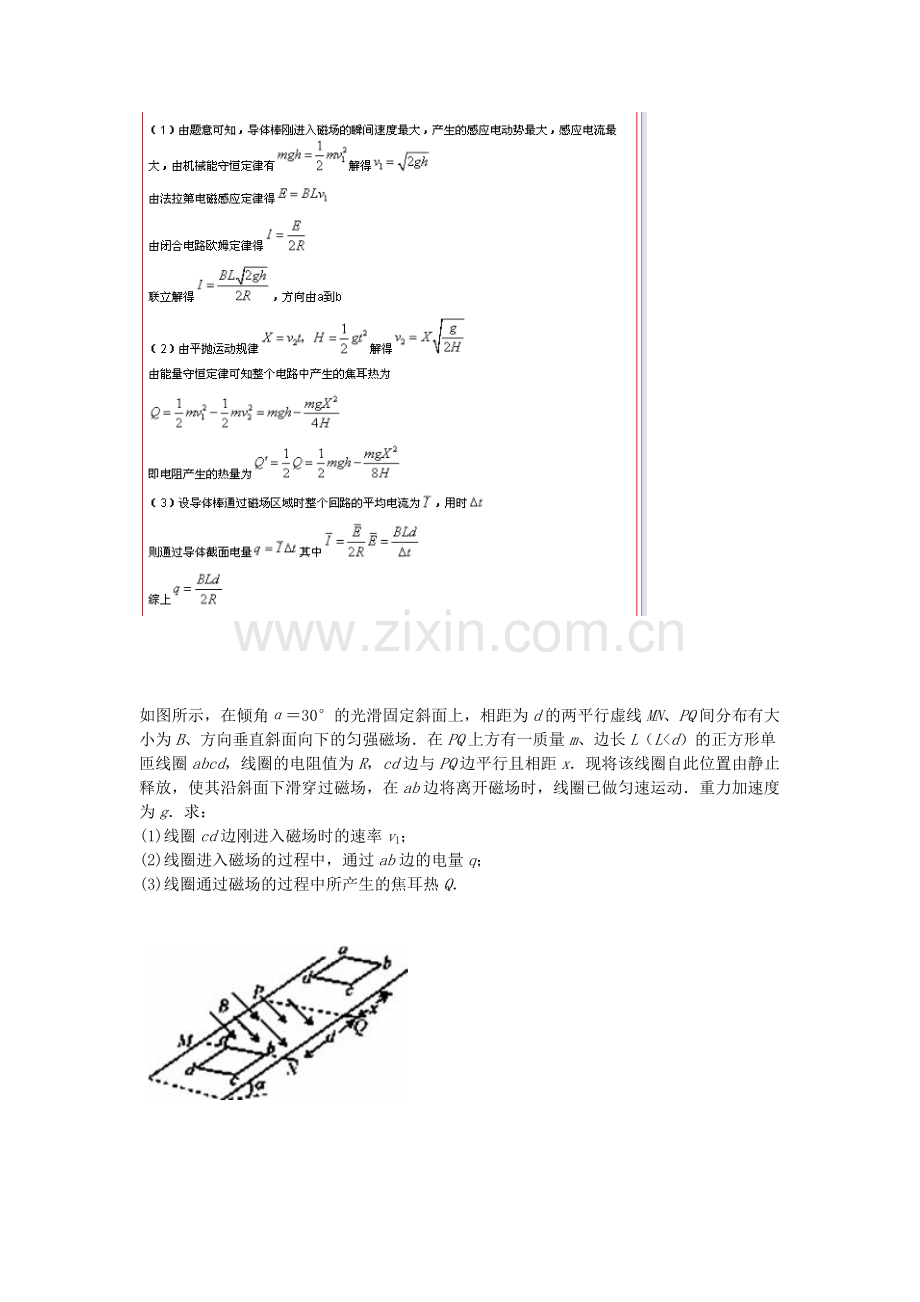

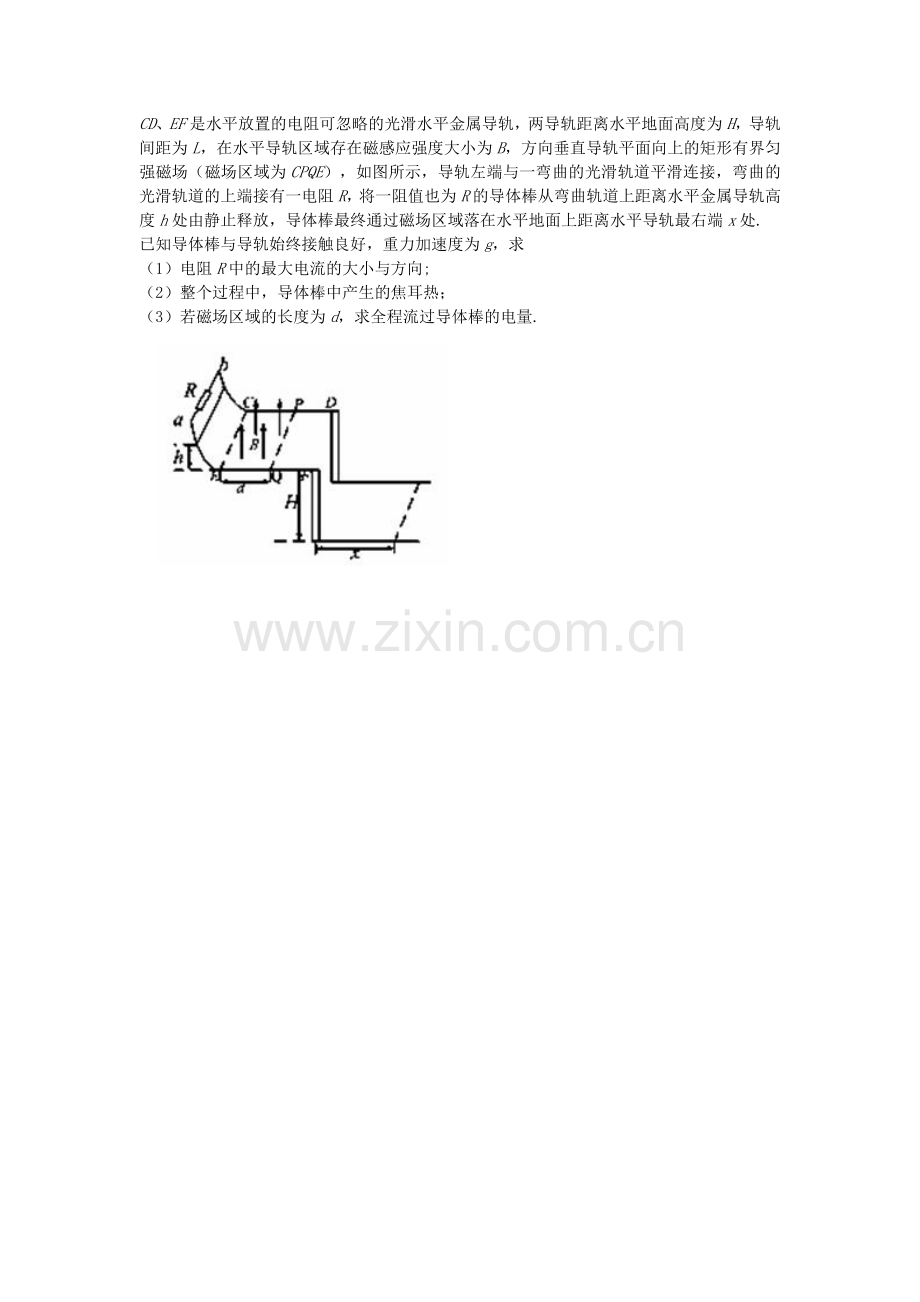

CD、EF是水平放置的电阻可忽略的光滑水平金属导轨，两导轨距离水平地面高度为H，导轨间距为L，在水平导轨区域存在磁感应强度大小为B，方向垂直导轨平面向上的矩形有界匀强磁场（磁场区域为CPQE），如图所示，导轨左端与一弯曲的光滑轨道平滑连接，弯曲的光滑轨道的上端接有一电阻R，将一阻值也为R的导体棒从弯曲轨道上距离水平金属导轨高度h处由静止释放，导体棒最终通过磁场区域落在水平地面上距离水平导轨最右端x处.已知导体棒与导轨始终接触良好，重力加速度为g，求（1）电阻R中的最大电流的大小与方向;（2）整个过程中，导体棒中产生的焦耳热；（3）若磁场区域的长度为d，求全程流过导体棒的电量.如图所示，在倾角30的光滑固定斜面上，相距为d的两平行虚线MN、PQ间分布有大小为B、方向垂直斜面向下的匀强磁场在PQ上方有一质量m、边长L（Ld）的正方形单匝线圈abcd，线圈的电阻值为R，cd边与PQ边平行且相距x现将该线圈自此位置由静止释放，使其沿斜面下滑穿过磁场，在ab边将离开磁场时，线圈已做匀速运动重力加速度为g求：(1)线圈cd边刚进入磁场时的速率v1；(2)线圈进入磁场的过程中，通过ab边的电量q；(3)线圈通过磁场的过程中所产生的焦耳热Q如图所示，以MN为下边界的匀强磁场，磁感应强度大小为B，方向垂直于纸面向外，MN上方有一单匝矩形导线框abcd，其质量为m，电阻为R，ab边长为l1，bc边长为l2，cd边离MN的高度为h现将线框由静止释放，线框下落过程中ab边始终保持水平，且ab边离开磁场前已做匀速直线运动，求线框从静止释放到完全离开磁场的过程中ab边离开磁场时的速度v；通过导线横截面的电荷量q；导线框中产生的热量Q如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为=，导轨平面与水平面的夹角为=30匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3，导体棒的电阻为r=1，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q连接体问题在物理中很重要，下面分析一个情景：如右图所示，两根金属杆AB和CD的长度均为L，电阻均为R，质量分别为3m和m（质量均匀分布），用两根等长的、质量和电阻均不计的、不可伸长的柔软导线将它们连成闭合回路，悬跨在绝缘的、光滑的水平圆棒两侧，AB和CD处于水平。在金属杆AB的下方有高度为H的水平匀强磁场，磁感强度的大小为B，方向与回路平面垂直，此时CD处于磁场中。现从静止开始释放金属杆AB，经过一段时间（AB、CD始终水平），在AB即将进入磁场的上边界时，其加速度为零，此时金属杆CD还处于磁场中，在此过程中金属杆AB上产生的焦耳热为Q.重力加速度为g，试求：（1）金属杆AB即将进入磁场上边界时的速度v1.（2）在此过程中金属杆CD移动的距离h和通过导线截面的电量q.（3）设金属杆AB在磁场中运动的速度为v2，通过计算说明v2大小的可能范围.
