(完整word)水、暖、电用量估算资料

水、暖、电用量估算资料
（供参考)

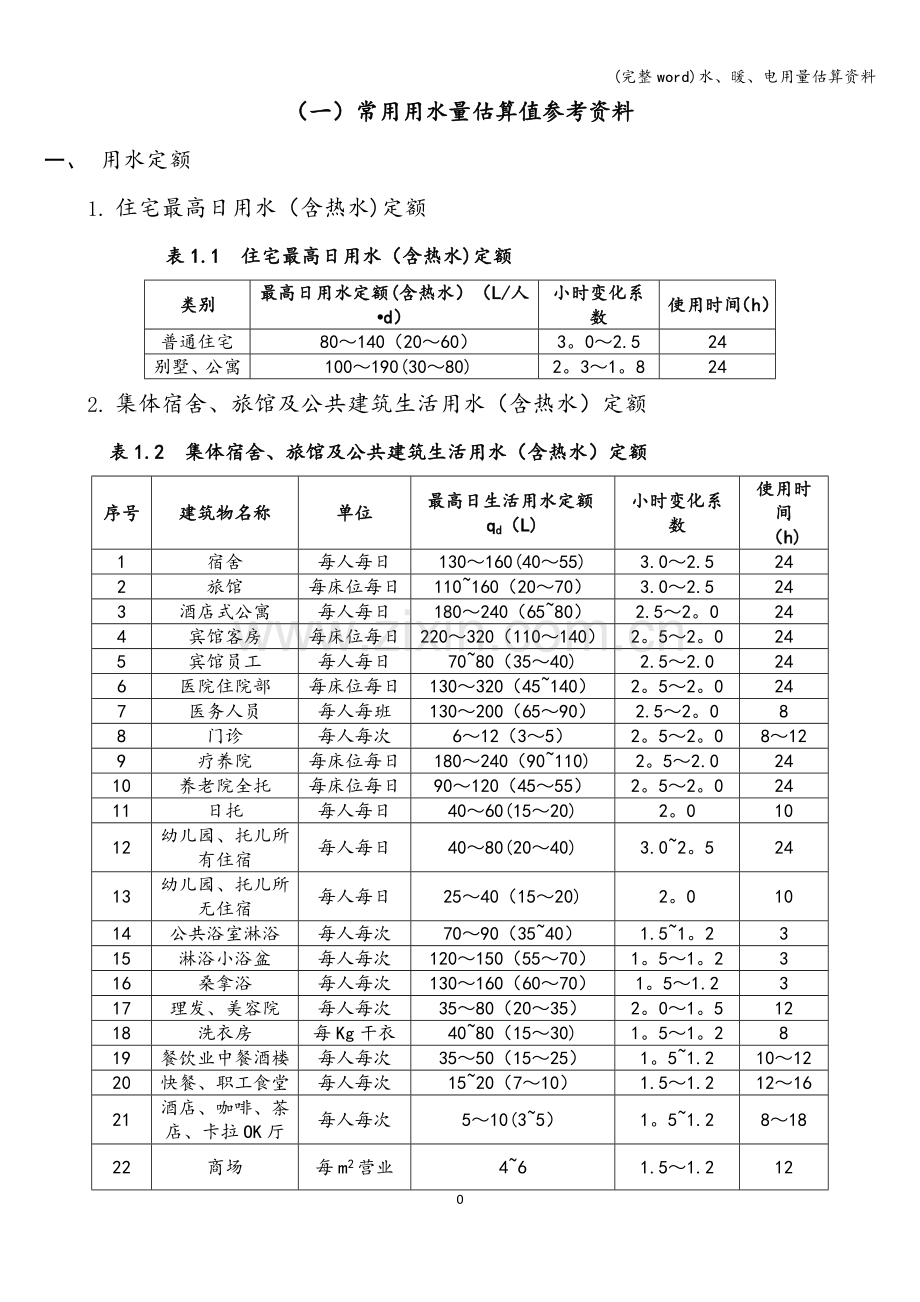

（一）常用用水量估算值参考资料
一、 用水定额
1. 住宅最高日用水（含热水)定额
表1.1 住宅最高日用水（含热水)定额
类别
最高日用水定额(含热水）（L/人•d）
小时变化系数
使用时间（h）
普通住宅
80～140（20～60）
3。0～2.5
24
别墅、公寓
100～190(30～80)
2。3～1。8
24
2. 集体宿舍、旅馆及公共建筑生活用水（含热水）定额
表1.2 集体宿舍、旅馆及公共建筑生活用水（含热水）定额
序号
建筑物名称
单位
最高日生活用水定额qd（L)
小时变化系数
使用时间
（h)
1
宿舍
每人每日
130～160(40～55)
3.0～2.5
24
2
旅馆
每床位每日
110~160（20～70）
3.0～2.5
24
3
酒店式公寓
每人每日
180～240（65~80）
2.5～2。0
24
4
宾馆客房
每床位每日
220～320（110～140）
2。5～2。0
24
5
宾馆员工
每人每日
70~80（35～40)
2.5～2.0
24
6
医院住院部
每床位每日
130～320（45~140）
2。5～2。0
24
7
医务人员
每人每班
130～200（65～90）
2.5～2。0
8
8
门诊
每人每次
6～12（3～5）
2。5～2。0
8～12
9
疗养院
每床位每日
180～240（90~110)
2。5～2.0
24
10
养老院全托
每床位每日
90～120（45～55）
2。5～2。0
24
11
日托
每人每日
40～60(15～20)
2。0
10
12
幼儿园、托儿所有住宿
每人每日
40～80(20～40)
3.0~2。5
24
13
幼儿园、托儿所无住宿
每人每日
25～40（15～20)
2。0
10
14
公共浴室淋浴
每人每次
70～90（35~40）
1.5~1。2
3
15
淋浴小浴盆
每人每次
120～150（55～70）
1。5～1。2
3
16
桑拿浴
每人每次
130～160（60～70）
1。5～1.2
3
17
理发、美容院
每人每次
35～80（20～35）
2。0～1。5
12
18
洗衣房
每Kg干衣
40~80（15～30)
1。5～1。2
8
19
餐饮业中餐酒楼
每人每次
35～50（15～25）
1。5~1.2
10～12
20
快餐、职工食堂
每人每次
15~20（7～10）
1.5～1.2
12～16
21
酒店、咖啡、茶店、卡拉OK厅
每人每次
5～10(3~5）
1。5~1.2
8～18
22
商场
每m2营业面积每天
4~6
1.5～1.2
12
23
图书馆
每人每次
5～8
1.5~1.2
8~10
24
书店员工
每人每班
27～40
1.5～1.2
8～12
25
营业厅
每m2营业面积每天
3～5
1。5～1。2
8~12
26
办公楼
每人每班
25～40（5～10）
1。5~1。2
8～10
27
教学楼中小学校
每人每日
15～35
1.5～1。2
8～9
28
教学楼高等学校
每人每日
35～40
1.5～1。2
8～9
29
电影院、剧院
每观众每场
3~5
1。5～1.2
3
30
博物馆、展览馆员工
每人每班
27～40
1.5～1.2
8～16
31
博物馆、展览馆展厅
每m2营业面积每天
3～5
1.5～1。2
8～10
32
健身中心
每人每次
25~40
1.5～1.2
8～12
33
体育场馆运动员淋浴
每人每次
25～40（15～20）
3。0～2。0
4～9
34
体育场馆观众
每人每场
3(1～2）
1.2
4
35
会议厅
每座每次
6～8（2）
1.5～1。2
4
36
客运站、旅客、展览中心观众
每人每次
3~6（1~2）
1。5～1.2
8~16
37
菜市场冲洗地面保鲜用水
每m2每天
8～15
2.5～2.0
8～10
38
停车库地面冲洗用水
每m2每次
2～3
1。0
6～8
39
室内游泳池补水
每日占水池容积
5～10%
1.0
8～16
注:1.括号内数值为热水用量，含在总用水定额中；
2。表中不含食堂用水；
3.商场按顾客人次数计算用水量时，按每m2营业面积0。8人，人流5～10次/日，用水人次数5%～10%计；
4.除注明者外，均不含员工生活用水,员工用水定额为每人每班40~60L;
5.北京地区为缺水地区，宜取下限值。
3. 汽车冲洗用水量定额（L/辆·次)
表1。3 汽车冲洗用水量定额（L/辆·次）
冲洗方式
软管冲洗
高压水轮冲洗
电脑洗车
循环用水冲洗
抹车微水冲洗
蒸汽冲洗
轿车
200～300
40～60
15
20~30
10～15
3～5
公共汽车载重汽车
400~500
80～120
——　
40~60
15~30
-—　
注：无洗车台的车库及地下车库，按10％～15％轿车车位计算抹车用水量。
4. 浇洒道路、场地和绿化用水定额

表1.4 浇洒道路、场地和绿化用水定额
浇洒项目
碎石路面
土路面
水泥或沥青路面
绿化及草地
用水定额（L/m2·次）
0。4～0.7
1。0~1.5
0。2～0。5
1。5～2。0
浇洒次数（次/d)
2
2
2
2
二、 生活用水量计算简介
1.生活给水最高日用水量计算：Qd=m·qd
式中m—用水单位数，qd-最高日生活用水定额，按表1。2选用。
2。生活给水最大时用水量计算：Qh=Qd/T·Kh
式中T-建筑物用水时间(h），按表1.2确定，Kh—小时变化系数，按表1。2确定。
3.室外游泳池最高日补充水量按池水容积的10％~15％计算。
4.室外水景池日补充水量按最大循环流量的1。0%~2。5%计算。
5.锅炉热水、热交换器被加热水、采暖热水、空调冷热水循环水系统的小时泄漏量,宜按系统水容量的1%计算，系统水容量参见下表。
表2.1 系统水容量指标
空调方式
全空气系统
水-空气系统
单位水容量(L/m2建筑面积）
0.40～0。55
0.70～1.30
6。不可预见水量和管网漏失水量之和按总用水量的10％～15%计算。
三、 消防用水量
1. 居住区室外消防用水量

表3。1 居住区室外消防用水量
人数（万人）
同一时间内的火灾次数（次）
一次灭火用水量（L/S)
≤1.0
1
10
≤2.5
1
15
≤5。0
2
25
≤10。0
2
35
≤20.0
2
45
≤30.0
2
55
≤40.0
2
65
≤50.0
3
75
≤60.0
3
85
≤70。0
3
90
≤80。0
3
95
≤100.0
3
100
2. 多层民用建筑室外消火栓用水量
表3.2 多层民用建筑室外消火栓用水量（L/S)
耐火等级
建筑体积（m3)
≤1500
1501～3000
3001～5000
5001～20000
20001~50000
＞50000
一、二级
10
15
15
20
25
30
三级
10
15
20
25
30

四级
10
15
20
25

注：成组布置的建筑物应按消防用水量较大的相邻两座计算.
3. 多层民用建筑室内消火栓用水量
表3.3 多层民用建筑室内消火栓用水量
建筑物名称
层数、体积或座位数
消火栓用水量（L/S）
同时使用水枪数量（支）
每支水枪最小流量（L/S）
每根竖管最小流量（L/S）
科研、试验楼
体积≤10000m3
10
2
5
10
体积＞10000m3
15
3
5
10
展览建筑
体积=5001～25000m3
10
2
5
10
体积=25001～50000m3
15
3
5
10
体积＞50000m3
20
4
5
15
病房、门诊楼
体积=5001～10000m3
5
2
2。5
5
体积=10001～25000m3
10
2
5
10
体积＞25000m3
15
3
5
10
商店
体积=5001～10000m3
10
2
5
10
体积=10001~25000m3
15
3
5
10
体积＞25000m3
20
4
5
15
剧院、会堂、体育馆等
座位=801～1200个
10
2
5
10
座位=1201～5000个
15
3
5
10
座位=5001～10000个
20
4
5
15
座位＞10000个
30
6
5
15
办公、教学楼等
层数≥5层或体积=10001～25000m3
5
2
2.5
5
体积＞25000m3
10
2
5
10
国家级文物保护单位、古建筑
体积≤10000m3
10
2
5
10
体积＞10000m3
15
3
5
10
其它公共建筑
体积＞10000m3
15
3
5
10
宿舍、通廊式居住建筑
层数＞6层或体积＞5000m3
10
2
5
10
其它居住建筑
层数＞6层
5
2
2。5
2。5
注：当建筑物内设有多种消防设施且需要同时开启时，室内消火栓用水量可减少50％,但不得小于10L/S。
4. 高层民用建筑物的室内外消火栓用水量
表3。4 高层民用建筑物的室内外消火栓用水量
建筑类别
建筑高度（m）
消火栓用水量（L/S）
每根竖管最小流量(L/S)
每支水枪最小流量（L/S)
室外
室内
普通住宅
≤50
15
10
10
5
＞50
15
20
10
5
1。高级住宅
2.医院
3.二类建筑的商业楼、展览楼、综合楼、商住楼、图书馆、书库、财贸金融、电信楼等
4.省级以下的邮政、防灾指挥调度、广播电视、电力调度楼
5.建筑高度不超过50m的教学楼和普通旅馆、办公、科研、档案楼等。
≤50
20
20
10
5
＞50
20
30
15
5
1.高级宾馆
2.建筑高度超过50m或每层建筑面积超过1000m2的商业楼、展览楼、综合楼、财贸金融、电信楼
3.建筑高度超过50m或每层面积超过1500m2的商住楼
4。中央和省级广播电视楼
5.局级和省级电力调度楼
6.省级邮政楼、防灾指挥调度楼 7.藏书超过100万册的图书馆、书库
8。重要的办公、科研、档案楼
9。建筑高度超过50m的教学楼和普通的旅馆、办公、科研、档案楼等。
≤50
30
30
15
5
＞50
30
40
15
5
注：高度不超过50m，室内消火栓用水量超过20L/S，且设有自动喷水灭火系统的建筑物，其室内外消防用水量可分别按表内数值减少5L/S。
5. 人防工程室内消火栓最小用水量
表3。5 人防工程室内消火栓最小用水量
工程类别
体积V(m3）
同时使用水枪数量（支）
每支水枪最小流量（L/S)
消火栓用水量（L/S）
展览厅、影剧院、礼堂、健身体育场等
V≤1000
1
5
5
1000＜V≤2500
2
5
10
V＞2500
3
5
15
商场、餐厅、旅馆、医院等
V≤5000
1
5
5
5000＜V≤10000
2
5
10
10000＜V≤25000
3
5
15
V＞25000
4
5
20
丙、丁、戊类生产车间、自行车库
V≤2500
1
5
5
V＞2500
2
5
10
丙、丁、戊类物品库房、图书资料档案库
V≤3000
1
5
5
V＞3000
2
5
10
注：增设的消防软管卷盘设备，可不计入消防用水量
6. 汽车库、停车场的室内外消火栓用量

表3.6 汽车库、停车场的室内外消火栓用量
名称
车库类别
消火栓用水量(L/S）
同时使用水枪数量（支）
每支水枪最小流量（L/S)
室外
室内
汽车库
Ⅰ
20
10
2
5
Ⅱ
20
10
2
5
Ⅲ
15
10
2
5
Ⅳ
10
5
1
5
停车场
Ⅰ
20

Ⅱ
20

Ⅲ
15

Ⅳ
10

注:汽车库、停车场防火分类,按车位数确定：

Ⅰ
Ⅱ
Ⅲ
Ⅳ
汽车库
＞300辆
151～300辆
51～150辆
≤50辆
停车场
＞400辆
251～400辆
101～250辆
≤100辆

2

（二）常用采暖、通风、空气调节估算值参考资料
一、冷热负荷估算指标
1。建筑物冬季采暖热负荷指标
表1。1建筑物冬季采暖热负荷指标
序号
建筑物类型
热负荷指标（W/m2)
序号
建筑物类型
热负荷指标（W/m2)
1
住宅
40~45
6
商店
55～70
2
办公楼
50～70
7
单层住宅
70～100
3
医院、幼儿园
55～70
8
食堂餐厅
100~130
4
旅馆
50～60
9
影剧院、展览馆
80～105
5
居住区综合
45～55
10
大礼堂、体育馆
100～150
注：节能保温措施好的建筑采用小值，反之取大值。
2。建筑物空调冷、热负荷指标
表1.2建筑物空调冷、热负荷指标
序号
建筑物类型
冷负荷指标（W/m2）
热负荷指标(W/m2）
备注
1
旅馆、宾馆
70~100
90～120
按总建筑面积计算
2
办公楼
80~110
80～100
3
图书馆、博物馆
35～40
80～120
4
医院
70～100
90～120
5
商店、展览馆
125～180
100～120
6
体育馆
140~200
130～190
7
计算机房
190～380
130~180
8
数据处理
300～400
150～190
9
影剧院
150~200
115～140
10
会堂、会所
180~225
90～120
注：1.总建筑面积小于5000m2时，取上限值，大于10000m2时，取较小值；
2.按表中估算的冷负荷，即是制冷机估算量。
3.空调房间夏季冷负荷指标
表1.3 空调房间夏季冷负荷指标
序号
建筑物类型及房间名称
冷负荷指标(W/m2)
序号
建筑物类型及房间名称
冷负荷指标（W/m2）
1
旅馆:客房标准层
80～110
16
医院:高级病房
80～110
2
酒吧、咖啡厅
100～180
17
一般手术室
100～150
3
西餐厅
160～200
18
洁净手术室
300～500
4
中餐厅、宴会厅
180～350
19
X光、CT、B超室
120～150
5
商店、小卖部
100～160
20
影剧院：观众厅
150~250
6
中庭、接待
90~120
21
休息厅（吸烟）
180~350
7
小会议室(少量吸烟）
200～300
22
化妆室
90～120
8
大会议室(不吸烟)
180～280
23
体育馆:比赛馆
120～250
9
理发、美容
120～180
24
观众休息厅（吸烟）
300～400
10
健身房、保龄球
100～200
25
贵宾室
100～200
11
弹子房
90～120
26
展览厅、陈列室
130～200
12
舞厅
200~350
27
会堂、报告厅
150~200
13
办公室
90~120
28
图书阅览室
75~100
14
公寓、住宅
80～90
29
科研、办公
80~90
15
商店、营业厅
150～350
30
餐馆
200～350
4.空调房间照明冷负荷和人员密度指标
表1.4空调房间照明冷负荷和人员密度指标
序号
房间名称
室内人数(人/m2)
照明冷负荷（W/m2)
1
旅馆客房
0。1～0.15
16~20
2
商店营业厅（首层）
1.0～1.2
35~45
3
商店营业厅(其它层）
0。5～0。8
35～45
4
精品商场
0。3
35～45
5
餐厅、宴会厅
0。5～1。0
12～20
6
一般办公室
0。1~0.25
18~23
7
会议室
0.4～0。5
18～23
注:办公室还应考虑计算机、复印机等用电设备的冷负荷
5. 居民生活热水日平均热指标（W/m2）
表1.5 居民生活热水日平均热指标（W/m2）
住宅生活热水、只对公共建筑供热水
2～3
住宅有生活热水
5～15
6. 住宅热水小时变化系数K

表1。6住宅热水小时变化系数K
人数
50
100
150
200
250
300
500
1000
3000
6000
K
4。5
3。5
3
2.9
2。8
2.7
2.5
2。3
2.1
2.0
二、机房面积估算
1。 通风空调机房面积估算
表2.1 通风空调机房面积估算
名称
占总建筑面积的比例（%）
备注
通风空调制冷热力机房总面积
3～8
1.建筑物内只有部分面积设置空调时,可按适当比例缩小；
2。不包括锅炉所占面积；
3。总建筑面积小的取较小值,反之取较大值。
通风空调风管、水管管井面积
1～3
制冷机房面积
0.5～1。2
2.热水、蒸汽锅炉房用地面积参数表
表2.2热水、蒸汽锅炉房用地面积参数表
热水锅炉
蒸汽锅炉
锅炉房总容量（MV）
用地面积(hm2）
锅炉房额定蒸发量
（t/h ）
锅炉房内是否有汽水换气站
用地面积（hm2)
5。8～11.6
0。3～0.5
10～20
无
0.25～0。45
11。6～35
0.6～1。0
有
0.3～0.5
35~58
1.1～1。5
20～60
无
0。5～0.8
58~116
1.6～2.5
有
0。6～1。0
116～232
2。6~3.5
60～100
无
0。8~1。2
232～350
4~5
有
0。9~1.4
3.热力站建筑面积表
表2。3热力站建筑面积表
用房采暖面积（万m2）
热力站建筑面积(m2）
燃气储配站占地一般为0。6～4。8hm2
调压站的作用半径以0。5km为宜
2～5
160
5。1～10
200
10.1~15
240
15.1～20
280
20。1～35
320
三、 生活用气量指标
1。居民和公共建筑的生活用气量指标

表3.1居民和公共建筑的生活用气量指标
类别
单位
用气量指标
居民
MJ/人·年(1.0×104Kcal/人·年）
2512~2931(60～70)
职工食堂
MJ/人·年（1。0×104Kcal/人·年)
1884～2303（45～55)
饮食业
MJ/座·年（1。0×104Kcal/座·年）
7955~9211（190～220）
托儿所幼儿园
全托
MJ/人·年（1。0×104Kcal/人·年)
1884～2512(45～60）
日托
MJ/人·年（1。0×104Kcal/人·年）
1256～1675（30~40）
旅馆招待所
有餐厅
MJ/床位·年（1.0×104Kcal/床位·年）
3350～5024(80～120)
无餐厅
MJ/床位·年（1.0×104Kcal/床位·年）
670～1047（16～25）
高级宾馆
MJ/床位·年（1。0×104Kcal/床位·年）
8374～10467（200~250）
医院
MJ/床位·年（1。0×104Kcal/床位·年）
2931～4187（70～100）
理发
MJ/人·次(1.0×104Kcal/人·次)
3.35～4.19(0.08～0.1)
注：1。居民不包括用燃气采暖用量，不适用于瓶装液化石油气用户。
2。职工食堂用气量包括做副食和热水在内
2。北京市公共服务业用气指标（参考）
表3.2北京市公共服务业用气指标（参考）
用房类别
单位
用气量指标
指标
范围
幼儿园、托儿所
m3/天·人
0.107
0.068～0。146
小学
m3/天·人
0.033
0.012～0.053
中学
m3/天·人
0。046
0。035～0.057
大学
m3/天·人
0。060
0.049~0。073
办公(写字)楼
m3/天·人
0.148
0.097～0。199
企事业单位食堂
m3/天·人
0。197
0.164～0.230
企事业单位食堂（含生活热水）
m3/天·人
0.468
0.257～0.679
部队
m3/天·人
0。920
0。907～0。199
五星级宾馆
m3/天·床
0.567
0.512～0.615
四星级宾馆
m3/天·床
0.748
0.372~1.123
三星级宾馆
m3/天·床
0.897
0。882~0。912
普通旅馆、招待所
m3/天·床
0.853
0.755~0。951
医院
m3/天·床
0.322
0.259～0.385
普通饭店、小吃店、餐饮
m3/天·座
0.665
0。490～0.840
综合商场、娱乐城
m3/天·座
0.780
0。389～1.170
四、 公共建筑主要空间的设计新风量

建筑类型与房间名称
新风量(m3/h·p)
旅游旅馆
客房
五星级
50
四星级
40
三星级
30
餐厅、宴会厅、多功能厅
五星级
30
四星级
25
三星级
20
二星级
15
大堂、四季厅
四~五星级
10
商业、服务
四~五星级
20
二～三星级
10
美容、理发、康乐设施
30
旅店
客房
一～三级
30
四级
20

影剧院、音乐厅、录像厅
20
游艺厅、舞厅（包括卡拉OK歌厅）
30
酒吧、茶座、咖啡厅
10
体育馆
20
商场(店）、书店
20
饭馆(餐厅)
20
办公
30
学校
教室
小学
11
初中
14
高中
17
五、 房间换气次数参考值
房间名称
换气次数（次/h）
房间名称
换气次数（次/h）
卫生间
5～10
西餐厨房
30～40
开水间、暗室
≥5
职工餐厅厨房
25~35
制冷机房
4～6
车库
6
配电室
3～4
浴室（无窗)
5～10
全封闭蓄电池室
3～5
洗衣房
15～20
柴油发电机房贮油间
≥5
换热站
10～15
电梯机房
5～15
水泵房
3~5
吸烟室
≥10
污水泵房
≥8
中餐厨房
40～50

(三)常用电气估算值参考资料
一、用电负荷分级
1。特别重要级：主要有计算中心的计算机系统用电，消防用电；特、甲等剧场的调光用计算机系统用电;大型展览馆安防系统用电，珍贵展品展室照明用电，消防用电;四星级以上宾馆、饭店的经营及设备管理用计算机系统用电;大型商场经营管理用计算机系统用电.
2。一级:主要有特、甲级等剧场的舞台照明、贵宾等、演员化妆室、舞台机械设备、电声设备、电视转播用电，消防用电；大型商场营业厅备用照明、消防用电；I类汽车库消防用电；四星级以上宾馆的宴会厅、门厅、高级客房、客梯电力等等用电；三星级以上宾馆的消防用电；科研、院校的消防用电;一类高层建筑照明、电子电力系统、消防用电.
3．二级:主要有剧场观众厅照明、机房照明等用电；展览馆展览用电；大型商场自动扶梯、空调电力、备用照明用电；Ⅱ、Ⅲ类汽车库消防用电；三星级以下其它用电；科研、院校通道照明用电；二类高层建筑用电。
4.三级：略。
二、各级负荷用户和设备的供电要求
1.特别重要级:应由两个电源供电，并增设自备（应急)电源.自备（应急）电源设置有不间断电源装置（UPS）（EPS)；允许中断供电时间为15～30s者，可选用快速 自动启动的柴油发电机组；或以上几种配合使用。
2。一级：应由两个电源供电，并要求当一个电源故障（或检修)时，另一个电源不致同时损坏（或检修）。
3。二级：应满足当电力变压器或线路发生故障时，能及时恢复供电的要求。可用同一变电站的两段母线分别引来两个回路在适当位置自动或手动切换供电。
4.三级：均采用单电源单回路供电。
三、各类建筑物的单位建筑面积用电指标
建筑类别
用电指标（W/m2)
变压器容量指标（VA/m2)
建筑类别
用电指标(W/m2）
变压器容量指标（VA/m2)
公寓
30~50
40～70
医院
30～70
50～100
宾馆、饭店
40~70
60~100
高等院校
20～40
30～60
办公楼
30～70
50~100
中小学
12～20
20~30
商业建筑
一般40～80
60~120
展览馆、博物馆
50~80
80～120
大型60~120
90～180
体育场、馆
40～70
60~100
演播室
250～500
500～800
剧场
50～80
80～120
汽车库
8～15（17～23）
12～34（25～35）
注:1。表中所列上限值是按空调冷水机组采用电动压缩机组时的数值，当采用直燃机（或吸收式制冷机）时,其上限值可降低25～35VA/m2；
2.括号中为机械停车库时的数值;
3.方案或初步设计阶段，可采用单位指标法估算，从而确定变压器容量。
四、电梯的耗电功率
序号
类别
耗电功率(kW)
1
直流客梯
22～40
2
无机房客梯
5.5~11.5
3
病床电梯
13～26
4
货梯
7.5～25
5
观光电梯
9～13
6
自动扶梯
5.5～11。7
7
自动人行道
5.5~11
8
拖动直流电梯电机
　11～15
9　
拖动杂物梯电机
1。1～2。2
10　
拖动交流客、货、医用梯电机
3.75～30
五、变电所合理供电半径
变电所的电压等级（KV)
变电所二次侧电压（KV）
合理供电半径（km）
500
220
200～300
330
220、110
100～200
220
110、66、35、10
60～100
110
10
15～30
66
10
5～15
35
10
5～10
10
—-　
0.25～0。5
