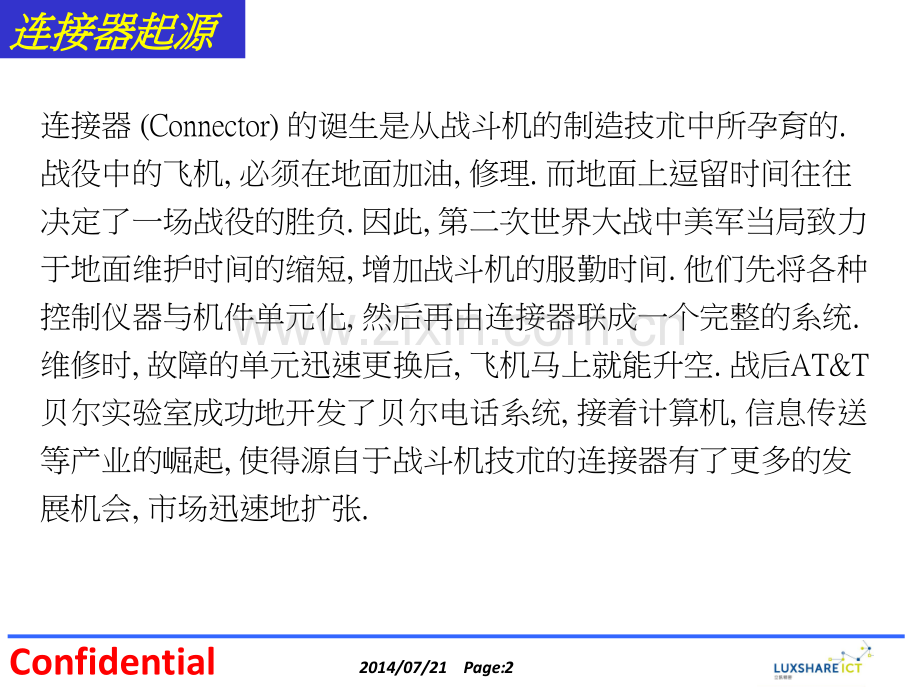

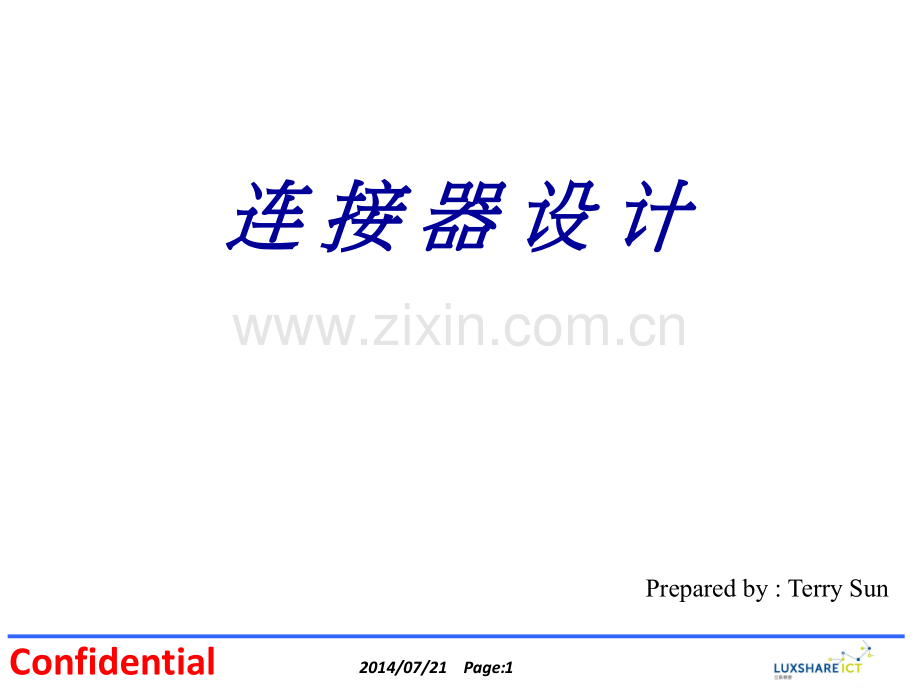

1、Confidential 2014/07/21 Page:1连连 接接 器器 设设 计计Prepared by:Terry SunConfidential 2014/07/21 Page:2连接器(Connector)的诞生是从战斗机的制造技朮中所孕育的.战役中的飞机,必须在地面加油,修理.而地面上逗留时间往往决定了一场战役的胜负.因此,第二次世界大战中美军当局致力于地面维护时间的缩短,增加战斗机的服勤时间.他们先将各种控制仪器与机件单元化,然后再由连接器联成一个完整的系统.维修时,故障的单元迅速更换后,飞机马上就能升空.战后AT&T贝尔实验室成功地开发了贝尔电话系统,接着计算机,信息传送等产
2、业的崛起,使得源自于战斗机技朮的连接器有了更多的发展机会,市场迅速地扩张.连接器起源连接器起源Confidential 2014/07/21 Page:3用以完成电路或电子机器等相互间电气连接之器具(含附件)称为电子连接器An electronic connector is an electromechanical system which provides a separable interface between two subsystems of an electronic system without an unacceptable effect on the performance
3、of the system.from Robert S.Mroczkowski连接器定义连接器定义Confidential 2014/07/21 Page:4是作为电路间,组件间,系统间电气/电子传输连接部件,使功率或信号电流稳定可靠地流通,又便于组合及维修.是通讯,计算机,家用电器,工业自动化,汽车,电站等电气/电子装置所不可缺少的重要机电组件。连接器的用途连接器的用途Confidential 2014/07/21 Page:5依使用用途分为依使用用途分为6 6层层第第1-2层层:电路封装至电路封装至PC板板 CPU socket第第 3 层层:PC板至板至PC板板 BTB/Card-edg
4、e/memory socket/Docking第第 4 层层:次系统至次系统次系统至次系统 FPC/FFC 第第 5 层层:PC板至埠板至埠 I/O ports/card bus第第 6 层层:系统至系统系统至系统 Cable第第1-2层层第第 3 层层第第 4 层层第第 5 层层第第 6 层层连接器的用途连接器的用途Confidential 2014/07/21 Page:6连接器的用途连接器的用途Luxshare-ICTConfidential 2014/07/21 Page:7stampingmoldingplatingassemblycustomersFAE/design/PMstam
5、pingmoldingplatingassemblyAnalysis/simulationtestingME产品设计在工管系统中的位置产品设计在工管系统中的位置Confidential 2014/07/21 Page:8客户市场制程品管作业系统 产品开发管制系统(分五阶段)客户工程图面及文件管制操作系统产品开发企划制定操作系统产品设计规划操作系统产品设计审查操作系统产品送样及客户认可操作系统产品移转暨量产放行操作系统工程图面/文件变更(ECN)作业系统知识产权管制操作系统产品标准规格操作系统材料标准规格操作系统产品检测验证操作系统产品安全规格认证操作系统产品开发结案操作系统设计管制:开发评估阶
6、段ICT.7个 D/RD/R1设计规划阶段D/R2设计作业及审查阶段D/R3验证阶段D/R4,D/R5D/R6,D/R7量产放行阶段产品设计在工管系统中的位置产品设计在工管系统中的位置Confidential 2014/07/21 Page:9客客户户需求需求构思及构思及验验算算设计设计定定稿稿DR1 开发可行性审查开发可行性审查DR2 设计规设计规划划审查审查DR3 设计设计及及设计验证审查设计验证审查DR4 产产品功能品功能验证审查验证审查DR5 产产品送品送样样及客及客户认户认可可审查审查DR6 制程改善制程改善检讨审查检讨审查DR7 大量生大量生产规产规划划审查审查产产品量品量试试制程
7、改善制程改善产产品功能确品功能确认认产产品送品送样样及客及客户认户认可可产产品量品量产规规划划Design ProcessDesign ProcessConfidential 2014/07/21 Page:10DR1 开发评估阶段开发评估阶段 POR开发评估申请单项目成员名单竞争对手分析报告 专利/功能/尺寸/成本草图相关客诉/特采资料工程可行性评估回复 -零件可行性分析 -装配可行性分析 -检验可行性分析 -FEA分析报告 投资效益分析产品开发作业执行单 SASKD1010 知识产权调查作业办法 SASKC1000 客户工程图面/文件管制操作系统 SASGB1000 产品标准规格操作系统
8、SAEDA1010 产品开发企划制定操作系统客户需求/功能规格/市场信息调查,搜集,提供组织项目成员竞争对手功能分析开发可行性评估订定规格评估产品在工程的可行性评估产品是否可为公司带来利润主要文件/窗体执行规范工作要项目的产产 品品 开开 发发 管管 理理 系系 统统补充:了解客户及竞争对手的规格评估设计及产品的技术可行性决定是否要投入资源评估投资成本及经济效益Confidential 2014/07/21 Page:11DR2 设计规划阶段设计规划阶段模治具/自动机/制程规划产品规格书(初稿)设计规划书专利申请表Project Status设计FMEA(产品/模冶具/自动机)(FMEA分析报
9、告)产品设计规划操作系统模治具(设备)段开发企划拟定设计规划书拟定(设计规格,日程进度等)失效模式分析专利申请规划设计规划书审核确定产品设计的内容规划时程,成本,及品质规范主要文件/窗体执行规范工作要项目的补充:订定符合客户期望的时程检讨设计的FMEA确认设计的质量目标设计及制造的成本再确认决定投入多少资源产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Page:12DR3 设计作业及审查阶段设计作业及审查阶段目的工作要项执行规范主要文件/窗体设计定稿 完成蓝图及质量计划书细部设计作业细部设计验证(含FEA)模治具执行各项规范订定 SAEDA200
10、0 产品设计审查操作系统产品BOM蓝图 -产品 -模治具 -检治具 -设备模冶具工作执行单制程FMEA质量计划书 -检验规范 -检验规格 -制造作业规范补充:标注重要尺寸(来自FMEA分析)设计审查(含FEA)制程FMEA审查 检测程序审查 产能审查 产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Page:13DR4 产品功能验证阶段产品功能验证阶段零件评估报告产品测试报告产品安规申请 SASGC1000 产品检测及验证操作系统 SAQQB1500 产品UL、CSA 安规认证管制操作系统可由客户或自己制定验证标准确认产品规格及可靠度样品若无法通过
11、测试,则重新检讨FMEA找出改善方法利用质量检验方法进行规格验证及功能测试,确认产品符合客户需求主要文件/窗体执行规范工作要项目的产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Page:14DR5 产品送样及客户认可阶段产品送样及客户认可阶段样品申请单样品质量确认记录送样文件数据确认客户承认通知书 (订单)SAEDA4000 产品送样及客户认可操作系统确保产品送样质量,完成客户认可作业。提供客户所需质量并取得客户认可主要文件/窗体执行规范工作要项目的产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Pa
12、ge:15DR6 制程改善检讨制程改善检讨/移转阶段移转阶段相关图面/文件移 转清单相关财产移转清册批量试产检讨制程良率汇整(量产)质量数据汇整(量产)制程成本汇整量产放行 SAEDA5000 产品移转暨量产放行操作系统重新确认开发时程确认制程能力确认制造成本产品自开发阶段移转至量产阶段根据客户的回馈改善产品 的质量/可靠性/生产性碓认产品移转至量产阶段后可顺利生产主要文件/窗体执行规范工作要项目的产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Page:16DR7 结案检讨结案检讨/大量生产规划阶段大量生产规划阶段FMEA文件之Review与修正
13、开发案件结案回顾表移转后半年之量产规模预测产品生产规划标准制造成本 SAEDA6000 产品开发结案操作系统从实际的销售成果了解客户或PM的销售预测是否准确.将所有的开发经验做完整的记录,以传承经验.比较开发前的预测及量产后的销售成果,以追踪绩效.主要文件/窗体执行规范工作要项目的产产 品品 开开 发发 管管 理理 系系 统统Confidential 2014/07/21 Page:17DR1:客客户户需求需求,市市场场信息信息调查调查搜集搜集/客客户户及及竞竞争争对对手功能分析手功能分析/客客户户需求功能需求功能规规格确格确认认/开开发发可行性可行性评评估估/开开发发企划企划审查审查DR2:
14、设计规设计规划划书拟书拟定定/设设计规计规划划书审查书审查DR3:细细部部设计设计作作业业/细细部部设计验证设计验证/设计审查设计审查/标标准制造成本准制造成本预预估估/PROTO TYPE 模治具模治具执执行行DR4:零件零件及模治具功能及模治具功能验证评验证评估估/工程工程试产试产作作业业/产产品功能品功能测试验证测试验证 ,检讨检讨,改善改善DR5:小量小量试产试产作作业业/产产品送品送样样确确认认DR6:产产品移品移转说转说明明/批量批量试产试产作作业业/制程改善制程改善,量量产产放行放行DR7:大量生大量生产规产规划划/大量生大量生产产产产能能扩扩充充执执行行/结结案案各阶段工作要点各阶段工作要点Confidential 2014/07/21 Page:18设计控制作业程序设计控制作业程序
