石膏缓凝剂对粉刷石膏性能的影响.doc

(完整word)石膏缓凝剂对粉刷石膏性能的影响

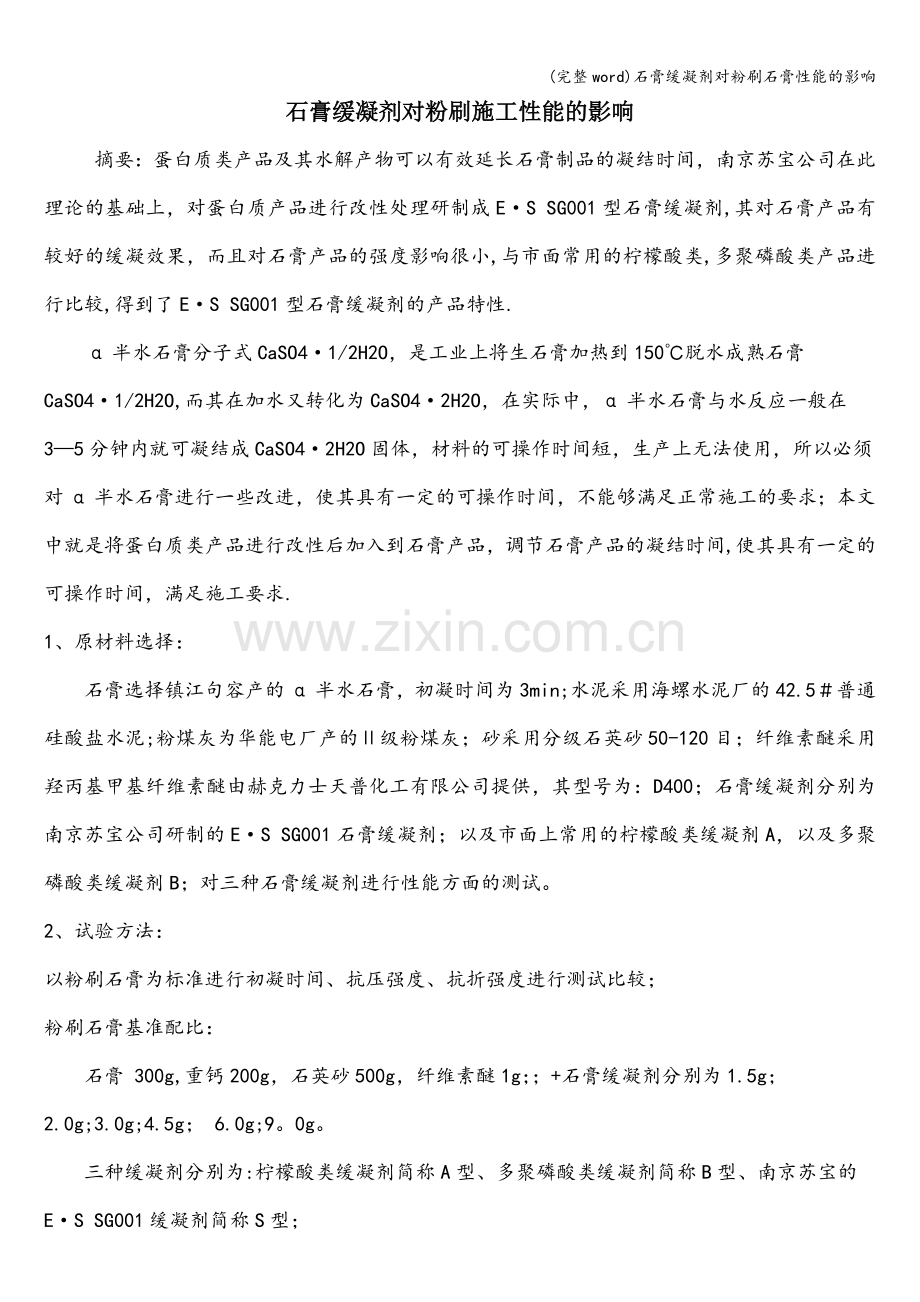

石膏缓凝剂对粉刷施工性能的影响
摘要：蛋白质类产品及其水解产物可以有效延长石膏制品的凝结时间，南京苏宝公司在此理论的基础上，对蛋白质产品进行改性处理研制成E·S SG001型石膏缓凝剂,其对石膏产品有较好的缓凝效果，而且对石膏产品的强度影响很小,与市面常用的柠檬酸类,多聚磷酸类产品进行比较,得到了E·S SG001型石膏缓凝剂的产品特性.
α半水石膏分子式CaSO4·1/2H2O，是工业上将生石膏加热到150℃脱水成熟石膏CaSO4·1/2H2O,而其在加水又转化为CaSO4·2H2O，在实际中，α半水石膏与水反应一般在3—5分钟内就可凝结成CaSO4·2H2O固体，材料的可操作时间短，生产上无法使用，所以必须对α半水石膏进行一些改进，使其具有一定的可操作时间，不能够满足正常施工的要求；本文中就是将蛋白质类产品进行改性后加入到石膏产品，调节石膏产品的凝结时间,使其具有一定的可操作时间，满足施工要求.
1、原材料选择：
石膏选择镇江句容产的α半水石膏，初凝时间为3min;水泥采用海螺水泥厂的42.5＃普通硅酸盐水泥;粉煤灰为华能电厂产的Ⅱ级粉煤灰；砂采用分级石英砂50-120目；纤维素醚采用羟丙基甲基纤维素醚由赫克力士天普化工有限公司提供，其型号为：D400；石膏缓凝剂分别为南京苏宝公司研制的E·S SG001石膏缓凝剂；以及市面上常用的柠檬酸类缓凝剂A，以及多聚磷酸类缓凝剂B；对三种石膏缓凝剂进行性能方面的测试。
2、试验方法：
以粉刷石膏为标准进行初凝时间、抗压强度、抗折强度进行测试比较；
粉刷石膏基准配比：
石膏 300g,重钙200g，石英砂500g，纤维素醚1g；；+石膏缓凝剂分别为1.5g；2.0g;3.0g;4.5g； 6.0g;9。0g。
三种缓凝剂分别为:柠檬酸类缓凝剂简称A型、多聚磷酸类缓凝剂简称B型、南京苏宝的E·S SG001缓凝剂简称S型；
3、试验数据
石膏缓凝剂掺量与初凝时间对比图:
石膏缓凝剂
A型初凝时间
B型抗压强度
S型初凝时间
0g
3min
3min
3min
1.5g
81min
75min
85min
2。0g
97min
87min
100min
3。0g
108min
98min
111min
4.5g
146min
113min
147min
6.0g
182min
135min
178min
9.0g
357min
285min
260min
石膏缓凝剂掺量与抗压强度对比图：
石膏缓凝剂
A型抗压强度
B型抗压强度
S型抗压强度
0g
8MPa
8MPa
8MPa
1.5g
6。0MPa
6.4MPa
7.0MPa
2.0g
5。5MPa
6。1MPa
6.8 MPa
3。0g
5。1MPa
5。7MPa
6.6 MPa
4。5g
4。6MPa
5。2MPa
6.4MPa
6。0g
3。9 MPa
4。5MPa
6。1MPa
9.0g
2。5MPa
2。4MPa
5。7MPa

石膏缓凝剂掺量与抗折强度对比图：
石膏缓凝剂
A型抗折强度
B型抗折强度
S型抗折强度
0g
4MPa
4MPa
4MPa
1.5g
3.0MPa
3。2MPa
3。7MPa
2。0g
2.7MPa
2.9MPa
3.5 MPa
3。0g
2。4MPa
2.6MPa
3.3 MPa
4.5g
2.1MPa
2.3MPa
3.2MPa
6.0g
1.8 MPa
2。1MPa
3。0MPa
9。0g
1。4MPa
1。3MPa
2。7MPa
4、试验结论与分析
4。1 从上述三个图标中法人检测结果可以看出，石膏缓凝剂对于石膏的影响是多方面的，一方面延长了石膏的凝结时间，同时对石膏材料的抗压强度、抗折强度都有一定的减弱，并且不同类型的石膏缓凝剂对于石膏的凝结时间和强度的影响程度不同。
4。2上述三种类型的石膏缓凝剂的共同特性是,随着掺量的增加，初凝时间都是呈增长趋势,抗压强度、抗折强度强度都是呈下降趋势。
4。3上述三种类型的石膏缓凝剂的不同特性为：
4.3.1初凝时间的增长率和强度的下降率不同；
在掺量0.20%以下情况下,在掺量相同的情况下，A型石膏缓凝剂的初凝时间的增长与S型石膏缓凝剂的曲线类似，B型石膏缓凝剂的的初凝时间较A型和S型石膏缓凝剂的较短；在掺量0。30％以上时，A型石膏缓凝剂的凝结时间有个较大的增长;B型和S型石膏缓凝剂的凝结时间增长相对平缓；
一般情况下，在掺量0.20%左右的情况下，基本能满足对初凝时间方面的要求，初凝时间可以在2-3小时之间。
4。3.2抗压强度的衰减不同，在掺量相同的情况下，S型石膏缓凝剂的衰减较A型和B型石膏缓凝剂的要小;B型石膏缓凝剂的衰减较A型石膏缓凝剂要少;S型在掺量0。20％时，抗压强度降低25%左右,而A型抗压强度降低50％左右，B型抗压强度降低40％左右。
4.3.3抗折强度的衰减不同，在掺量相同的情况下，S型石膏缓凝剂的衰减较A型和B型石膏缓凝剂的要小；B型石膏缓凝剂的衰减较A型石膏缓凝剂要少；在0.20％掺量情况下，A型石膏缓凝剂的强度降低55%左右，B型石膏缓凝剂的强度降低45％左右，S型石膏缓凝剂的强度降低30%左右。

5、试验结论
根据试验结果分析，S型石膏缓凝剂在初凝时间上，能够达到目前市场上常用石膏缓凝剂的性能指标，而其在抗压强度和抗折强度的衰减方面远优于目前市场上的石膏缓凝剂，所以S型石膏缓凝剂是可以在石膏领域内使用的，而且性能指标上也优于目前常用的柠檬酸类和多聚磷酸类的产品.
