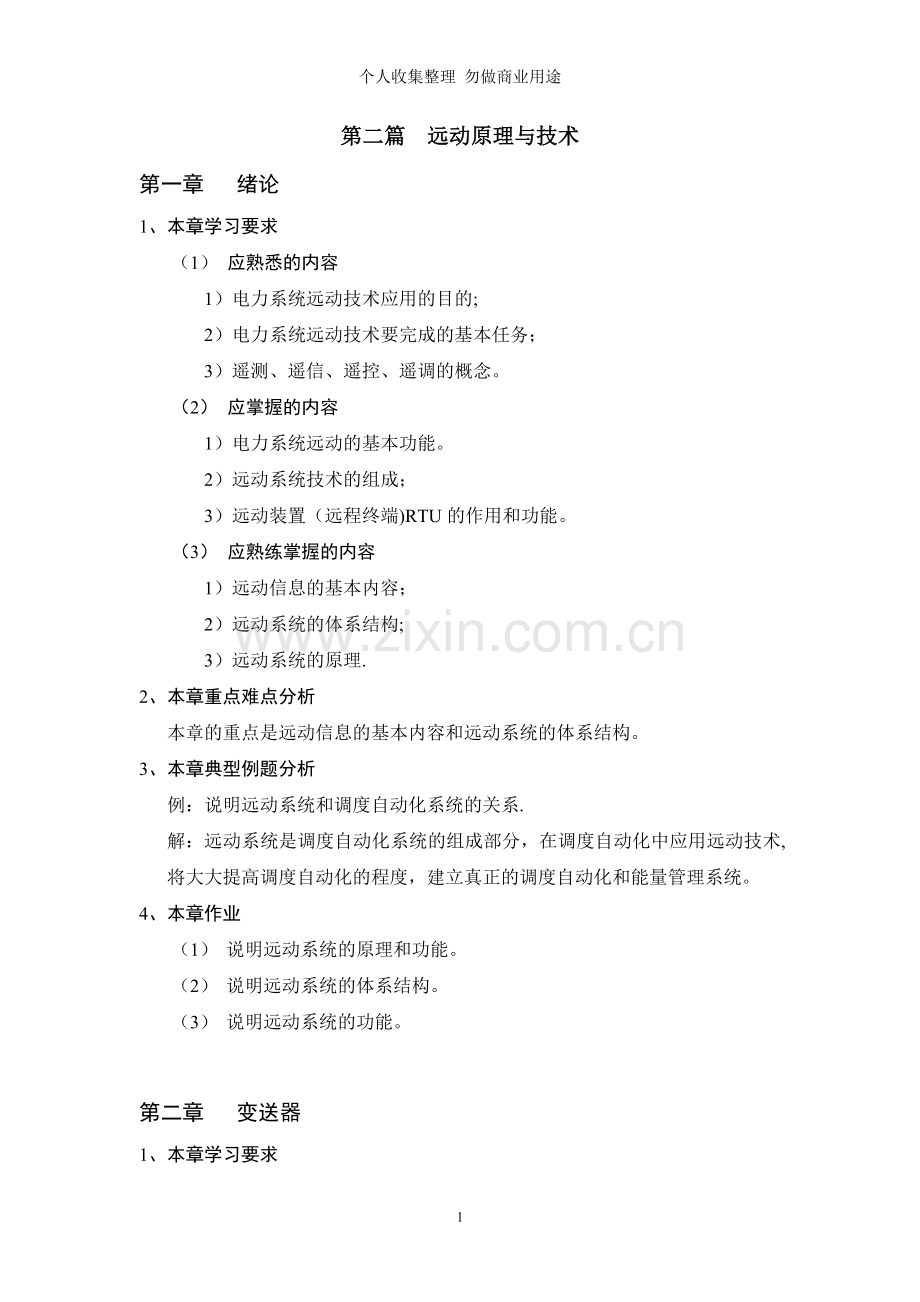

第二篇 远动原理与技术
第一章 绪论
1、 本章学习要求
（1） 应熟悉的内容
1） 电力系统远动技术应用的目的;
2） 电力系统远动技术要完成的基本任务；
3） 遥测、遥信、遥控、遥调的概念。
（2） 应掌握的内容
1） 电力系统远动的基本功能。
2） 远动系统技术的组成；
3） 远动装置（远程终端)RTU的作用和功能。
（3） 应熟练掌握的内容
1） 远动信息的基本内容；
2） 远动系统的体系结构;
3） 远动系统的原理.
2、 本章重点难点分析
本章的重点是远动信息的基本内容和远动系统的体系结构。
3、 本章典型例题分析
例：说明远动系统和调度自动化系统的关系.
解：远动系统是调度自动化系统的组成部分，在调度自动化中应用远动技术,将大大提高调度自动化的程度，建立真正的调度自动化和能量管理系统。
4、 本章作业
（1） 说明远动系统的原理和功能。
（2） 说明远动系统的体系结构。
（3） 说明远动系统的功能。

第二章 变送器

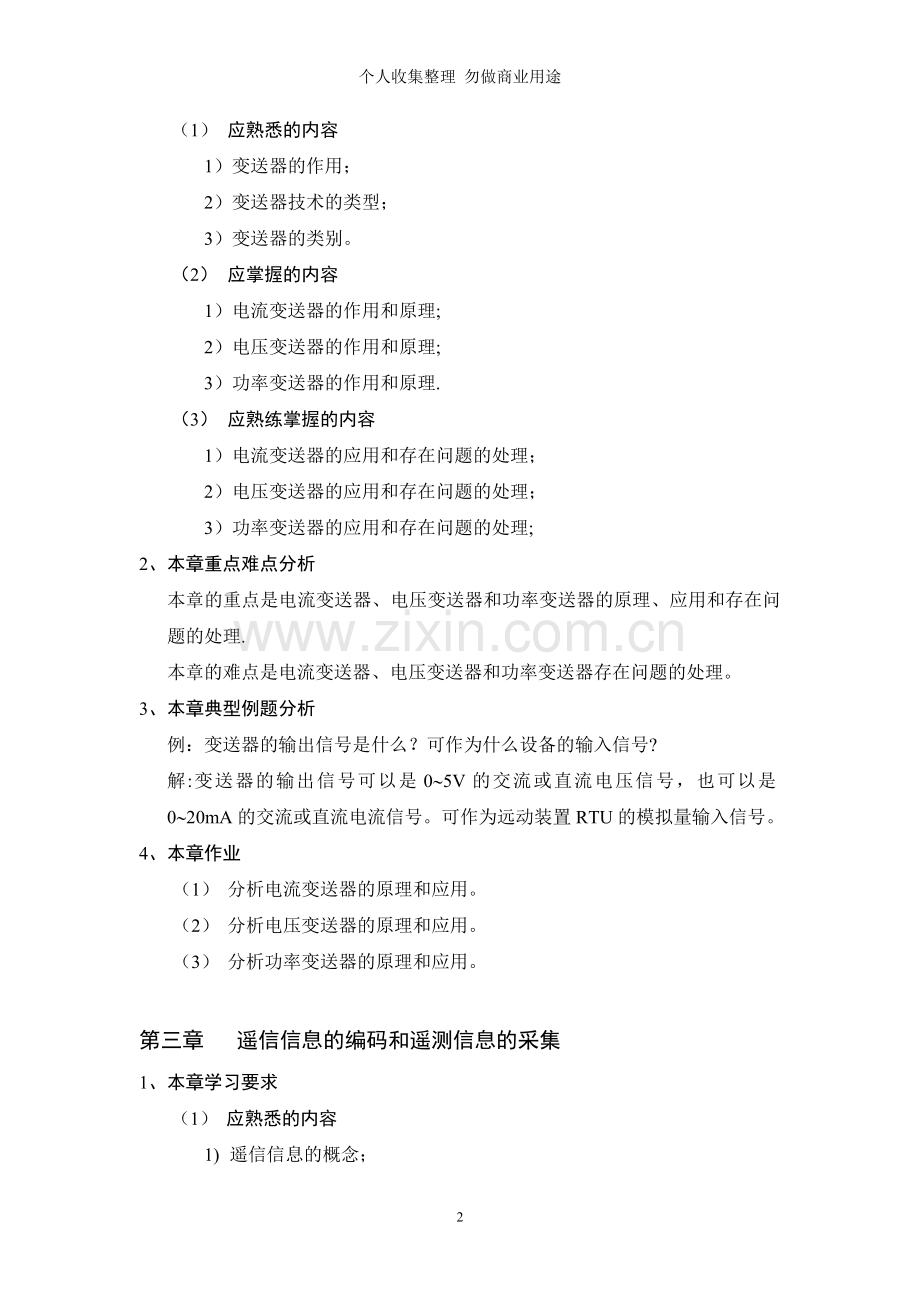

1、 本章学习要求
（1） 应熟悉的内容
1） 变送器的作用；
2） 变送器技术的类型；
3） 变送器的类别。
（2） 应掌握的内容
1） 电流变送器的作用和原理;
2） 电压变送器的作用和原理;
3） 功率变送器的作用和原理.
（3） 应熟练掌握的内容
1） 电流变送器的应用和存在问题的处理；
2） 电压变送器的应用和存在问题的处理；
3） 功率变送器的应用和存在问题的处理;
2、 本章重点难点分析
本章的重点是电流变送器、电压变送器和功率变送器的原理、应用和存在问题的处理.
本章的难点是电流变送器、电压变送器和功率变送器存在问题的处理。
3、 本章典型例题分析
例：变送器的输出信号是什么？可作为什么设备的输入信号?
解:变送器的输出信号可以是0~5V的交流或直流电压信号，也可以是0~20mA的交流或直流电流信号。可作为远动装置RTU的模拟量输入信号。
4、 本章作业
（1） 分析电流变送器的原理和应用。
（2） 分析电压变送器的原理和应用。
（3） 分析功率变送器的原理和应用。

第三章 遥信信息的编码和遥测信息的采集
1、 本章学习要求
（1） 应熟悉的内容
1) 遥信信息的概念；
2) 遥测信息的概念；
3) 远动信息的采集和处理原则。
（2） 应掌握的内容
1) 远动信息的编码；
2) 交流采样的特点;
3) 直流采样的特点。
（3） 应熟练掌握的内容
1) 远动信息的采集技术的主要原理、实现结构和设计；
2) 远动信息的编码技术的主要原理、实现电路.
2、 本章重点难点分析
本章的重点是远动信息采集的实用技术的应用和远动信息编码的实用技术的应用。
本章的难点是远动信息采集与编码的主要原理分析。
3、 本章典型例题分析
例：说明遥信状态的采集在何处为什么要有隔离措施，采用什么隔离措施?
解：当采集遥信状态信息时，要在远动装置和电力设备二次回路之间采取隔离措施，以防止断路器、隔离开关等一次设备对远动装置产生干扰，使远动装置安全、可靠的工作。大多采用继电器或光电耦合器作为隔离器件。
4、 本章作业
（1） 说明远动信息的内容。
（2） 分析远动信息的采集原理；
（3） 分析远动信息的编码原理。

第四章 远动信息的信道编译码
1、 本章学习要求
（1） 应熟悉的内容
1) 远动信息的信道编译码的思想和目的；
2) 远动信息的信道编译码方法的类别；
3) 信道编码的代数基础。
（2） 应掌握的内容
1) 信道编码的基本原则；
2) 数字传输系统模型各功能模块作用的综述;
3) 线性分组码、循环码、系统循环码的概念。
（3） 应熟练掌握的内容
1) 线性分组码、循环码、系统循环码的编译码原理；
2) 系统循环码的编译码算法。
2、 本章重点难点分析
本章的重点是线性分组码、循环码、系统循环码的编译码原理和算法实现。
本章的难点是线性分组码、循环码、系统循环码的编译码原理。
3、 本章典型例题分析
例：已知g(x）=x8+x2+x+1,设待编码的消息序列m=1100101111100011101000010011110100000001，试用软件表算法Ⅰ生成一个（48，40）系统循环码字。
解：将m分成消息段m1=11001011，m2=11100011，m3=10100001，m4=00111101，m5=00000001。
在预先建立的软件表中，查出m1对应的部分余式r1=01111111。
计算m2’=m2+r1=11100011+01111111=10011100,并查出m2'对应的部分余式r2=11011101.
计算m3’=m3+r2=10100001+11011101=01111100，并查出m3’对应的部分余式r3=01110011.
计算m4’=m4+r3=00111101+01110011=01001110，并查出m4’对应的部分余式r4=11101101。
计算m5’=m5+r4=00000001+11101101=11101100,并查出m5’对应的部分余式r5=10001010。
r5就是最后余式。编出的码字是：
c=110010111110001110100001001111010000000110001010
4、 本章作业
（1） 说明系统循环码的编译码原理和算法。
（2） 说明线性分组码的编译码原理。
（3） 说明循环码的编译码原理。

第五章 电力系统远动规约
1、 本章学习要求
（1） 应熟悉的内容
1) 电力系统远动规约的作用；
2) 电力系统远动规约的方式；
3) 循环式(CDT）和问答式（Polling)的特点.
（2） 应掌握的内容
1) 循环式数据传送规约的一般技术要求；
2) 帧结构的内容；
3) 信息字的结构。
（3） 应熟练掌握的内容
1) 循环式数据传送规约的帧格式；
2) 循环式数据传送规约的信息字格式；
3) 循环式数据传送规约的上行信息字格式；
4) 循环式数据传送规约的命令格式。
2、 本章重点难点分析
本章的重点是循环式数据传送规约的掌握和应用。
本章的难点是循环式数据传送规约的帧、信息字、上行信息字和命令格式。
3、 本章典型例题分析
例：说明在循环式数据传送规约中采用的同步字，分析其传送顺序。
解： 在循环式数据传送规约中采用的同步字为3组EB90H，即1110,1011，1001，0000，……；
根据帧同步字的排列规则：字节由低B1至高Bn上下排列，字节的位由高b7至b0左右排列,则同步字排列格式为：
b7 b0
D7H （11010111B)
09H （00001001B）
D7H (11010111B)
09H （00001001B)
D7H (11010111B）
09H （00001001B）
B1

B2

B3

B4

B5

B6

4、 本章作业
（1） 分析远动系统两种传送规约的特点。
（2） 分析循环式数据传送规约的帧格式。
（3） 分析循环式数据传送规约的信息字格式。

第六章 变电站自动化系统
1、 本章学习要求
（1） 应熟悉的内容
1) 变电站自动化系统建立的目的和意义；
2) 国内外发展动态；
3) 变电站自动化系统的发展策略.
（2） 应掌握的内容
1) 变电站自动化系统的功能;
2) 变电站自动化系统的结构；
3) 变电站自动化系统的配置。
（3） 应熟练掌握的内容
1) 变电站自动化系统的体系结构设计；
2) 各种变电站自动化系统分析；
3) 各种变电站自动化系统的内在实用技术。
2、 本章重点难点分析
本章的重点是变电站自动化系统的体系结构设计和各种实用技术的应用。
本章的难点是变电站自动化系统的体系结构设计和内在实用技术.
3、 本章典型例题分析
例：简述变电站综合自动化系统可实现的主要功能。
解: 微机保护，数据采集,人机联系，事件记录，故障录波，控制与操作闭锁，同期检测和同期合闸，电压无功就地控制，历史数据管理，与调度中心通信，自珍断等。
4、 本章作业
（1） 分析变电站自动化系统的功能与配置。
（2） 分析变电站自动化系统的结构。
（3） 分析变电站自动化系统的设计原则.

第三部分 综合练习题
1、 请解释以下名词或术语:
1) 远动信息
2) 交流采样
3) 人机通信
4) 状态估计
2、 说明调度自动化系统的调度方式及相应的体系结构。
3、 调度中心计算机系统实时数据库中的数据信息应用哪些状态信息进行电力系统的安全分析？
4、 通信规约在远动系统中起什么作用?
5、 调度中心计算机系统实时数据库中的数据信息如何进行预处理？
6、 分析远动装置采集电力系统有功、无功数据的基本原理。
7、 分析系统循环码的编译码算法.
