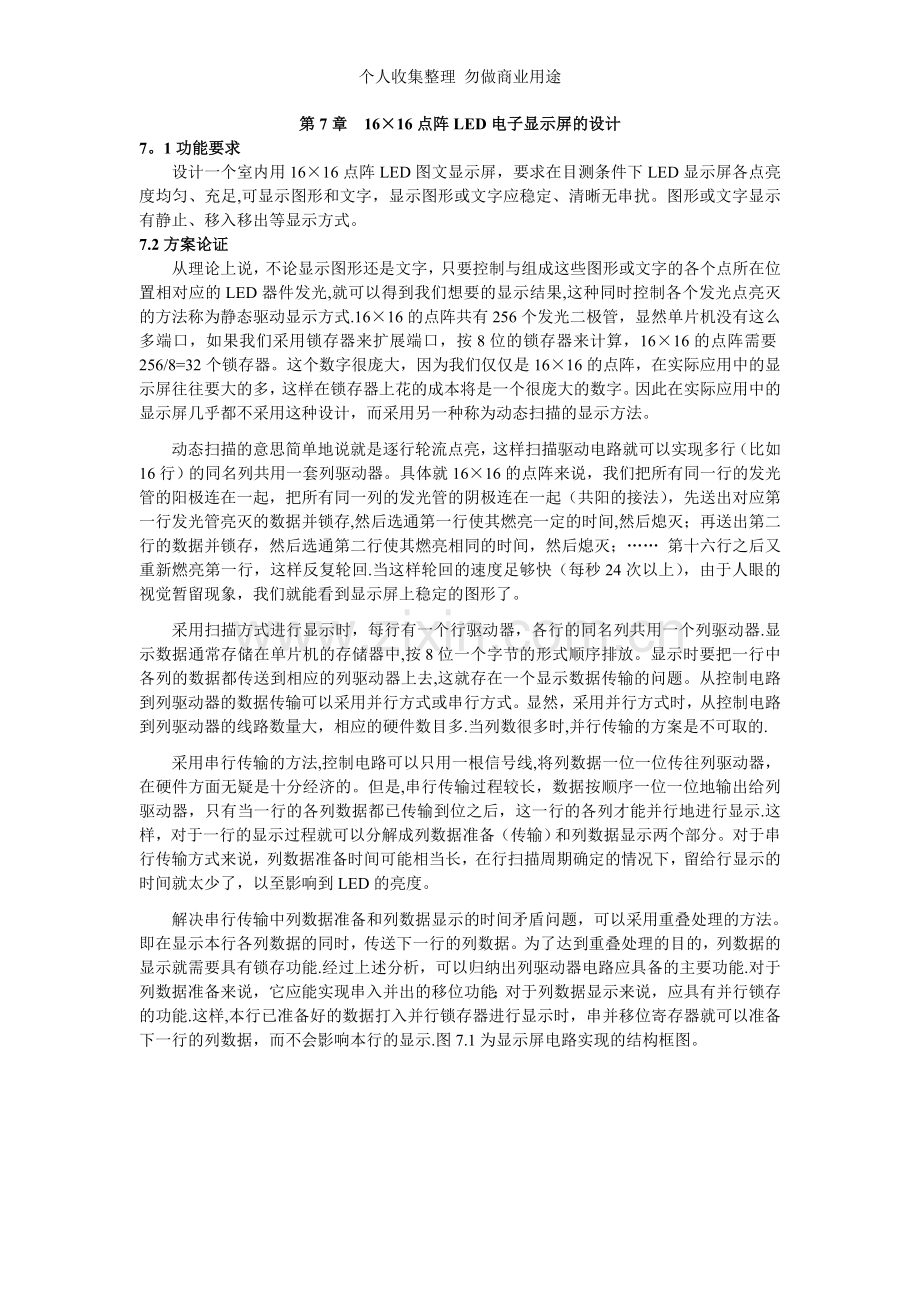

第7章 16×16点阵LED电子显示屏的设计
7。1功能要求
设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足,可显示图形和文字，显示图形或文字应稳定、清晰无串扰。图形或文字显示有静止、移入移出等显示方式。
7.2方案论证
从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光,就可以得到我们想要的显示结果,这种同时控制各个发光点亮灭的方法称为静态驱动显示方式.16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存,然后选通第一行使其燃亮一定的时间,然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；…… 第十六行之后又重新燃亮第一行，这样反复轮回.当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器.显示数据通常存储在单片机的存储器中,按8位一个字节的形式顺序排放。显示时要把一行中各列的数据都传送到相应的列驱动器上去,这就存在一个显示数据传输的问题。从控制电路到列驱动器的数据传输可以采用并行方式或串行方式。显然，采用并行方式时，从控制电路到列驱动器的线路数量大，相应的硬件数目多.当列数很多时,并行传输的方案是不可取的.
采用串行传输的方法,控制电路可以只用一根信号线,将列数据一位一位传往列驱动器，在硬件方面无疑是十分经济的。但是,串行传输过程较长，数据按顺序一位一位地输出给列驱动器，只有当一行的各列数据都已传输到位之后，这一行的各列才能并行地进行显示.这样，对于一行的显示过程就可以分解成列数据准备（传输）和列数据显示两个部分。对于串行传输方式来说，列数据准备时间可能相当长，在行扫描周期确定的情况下，留给行显示的时间就太少了，以至影响到LED的亮度。
解决串行传输中列数据准备和列数据显示的时间矛盾问题，可以采用重叠处理的方法。即在显示本行各列数据的同时，传送下一行的列数据。为了达到重叠处理的目的，列数据的显示就需要具有锁存功能.经过上述分析，可以归纳出列驱动器电路应具备的主要功能.对于列数据准备来说，它应能实现串入并出的移位功能；对于列数据显示来说，应具有并行锁存的功能.这样,本行已准备好的数据打入并行锁存器进行显示时，串并移位寄存器就可以准备下一行的列数据，而不会影响本行的显示.图7.1为显示屏电路实现的结构框图。

图7。1 显示屏电路框图
7.3系统硬件电路的设计
硬件电路大致上可以分成单片机系统及外围电路、列驱动电路和行驱动电路三部分.
7。3.1单片机系统及外围电路
单片机采用89C51或其兼容系列的芯片，采用24M或更高频率的晶振,以获得较高的刷新频率，使显示更稳定。单片机的串口与列驱动器相连，用来送显示数据。P1口低4位与行驱动器相连,送出行选信号；P1。5～P1。7口则用来发送控制信号。P0和P2口空着，在有必要时可以扩展系统的ROM和RAM.16×16点阵显示屏的硬件原理图如图7.2.

图7.2 16×16点阵显示屏硬件原理图

7。3。2列驱动电路
列驱动电路由集成电路74HC595构成，它具有一个8位串入并出的移位寄存器和一个8位输出锁存器的结构，而且移位寄存器和输出锁存器的控制是各自独立的，可以实现在显示本行各列数据的同时，传送下一行的列数据，即达到重叠处理的目的.
74HC595的外形及内部结构如图7.3所示。它的输入侧有8个串行移位寄存器，每个移位寄存器的输出都连接一个输出锁存器。引脚SI是串行数据的输入端。引脚SCK是移位寄存器的移位时钟脉冲，在其上升沿发生移位，并将SI的下一个数据打入最低位。移位后的各位信号出现在各移位寄存器的输出端，也就是输出锁存器的输入端。RCK是输出锁存器的打入信号，其上升沿将移位寄存器的输出打入到输出锁存器.引脚G是输出三态门的开放信号，只有当其为低时锁存器的输出才开放,否则为高阻态。SCLR信号是移位寄存器的清零输入端，当其为低时移位寄存器的输出全部为零.由于SCK和RCK两个信号是互相独立的，所以能够做到输入串行移位与输出锁存互不干扰.芯片的输出端为QA～QH,最高位QH可作为多片74HC595级联应用时，向上一级的级联输出。但因QH受输出锁存器打入控制，所以还从输出锁存器前引出了QH’,作为与移位寄存器完全同步的级联输出.

图7.3 74HC595外形及内部逻辑结构图
7。3。3行驱动电路
单片机P1口低4位输出的行号经4/16线译码器74LS154译码后生成16条行选通信号线，再经过驱动器驱动对应的行线。一条行线上要带动16列的LED进行显示，按每一LED器件20mA电流计算，16个LED同时发光时，需要320mA电流，选用三极管8550作为驱动管可满足要求.
7.4系统程序的设计
显示屏软件的主要功能是向屏体提供显示数据,并产生各种控制信号,使屏幕按设计的要求显示。根据软件分层次设计的原理,我们可把显示屏的软件系统分成两大层：第一层是底层的显示驱动程序，第二层是上层的系统应用程序。显示驱动程序负责向屏体送显示数据,并负责产生行扫描信号和其它控制信号,配合完成LED显示屏的扫描显示工作。显示驱动程序由定时器T0中断程序实现。系统应用程序完成系统环境设置(初始化）、显示效果处理等工作,由主程序来实现。
从有利于实现较复杂的算法(显示效果处理）和有利于程序结构化考虑,显示屏程序适宜采用C语言编写。
7。4.1显示驱动程序
显示驱动程序在进入中断后首先要对定时器T0重新赋初值以保证显示屏刷新率的稳定，1/16扫描的显示屏的刷新率（帧频）的计算公式如下：
式7—1
其中fosc为晶振频率，t0为定时器T0初值(工作在16位定时器模式）。
然后显示驱动程序查询当前燃亮的行号，从显示缓存区内读取下一行的显示数据，并通过串口发送给移位寄存器。为消除在切换行显示数据的时候产生拖尾现象，驱动程序先要关闭显示屏,即消隐，等显示数据打入输出锁存器并锁存，然后再输出新的行号，重新打开显示。图7.4为显示驱动程序（显示屏扫描函数）流程图。
系统初始化
“卷帘出”显示效果
“上滚屏”显示效果
“左跑马”显示效果
“卷帘入”显示效果
开始
图7.5系统主程序流程图
定时器赋初值
读取行号并增1
送新行显示数据
消隐
切换显示数据
送新行号、打开显示
进入中断
退出中断
图7.4显示驱动程序流程图

7.4.2系统主程序
系统主程序开始以后首先是对系统环境初始化,包括设置串口、定时器、中断和端口。然后以“卷帘出"效果显示一个图形(J)，停留约3秒，接着向上滚动显示“我爱单片机J”五个汉字及一个图形，停留约3秒，再向左跑马显示“我爱单片机J”这五个汉字及一个图形，然后以“卷帘入”效果隐去图形（J）。由于单片机没有停机指令，所以我们可以设置系统程序不断地循环执行上述显示效果.图7.5是系统主程序的流程图。
7.5调试及性能分析
LED显示屏硬件电路只要器件质量可靠，管脚焊接正确，一般无需调试即可正常工作.软件部分需要调试的主要有显示屏刷新频率及显示效果两部分。显示屏刷新率由定时器T0的溢出率和单片机的晶振频率决定，表7。1给出了实验调试时采用的频率及其对应的定时器T0初值。

表7。1 显示屏刷新率（帧频）与T0初值关系表(24M晶振)
刷新率（Hz）
25
50
62。5
75
85
100
120
T0初值
0xec78
0xf63c
0xf830
0xf97e
0xfa42
0xfb1e
0xfbee
从理论上来说，24Hz以上的刷新率就能看到连续稳定的显示，刷新率越高，显示越稳定，同时刷新率越高,显示驱动程序占用的CPU时间也越多.实验证明，在目测条件下刷新率40Hz以下的画面看起来闪烁较严重，刷新率50Hz以上的已基本觉察不出画面闪烁，刷新率达到85Hz以上时再增加画面闪烁将没有明显改善。
显示效果处理程序的内容及方法非常广泛，其调试过程在此不作具体讨论，读者可对照源程序自行分析。
这个方案设计的16×16点阵LED图文显示屏,电路简单，成本较低,且较容易扩展成更大的显示屏；显示屏各点亮度均匀、充足；显示图形或文字稳定、清晰无串扰；可用静止、移入移出等多种显示方式显示图形或文字。
7.6控制源程序清单
以下是16×16点阵LED电子显示屏的源程序，分别采用C及汇编编写，C程序在Keil uVision2 V2.30(C51。exe V7。0)环境下调试通过。
/＊—-————---———-—-——--———--——-——--——-—---
16×16点阵LED显示屏程序
MCU AT89C51 XAL 24MHz
Builde by Gavin Hu, 2003.8.15
—----——-———-—--——-—-——----—----—--—-—-＊/
#include <reg51。h〉
#define BLKN 2 //列锁存器数
sbit G = 0x97; //P1。7为显示允许控制信号端口
sbit RCLK = 0x96； //P1.6为输出锁存器时钟信号端
sbit SCLR = 0x95; //P1。5为移位寄存器清○端
void delay（unsigned int)； //延时函数
unsigned char data dispram[32]; //显示缓存
/＊—---——-—-——--—-——---—---—-——-——--—-—-—
主函数 void main(void）
—-—-———————————-—------—-———--—-------＊/
void main(void）
{
unsigned char code Bmp[］[32]={//字模表
｛
0xF9,0xBF，0xC7,0xAF，0xF7，0xB7,0xF7，0xB7,0xF7,0xBF,0x00,0x01,0xF7,0xBF,0xF7，0xB7，
0xF1，0xD7，0xC7，0xCF，0x37,0xDF,0xF7，0xAF，0xF6,0x6D，0xF7，0xF5，0xD7，0xF9，0xEF,0xFD
}/*我*/,
{
0xFF,0x07，0xC0,0x6F,0xED，0xEF，0xF6，0xDF,0xC0，0x01,0xDD，0xFD，0xBD,0xFF，0xC0,0x03,
0xFB,0xFF，0xF8，0x0F，0xF3,0xDF,0xF4，0xBF，0xEF,0x3F，0x9C,0xCF,0x73,0xF1,0xCF，0xFB
}/*爱＊/，
{
0xF7,0xDF,0xF9，0xCF，0xFB,0xBF，0xC0,0x07，0xDE,0xF7，0xC0，0x07，0xDE，0xF7，0xDE，0xF7,
0xC0，0x07,0xDE,0xF7，0xFE,0xFF,0x00，0x01，0xFE，0xFF，0xFE，0xFF，0xFE，0xFF，0xFE,0xFF
｝/＊单＊/,
｛
0xFF，0xBF，0xEF,0xBF，0xEF，0xBF，0xEF，0xBB,0xE0，0x01,0xEF，0xFF,0xEF,0xFF，0xEF,0xFF，
0xE0，0x0F，0xEF,0xEF，0xEF,0xEF,0xEF，0xEF，0xDF,0xEF,0xDF,0xEF,0xBF，0xEF,0x7F,0xEF
}/＊片＊/，
｛
0xEF,0xFF，0xEF，0x07,0xEF,0x77,0x01，0x77,0xEF,0x77,0xEF,0x77，0xC7，0x77，0xCB,0x77,
0xAB,0x77，0xAF,0x77，0x6E，0xF7,0xEE，0xF5,0xED，0xF5，0xED,0xF5，0xEB,0xF9，0xEF,0xFF
｝/*机＊/，
{
0xF8,0x3F，0xE7，0xCF，0xDF,0xF7，0xBF，0xFB,0xB3,0x9B,0x73，0x9D,0x7F,0xFD，0x7F,0xFD，
0x6F,0xED，0x67,0xCD，0xB3，0x9B,0xB8，0x3B，0xDF,0xF7，0xE7,0xCF,0xF8，0x3F,0xFF，0xFF
}/*J*/
｝；
register unsigned char i,j,k,l；

SCON = 0x00； //串口工作模式0：移位寄存器方式
TMOD = 0x01； //定时器T0工作方式1：16位方式
TR0 = 1; //启动定时器T0
P1 = 0x3f; //P1端口初值：允许接收、锁存、显示
IE = 0x82; //允许定时器T0中断
while （1)
{
delay(2000); //延时2秒
for (i=0；i〈32;i++) //显示效果:卷帘出┓
｛
dispram［i］ = Bmp[5］［i];
if (i％2） delay（100)；
｝ //━━━━━━━━┛
delay（3000）；
for (i=0； i〈6; i++） //显示效果:上滚屏┓
｛
for （j=0； j<16； j++）
｛
for （k=0; k<15; k++）
｛
dispram［k*BLKN］ = dispram[(k+1）＊BLKN］；
dispram[k＊BLKN+1］ = dispram[(k+1）＊BLKN+1]；
}
dispram［30］ = Bmp［i］［j＊BLKN］;
dispram[31］ = Bmp[i][j*BLKN+1］;
delay(100);
}
｝ //━━━━━━━━┛
delay(3000);
for (i=0; i<6； i++） //显示效果：左跑马┓
｛
for (j=0； j<2； j++)
for (k=1; k〈9; k++)
{
for （l=0; l〈16; l++)
｛
dispram［l*BLKN] = dispram[l*BLKN]<〈1 | dispram[l*BLKN+1]>>7;
dispram［l＊BLKN+1］ = dispram[l＊BLKN+1］〈〈1 | Bmp[i］[l*BLKN+j]〉>（8—k）;
}
delay（100)；
｝//end (k=0; k<16； k++)
｝//end for （i=0; i〈; i++）//━━━━━━━┛
delay（3000）;
for (i=0；i〈32；i++) //显示效果：卷帘入┓
｛
dispram［i］ = 0x00;
if (i％2） delay（100);
｝ //━━━━━━━━┛
｝//end while （1）
｝

/＊延时函数＊/
void delay（unsigned int dt)
{
register unsigned char bt;
for (； dt； dt——）
for (bt=0; bt<255; bt++）；
｝

/＊显示屏扫描(定时器T0中断）函数*/
void leddisplay（void) interrupt 1 using 1
｛
register unsigned char i， j=BLKN;
TH0 = 0xF8; //设定显示屏刷新率每秒62.5帧
TL0 = 0x30；
i = P1; //读取当前显示的行号
i = ++i & 0x0f; //行号加1，屏蔽高4位
do ｛
j——；
SBUF = dispram［i＊BLKN + j］; //送显示数据
while （！TI）； TI = 0；
}while (j); //完成一行数据的发送
G = 1； //消隐（关闭显示）
P1 ＆= 0xf0; //行号端口清○
RCLK = 1； //显示数据打入输出锁存器
P1 ｜= i； //写入行号
RCLK = 0； //锁存显示数据
G = 0； //打开显示
}

以下为用汇编编写的字符显示控制程序：
； **＊**＊**＊＊＊*＊＊*＊*＊＊＊＊＊＊＊***＊**＊**＊**
; ＊ *
; ＊ 单个16＊16点阵电子屏字符显示器 *
； * AT89C52 12MHZ晶振 *
; * 2004。2.11 LRM *
； ＊＊****＊＊*＊*＊*＊＊＊＊*＊＊＊*＊＊＊****＊*＊**＊*
；显示字用查表法，不占内存，字符用16*16共阳LED点阵，
；效果:向上滚动显示19个字，再重复循环。
;R1：查表偏址寄存器，B：查表首址，R2:扫描地址(从00-0FH）。
；R3：滚动显示时控制移动速度，单字显示可控制静止显示的时间。
;*＊＊*＊*＊＊＊*＊＊；
;中断入口程序;
；＊*＊**＊＊*＊*＊*;
;
ORG 0000H
LJMP START
ORG 0003H
RETI
ORG 000BH
LJMP INTT0
ORG 0013H
RETI
ORG 001BH
RETI
ORG 0023H
RETI
ORG 002BH
RETI
；
;＊*＊*＊**＊*＊*＊；
; 初始化程序 ；
;***＊＊＊＊＊**＊*;
;
；
；*＊＊**＊***＊＊＊；
； 主程序 ;
；***＊＊＊＊***＊＊;
；
START： MOV 20H，#00H ；清标志,00H为第16行开始扫描标志,01为1帧扫描结束标志
MOV A,#0FFH ；端口初始化
MOV P1,A
MOV P2,A
MOV P3，A
MOV P0,A
CLR P1。6 ；串行寄存器输入打入输出控制位
MOV TMOD，＃01H ；使用T0作16位定时器,行扫描用。
MOV TH0,#0FCH ;1ms初值（12MHZ）
MOV TL0,＃18H
MOV SCON，#00H ；串口0方式传送显示字节
MOV IE，#82H ；T0中断允许，总中断允许
MOV SP，＃70H
MAIN: LCALL DIS1 ;显示准备，黑屏,1.5秒
MOV DPTR,#TAB
LCALL MOVDISP ；向上滚动显示一页(8个字)
INC DPH
LCALL MOVDISP ;向上滚动显示一页（8个字）
INC DPH
LCALL MOVDISP ;向上滚动显示一页（8个字）
AJMP MAIN
；
;
;＊＊*＊*＊＊*＊＊＊＊**＊＊*＊**；
; 多字滚动显示子程序 ;
；*＊＊*＊*****＊＊**＊＊＊***；
；每次8个字,入口时定义好DPTR值
;
MOVDISP: MOV B,#00H ;向上移动显示,查表偏址暂存（从00开始）
DISLOOP： MOV R3,#07H ；移动速度
DISMOV: MOV R2，＃00H ;第0行开始
MOV R1,B ;
SETB TR0 ；开扫描(每次一帧）
WAITMOV： JBC 01H，DISMOV1 ；标志为1扫描一帧结束（16毫秒为1帧，每行1毫秒)
AJMP WAITMOV
DISMOV1: DJNZ R3，DISMOV ；1帧重复显示(控制移动速度)
INC B ;显示字的下一行（每行2字节）
INC B ;
MOV A，R1 ;R1为0，8个字显示完
JZ MOVOUT ;
AJMP DISLOOP ；
MOVOUT: RET ;移动显示结束
;
；
；*＊＊**＊***＊＊**＊***;
; 单字显示子程序 ；
；＊＊＊**＊＊*******＊＊*；
；显示表中某个字
DIS1: MOV R3，＃5AH ;静止显示时间控制(16MS＊＃=1.6秒）
DIS11： MOV R2，＃00H ；一帧扫描初始值（行地址从00-0FH)
MOV DPTR，＃TAB ;取表首址
MOV R1，#00H ;查表偏址（显示第一个字）
SETB TR0 ；开扫描(每次一帧）
WAIT11: JBC 01H,DIS111 ;为1，扫描一帧结束
AJMP WAIT11
DIS111： DJNZ R3，DIS11
RET
；
；
;＊*＊***＊＊＊***；
; 扫描程序 ；
；*＊**＊**＊＊**＊；
;1MS刷新一次，每行显示1秒
INTT0: PUSH ACC
MOV TH0,#0FCH ；1ms初值重装
MOV TL0，＃18H
JBC 00H,GOEND ；16行扫描标志为1，结束
INC R1 ;取行右边字节偏址
MOV A,R1
MOVC A，@A+DPTR ；查表
MOV SBUF,A ；串口0方式发送
WAIT: JBC TI,GO ;等待发送完毕
AJMP WAIT ;
GO： DEC R1 ；取行左边字节偏址
MOV A,R1
MOVC A,@A+DPTR
MOV SBUF,A
WAIT1: JBC TI，GO1
AJMP WAIT1
GO1: SETB P1.7 ；关行显示，准备刷新
NOP ；串口寄存器数据稳定
SETB P1.6 ;产生上升沿，行数据打入输出端
NOP ;
NOP ;
CLR P1。6 ；恢复低电平
MOV A,R2 ；修改显示行地址
ORL A，#0F0H ；修改显示行地址
MOV R2,A ；修改显示行地址
MOV A，P1 ;修改显示行地址
ORL A,#0FH ；修改显示行地址
ANL A,R2 ；修改显示行地址
MOV P1，A ;修改完成
CLR P1.7 ;开行显示
INC R2 ;下一行扫描地址值
INC R1 ;
INC R1 ；下一行数据地址
MOV A,R2
ANL A，#0FH
JNZ GO2
SETB 00H ；R2为10H，现为末行扫描，置标志
GO2： POP ACC
RETI
GOEND: CLR TR0 ；一帧扫描完，关扫描
SETB 01H ；一帧扫描完，置结束标志
POP ACC
RETI ；退出
；
；
;**＊*＊*＊＊＊*＊**＊*；
； 扫描文字表 ;
;＊*＊＊＊*＊＊＊****＊＊;
；
TAB: DB 0FFH,0FFH，0FFH,0FFH，0FFH，0FFH，0FFH，0FFH,0FFH，0FFH，0FFH,0FFH,0FFH,0FFH，0FFH,0FFH ；黑屏
DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH，0FFH，0FFH,0FFH，0FFH,0FFH，0FFH，0FFH，0FFH,0FFH
DB 0F7H，0DFH，0F9H,0CFH,0FBH,0BFH，0C0H,007H，0DEH，0F7H，0C0H，007H，0DEH,0F7H,0DEH，0F7H ;单
DB 0C0H，007H，0DEH，0F7H,0FEH,0FFH，000H，001H，0FEH,0FFH，0FEH,0FFH,0FEH,0FFH,0FEH,0FFH
DB 0FFH,0BFH，0EFH，0BFH，0EFH,0BFH，0EFH，0BBH,0E0H，001H,0EFH,0FFH,0EFH,0FFH，0EFH，0FFH ; 片
DB 0E0H，00FH，0EFH,0EFH，0EFH，0EFH，0EFH,0EFH,0DFH，0EFH，0DFH，0EFH,0BFH,0EFH，07FH,0EFH
DB 0EFH，0FFH，0EFH,007H,0EFH,077H，001H,077H，0EFH，077H，0EFH,077H,0C7H,077H,0CBH,077H ; 机
DB 0ABH，077H，0AFH,077H，06EH,0F7H，0EEH，0F5H，0EDH，0F5H，0EDH,0F5H,0EBH,0F9H,0EFH，0FFH
DB 0FFH,0FFH,0F0H，00FH，0F7H，0EFH，0F0H，00FH，0F7H，0EFH，0F0H,00FH,0FFH，0FFH,000H，001H ；是
DB 0FEH,0FFH,0F6H,0FFH,0F6H，007H，0F6H,0FFH,0EAH,0FFH，0DCH,0FFH，0BFH，001H，0FFH，0FFH
DB 0FFH,0FFH,0C0H，003H,0FEH,0FFH,0FEH，0FFH,0FEH,0FFH，0FEH,0FFH，0FEH,0FFH,0FEH，0FFH ；工
DB 0FEH,0FFH，0FEH，0FFH,0FEH，0FFH,0FEH，0FFH,0FEH,0FFH,000H,001H，0FFH，0FFH,0FFH,0FFH
DB 0FBH，0BFH,0FBH，0BFH,0FBH，0BFH，0FBH，0BBH,0BBH,0B9H，0DBH，0B3H,0DBH，0B7H,0EBH，0AFH ；业
DB 0E3H，0AFH,0EBH,09FH,0FBH,0BFH,0FBH,0BFH,0FBH,0BBH,000H,001H,0FFH,0FFH,0FFH，0FFH
DB 0FEH，0FFH，0FEH,0FFH,0DEH，0F7H，0C0H，003H，0DEH,0F7H，0DEH,0F7H,0DEH,0F7H，0DEH，0F7H ；中
DB 0DEH,0F7H,0C0H,007H,0DEH,0F7H,0FEH，0FFH，0FEH,0FFH,0FEH，0FFH，0FEH,0FFH,0FEH,0FFH ；
DB 0FEH，0FFH,0FEH,0FFH，0DEH,0F7H,0C0H，003H，0DEH，0F7H，0DEH,0F7H,0DEH，0F7H,0DEH,0F7H ; 中
DB 0DEH,0F7H，0C0H,007H，0DEH，0F7H，0FEH，0FFH，0FEH，0FFH,0FEH，0FFH，0FEH，0FFH，0FEH，0FFH
DB 0E0H，00FH，0EFH，0EFH,0E0H,00FH,0EFH，0EFH,0E0H,00FH，0FFH，0FFH,000H，001H，0DDH，0FFH ; 最
DB 0C1H,003H,0DDH,077H，0C1H,0AFH，0DCH，0DFH，0C1H，0AFH，01DH,071H，0FCH，0FBH,0FDH,0FFH
DB 0F7H,0DFH，0F7H，0DFH,080H,003H，0F7H，0DFH,0F0H,01FH,0F7H，0DFH,0F0H，01FH,0F7H,0DFH ； 基
DB 000H,001H，0F7H,0DFH,0EEH，0E7H,0C0H，011H,03EH，0FBH,0FEH，0FFH，080H,003H，0FFH，0FFH
DB 0FEH，0FFH,0FEH，0FFH,0FEH,0FFH,000H,001H,0FCH，07FH,0FCH，0BFH,0FAH,0BFH，0FAH,0DFH ; 本
DB 0F6H，0EFH，0EEH,0E7H，0D0H,011H,03EH，0FBH,0FEH,0FFH，0FEH,0FFH，0FEH,0FFH,0FFH,0FFH
DB 0EFH,
