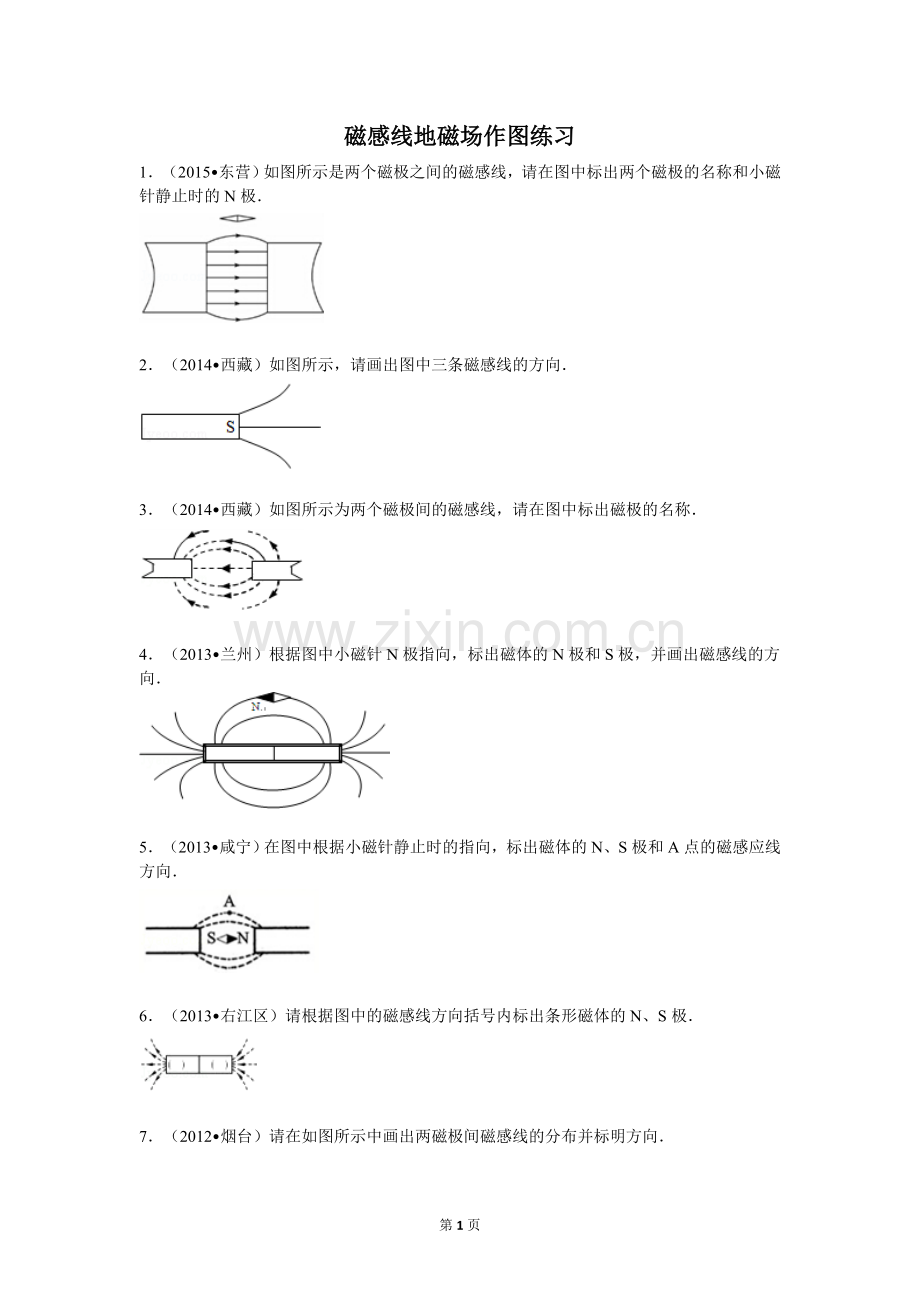

磁感线地磁场作图练习
1．（2015•东营）如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极．

2．（2014•西藏）如图所示，请画出图中三条磁感线的方向．

3．（2014•西藏）如图所示为两个磁极间的磁感线，请在图中标出磁极的名称．

4．（2013•兰州）根据图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．

5．（2013•咸宁）在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感应线方向．

6．（2013•右江区）请根据图中的磁感线方向括号内标出条形磁体的N、S极．

7．（2012•烟台）请在如图所示中画出两磁极间磁感线的分布并标明方向．

8．（2011•咸宁）在图中，标出磁体的极性，并画出所有磁感线的方向．

9．（2010•广安）请在图上标出磁感线的方向和小磁针的N、S极．

10．（2010•潍坊）如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“或S表示）并画出磁感线（每个磁极画两条）．

11．（2010•湘潭）两条形磁体之间的磁感线方向如图所示，则右边条形磁体2的A端为　　　　　　极．小磁针静止时，B端为　　　　　　极．

12．（2008•兰州）如图所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极．

13．（2007•河南）两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两个磁极的极性．

14．（2006•成都）请在图中任一条磁场的磁感线上标明磁感线方向．小磁针静止时的指向如图，请标出小磁针的N极．

15．（2005•常州）如图所示的蹄形磁体，请用箭头画出图中标注的所有磁感线的方向．

16．（2005•重庆）图所示为描述地磁场磁感线的分布图．请在图中用箭头标出ab这条磁感线的方向．

17．（2003•哈尔滨）学习磁场知识后，某同学在一个圆纸盒里放一个条形磁体，盒外放了一些小磁针，磁针N极（简头表示 ）的指向如图所示．请你画出圆纸盒里磁体的合理位置并标出N、S极．

18．（2003•内江）在图中标出磁感线方向和小磁针的N、S极．

19．（2002•泉州）在一个圆纸盒里有一个条形磁体，圆纸盒外放着一些小磁针，各磁针N极的指向如图所示，请画出圆纸盒里的条形磁体并标明它的N、S极．

20．（2014•桂林）如图所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向．

21．（2011•眉山）地球本身是一个天然的巨大磁体，地球周围的磁感线如图所示，请标出地磁N、S极．

22．（2007•贵阳）如图所示为地磁场示意图，请在图中标明磁感线方向．（标出对称两条即可）

23．（2014•无锡）请按要求作图：如图甲所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向（用箭头表示）．

24．（2008•泰州）如图，是一个蹄型磁铁，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄型磁铁的N极和S极．

25．（2015•吉林模拟）如图1，画出磁极间磁感线方向．

26．（2015•眉山模拟）图中小磁针静止在地球赤道正上方，请标出此时磁针的N、S极．并画出一条通过眉山的磁感线．

27．（2014秋•武义县校级期末）根据磁针静止时的指向，分别标出图中甲、乙磁体的N、S极，并画出磁感线方向．

28．（2013秋•怀柔区期末）如图所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．
