带电粒子在匀强磁场中运动定圆心、画半径和轨迹练习

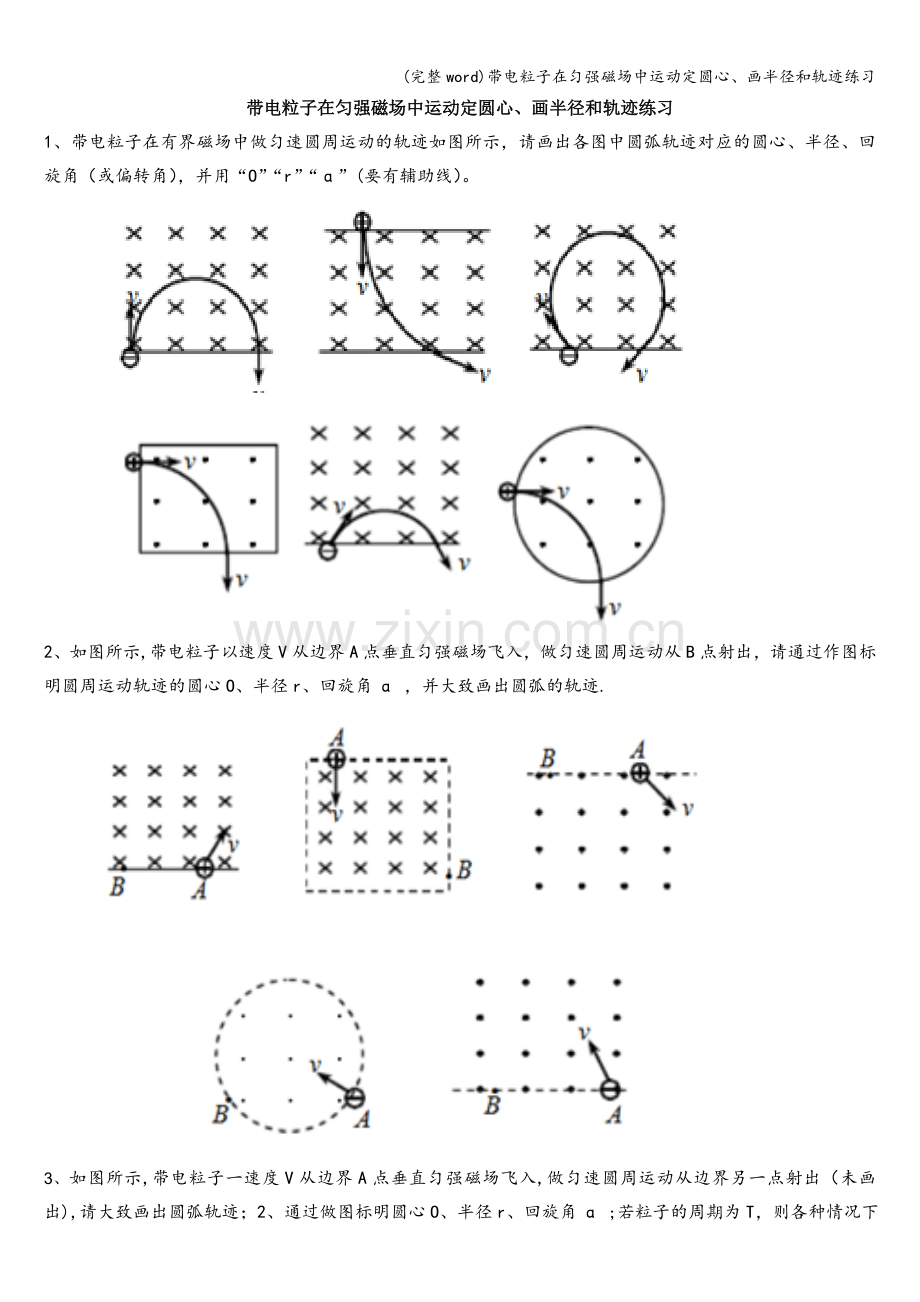

1、带电粒子在有界磁场中做匀速圆周运动的轨迹如图所示，请画出各图中圆弧轨迹对应的圆心、半径、回旋角（或偏转角），并用“O”“r”“ɑ”(要有辅助线）。

2、如图所示,带电粒子以速度V从边界A点垂直匀强磁场飞入，做匀速圆周运动从B点射出，请通过作图标明圆周运动轨迹的圆心O、半径r、回旋角ɑ ，并大致画出圆弧的轨迹.

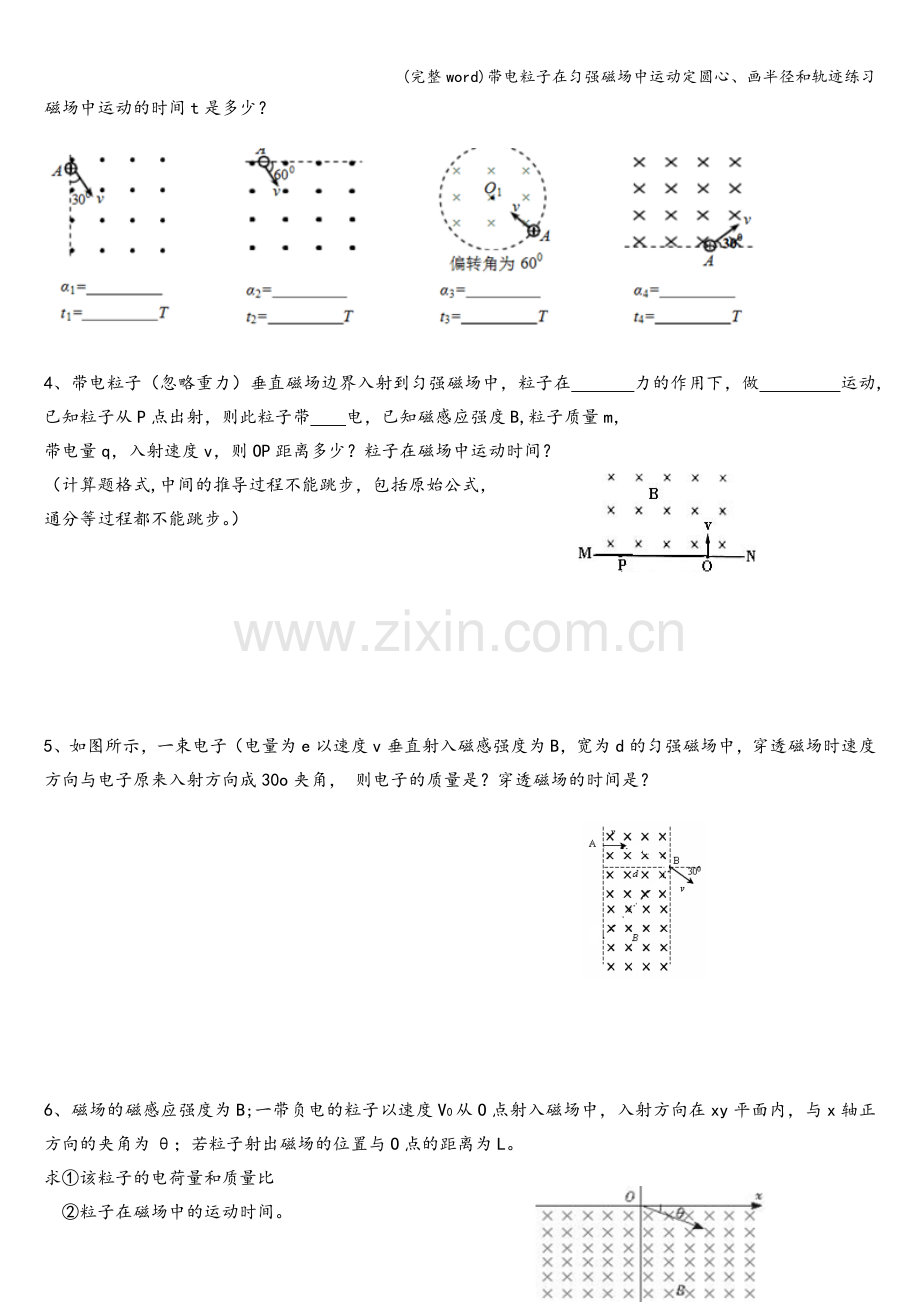

3、 如图所示,带电粒子一速度V从边界A点垂直匀强磁场飞入,做匀速圆周运动从边界另一点射出（未画出),请大致画出圆弧轨迹；2、通过做图标明圆心O、半径r、回旋角ɑ ;若粒子的周期为T，则各种情况下磁场中运动的时间t是多少？

4、带电粒子（忽略重力）垂直磁场边界入射到匀强磁场中，粒子在 力的作用下，做 运动,已知粒子从P点出射，则此粒子带 电，已知磁感应强度B,粒子质量m，
带电量q，入射速度v，则OP距离多少？粒子在磁场中运动时间？
（计算题格式,中间的推导过程不能跳步，包括原始公式，
通分等过程都不能跳步。）

5、如图所示，一束电子（电量为e以速度v垂直射入磁感强度为B，宽为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向成30o夹角， 则电子的质量是？穿透磁场的时间是？

6、磁场的磁感应强度为B;一带负电的粒子以速度V0从O点射入磁场中，入射方向在xy平面内，与x轴正方向的夹角为θ；若粒子射出磁场的位置与O点的距离为L。
求①该粒子的电荷量和质量比
②粒子在磁场中的运动时间。

7、、MN板两侧都是磁感强度为B的匀强磁场，方向如图，带电粒子从a位置以垂直B方向的速度V开始运动，依次通过小孔b、c、d，已知ab = bc = cd,粒子从a运动到d的时间为t，则粒子的荷质比为多少？

8、、真空中两个圆筒电极，其上均匀分布着四条狭缝a，b,c和d,外筒的外半径为r0，在圆筒之外的足够大区域中有平行于轴线的匀强磁场，磁感应强度B，在两极间加上电压，使两圆筒之间的区域内有沿半径向外的电场。一质量m，带电量+q的粒子，从紧靠内筒且正对狭缝a的S点出发，初速为0.如果该粒子经过一段时间的运动之后恰好回到出发点S，画轨迹。
