贵州建工监理咨询有限公司 毕节双山新区职教园区路网一、二、四号路工程
毕节双山新区职教园区路网
一、二、四号路工程
监 理 规 划
编制单位：贵州建工监理咨询有限公司
毕节市双山新区职教园区路网工程
一、二、四号道路监理部
编制日期： 二0一二年一月十四日

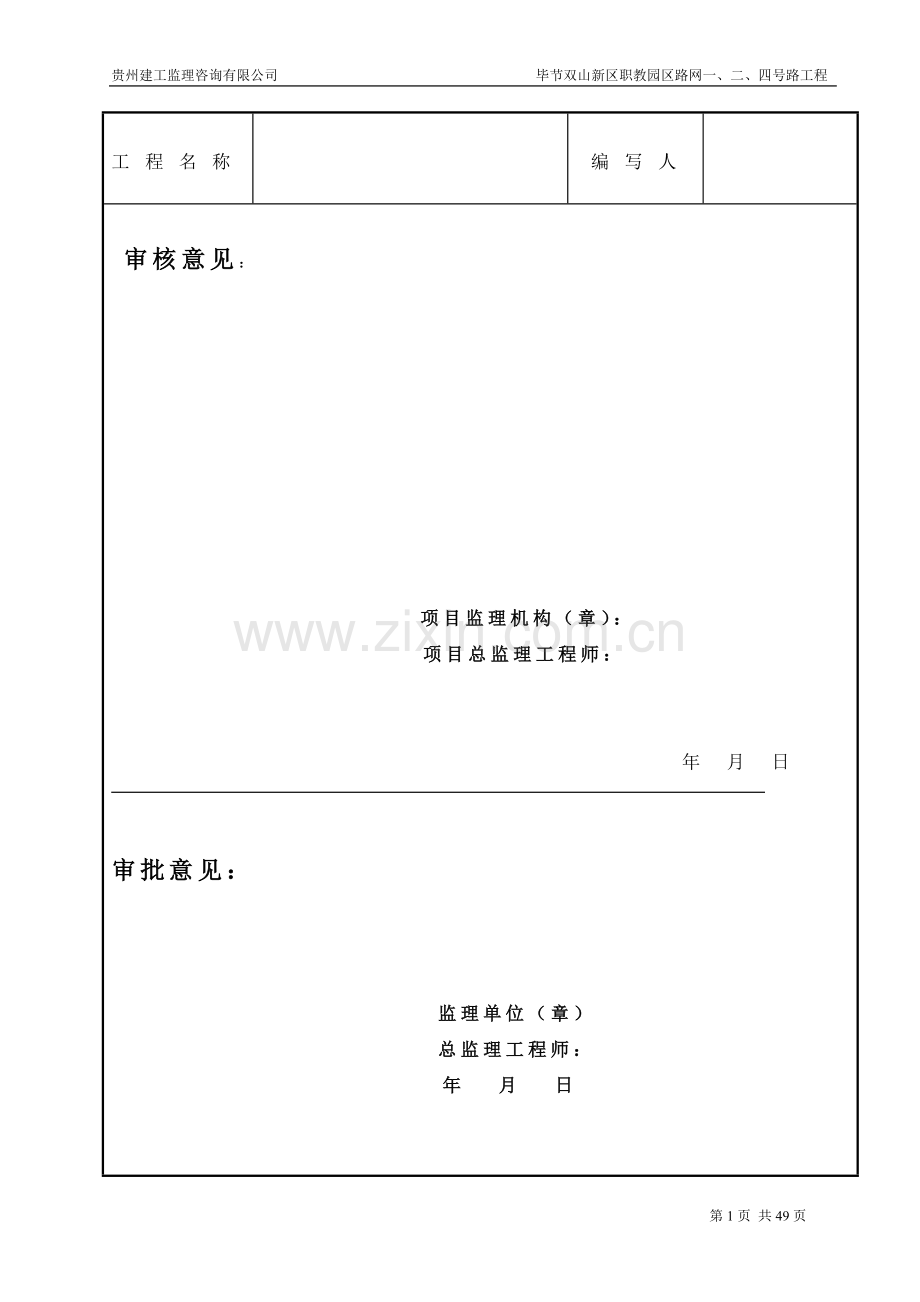

工 程 名 称
编 写 人
审核意见：
项目监理机构（章）：
项目总监理工程师：
年 月 日
审批意见：
监理单位（章）
总监理工程师：
年 月 日
目 录
一、 工程项目概况
二、 监理工作范围
三、 监理工作内容
四、 监理工作目标
五、 监理工作依据
六、 项目监理机构的组织形式
七、 项目监理机构的人员岗位职责
八、 监理工作程序
九、 监理工作方法及措施
十、 监理工作制度
十一、 监理资料及设施
一、 工程项目概况
工程名称：毕节双山新区职教园区路网一、二、四号道路工程
建设单位：毕节双山新区管理委员会
设计单位：贵阳市建筑设计院有限公司
地勘单位：
监理单位：贵州建工监理咨询有限公司
施工单位：浙江安峡建设集团有限公司
本项目位于毕节双山新区职教园区，是开发区的城市主干道，起点位于贵毕路，与规划的一、三、九、十、四号路成平面交叉，终点止于规划的十一号路，一号路长1785米、二号路长2614米四号路950米长，道路路基宽度60米。本次实施范围为毕节双山新区职教园区路网一、二、四号道路工程。
二、 监理工作范围
根据委托监理合同，该项目监理的范围是：施工阶段监理、验收交付及缺陷责任期阶段监理。
三、 监理工作内容
监理工作的内容是在施工阶段负责施工进度的协调及管理（进度控制）、工程量的复核及付款申请的签发（造价控制）、施工质量的检查及隐蔽工程验收（质量控制），并做好合同管理及资料整理归档工作，在保修阶段负责检查道路的使用情况，鉴定质量问题的责任，督促现任单位保修并检查保修后的质量。具体内容可以用以下表格表达：
质量控制
进度控制
投资控制
合同信息、管理
安全管理
原材料质量控制
半成品质量控制
施工手段质量控制
技术资料审核
重点部位、关键部位及分部、分项工程验收
工程试验检测
现场协调
进度控制
工程计算
工程预算审查
审查工程款支付
工程计算审查
索赔及反索赔
工程履行情况
工程信息搜集、处理检查
调解与仲裁
审查资质
安全监督检查
督促完善安
全管理体系
四、 监理工作目标
我公司对工程的建设监理工作目标（包括工程建设的投资、建设工期和工程质量等级的目标）是：经过我们的协调和管理，使本工程在计划日历工期内完成；经过我们的督促和帮助，使整个施工过程处于安全施工状态；经过我们审核和签证，使业主支付的每一笔工程款都经济合理；经过我们的监督和检查，使工程质量验收达到国家验收合格标准。
五、 监理工作依据
（一） 建设工程的相关法律、法规及项目审批文件。
（二） 建设工程项目有关的标准：（按市政工程规范内容）
1、 《沥青路面施工及验收规范》 GB50092—96
2、 《市政道路工程质量检验评定标准》 CJJ1—90
3、 《市政道路养护技术规范》 CJJ36—90
4、 《城市道路设计规范》 CJJ37—90 1998年局部修订条文
5、 《热拌沥青再生混合料路面施工及验收规程》 CJJ43—91
6、 《城镇道路工程施工与质量验收规范》 CJJ1—2008
7、 《城市道路照明标准》 CJJ45—91
8、 《柔性路面设计参数测定方法标准》 CJJ/T59—94
9、 《路面稀浆封层施工规程》 CJJ66—95
10、 《室外排水设计规范》 GB50014—2006
11、 《给水排水工程管道结构设计规范》 GB50332—2002
12、 《市政排水管渠工程质量检验评定标准》 CJJ3—90
13、 《排水管道维护安全技术标准》 CJJ6—85
（三） 有关技术资料及设计文件、由贵阳市建筑设计院有限公司（证书号：240104—SJ）设计的毕节经济开发区主干道道路、结构、排水照明工程施工图
（四） 政府工程竣工验收备案管理的有关规定
（五） 《工程监理委托合同》 GF－2000－0202
（六） 《工程施工承包合同》 GF－1999－0201
（七） 《监理大纲》，经审批的《工程施工组织设计》
（八） 政府对工程建设的有关规定
六、 项目监理机构的组织形式
建工监理公司本部
工程部
项目监理部
总 监：李孝友
总监代表：王德森
测量组
监理组
七、项目监理机构的人员岗位职责
根据GB50319－2000建设工程监理规范规定
监理人员的职责如下：
（一）总监理工程师：（总监代表）
1、确定项目监理机构人员的分工和岗位职责；
2、主持编写项目监理规划、审批项目监理实施细则，并负责管理项目监理机构的日常工作；
3、审查分包单位的资质，并提出审查意见；
4、检查和监督监理人员的工作，根据工程项目的进展情况可以进行人员调配，对不称职的人员应调换其工作；
5、主持监理工作会议，签发项目监理机构的文件和指令；
6、审查承包单位提交的开工报告、施工组织设计、技术方案、进度计划；
7、审查签署承包单位的申请、支付证书和竣工结算；
8、审查和处理工程变更；
9、主持或参与工程质量事故调查；
10、调解建设单位与施工单位的合同协议、处理索赔、审批工程延期；
11、组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结；
12、审查签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行质量检查，参与工程项目的竣工验收；
13、主持整理工程项目的监理资料。
（二）专业监理工程师：
1、负责编制本专业的监理实施细则；
2、负责本专业监理工作的具体实施；
3、组织、指导、检查和监督本专业监理人员的工作，当人员需要调整时，向总监理工程师提出建议；
4、审查承包单位提交的涉及本专业的计划、方案、申请、变更，并向总监理工程师提出报告；
5、负责本专业分项工程验收及隐蔽工程验收；
6、定期向总监理工程师提交本专业监理工作实施情况报告，对重大问题及时向总监理工程师汇报和请示；
7、根据本专业监理工作实施情况做好监理日记；
8、负责本专业监理资料的收集、汇总及整理，参与编写监理月报；
9、核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况认为有必要时对进场材料、设备、构配件进行复验，合格时予以签认；
10、负责本专业的工程计量工作，审查工程计量的数据和原始凭证。
（三）监理员：
1、在专业监理工程师的指导下开展现场监理工作；
2、检查承包单位投入工程项目的人力、材料、主要设备及其使用、运行状况，并做好检查记录；
3、复核或从施工现场直接获取工程计量的有关数据并签署原始凭证；
4、按设计图及有关标准，对承包单位的工艺流程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录；
5、担任旁站工作，发现问题及时指出并向专业监理工程师报告；
6、做好监理日记和有关的监理记录。
八、监理工作程序（进度、投资、质量）：
1、施工阶段的监理流程：
组建监理班子进驻现场
编制项目监理规划和实施细则
组织召开监理工作交底班子进驻施工
实 施 工 程 监 理
组 织 工 程 初 验
编写工程评估报告
协助建设单位组织施工验收收
施工阶段监理工作总结
2、材质审核流程：
施工单位提出样品和技术资料填写[成品、半成品供应单位资质报审表]
申报 否
材 料 监 理 工 程 师 审 核
可
施 工 单 位 采 购
附合格证进场施工单位抽样
测试填写[建筑材料报审表]
材料监理工程师核验
并按规定进行见证取样送检
否
投 入 使 用
3、 工程质量控制工作流程：
工程开工或每道工序完工后
工 程 施 工 申 请
承 包 单 位 自 检
整 改
填写工程质量报验单
监 理 工 程 师 质 量 检 查
监理签署[工程质量报验单]
不合格
进 行 下 道 工 序
4、 工程进度控制工作流程图
实施过程分阶段提交
详细计划和变更计划
确定工程总工期目标
施工单位在开工前提交施工
组织设计及施工进度计划
监理工程师审核
责成施工单位采取措施
申报 否
监理工程师审核
可
实 施
监理工程师对实际
值与计划值的比较
可
按计划执行
5、工程投资工作流程图：
施工单位提交施工预算
申报 否
监 理 工 程 师 审 核
可
施工单位提出进度付款申请
须附工程检验认可证明及工程量
完成统计报表（工程量原始签证）
申报 否 建设单位进行财务复查审计后付款
监 理 工 程 师 审 核
可
竣工后施工单位编制工程决算书
申报 可
监 理 工 程 师 签 证
报告
建设单位进行财务复查、审计后付款
6、竣工验收流程：
施工单位验收合格后提出预验收申请
否
申请
监理单位审查资料及现场预验
可
可
监理单位组织初验，施工、设计单位参加，监理单位就存在的问题提出书面整改意见
施工单位整改（填写整改复查报审表）
否
申请
监 理 单 位 复 验
监理单位作出评估报告
施工单位提交工程档案资料并提出竣工验收申请
建设单位组织竣工验收
施工、设计、监理及其他有关单位参加
可
进 入 保 修 阶 段
九、监理工作方法及措施：
（一）、设置工序活动的质量控制点、进行预控
根据工程的具体情况和施工组织设计、设置质量控制点、具体内容如下表：
分项工程
质 量 控 制 点
工程测量定 位
标准中线桩、水平桩、龙门桩、定位桩线、标高。
路 基
路基尺寸、标高、土质、地基耐压力，基础垫层标高，基础尺寸、位置，标高。
排水
隐蔽、强度及灌水、通水、闭水试验。
（二）质量控制措施
1、根据建设任务，施工管理和质量检验评定需要应在施工准备阶段将建设项目划分为单位工程、分部工程和分项工程以及重点部位及关键部位，按相同的工程项目划分进行工程质量的监控和管理。按现行规范《公路工程质量检验评定标准》JTJ F80/1—2004规定严格实施监控。按工程质量检验评分以分项工程为单位，采用100分制进行。在分项工程评分的基础上，逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。
2、工程质量评定等级分为合格与不合格，按分项、分部、单位工程、合同段和建设项目逐级评定。对各分项工程的验评要求，实测项目和外观鉴定施工单位进行自检，“分项工程质量检验评定表”及相关施工技术规范提交真实、完整的自检资料，对工程质量进行自我评定。项目监理部按规定要求对工程质量进行独立抽检，对施工单位检评资料进行签认，对工程质量进行评定。
3、分项工程质量评分：分项工程质量检验内容包括规范基本要求、实测项目、外观鉴定和质量保证资料四个部分。只有在其使用的原材料、半成品、成品及施工工艺符合规范基本要求的规定，既无严重外观缺陷且质量保证资料真实并基本齐全时，才能对分项工程质量进行检验评定。
4、分部工程和单位工程质量评分，合同段和建设项目工程质量评分值按《公路工程竣（交）工验收办法》计算。质量保证资料：施工单位应有完整的施工原始记录、试验数据、分项工程自查数据等质量保证资料，并进行整理分析，负责提交齐全、真实和系统的施工资料和图表。项目监理部负责提交齐全、真实和系统的监理资料。质量保证资料有六个方面：、所用原材料、半成品和成品质量检验结果。、材料配比、拌和加工控制检验和试验数据。路（地）基处理、隐蔽工程施工记录、施工监控资料。、各项质量控制指标的试验记录和质量检验汇总图表。、施工过程中遇到的非正常情况记录及其对工程质量影响分析。、施工过程中如发生质量事故，经过处理补救后，达到设计要求的认可证明文件。
5、工程质量等级评定：、分项工程质量等级评定，按规范相关规定进行评定，分项工程评分值不小于75分为合格，小于75分为不合格。评定不合格的分项工程，经加固、补强或返工、调测满足设计要求后，可以重新评定其质量等级，但计算分部工程评分值时按其复评分值的 90﹪计算。分部工程质量等级评定，所属各分项工程质量全部合格，该分部工程评为合格，所属任一分项工程不合格，该分部工程为不合格。、单位工程质量等级评定，所属各分部工程质量全部合格，该单位工程评为合格，所属任一分部工程不合格，该单位工程为不合格。、合同段和建设项目质量等级评定，合同段和建设项目所含单位工程全部合格，其工程质量等级为合格；所属任一单位工程不合格，则合同段和建设项目为不合格 。
6、测量监理要点
a、监理人员在熟悉设计文件和图纸的基础上，会同承包人、设计单位或勘测部门在现场交接中线控制桩和水准点、并指示和检查承包人对所有测量控制桩和水准点进行有效的保护，直到工程竣工验收结束。
b、监理工程师根据原始桩线资料，进行复核和校核，确保原始定线方位、水准点高程的数据准确无误。
c、监理工程师应审核和检查承包人提交的施工放样报验单及测量资料。对检查验收合格的，及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再予以书面认可。
d、监理工程师应对承包人以加密控制点、辅助基线、临时水准点和施工放样为目的的测量工作，进行现场监督、检查、复核并认可。
7、土石方工程质量控制要点
a、施工前应作好施工区域内临时排水系统的总体规划，并注意与原排水系统相适应。
b、土方开挖时，应防止附近已有建筑物或构筑物、道路、管道等下沉和变形，在施工中进行沉降和位移观测，及时发现问题，及时采取措施。
c、路基土石方开挖按设计开挖线开挖，严格按照规范进行。
d、严格控制路基尺寸和放坡要求。
e、路基开挖主要是防止安全事故，要严密注视边坡的稳定。
f、严格控制石方的爆破作业，要限制每包装药量，尽量减少震动，禁止靠近滑坡段进行爆破作业，改用人工凿石施工。
8、路基开挖支护工程质量控制点
a、路基开挖前，必须熟悉地勘报告，并对场区及周边的建（构）筑物、地下管线等可能受施工影响的，需调查清楚，对原已有破损（裂开）的建筑物，需和有关单位签订公证协议。
b、在路基开挖过程中及开挖后，对支护结构、重点杆件进行监测，保证临近建筑物和地下管线的安全正常使用功能。
c、施工中，若发现溶洞、高差较大的沟槽等不良地质作用存在，需及时与地勘、设计部门联系。特别注意路基底压实度，必须达到设计要求的压实度。
9、道路路基及管涵
施工准备
●审查施工组织设计、选择经济合理的施工方案，做好质量技术交底，以及质量检验和评定的准备工作。
●各种原材料必须符合现行国家标准，施工验收规范的有关规定，并经监理人员作现场见证取样试验合格后才能使用。
●所有外加剂应有出厂合格证及使用说明书，现场复验其各项性能指标应合格。
●严格按设计控制级配及配合比。
●严格对各基层及弯沉进行检测。
●混凝土在运输过程中要防止产生离析现象及坍落度和含气量的损失，同时要防止漏浆。拌好的混凝土要及时浇灌，常温下应于半小时内运至现场，于初凝前浇筑完毕。运送距离较远或气温较高时，可掺入缓凝型减水剂。
●混凝土浇筑前，应清除箱涵底内的积水、土等杂物。
●混凝土振捣应按道路混凝土工程施工及验收规范依次振捣密实，防止漏振、欠振，以增强混凝土密实性。
a.填土
●在路堤填土及沟槽的回填土，按设计要求沟槽回填应在水泥砂浆及砼强度达到75%后进行，并要求对称进行回填，使其压实度与路基要求一致。松铺都必须按下表规定，分层摊铺和压实，而且除管道胸腔及管顶上25 cm使用轻型击实标准外，必须采用重型击实标准。
路基土分层摊铺厚度
压实机具(T)
每层松铺厚度（m）
压实机具(T)
每层松铺厚度（m）
羊足碾（6—8）
≤0.50
12～15压路机
≤0.25～0.30
振动压路机（18～20）
≤0.40
动力打夯机
0.20～0.25
8～12压路机
≤0.20～0.25
人工打夯
≤0.20
●巨粒土和粗粒土的最大干密实度可按交通部《公路土工试验规程》（JTJ051—93）中的振动台法或表面振动仪法检测。
●路基土方压实度质量标准，必须符合建设部行标市政压实度标准。
b、路肩、边沟（排水沟）、边坡
●路肩的压实度应符合建设部行标（CJJ1—90）及公路行标（JTG F80/1—2004）的规定。
●预制混凝土边沟边坡的预制混凝土制品应符合设计要求及《混凝土强度检验评定标准》（GBJ 107）的规定。
●预制混凝土制品的边沟砂石必须稳定、密实、平整。
c、土方路基
●在路基用地和取土坑范围内，应清除地表植被、杂物、积水、淤泥和表土，处理坑塘，并按规范和设计要求对基底进行压实。
●路基填料应符合规范和设计的规定，经认真调查、试验后合理使用。
●填方路基须分层填筑压实，每层表面平整，路拱合适，排水好。
●施工临时排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附近积水。
●在设定取土区内合理取土，不得滥开滥挖。完工后应按要求对弃土坑和弃土场进行修整，保持合理的几何外形。
d、石方路基
●石方路堑的开挖宜采用光面爆破法。爆破后应及时清理险石、松石，确保边坡安全、稳定。
●修筑填石路堤时，应进行地表清理，逐层水平填筑试块，摆放平稳，码砌边部。填筑层厚度及石块应符合设计和施工规范规定。填石空隙用石渣、石屑嵌压稳定。上、下路床填料和石料最大尺寸应符合规范规定。采用振动压路机分层碾压，压至填筑层顶面石块稳定，20t以上压路机振压两遍无明显标高差异。
●路基表面应整修平整。
10、道路基层
a、级配砂砾基层
●级配砂砾基层压实度应符合下表的规定：
项目
规定值或允许偏差
建设部行标（CJJ 1—90）
公路行标（JTG F80/1—2004）
压实度
≥2.3t/m3
高速路、一级路
其他公路
基 层
底基层
基层
底基层
代表值
98﹪
98﹪
96﹪
96﹪
极值
94﹪
94﹪
92﹪
92﹪
●表面应坚实、平整、不得有浮石、粗细料集中（梅花、砂窝）等现象。
●用12t以上压路机碾压，轮迹深度不大于5mm。
●级配砂砾基层允许偏差应符合下表的规定：
序号
检查项目
规定值或允许偏差
建设部行标
（JJ 1—90）
公路行标（JTG F80/1—2004）
基层
底基层
高速路
一级路
其他
公路
高速路
一级路
其他
公路
1
厚度（mm)
20 -10﹪
代表值
-8
-10
-10
-12
合格值
-15
-20
-25
-30
2
平整度（mm）
15
8
12
12
15
3
宽度（mm）
不小于设计规定
符合设计要求
4
中线线位（mm）
—
—
—
—
—
5
中线高程（mm）
±20
5，-10
5，-15
5，-15
5，-20
6
横断高程（mm）
±20，且横断坡差不大于±0.3﹪
±0.3﹪
±0.5﹪
±0.3﹪
±0.5﹪
7
弯沉值（0.01mm）
—
符合设计要求
b、碎石基层
●碎石基层压实度应符合下表规定：
项目
规定值或允许偏差值
建设部行标
（CJJ 1—90）
公路行标（JTG F80/1—2004）
高速路、一级路
其他公路
压实度
嵌缝
≥2.1t/m3
固体积率
基层
底基层
基层
底基层
不嵌缝
≥2.0t/m3
代表值
—
85﹪
85﹪
83﹪
极值
—
82﹪
82﹪
80﹪
●表面应坚实、平整，嵌缝料不得浮于表面聚集成一层。
●用12t以上压路机碾压，轮迹深度不大于5mm。
●碎石基层质量允许偏差见下表规定：
序号
检查项目
规定值或允许偏差
建设部行标
（JJ 1—90）
公路行标（JTG F80/1—2004）
基层
底基层
高速路
一级路
其他公路
高速路
一级路
其他公路
1
厚度（mm)
±10﹪
代表值
—
-10
-10
-12
合格值
—
-20
-25
-30
2
平整度（mm）
15
—
12
12
15
3
宽度（mm）
不小于设计规定
符合设计要求
4
中线线位（mm）
—
—
—
—
—
5
中线高程（mm）
±20
—
5，-15
5，-15
5，-20
6
横断高程（mm）
±20，且横断坡差不大于±0.3﹪
—
±0.5﹪
±0.3﹪
±0.5﹪
7
弯沉值（0.01mm）
—
符合设计要求
c、石灰土基层
●石灰颗粒大于20mm的土块不得超过10﹪，最大的土块粒径不得大于50mm，石灰土应拌和均匀，色泽调和。严禁含有未消解颗粒及粒径大于10mm的灰块，石灰应达到三级以上标准。
●石灰土类基层无侧限抗压强度及压实度应符合设计要求及下表的规定：
项目
规定值或允许偏差值
建设部行标
公路行标（JTG F80/1—2004）
高速路、一级路
其他公路
无侧限抗压强度(MPa)
—
符合设计要求
基层
底基层
基层
底基层
压实度（﹪）
轻击
98
代表值
—
95
95
93
重击
95
极值
—
91
91
89
●用12t以上压路机碾压，轮迹深度不大于5mm，并不得有浮土、脱皮、松散现象。
●石灰土类基层允许偏差见下表规定：
序号
检查项目
规定值或允许偏差
建设部行标
（JJ 1—90）
公路行标（JTG F80/1—2004）
基层
底基层
高速路
一级路
其他公路
高速路
一级路
其他公路
1
厚度（mm)
20 -10﹪
代表值
—
-10
-10
-12
合格值
—
-20
-25
-30
2
平整度（mm）
10
—
12
12
15
3
宽度（mm）
不小于设计值
符合设计要求
4
中线线位（mm）
—
—
—
—
—
5
中线高程（mm）
±20
—
5，-15
5，-15
5，-20
6
横断高程（mm）
±20，且横断坡差不大于±0.3﹪
—
±0.5﹪
±0.3﹪
±0.5﹪
d、大渣层基层
●大渣层基层无侧限抗压强度及压实度应符合下表的规定：
项目
规定值或允许偏差值
建设部行标
公路行标（JTG F80/1—2004）
高速路、一级路
其他公路
无侧限抗压强度(Mpa)
—
符合设计要求
基层
底基层
基层
底基层
压实度（﹪）
轻击
98
代表值
98
96
97
95
重击
95
极值
94
92
93
91
●大渣级配及破碎率应符合要求，含泥量不大于规定，混合料配合比应准确。
●大渣层品质砂砾应拌和均匀，色泽调和一致，砂砾（碎石）最大的粒径不得大于40mm，石灰中严禁含有未消解粒径大于10mm的灰块，且最大团粒径不得大于50mm。
●摊铺层无明显的粗细颗粒离析现象。
●用12t以上压路机碾压后，轮迹深度不大于5mm，并不得有浮料、脱皮、松散现象。
●级配碎石（碎石）养生期不得少于7d。
●级配碎石（碎石）基层质量允许偏差见下表规定：
序号
检查项目
规定值或允许偏差
建设部行标
（JJ 1—90）
公路行标（JTG F80/1—2004）
基层
底基层
高速路、一级路
其他公路
高速路、一级路
其他公路
1
厚度（mm)
20 -10﹪
代表值
—
-10
-10
-12
合格值
—
-20
-25
-30
2
平整度（mm）
10
—
12
12
15
序号
检查项目
规定值或允许偏差
建设部行标
（JJ 1—90）
公路行标（JTG F80/1—2004）
基层
底基层
高速路、一级路
其他公路
高速路、一级路
其他公路
3
宽度
不小于设计值
符合设计要求
4
中线线位
—
—
—
—
—
5
中线高程
±20
—
5，-15
5，-15
5，-20
6
横断高程
±20，且横断坡差不大于±0.3﹪
—
±0.5﹪
±0.3﹪
±0.5﹪
11、道路面层
a、沥青混凝土
●沥青混凝土路面压实度、厚度及弯沉值应符合下表规定：
检查项目
规定值或允许偏差值
国家标准
建设部行标
公路行标（JTG F80/1—2004）
高速路、一级路
其他公路
快速路主干道
次干道支路
—
压实度（﹪）
95（98）
94（98）
≥95
试验室标准密度的96（98）；
最大理论密度的92（94）；
试验段密度的98（99）.
厚度（mm）
-8
-10
20，-5
代表值
总厚度：设计值的-5﹪
-8﹪H
上面层：设计值的-10﹪
代表值
总厚度：设计值的-10﹪
15﹪H
上面层：设计值的-20﹪
检查项目
规定值或允许偏差值
国家标准
建设部行标
公路行标（JTG F80/1—2004）
高速路、一级路
其他公路
快速路主干道
次干道支路
—
弯沉值（0.01mm）
符合设计要求
小于设计规定
符合设计要求
—
●表面应平整、坚实、不得有脱落、掉渣、裂痕、堆挤、烂边、粗细集料集中、油斑等现象。
●用12T以上压路机碾压后，不得有明显轮痕。
●施工接缝应紧密、平顺、烫逢不应枯焦。
●面层与路缘石、平石及其他构筑物应接顺，不得污染其他构筑物，不得有积水现象。
●沥青混凝土路面质量允许偏差见下表规定：
沥青混凝土路面允许偏差表
序号
检查项目
规定值或允许偏差
国家标准
（GB50092-96）
建设部行标
（CJJ1-90）
公路标准
（JTGF80/1-2004)
快速路
主干路
次干路
支路
——
高速公路
一级路
其他
公路
1
抗
滑
摩擦系数
符合设计要求
——
符合设计要求
——
构造深度
符合设计要求
——
横向力系数μ
符合设计要求
——
——
——
2
平整度（mm)
标准差
2.0
2.6
σ≤2.6
σ
1.2
2.5
最大
间隙
5.0
5
IRI(m/km)
2
4.2
最大间隙
—
5
序号
检查项目
规定值或允许偏差
国家标准
（GB50092-96）
建设部行标
（CJJ1-90）
公路标准
（JTGF80/1-2004)
快速路
主干路
次干路
支路
——
高速公路
一级路
其他
公路
3
宽度（mm)
有侧石
±20
±30
-20
有侧石
±20
±30
无侧石
不小于设计
无侧石
不小于设计
4
中线高程（mm)
±15
±20
±20
±15
±20
5
中线线位（mm)
——
——
20
30
6
横断高程（mm)
±0.3%
±0.4%
±10且不大
于±0.3%
±0.3
±0.5
7
井框与路面高差(mm)
——
5
——
8
渗水系数
——
——
SMA路面200ml/min
其他沥青混合料路面300ml/min
——
12、道路附属构筑物工程
a、立道牙（路缘石）、平石（平缘石）
●路缘石、平石应稳固，并应做到线条平直、曲线圆顺，外观洁净不污染，勾缝应严密，平石不得阻水。
●路缘石背后回填应密实，如背后回填混凝土，其配合比应符合要求。
●路缘石、平石的规格形式，几何尺寸，物理力学性能应符合设计要求。
●路缘石、平石质量允许偏差应符合下表规定：
序号
检查项目
建设部行标（CJJ1-90)
公路标准
（JTGF80/1-2004）
1
直顺度
10
10
2
相邻块高差
3
3
3
缝宽
±3
±3
4
顶面高程
±10
±10
5
外露尺寸
——
——
6
宽度（现浇）
——
±5
b、路面砖人行道
●路床和基层的压实度应满足设计要求及建设部行标（CJJ 1—90）规定。
●水泥砂浆强度应符合设计要求。
●路面砖的规格、几何尺寸、物理力学性能应符合设计要求。
●铺砌应平整、稳定、灌缝应饱满，不得有翘动现象。
●人行道与其他构筑物应接顺，不得有积水现象。
●路面砖人行道允许偏差见下表规定：
路面砖人行道允许偏差表
序号
检查项目
规定值及允许偏差（mm)
建设部行标（CJJ1-90)
1
平整度
5
2
宽度
——
3
相邻块高差
3
4
横坡
±0.3%
5
纵缝直顺度
10
6
横缝直顺度
10
7
缝宽
大方砖
——
小方砖
——
8
井框与路面高差
5
c、道路雨水口（收水口）及支管
●砌体砂浆必须嵌缝饱满、密实，其抗压强度及管材应符合设计要求。
●雨水口内壁勾缝应直顺、坚实、不得漏勾、脱落。
●井框、井箅应完整无损，安装平稳牢固。
●井周回填必须满足路基要求。
●支管应直顺，管内必须清洁，不得有错口、“舌头灰”、反坡、凹兜存水及破损现象。管头应与井壁平齐，不得有破口朝外。
●雨水管、支管允许偏差见下表：
雨水管、支管允许偏差表
序号
检查项目
规定值及允许偏差（mm)
建设部行标（CJJ1-90)
1
井宽与井壁吻合
10
2
井口高
＋10、-30
3
雨水口与路边线平行位置
20
4
井内尺寸
＋20、0
d、道路砌体工程
●砌体砂浆必须嵌缝饱满、密实，其抗压强度应符合设计要求与建设部行标（CJJ 1—90）和公路行标(JTGF 80/1—2004)规定。
●灰缝均匀整齐，缝宽符合要求，勾缝不得有脱落和漏勾。
●砌体分层错缝砌筑，咬茬应紧密，不得有通缝。
●沉降缝应直顺贯通。
●预埋件、泄水孔、反滤层、防水设施等应符合设计和相关规范要求。
●干砌石不得有松动、叠砌和浮塞。
●护底、护坡、砌体挡墙允许偏差应符合建设部行标（CJJ 1—90）和公路行标(JTGF 80/1—2004)规定。
13、排水工程监理要点
a、管沟开挖或回填应连续进行，尽快完成。施工中应防止地面水留入沟内，雨季施工时管沟挖好后不能及时进行下道工序时，应在基底标高以上留( 150—300mm )一层不挖，待下一工序开始前再清除。
b、管沟底部开挖宽度，除管道结构宽度外，应增加工作面宽度，具体应符合设计和有关规范要求。
c、管沟边坡支撑应符合设计和有关规范要求。管沟挖好后应及时进行地下结构和安装工程施工，并应经常检查坑壁的稳定情况。
d、开挖管沟时，应合理确定开挖顺序和分层开挖深度。当接近地下水位时，应先完成标高最低处的挖方。
e、管沟挖至基底标高后，应会同设计单位（或业主方）检查基底土质是否符合设计要求，并作出隐蔽工程记录。
f、管沟回填时应清除沟内积水和有机杂物。
g、管沟回填顺序，应按基底排水方向由高至低进行，并按规范要求分层夯实，压实度与设计路基要求一致。
h、管沟回填时，为防止管道中心线位移或损坏管道，应用人工先在管道周围填土夯实，并应从管道两侧同时进行，直至管顶500mm以上。在不损坏管道的情况下可采用机械回填和压实。
14、电气工程监理要点
a、要求导线、电缆的型号、规格、电压等级、截面及灯具布置必须与设计相符。
b、检查金属套管、吊架有无明显可靠的接地保护，照明线路的绝缘电阻，导线之间以及导线对地之间的绝缘电阻是否符合规范要求。
c、检查灯具的型号是否与设计相符，低于2.4m以下的灯具金属外壳部分，应做好接地或接零保护，成排的灯具的中心应横平竖直。
d、检查配电板盘及开关型号、规格、质量是否符合设计要求，定型产品必须有产品合格证，安装时板后导线应留有适当余量，长短一致，绑扎成束。
e、检查配电安装质量，如部件是否齐全，结线是否整齐，地线安装是否牢固等。
（三）质量控制中的见证点和停止点及监理要点
1、见证点：各基层铺设材料、原材料等相关工序施工前，施工单位应提前通知监理人员在约定的时间内到现场进行见证和对其实施监督，如果监理未能在约定时间内到现场进行见证和监督，则有权进行该点的相应工序施工。
2、停止点：路基各基层铺设及浇筑等相关工序的特殊过程通常是指，该施工过程或工序施工质量不易或不能通过其后的检验和试验而充分得到验证，所以必须待监理检查合格后，才能施工。
3、检查材料的供应来源，向施工单位发出指令，及时进行各项试验和测试任务，在监理人员督促下进行合同规定的试验，以及证明采用的材料、产品质量是合格的，并到达设计及规范要求。
（四）进度控制措施
1、监理工程师在施工进度控制中的任务：
监理工程师进度控制的基本任务是：从组织管理的角度采取措施，确保进度总目标——建设项目如期交工目标的合理实现。具体的有如下各项：
a、协助建设单位编写开工报
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
