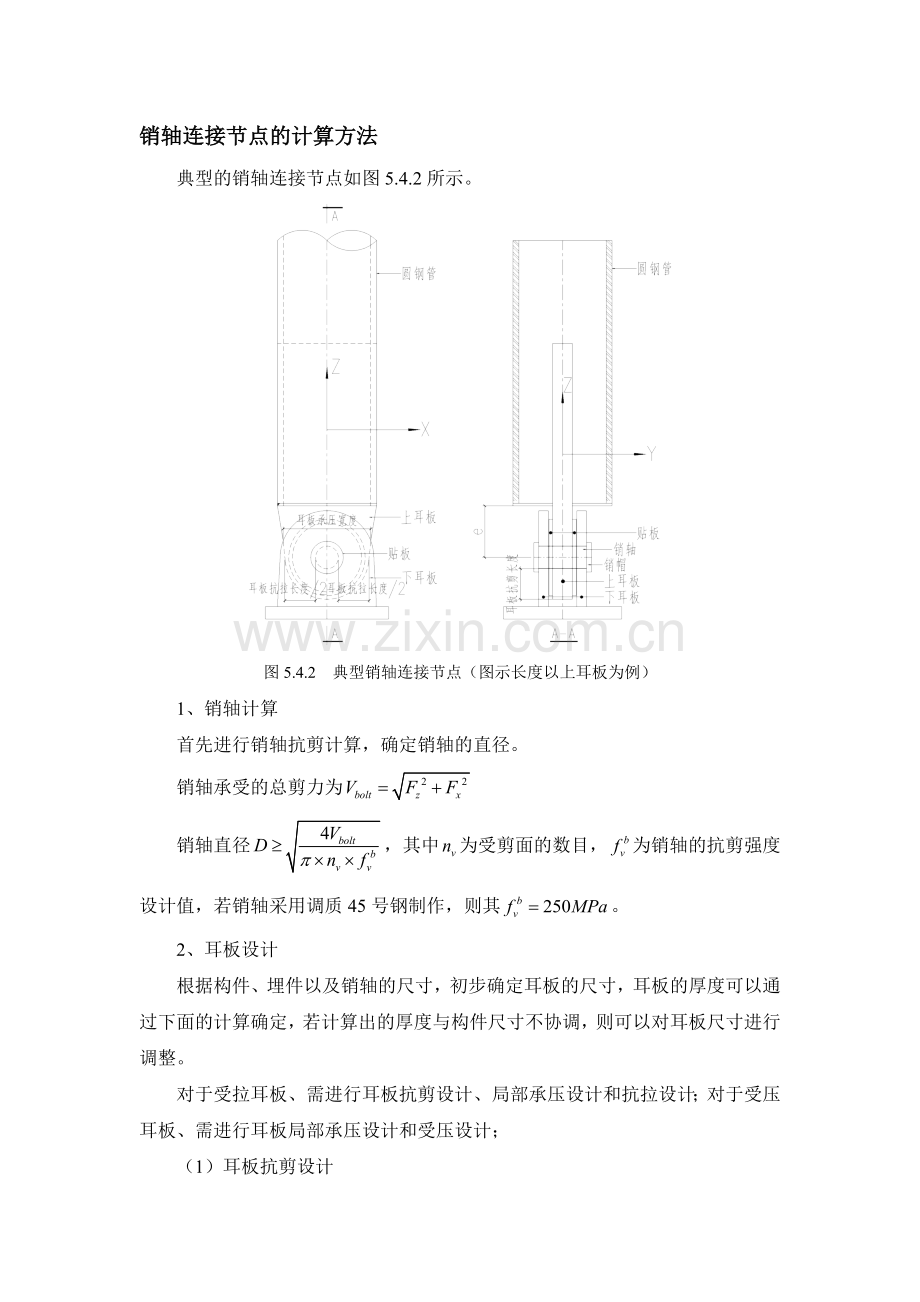

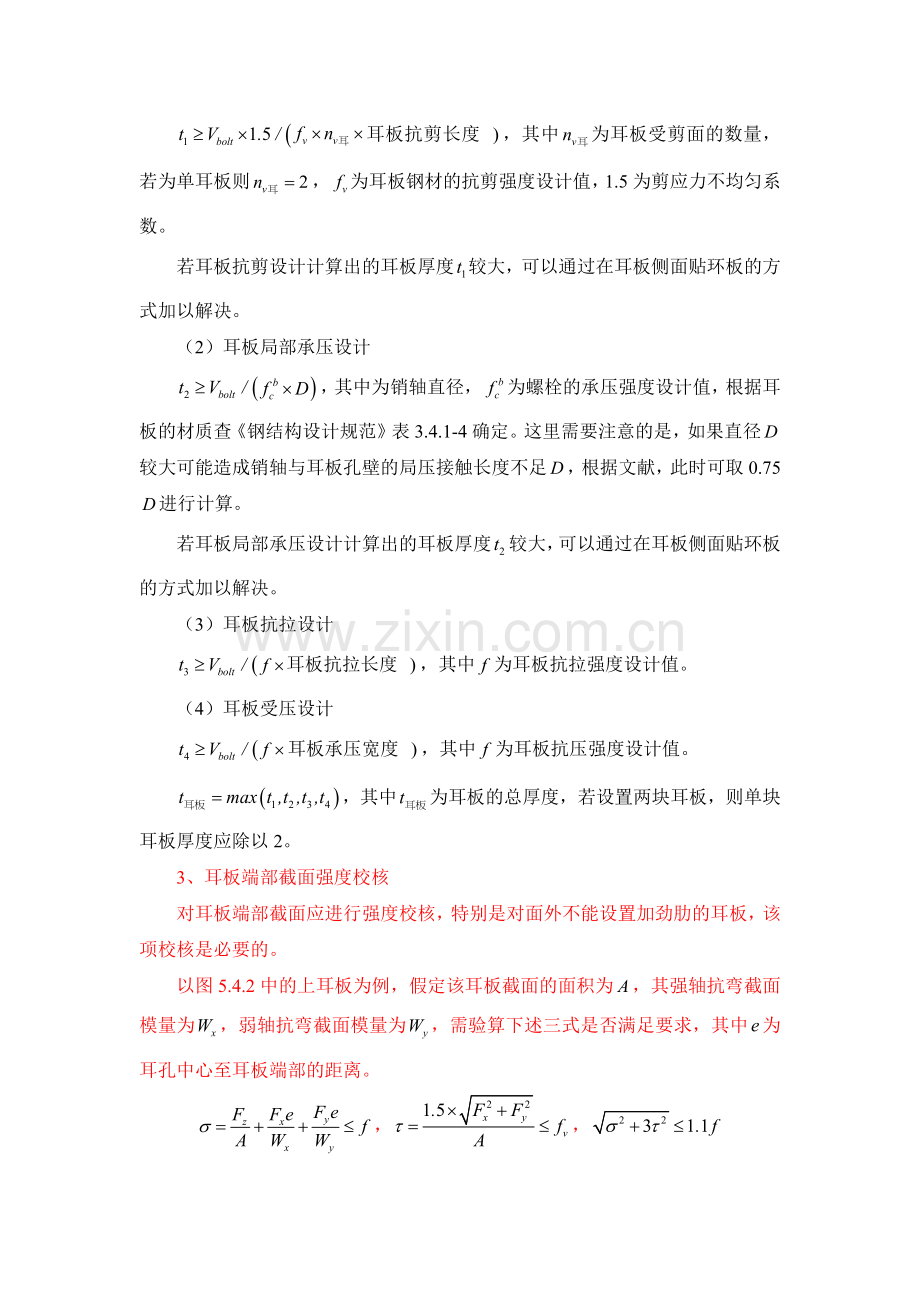

销轴连接节点的计算方法典型的销轴连接节点如图5.4.2所示。图5.4.2 典型销轴连接节点（图示长度以上耳板为例）1、销轴计算首先进行销轴抗剪计算，确定销轴的直径。销轴承受的总剪力为销轴直径，其中为受剪面的数目，为销轴的抗剪强度设计值，若销轴采用调质45号钢制作，则其。2、耳板设计根据构件、埋件以及销轴的尺寸，初步确定耳板的尺寸，耳板的厚度可以通过下面的计算确定，若计算出的厚度与构件尺寸不协调，则可以对耳板尺寸进行调整。对于受拉耳板、需进行耳板抗剪设计、局部承压设计和抗拉设计；对于受压耳板、需进行耳板局部承压设计和受压设计；（1）耳板抗剪设计耳板抗剪长度，其中为耳板受剪面的数量，若为单耳板则，为耳板钢材的抗剪强度设计值，1.5为剪应力不均匀系数。若耳板抗剪设计计算出的耳板厚度较大，可以通过在耳板侧面贴环板的方式加以解决。（2）耳板局部承压设计，其中为销轴直径，为螺栓的承压强度设计值，根据耳板的材质查钢结构设计规范表3.4.1-4确定。这里需要注意的是，如果直径较大可能造成销轴与耳板孔壁的局压接触长度不足，根据文献，此时可取0.75进行计算。若耳板局部承压设计计算出的耳板厚度较大，可以通过在耳板侧面贴环板的方式加以解决。（3）耳板抗拉设计耳板抗拉长度，其中为耳板抗拉强度设计值。（4）耳板受压设计耳板承压宽度，其中为耳板抗压强度设计值。，其中为耳板的总厚度，若设置两块耳板，则单块耳板厚度应除以2。3、耳板端部截面强度校核对耳板端部截面应进行强度校核，特别是对面外不能设置加劲肋的耳板，该项校核是必要的。以图5.4.2中的上耳板为例，假定该耳板截面的面积为，其强轴抗弯截面模量为，弱轴抗弯截面模量为，需验算下述三式是否满足要求，其中为耳孔中心至耳板端部的距离。，4、贴板与耳板的连接计算耳板抗剪设计和耳板局部承压设计计算出的耳板厚度较大，可以通过在耳板侧面贴环板的方式加以解决，其中贴板承受的剪力为，其中为单块贴板厚度，为贴板块数（假设贴板和耳板的承载力设计值相同）。贴板与耳板之间通常采用周圈角焊缝连接，有效焊脚高度，其中为焊缝周长，为角焊缝抗剪强度设计值。贴板与耳板的连接焊缝高度还需满足规范构造要求。
