河南2008对口升学机电与机制类基础课试卷及答案.doc

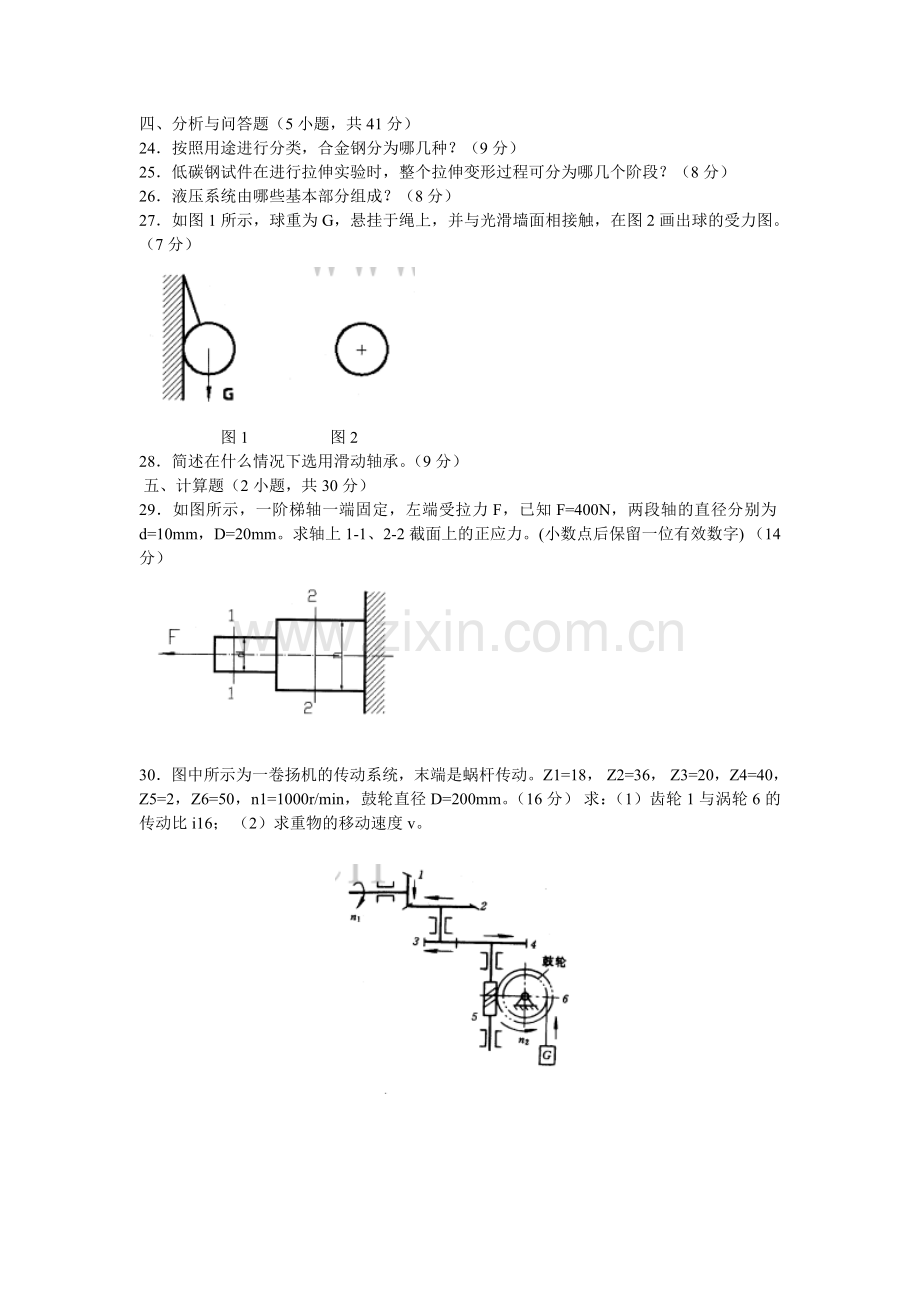

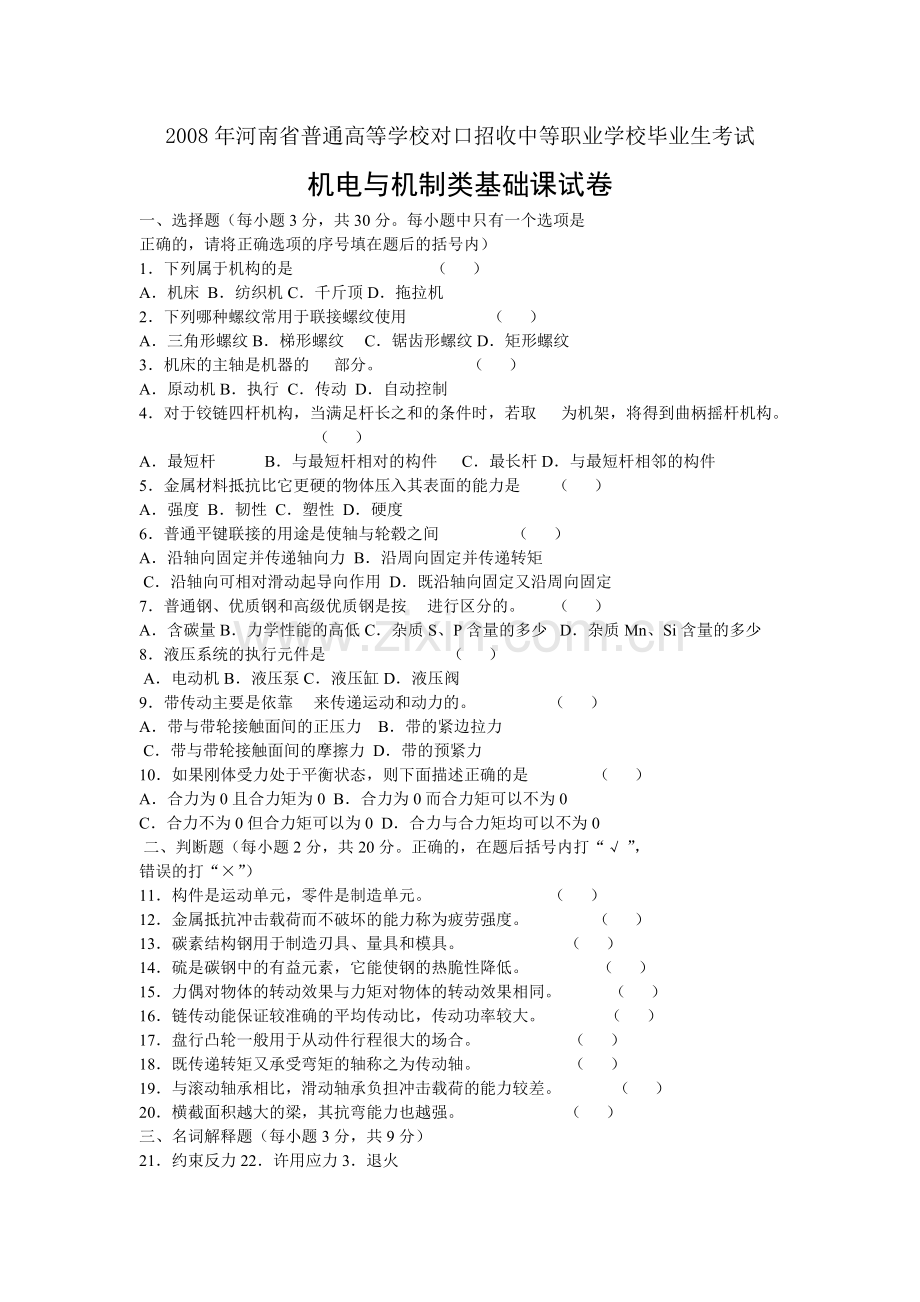

2008年河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷一、选择题（每小题3分，共30分。每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）1下列属于机构的是（）A机床B纺织机C千斤顶D拖拉机2下列哪种螺纹常用于联接螺纹使用（）A三角形螺纹B梯形螺纹C锯齿形螺纹D矩形螺纹3机床的主轴是机器的部分。（）A原动机B执行C传动D自动控制4对于铰链四杆机构，当满足杆长之和的条件时，若取为机架，将得到曲柄摇杆机构。（）A最短杆B与最短杆相对的构件C最长杆D与最短杆相邻的构件5金属材料抵抗比它更硬的物体压入其表面的能力是（）A强度B韧性C塑性D硬度6普通平键联接的用途是使轴与轮毂之间（）A沿轴向固定并传递轴向力B沿周向固定并传递转矩C沿轴向可相对滑动起导向作用D既沿轴向固定又沿周向固定7普通钢、优质钢和高级优质钢是按进行区分的。（）A含碳量B力学性能的高低C杂质S、P含量的多少D杂质Mn、Si含量的多少8液压系统的执行元件是（）A电动机B液压泵C液压缸D液压阀9带传动主要是依靠来传递运动和动力的。（）A带与带轮接触面间的正压力B带的紧边拉力C带与带轮接触面间的摩擦力D带的预紧力10如果刚体受力处于平衡状态，则下面描述正确的是（）A合力为0且合力矩为0B合力为0而合力矩可以不为0C合力不为0但合力矩可以为0D合力与合力矩均可以不为0二、判断题（每小题2分，共20分。正确的，在题后括号内打“”，错误的打“”）11构件是运动单元，零件是制造单元。（）12金属抵抗冲击载荷而不破坏的能力称为疲劳强度。（）13碳素结构钢用于制造刃具、量具和模具。（）14硫是碳钢中的有益元素，它能使钢的热脆性降低。（）15力偶对物体的转动效果与力矩对物体的转动效果相同。（）16链传动能保证较准确的平均传动比，传动功率较大。（）17盘行凸轮一般用于从动件行程很大的场合。（）18既传递转矩又承受弯矩的轴称之为传动轴。（）19与滚动轴承相比，滑动轴承负担冲击载荷的能力较差。（）20横截面积越大的梁，其抗弯能力也越强。（）三、名词解释题（每小题3分，共9分）21约束反力22许用应力3退火四、分析与问答题（5小题，共41分）24按照用途进行分类，合金钢分为哪几种？（9分）25低碳钢试件在进行拉伸实验时，整个拉伸变形过程可分为哪几个阶段？（8分）26液压系统由哪些基本部分组成？（8分）27如图1所示，球重为G，悬挂于绳上，并与光滑墙面相接触，在图2画出球的受力图。（7分）图1图228简述在什么情况下选用滑动轴承。（9分）五、计算题（2小题，共30分）29如图所示，一阶梯轴一端固定，左端受拉力F，已知F=400N，两段轴的直径分别为d=10mm，D=20mm。求轴上1-1、2-2截面上的正应力。(小数点后保留一位有效数字)（14分）30图中所示为一卷扬机的传动系统，末端是蜗杆传动。Z1=18，Z2=36，Z3=20，Z4=40，Z5=2，Z6=50，n1=1000r/min，鼓轮直径D=200mm。（16分）求：（1）齿轮1与涡轮6的传动比i16；（2）求重物的移动速度v。08年机械制图六、选择题31已知一立体的轴测图，按箭头所指的方向的视图是 （ ）A（a）B（b）C（c）D（d）32已知物体的主视图，选择正确的左视图。 （ ）A（a）B（b）C（c）D（d）33对下面四组视图，描述正确的是 （ ）（a） （b） （c） （d）A（a）、（b）正确B（b）、（c）正确C（c）、（d）正确D（a）、（d）正确34选出正确的断面图 （ ） A（a）B（b）C（c）D（d）七、尺寸标注题 35给下面的组合体标注尺寸。八、作图题 36补画组合体的主视图。37补画组合体的左视图。38补画图1、图2视图中所缺的图线。 图1 图239根据已知的主、俯视图，在指定的位置作全剖的左视图。2008年河南省普通高等学校对口招收中等职业学校毕业生考试 机电与机制类基础课试题参考答案及评分标准机械基础（130分）一、选择题（每小题3分，共30分）1C2A 3B 4D 5D6B7C8C 9C 10A二、判断题（每小题2分，共20分）11121314151617181920三、名词解释题（每小题3分，共9分）21约束反力：约束对物体的运动起限制作用的力。22许用应力：在强度计算中，允许材料所能承受的最大应力。23退火：将钢加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。四、分析与问答题（5小题，共41分）24按用途分为：合金结构钢、合金工具钢和特殊性能钢。（每个3分，共9分）25分为：弹性阶段、屈服阶段、强化阶段和局部变形阶段。（每个2分，共8分）26由四部分组成：动力部分、执行部分、控制部分和辅助部分。（每个2分，共8分）27(共7分)受力如图所示，其中F为绳子的拉力（3分），N为墙面的作用力（3分），G为重力（1分）。28（9分）在下列情况下选用滑动轴承：（每个3分，答出3个即可给满分）（1）工作转速特别高；（2）承受极大冲击和振动载荷；（3）要求特别精密；（4）装配工艺要求轴承剖分；（5）要求径向尺寸小。五、计算题（共30分）29（14分）解：1-1截面上的面积为A1=，2-2截面上的面积为A2=，5.1MPa (7分) 1.3MPa(7分) 30（16分）(1)i16=100；(8分) （2）=10r/min(4分) ，v=100.2=6.28m/min(4分) 机械制图（120分）六、选择题（每小题4分，共16分）31C32D33D34A七、尺寸标注题（共28分）35共14个尺寸，每个尺寸2分，每个尺寸标注正确即可得分，数值有偏差不扣分八、作图题（4小题，共76分）36（18分）（1）如果所补画的主视图不符合 “长对正”、 “高平齐”原则，本题不得分；（2）如果所补画的主视图整体符合 “长对正”、 “高平齐”原则，得2分；（3）其他分值分布如图。37（18分）（1）如果所补画的左视图不符合 “宽相等”、“高平齐”原则，本题不得分；（2）分值分布如图所示。38（18分）图1共10分，图2共8分分值分布如图所示。 图1 图239（22分）（1）如果所画的剖视图不符合“高平齐” ，“宽相等”原则，本题不得分；（2）外轮廓线10分；（3）内部粗实线得10分；（4）剖面线得2分。
