住宅建筑电气设计规范讲义.pdf

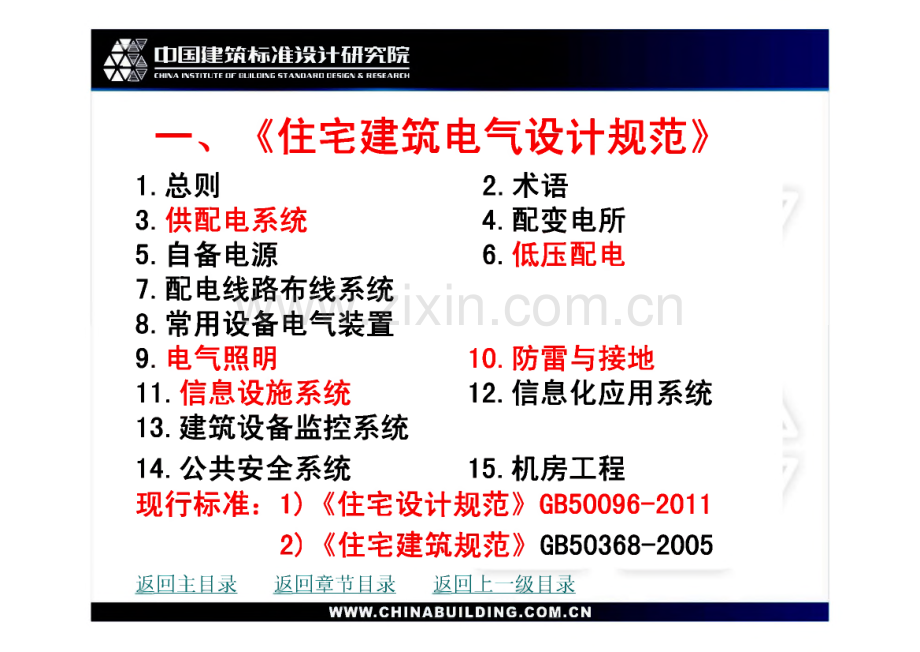

ED国建筑标准设计研究院CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH住宅建筑电气设计规范中国建筑标准设计研究院成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH一、住宅建筑电气设计规范1.总则3,供配电系统5,自备电源7.配电线路布线系统8.常用设备电气装置9.电气照明11.信息设施系统13.建筑设备监控系统2.术语4.配变电所6,低压配电10.防雷与接地12.信息化应用系统14.公共安全系统 15.机房工程现行标准：1）住宅设计规范GB50096-20112）住宅建筑规范GB50368-2005返回主目录 返回章节目录 返回上一级目录WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH第1章总则适用范围:住宅建筑电气设计包括单 体住宅建筑和住宅小区的电气设计。设计深度:应符合中华人民共和国住房 和城乡建设部现行建筑工程设计文 件编制深度规定的要求。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH第1章总则住宅建筑电气设计分为强电、弱电（智能化）两部分。强电设计包括：住宅建筑的供配电 系统、配变电所、自备电源、低压配电、配 电线路布线系统、常用设备电气装置、电气 控制、电气照明、防雷与接地；弱电（智能 化）设计包括：住宅建筑的信息设施系统、信息化应用系统、建筑设备管理系统、公共 安全系统、机房工程。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH第2章术语家居配电箱 house e I ec-d i str i butor住宅套（户）内供电电源进线及终端配电的设备箱。家居配电箱内应设置电源接入总开关电器和终端配电断路器。目前住宅户内的供电电源为AC220/38 0V,将来直流家用电器普及后，直流电源也 可能成为住宅的供电电源。所以家居配电箱的定义适用于现在的交流电源也适用于将来的直流电源。12DX603住宅小区建筑电气设计与施工图集出示例。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH第2章术语家居配线箱(HD)house tele-d i str i butor住宅套（户）内数据、语音、图像等信息传输线缆的接入及匹配的设备箱O家居控制器(HC)house control I er住宅套（户）内各种数据采集、控制、管理及通信的控制器。有线传输的家居控制器一般为定式安装，无线传输的家居控制器为移动式放置。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统负荷分级建筑规模主要用电负荷名称负荷 等级建筑高度为100m 或35层及以上的 住宅建筑消防用电负荷、应急照明、航空障碍照明、走道照明、值班照明、安防系统、电子信息 设备机房、客梯、排污泵、生活水泵一级建筑高度为 50m 100m 且 19 层34层的一类 高层住宅建筑消防用电负荷、应急照明、航空障碍照明、走道照明、值班照明、安防系统、客梯、排 污泵、生活水泵10层18层的二 类高层住宅建筑消防用电负荷、应急照明、走道照明、值班 照明、安防系统、客梯、排污泉、生活水泵、厂级成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH勘误1（第3页，表3.2.1）序 号建筑规模主要用电负荷名称.负荷 等级1建筑高度为或35层及以 上的住宅建筑消防用电负荷、应急照明、航空障 碍照明、走道照明、值班照明、安 防系统、电子信息设备机房、客梯 排污泵、生活水泵一级2建筑高度为50100m或 1934层的一类高层住 宅建筑消防用电负荷、应急照明、航空障 碍照明、走道照明、值班照明、安 防系统、客梯、排污泵、生活水泵31018层的二类高层住 宅建筑消防用电负荷、应急照明、走道照 明、值班照明、安防系统、客梯、排污泵、生活水泵二级成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH勘误2（第45页，3.2.1条文说明）第3.2.1条第3款:“，如果1934层同时 建筑高度为100m及100m以上的住宅建筑，应按 2执行；如果建筑高度为50m及以上且层数为18 及以下或层数为19建筑高度低于50m的住宅建 筑，均应按本款执行。”改为“,如果 1934层同时建筑高度为100m及100m以上的住 宅建筑，应按表3.2.1序号1执行；如果建筑高 度为50m及以上且层数为18及以下或层数为19 建筑高度低于50rli的住宅建筑，均应按表3.2.1 序号2执行。”成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统负荷分级3.2.2严寒和寒冷地区住宅建筑（小区）采用集中采暖系统时，热交换系统的用电 负荷等级不宜低于二级【条文说明】低层和多层住宅建筑一般用电负荷 为三级，严寒和寒冷地区为保障集中供暖 系统运行正常，对其系统的供电提出了要 求。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统负荷分级3.2.3 建筑高度为100m或35层及以上 住宅建筑的消防用电负荷、应急照明、航 空障碍照明、生活水泵宜设自备电源供电。【解释说明】L紧急情况下安全疏散2.正常情况下起居方便3.见5.0.1条文说明WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统电能计量表3.3.1 每套住宅用电负荷和电能表的选择套型也筑面积S(mbASM 6cB6GOW90C90。这 150用电负荷(kW)电能衣(单相)35(20)A410(40)A610(40)A【条文说明】经济适用住房、保障性住房，要求经济适用住房单套建 匕亚+4+4二供出I 士士 H”由工口修筑面积标准严格执行控制在60M左右。北京市“十一五”：廉租房一 居室401n2,两居室60m2。两限房套型建筑面积90%控制在90m2以下。平 均套型标准为80m2。表3.3.1中A套型数据适用于60M左右一居室；B套 型建筑面积按两限房套型建筑面积数值设定。3.3.2当每套住宅建筑面积大于150 M时，超出的 建筑面积可按40-50W/m2计算用电负荷。【解释说明】主要针对需求较高的人群，各地区用电习惯不一样，实 际用电指标以当地及开发商要求为准。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统-电能计量3.3.3每套住宅用电负荷不超过1 2 kW时，应采用单相电源 进户，每套住宅应配置不少于一块单相电能表。【条文说明】下列情况每套住宅配置一块电能表可能满足不了使用要求：1）当住宅户内有三相用电设备时；2）当采用电采暖等收费标准不同时；3）别墅、跃层式等面积大的住宅。3.3.4每套住宅用电负荷超过1 2kW时，宜采用三相电源进 户，电能表应能按相序计量。【条文说明】1对用电量超过12kW且没有三相用电设备的住户，规范建议采 用三相电源供电，2哥电能蓑面选用只做出了按相计量的规定，可选用一块按相 序计量的三相电能表，也可选用三块单相电能表。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统-电能计量3.3.6电能表的安装位置除应符合下列规定外，还应符合当地 仕电部门的用定1电篦表宜安装在住整套外便于查表及维护2 6层及以下宜集中安装在单元首层或地下一层3 7层及以上宜集中安装在电气竖井内；少于4户的可2-4层集中4采用预付费磁卡表，居民不宜进入电气竖井内，电能表可就 近安装在住宅套外5采用数据自动远传的电能表，安装位置应便于管理与维护6电能表箱安装在公共场所时，1）为了避免儿童触摸，暗装箱底距地宜为L 5m,2）为了减少行人磕碰，明装箱底距地宜为1.8 m；3）为了管理维修方便，安装在电气竖井内的电能表箱宜明装，箱的上沿距地不宜高于2.0mo电能表箱安装在电气竖井内或电能表间里，除占用一定 的面积外，对于人身安全和维修管理是有利的。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统负荷计算按单相配电计算时所 连接的基本户数按三相配电计算时所 连接的基本户数 需要系数 1-33-90.90-14-812-240.65-0.909-127-360.50-0.6513-2439-720.45-0.5025-12475-3000.40-0.45125-259375-6000.30-0.40260-300780-9000.26-0.30表中的需要系数值给出一个范围，供设计人员参考使用。住宅建筑因受地理环境、居住人群、生活习 惯、入住率等因素影响，需要系数很难是一个固定值,设计人员取值时应考虑当地实际工程状况。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH勘误3（第48页，表1）按单相配电计算时所 连接的基本户数按三相配电计算时所 连接的基本户数 需要系数 1-33-90.90-14-812-240.65-0.909-127-360.50-0.6513-2439-720.45-0.5025-12475-3720.40-0.45125-259375-7770.30-0.40260-300780-9000.26-0.30表中的需要系数值给出一个范围，供设计人员参考使用。住宅建筑因受地理环境、居住人群、生活习 惯、入住率等因素影响，需要系数很难是一个固定值,设计人员取值时应考虑当地实际工程状况。WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH勘误4(第49页)问题1(7)条文说明第3.4.1条第3款:4=PjSq/PJS 12856（户）A 2=PJs 4=2469（户）4 3=Pjs A=1647（户）改为：4=pjs4/A 2=PJs 4 A 3=PJS 4/PJs 2/Pjs 3PJs 1 二/Pjs 2/Pjs 38 56.8/0.9=952 X 3=8 56.8/1.04=8 23 X 3=8 56.8/1.56=549 X 38 56.8/0.9=952（户）=8 56.8/1.04=8 23（户）=8 56.8/1.56=549（户）点中国建筑标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH3供配电系统-负荷计算一台1600kVA变压器能带多少户住宅？1）单相配电300（三相配电900）基本户数及以上时,每户的计算负荷为：Pjs1=Pe Kx=3x0.3=0.9（kW）2）1600kVA变压器用于居民用电量的计算负荷为：Pjs=Se K1 K2 cos$=1600 x0.8 5x0.7 x0.9=8 56.8（kW）式中：K1-变压器负荷率85%；K2-居民用电量比例（扣除公共设施、公共照明、非居民用电量如地下设 备层、小商店等）70%；3）一台1600kVA变压器可带住宅的户数：（49页）A1=Pjs/Pjs1=8 56.8/0.9=952（户）成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH4配变电所-所址选择4.2.3当配变电所设在住宅建筑外时，配变电所的外侧与住宅建筑的外墙间距，应满足防火、防噪声、防电磁 辐射的要求，配变电所宜避开住户主要窗户的水平视线。【条文说明】配变电所离住户太近会影响居民安全及居 住环境。环境电磁波卫生标准GB917 5仍在修订中，目前没有明确的技术参数。离噪声源、电磁辐射源越远 越有利于人生安全，但实施起来有一定的难度。考虑到 住宅建筑的特殊性，建议室外配变电所的外侧与住宅建 筑外墙的间距不宜小于20m,因为10/0.4kV变压器外侧（水平方向）20m处的电磁场强度（0.1MHz30MHz频谱范围内）一般小于10V/m,处于安全范围内。返回主目录 返回章节目录 返回上一级目录CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCHHI国建筑标准设计研究院所址选择1,民规工频电 磁强度限值:4kV/m 高频一级电磁强度限值：10V/m。2.35kV时,A=4.Om,B=3.Om城市电力规划规 范GB50293-1999目录WWW.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH4配变电所-变压器选择4.3.3当变压器低压侧电压为0.4kV时，配变电所中单台变压器容量不宜大于16OOkVA,预装式变电站中单台 变压器容量不宜大于8 00kVA。【条文说明】1预装式变电站最大容量的选择,地供电局没有统一的规定，8 00kVA和1600kVA数值取值于GB500531OkV及 以下变电所设计规范修订稿。2供电半径一般为200m250m。3住宅建筑的变压器考虑其供电可靠、季节性负荷率变 化大、维修方便等因素，宜推荐采用两台变压器同时工 作的方案。比如一个别嬖区，如果计算出需要选用一台 1250 kVA的变压器，可改成选用两台630kVA的变压器。返回主目录 返回章节目录 返回上一级目录WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH5自备电源5.0.1建筑高度为100m或35层及以上的住宅 建筑宜设柴油发电机组。【条文说明】因建筑高度为100m或35层及以上的住 宅建筑，火灾时定义为特级保护对象。要保障居民 安全疏散，必须有可靠的供电电源和供配电系统等。当市电由于自然灾害等不可抗拒的原因不能供电时,如果没有自备电源，火灾时会发生危险，平时会给 居民带来极大的不便。考虑到种种综合因素，本规 范作出了宜设置柴油发电机组的规定。选用柴油发电机组还有一好处是战时可作为市电 的备用电源。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH5自备电源5.0.3应急电源装置（EPS）可作为住宅 建筑应急照明系统的备用电源，应急照明 连续供电时间应满足国家现行有关防火标 准的要求。【条文说明】应急电源装置（EPS）不宜作 为消防水泵、消防电梯、消防风机等电动 机类负载的应急电源。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电6.2.2住宅建筑每个单元或楼层宜设一 个带隔离功能的开关电器，且该开关电 器可独立设置，也可设置在电能表箱里。【条文说明】1保障检修人员的安全2缩小电气系统故障时的检修范3带隔离功能的开关电器可以选用隔离 开关也可以选用带隔离功能的断路器。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电6.2.3采用三相电源供电的住宅，套内每层或每 间房的单相用电设备、电源插座宜采用同相电源 供电。【条文说明】1为保障用电安全，在居民可同时触摸到的用电设备范 围内应采用同相电源供电。2每层采用同相供电容易理解也好操作，3每间房单相用电设备、电源插座宜采用同相电源供电 意为一个房间内2.4m及以上的照明电源不受相序限制，但一个房间内的电源插座不允许出现两个相序。返回主目录 返回章节目录 返回上一级目录m国建筑标准设计研究院CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH6低压配电-线路保护6.3.1当住宅建筑设有防电气火灾剩余电流动作 报警装置时，报警声光信号除应在配电柜上设置 外，还宜将报警声光信号送至有人值守的值班室【条文说明】1国家标准建筑物电气装置第4-42部分：安全防护 热效应保护GB 168 95.2-2005/1 EC 60364-4-42:2001 第422.3.10条规定在BE2火灾危险条件下，在必须限制 布线系统中故障电流引起火灾发生的地方，应采用剩余电流动作保护器保护，保护器的额定剩余电流动作值不超过0.5A。I EC 60364-4-42:2010版中将0.5A 改为0.3A,目前国内相应等同规范还没有出版。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电-线路保护2 一个住宅单元或一栋住宅建筑，家用电器的正常泄漏电 流是个动态值，设计人员很难计算，按面积估算相对比较 容易。3产品标准：不动作泄漏电流值为1/2额定值。表2中数据可视为一户住宅常用电器正常泄漏电流值约为5mA。一个 额定值同样是300mA的剩余电流动作保护器，如果动作电 流值为18 0mA,可以带30多户，如果动作电流值为230 mA,可以多带10户。4剩余电流保护断路器的额定电流值各生产厂家是一样的,但动作电流值各生产厂家不一样，设计人员在设计选型应 注意查询。5桂星建前防电气火灾剩余电流动作报警装置的设置与接 地型式有关，本规范只规定了报警声光信号的设置位置。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电-线路保护常用电器正常泄漏电流参考值序号电器名称泄漏电流（mA）序号电器名称泄漏电流（mA）1空调器0.88排油烟机0.222电热水器0.429白炽灯0.033洗衣机0.3210荧光灯0.114电冰箱0.1911电视机0.315计算机1.512电熨斗0.256饮水机0.2113排风机0.067微波炉0.4614电饭煲0.31返回主目录 返回章节目耒 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电-线路保护6.3.2每套住宅应设置自恢复式过、欠电压保护电器。【条文说明】1由于中性线发生故障导致低压配电系统电位偏移,引起单相用电设备烧毁2过、欠电压的发生是不可预知的，如果采用手动复位，对于户内无人或有老幼病残的住户既不方便也不安全，所以本规范规定了每套住宅应设置自恢 复式过、欠电压保护电器。3新疆地区有采用10年的经验返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH问题2(5)关于过、欠电压保护电器问题6.3.2每套住宅应设置自恢复式过、欠电压保护电器。疑问：1、有这个必要？2、国外住宅建筑的使用情况？分析、比较过吗？3、条文说明中的“中性线故障”分析，比较苍白一 一因为“中性线故障”，装设“自恢复式过、欠电压 保护电器”属于治标不治本，且其动作电压也决定只 能防范一部分故障。是否应该将工作的重点放在如何 防止“中性线故障”上？成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电一线缆选择6.4.1住宅建筑套内的电源线应选用铜材质导体。【条文说明】住宅建筑套内电源布线选用铜芯导体除考虑其 机械强度、使用寿命等因素外，还考虑到导体的载 流量与直径，铝质导体的载流量低于铜质导体。目 前住宅建筑套内86系列的电源插座面板的占多数，一般16A的电源插座回路选用2.5mm2的铜质导体电 线，如果改用铝质导体，要选用4mm2的电线。三根 4mm2电线在75系列接线盒内接电源插座面板，施工 起来比较困难。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电一线缆选择6.4.2敷设在电气竖井内的封闭母线、预 制分支电缆、电缆及电源线等供电干线，可选用铜、铝或合金材质的导体。【条文说明】供电干线不包括消防用电设 备的电源线缆。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电一线缆选择6.4.3 高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。【条文说明】明敷线缆包括电缆明敷、电缆敷设在 电缆梯架里和电缆穿保护导管明敷。阻燃类型 应根据敷设场所的具体条件选择。6.4.4 建筑高度为100m或35层及以上的住宅建筑，用于消防设施的供电干线应采用矿物绝缘电缆;建筑高度为50nl100m且19层34层的一类高 层住宅建筑，用于消防设施的供电干线应采用 阻燃耐火线缆，宜采用矿物绝缘电缆；10层 18层的二类高层住宅建筑，用于消防设施的供返回主 随M册嗫燃琳:线鼐。录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电一线缆选择6.4.5 19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。1018层的二类高层住宅建筑，公共疏散通道的应急照明宜采用低烟无卤阻燃的线缆。问题3(9)对于埋楼板暗敷的照明线路，强 调采用低烟无卤电缆。其必要性？6.4.6建筑面积小于等于60m2且为一居室的住户，进户线不应小于6mm2,照明路支线不回应小于插座路支线不应小于2.5mm2o回返回主目录 返回章节目录 返回上一级目录WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH6低压配电一线缆选择6.4.7中性导体和保护导体截面的选择应 符合表6.4.7的规定。相导体的截面S相应中性导体的 截面Sn(N)相应保护导体的最小截 面SpE(PE)SW16SN=SSpE=S1635SN-SSpe=S/2返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH勘误5(第10页，第6.4.7条)6.4.7单相负荷中性导体和保护导体截面的选择应符合表6.4.7的规定。相导体的截面S相应中性导体的 截面Sn(N)相应保护导体的最小截 面SpE(PE)SW16SN-SSpE=S1635Sn二SSpe=S/2返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统-导管7.2.3导管暗敷设要求：1楼板内，不应大于楼板厚度的1/32垫层内，不应大于垫层厚度的1/23同时，外护层厚度不应小于15mm4消防设备线缆保护导管暗敷时，外护层厚度不应小于 30mm o【条文说明】外护层厚度为线缆保护导管外侧与建筑物、构筑物 表面的距离。返回主目录 返回章节目录 返回上一级目录WWW.CHINABUILDING.COM.CNED国建筑标准设计研究院CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH7配电线路布线系统-导管颔新在仙电腕,触树悔）物博船械MW81739返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统-导管7.2.4 当电源线缆导管与采暖热水管同层敷设 时，电源线缆导管宜敷设在采暖热水管的下面,并不应与采暖热水管平行敷设。电源线缆与采 暖热水管相交处不应有接头。【条文说明】当采暖系统是地面辐射供暖或低温热水地 板辐射供暖时，考虑其散热效果及对电源线的 影响，电源线导管最好敷设于采暖水管层下混 凝土现浇板内。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统-导管7.2.5 与卫生间无关的线缆导管不得进入和穿过 卫生间。卫生间的线缆导管不应敷设在0、1区内,并不宜敷设在2区内。【条文说明】装有浴盆或淋浴的卫生间，按离水源从近到远的距离分为0、1、2、3U!个区,个区的具体划分参见国家标准建筑物电气装置 第7部分：特殊装置或场所的要求 第701节：装有浴盆或淋 浴的场所GB 16895.13-2002 IEC60364-7-701:1984(2006)o返回主目录 返回章节目录 返回上一级目录ED国建筑标准设计研究院CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH淋浴场所的区域划分返叵淋浴盆九讴J 2区|3K有固定隔墙的淋浴无盆淋浴有固定隔墙的无盆淋浴成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统-竖井7.4.1 电气竖井内可采取电缆直敷、导管、线槽、电缆 桥架及封闭式母线等明敷设布线方式。当穿管管径不大 于电气竖井壁厚的1/3时，线缆可穿导管暗敷设于电气竖 井壁内。7.4.2 当电能表箱设于电气竖井内时，电气竖井内电源 线缆宜采用导管、金属线槽等封闭式布线方式。【条文说明】电能表箱如果安装在电气竖井内，非电气专业人员 有可能打开竖井查看电能表，为保障人生安全，竖井内 AC 50V以上的电源线缆宜采用保护槽管封闭式布线。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统-竖井7.4.3 电气竖井应在每层设维护检修门，并宜加 门锁或门控装置。维护检修门的耐火等级不应低 于丙级，并应向公共通道开启。【条文说明】1为了保证住宅建筑的用电安全及电气设备的维 护，防窃电和防非电气专业人员进入。2门控装置包括门磁、电力锁等出入口控制系统。3检修门的高X宽尺寸不宜小于1.8mX0.6m。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH7配电线路布线系统一室外7.5.1当沿同一路径敷设的室外电缆小于或等于6 根时，宜采用铠装电缆直接埋地敷设。在寒冷地 区，电缆宜埋设于冻土层以下。【条文说明】电缆直埋的电缆数量，电力工程电缆设计 规范GB 50217-2007第5.2.2条规定35kV及以下 的电力电缆少于6根，民用建筑电气设计规范 JGJ 16-2008第&7.2条规定为小于或等于8根。本规范根据住宅建筑的特性及上述条款规定为小 于或等于6根。返回主目录 返回章节目录 返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH8常用设备电气装置-电梯8.2.1住宅建筑电梯的负荷分级应符合本规范第3.2 节的规定。8.2.2高层住宅建筑的消防电梯应由专用回路供电，高层住宅建筑的客梯宜由专用回路供电。【条文说明】如果受条件限制，客梯可与其它动力共 用电源。注：民始9.4.1：一类高层为应。8.2.3电梯机房内应至少设置一组单相两孔、三孔电 源插座，并宜设置检修电源。【条文说明】消防电梯和客梯机房可合用检修电源，检修电源至少预留一个三相保护开关电器。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH8常用设备电气装置-电动门8.3.2.电动门的所有金属构件及附属电气设备 的外露可导电部分，均应可靠接地。8.3.3对于设有火灾自动报警系统的住宅建筑,疏散通道上安装的电动门，应能在发生火灾时自动开启。【条文说明】疏散通道上的电动门包括住宅建筑的出入口处、住宅小区的出入口处等。成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH8常用设备电气装置-家居配电箱8.4.1每套住宅应设置不少于一个家居配电箱,家居配电箱宜暗装在套内走廊、门厅或起居室 等便于维修维护处，箱底距地高度不应低于1.6m o【条文说明】1不低于1.6m是为了检修、维护方便。2双排家居配电箱底距地1.8m位置偏高不好操 作。3建议单排箱暗装时箱底距地宜为1.8m,双排箱暗装时箱底距地宜为1.6叱 家居配电箱明装 时箱底距地应为1.8叫m国建筑标准设计研究院CHIMA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH8常用设备电气装置-家居配线箱8.4.3家居配电箱应装设同时断开相线和中性线的电源 进线开关电器，供电回路应装设短路和过负荷保护电器,连接手持式及移动式家用电器的电源插座回路应装设剩 余电流动作保护器。【条文说明】每套住宅可在电能表箱或家居配电箱处设 电源进线短路和过负荷保护，一般情况下一处设过流、过载保护，一处设隔离器，但家居配电箱里的电源进线 开关电器必须能同时断开相线和N线，单相电源进户时 应选用双极开关，三相电源进户时应选用四极开关。8.4.4柜式空调的电源插座回路应装设剩余电流动作 保护电器，分体式空调的电源插座回路宜装设剩余电流置回章节目录返回上一级目录成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH8常用设备电气装置-其他8.5.1 1）电源插座的数量不少于表8.5.1;2）14的 数量不包括5的电源插座数量;3）起居室空调器电源 插座只预留一种方式;4）厨房插座的预留量不包括做 饭采用电能源。序号名称设置要求数量1起居室（厅）、兼起居的卧室单相两孔、三孔电源插座232卧室、书房单相两孔、三孔电源插座223厨房IP54型单相两孔、三孔电源插座224卫生间IP54型单相两L、三孔电源插座5洗衣机、冰箱、排油烟机、排 风机、空调器、电热水器 单相三孔电源插座成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH问题4（2）表8.5.1厨房、卫生间要求“IP54型单相两孔、三孔电源插座”；孩5.3点衣机、耳体式空调、电热水器及厨房的电源 插座宜选用带开关控制的电源插座，未封闭阳台及洗 衣机应选用防护等级为IP54型电源插座。厨房、卫生间插座有必要采用IP54吗？（有）防溅是指插座不接插头，盖着盖儿的时候，如果插上 了插头，而此时盖子由于插头形状可能不能复位，还 有IP54一说吗？（有）所以，要保证的是。区1区之内不出现插座，而不是限 制插座类别，即规定距离，而不是要求产品本身如何一成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH问题4(2)IP54：外壳防护等级GB4208-2008防尘4：可抵御直径超过L 0mm的体物质臼防尘5：有限进入（无有害堆积物）防水3：可经受呈60 垂直角的水花的直接喷射防水4：可经受任何方向射来的水花-允许有限的进入成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH问题5(1)问题1JGJ242-2011第8.5.4条规定厨房厨电设备安装高度宜 为1.0-1.3m,第8.5.1条规定要采用IP54级防护插座,而GB 50055-2011通用用电设备配电设计规范 8.0.6插座的形式和安装要求应符合下列规定：4在 潮湿场所，应采用具有防溅电器附件的插座，安装高 度距地不应低于L 5m o请问：厨房是潮湿场所吗？（不是）如是，那么1.0-1.3m肯定不符合GB 50055-2011 o如不是，有必要 采用IP54吗？（有）WWW.CHINABUILDING.COM.CN成嘉HI国建前标准设计研究院、磔CHINA INSTITUTE OF BLIILDIMG STAMOARD DE51Gz&RESEARCH8常用设备电气装置-其他8.5.2起居室（厅）、兼起居的卧室、卧室、书房、厨房和卫生间的单相两孔、三孔电源插座宜选用10A的电源插座。对于洗衣机、冰箱、排油烟机、排风机、空调器、电热水器等单台单相家用电器，应根据其额定功率选用 单相三孔10A或16A的电源插座。【条文说明】单台单相家用电器额定功率为2kW-3kW时,电源插座宜选用单相三孔16A电源插座；单台单相家用电器额定功率小于2kW时，电源插座宜选用单相三孔10A 电源插座。家用电器因其负载性质不同、功率因数不同,所以计算电流也不同，同样是2kW,电热水器的计算电 流约为9A,空调器的计算电流约为11A。设计人员设计 时应根据家用电器的额定功率和特性选择10A、16A或其 他规格的电源插座。HI国建筑标准设计研究院CHINA INSTITUTE OF BLILDIIVG STANDARD DESIGN&RESEARCH问题6关于16A、10A电源插座问题GB50055-93通用用电设备配电设计规范8.0.5第2款 规定，插座的额定电流：已知使用设备者，应大于设备额 定电流的1.25倍；未知使用设备者，不应小于5A。1）8.5.2条文说明的解释（2kW电加热,额定电流为9.09A：可用10A电源插座的误导作用，条文说明存在
