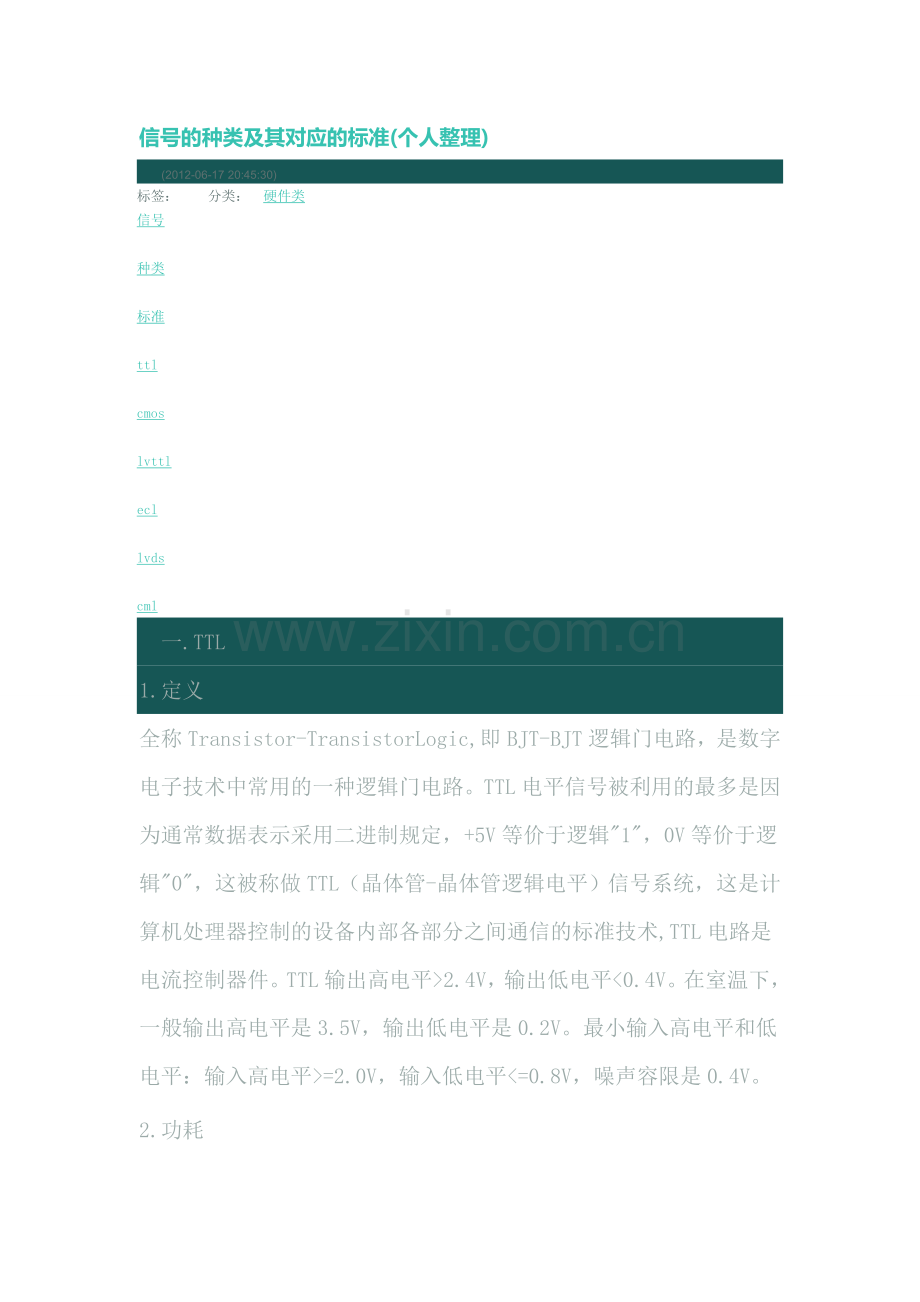

信号的种类及其对应的标准(个人整理)
 (2012-06-17 20:45:30)
标签：
信号

种类

标准

ttl

cmos

lvttl

ecl

lvds

cml
分类： 硬件类
 一.TTL
1.定义
全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路。TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术,TTL电路是电流控制器件。TTL输出高电平>2.4V，输出低电平<0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
2.功耗
TTL门电路的功耗比较大，约为十毫瓦，在输出信号发生跳变时，TTL门电路会产生数值较大的尖峰电流，引起较大的动态功耗。
3.速度
TTL门门电路的速度较高，高于CMOS门电路，影响TTL门电路工作速度的因素是电路内部管子的开关特性，电路结构及内部的各电阻阻值。电阻数值越大，工作速度越低，管子的开关时间越长，门的工作速度越低。门的速度主要体现在输出波形相对于输入波形上有传输的时延TPD,假设空载的功耗为P，则速度-功耗积=TPD*P,这是器件性能的一个重要的指标，其值越小则表明其器件的性能越好
4.其他
TTL门电路中输入端负载特性：悬空时相当于输入端接高电平。因为这是可以看做是输入端接一个无穷大的电阻；在门电路输入端串联10K电阻后再输入低电平，输入端出现的是高电平而不是低电平。因为TTL门电路的输出段负载特性，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平。
电路  非门：

当A输入低电平，晶体管T工作于截止区，T关断，L输出高电平，负载电流从VCC流到RC再到负载最后流入地，负载流过RC将产生压降，使电路输出高电平电压下降，所以要获得理想的负载特性，RC越小越好；
当A输入高电平，晶体管T工作在饱和区，负载电流和RC上的电流同时流入T的集电极，使输出低电平电压上升，为了减少RC的电流，RC越大越好。
与非门：

 二.CMOS
1.定义：CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体，场效应管就是有这种材料做成，所以CMOS电路一般由场效应管构成。在CMOS电路中，1逻辑电平电压接近于电源电压，0逻辑电平接近于0V，一般来说，Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。CMOS的逻辑电平范围比较大（5—15V），抗干扰性强，具有很宽的噪声容限。与TTL电路不同，CMOS电路是电压控制器件。
2.功耗
CMOS门电路的功耗很低，其静态功耗约为几十纳瓦。CMOS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片就越热。CMOS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，否则电流一直在增大，这种现象就是锁定效应。当产生锁定效应时，CMOS的内部电流能达到40mA以上，很容易烧毁芯片。
3.速度
与TTL电路不同，影响CMOS电路工作速度的主要因素在于电路的外部，即负载电容CL, CL是主要影响器件工作速度的原因。由CL所决定的影响CMOS门的传输延时约为几十纳秒，这个速度比TTL电路慢
4.其他
CMOS电路是电压控制器件，它的输入阻抗很大，对信号的捕捉能力很强，所以，不用的管教不能悬空，要接上上拉电阻或下拉电阻给它一个稳定的电平，当接长信号传输线时，在CMOS电路端接匹配电阻。
5.电路 非门：

Vi="0"时：VGSn=0，VGSp=-VDD ，P管导通，n管截止VO="1"=VDD；Vi="1"时：VGSn=Vi，VGSp=0 Þ n管导通，p管截止 Þ VO="0"（=0V）
与非门：

或非门：

LVTTL
LVTTL： (Low Voltage TTL)，低电平式晶体管-晶体管逻辑电路。顾名思义，就是以低电平驱动的TTL电路。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
LVTTL与TTL类似，这里不再累述。

三.ECL
ECL(Emitter Coupled Logic）即发射极耦合逻辑电路，也称电流开关型逻辑电路。它是利用运放原理通过晶体管射极耦合实现的门电路。ECL电路的逻辑摆幅较小（仅约 0.8V ，而 TTL 的逻辑摆幅约为 2.0V ），当电路从一种状态过渡到另一种状 态时，对寄生电容的充放电时间将减少，这也是 ECL电路具有高开关速度的重要原因。但逻辑摆幅小，对抗干扰能力不利。由于单元门的开关管对是轮流导通的，对整个电路来讲没有"截止"状态，所以单元电路的功耗较大。 从电路的逻辑功能来看， ECL 集成电路具有互补的输出，这意味着同时可以获得两种逻辑电平输出，这将大大简化逻辑系统的设计。
ECL集成电路的开关管对的发射极具有很大的反馈电阻，又是射极跟随器输出，故这种电路具有很高的输入阻抗和低的输出阻抗。射极跟随器输出同时还具有对逻辑信号的缓冲作用。在所有数字电路中，它工作速度最高，其平均延迟时间tpd可小至1ns。ECL电路是由一个差分对管和一对射随器组成的，所以输入阻抗大，输出阻抗小，驱动能力强，信号检测能力高，差分输出，抗共模干扰能力强。但是由于单元门的开关管对是轮流导通的，对整个电路来讲没有"截止"状态，所以电路的功耗较大。
电路：两输入或门/或非门：

分析：整个电路可分为三大部分：电流开关、定偏电压源、射随器输出。
1：电流开关：
由T1、T2及负载电阻RC1、RC2， 耦合电阻RE构成，完成"或"及"或非"功能。RP为下拉电阻。
当A、B开路时 ：VE=VBB-VBE2
设A、B至少有一个高电平，则VE上升，T2截止，VC1为低电平,VC2输出高电平
此时： VE=VOH-VBE1 VC1=0V=高电平，VC2=-α2IE2RC2
设A，B全为低电平，T1截止，T2导通,VC1高电平,VC2低电平
VC2=0V=高电平，VC1=-α1IE1RC1=低电平，所以：VC1=（A+B）' ,VC2=A+B

2：射随器输出
由T3，T4，RO1，R02构成。加射随器首先解决了负载能力问题。其次，降低了输出电平：
VOH=-VBE
VOL=-αIERC-VBE
设 VBE3=VBe4
IEIRC1=IE2RC2
则两个输出端"0" "1"电平分别等值
 现在分析耦合问题
设：VA=VOH=-VBE
则：VC1=-αIE1RC1
VCB=- α IE1RC1+VBE
根据非饱和要求，应有VCB≥O
- α IE1RC1+VBE ≥O
（- α IERC-VBE）+VBE≥-VBE
VOL-VOH≥-VBE
VOH-VOH≥VBE
于是：ECL电路逻辑摆幅小于VBE。
 3．参考电压源VBB：
由 R1、R2、D1、D2、T5构成。
考虑单输入端ECL单元
当VA=VBB时，T1、T2导通能力相当
VC1=VC2 Vor=Vnor
此时，VA微弱的变化将使输出电平确定。
因此可以认为：

最佳抗干扰设计：

当温度变化时，VOH ，VL变化，于是VBB应跟随变化。
将VOH ，VL代入：VBB = - VBE
这就是对参考电源的要求
分析参考电压源

当D采用BE结，适当地选了以R1, R2数值。
可使VBB保持在高、低电平的中点。
ECL电路的高速性能可以从以下几个方面反映出来：
A：逻辑摆幅小，节点电流充放电幅度小，时间短。
B：晶体管不进入饱和，无存贮时间。
C：定偏管T2工作于共基极状态，输入管T1基极电位变化幅度小，相当于定偏管电流作为输入信号，通过射极传递到集电极，故T1类似于共基使用，频响好。
四.LVDS
LVDS（Low Voltage Differential Signal）即低电压差分信号，LVDS接口又称RS644总线接口，是20世纪90年代才出现的一种数据传输和接口技术。
LVDS的典型工作原理如图1所示。最基本的LVDS器件就是LVDS驱动器和接收器。LVDS的驱动器由驱动差分线对的电流源组成，电流通常为3.5 mA。LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100 Ω的匹配电阻，并在接收器的输入端产生大约350 mV的电压。当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑"1"和逻辑"0"状态。

LVDS的电特性，包括：低摆幅（约为350 mV）；低压摆幅，恒流源电流驱动，把输出电流限制到约为3.5 mA左右，使跳变期间的尖峰干扰最小，因而产生的功耗非常小。这允许集成电路密度的进一步提高，即提高了PCB板的效能，减少了成本；具有相对较慢的边缘速率，LVDS具有高速、超低功耗、低噪声和低成本的优良特性.LVDS使用注意：可以达到600M以上，PCB要求较高，差分线要求严格等长，差最好不超过10mil(0.25mm)。100欧电阻离接收端距离不能超过500mil，最好控制在300mil以内。

 五.CML
CML即Current Mode Logic，也就是电流模式逻辑，CML电路主要靠电流驱动，可以说CML是所有高速数据接口形式中最简单的一种，它的输入与输出是匹配好的，从而减少了外围器件，使用时直接连接就可以，基本上不需要在IC外面做匹配，此特点使单板硬件设计更简单，单板看起来更简洁，CML的摆幅较小，功耗比较低。
    CML输出结构：

         如上图所示，CML的输出电路形式是一个差分对，该差分对的集电极电阻为50ohm，输出信号的高低电平切换是靠共发射极差分对的开关控制的，差分对的发射极到地的恒流源典型值为16mA，假定CML的输出负载为一50ohm上拉电阻，则单端CML输出信号的摆幅为VCC ~ VCC-0.4V。在这种情况下，差分输出信号摆幅为800mV，共模电压为VCC-0.2V。若CML输出采用交流耦合至50ohm负载，这时的直流阻抗由集电极电阻决定，为50ohm，CML输出工模电压变为VCC-0.4V，差分信号摆幅仍为800mV。
    CML波形：

   CML的输入一般都是片内匹配好的，50ohm上拉到VCC，而且大部分是交流耦合。
   CML的输入结构：

CML的摆幅一般在600mV-100mV之间，典型值为800mV。
  CML逻辑参数：

CML的优点是功耗低，速度高，但是驱动能力不如LVPECL，传输距离也没有ECL远。
