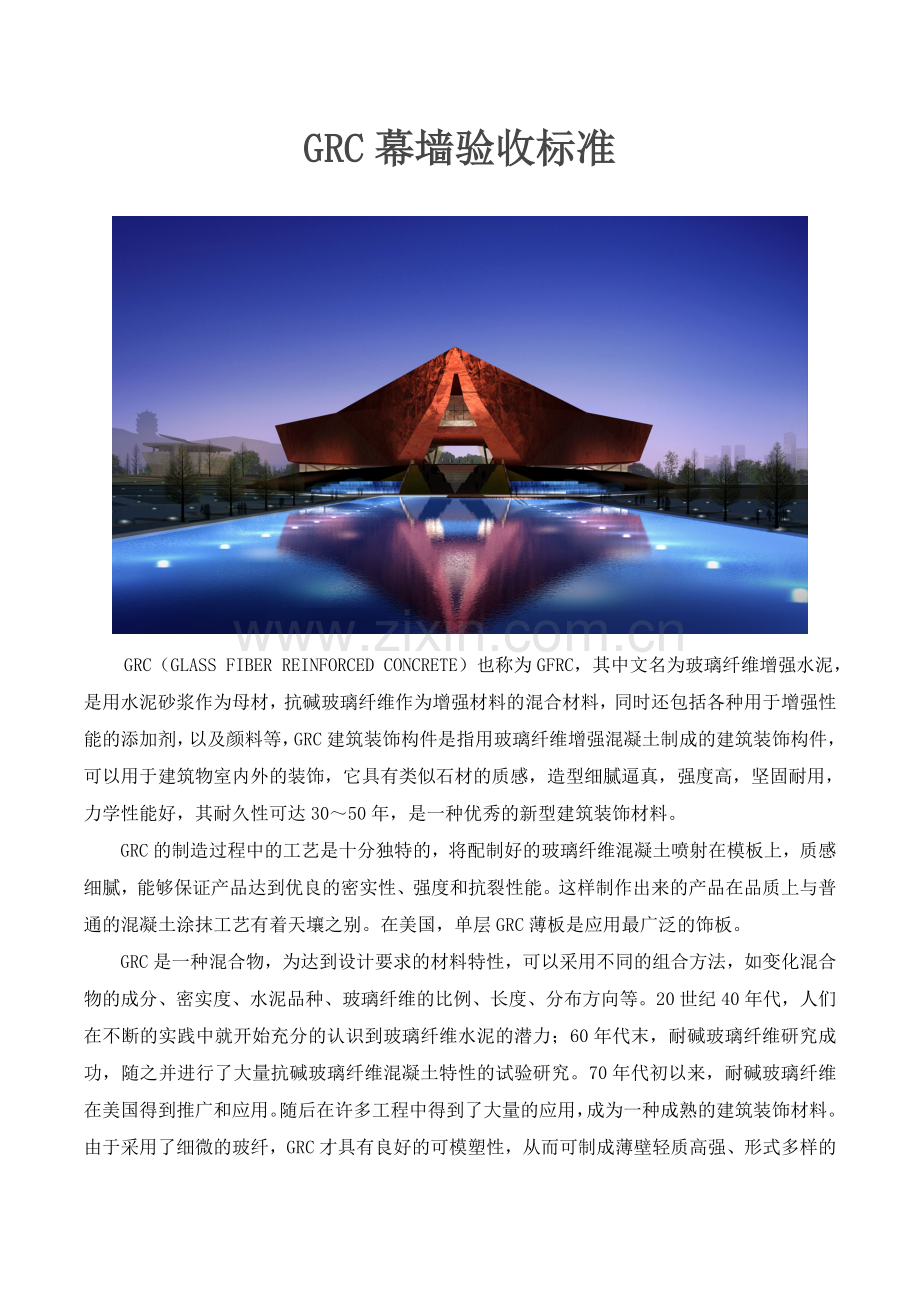

GRC幕墙验收标准

GRC（GLASS FIBER REINFORCED CONCRETE）也称为GFRC，其中文名为玻璃纤维增强水泥，是用水泥砂浆作为母材，抗碱玻璃纤维作为增强材料的混合材料，同时还包括各种用于增强性能的添加剂，以及颜料等，GRC建筑装饰构件是指用玻璃纤维增强混凝土制成的建筑装饰构件，可以用于建筑物室内外的装饰，它具有类似石材的质感，造型细腻逼真，强度高，坚固耐用，力学性能好，其耐久性可达30～50年，是一种优秀的新型建筑装饰材料。
GRC的制造过程中的工艺是十分独特的，将配制好的玻璃纤维混凝土喷射在模板上，质感细腻，能够保证产品达到优良的密实性、强度和抗裂性能。这样制作出来的产品在品质上与普通的混凝土涂抹工艺有着天壤之别。在美国，单层GRC薄板是应用最广泛的饰板。
GRC是一种混合物，为达到设计要求的材料特性，可以采用不同的组合方法，如变化混合物的成分、密实度、水泥品种、玻璃纤维的比例、长度、分布方向等。20世纪40年代，人们在不断的实践中就开始充分的认识到玻璃纤维水泥的潜力；60年代末，耐碱玻璃纤维研究成功，随之并进行了大量抗碱玻璃纤维混凝土特性的试验研究。70年代初以来，耐碱玻璃纤维在美国得到推广和应用。随后在许多工程中得到了大量的应用，成为一种成熟的建筑装饰材料。由于采用了细微的玻纤，GRC才具有良好的可模塑性，从而可制成薄壁轻质高强、形式多样的建筑装饰构件（欧式、现代、室内、庭院、雕塑工艺品）。

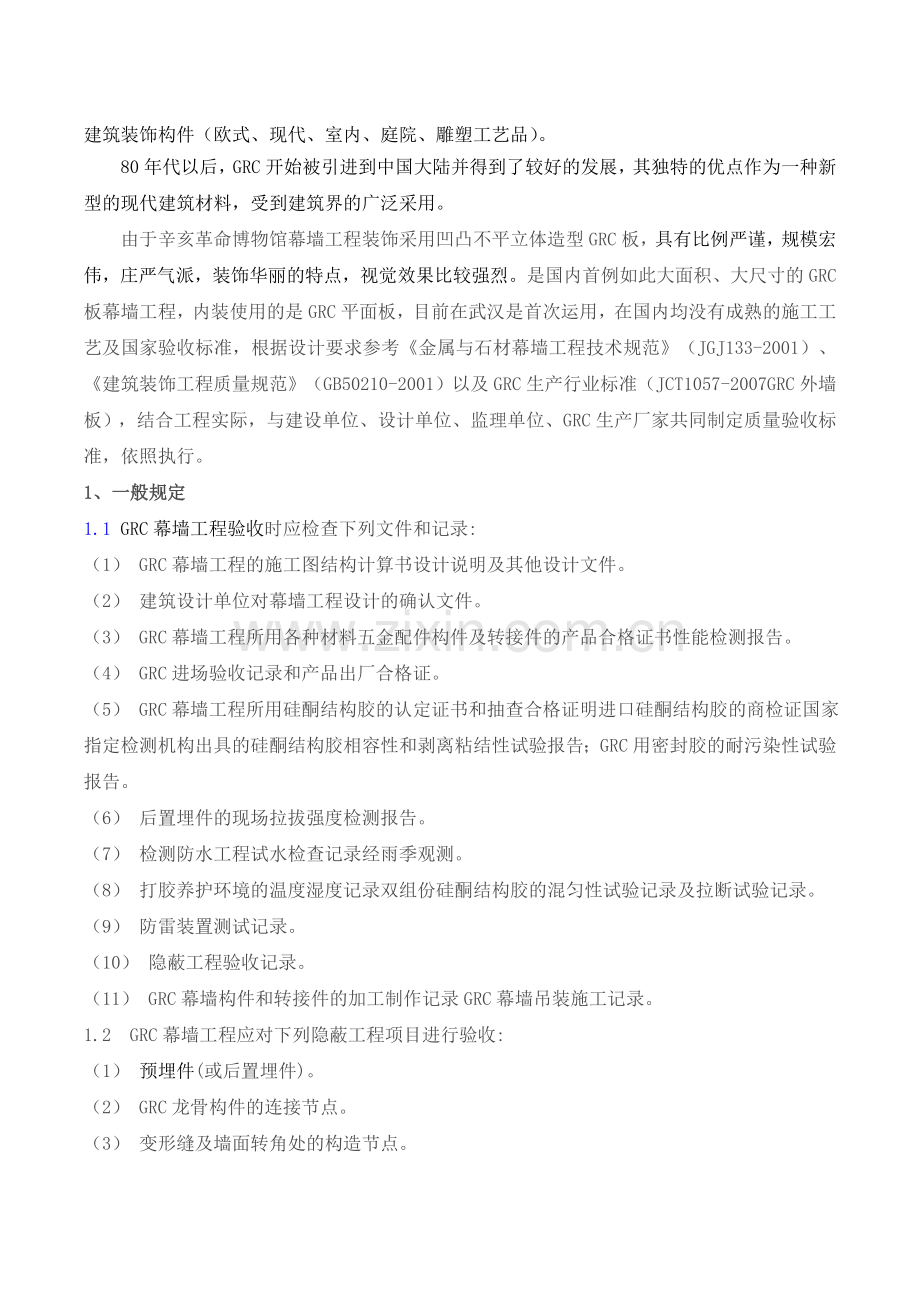

80年代以后，GRC开始被引进到中国大陆并得到了较好的发展，其独特的优点作为一种新型的现代建筑材料，受到建筑界的广泛采用。
由于辛亥革命博物馆幕墙工程装饰采用凹凸不平立体造型GRC板，具有比例严谨，规模宏伟，庄严气派，装饰华丽的特点，视觉效果比较强烈。是国内首例如此大面积、大尺寸的GRC板幕墙工程，内装使用的是GRC平面板，目前在武汉是首次运用，在国内均没有成熟的施工工艺及国家验收标准，根据设计要求参考《金属与石材幕墙工程技术规范》（JGJ133-2001）、《建筑装饰工程质量规范》（GB50210-2001）以及GRC生产行业标准（JCT 1057-2007GRC外墙板），结合工程实际，与建设单位、设计单位、监理单位、GRC生产厂家共同制定质量验收标准，依照执行。
1、一般规定
1.1 GRC幕墙工程验收时应检查下列文件和记录:
（1） GRC幕墙工程的施工图结构计算书设计说明及其他设计文件。
（2） 建筑设计单位对幕墙工程设计的确认文件。
（3） GRC幕墙工程所用各种材料五金配件构件及转接件的产品合格证书性能检测报告。
（4） GRC进场验收记录和产品出厂合格证。
（5） GRC幕墙工程所用硅酮结构胶的认定证书和抽查合格证明进口硅酮结构胶的商检证国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；GRC用密封胶的耐污染性试验报告。
（6） 后置埋件的现场拉拔强度检测报告。
（7） 检测防水工程试水检查记录经雨季观测。
（8） 打胶养护环境的温度湿度记录双组份硅酮结构胶的混匀性试验记录及拉断试验记录。
（9） 防雷装置测试记录。
（10） 隐蔽工程验收记录。
（11） GRC幕墙构件和转接件的加工制作记录GRC幕墙吊装施工记录。
1.2 GRC幕墙工程应对下列隐蔽工程项目进行验收:
（1） 预埋件(或后置埋件)。
（2） GRC龙骨构件的连接节点。
（3） 变形缝及墙面转角处的构造节点。
（4） 幕墙防雷装置。
1.3检验批应按下列规定划分:
（1）相同设计材料工艺和施工条件的GRC幕墙工程每500至1000 m2 应划分为一个检验批不足500m2 也应划分为一个检验批。
（2） 同一单位工程的不连续的GRC幕墙工程应单独划分检验批。
（3） 对于异型或有特殊要求的GRC幕墙检验批的划分应根据GRC幕墙的结构工艺特点。
1.4检查数量应符合下列规定:
每个检验批每100m2应至少抽查一处每处不得小于10m2。
1.5幕墙及连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。
1.6主体结构与连接件的各种连接及GRC面板的安装必须符合设计要求，安装必须牢固。
1.7 GRC幕墙工程特殊节点处理应保证使用功能和装饰的效果。
2、主控项目
2.1 GRC构件必须符合设计要求，保证整体效果。
（1）转接件：使用Q235钢，设计抗拉强度≥215 N/mm，设计抗剪强度≥125 N/mm表面热镀锌，除非标示，所有角焊脚最少4mm高，设计焊缝强度为=160 N/mm。
检验方法:观察尺量检查检查产品合格证书性能检测报告材料进场验收记录。
（2） GRC装饰构件：
a、 产品尺寸误差，符合企业标准。
序号
项目
允许偏差（mm）
1
厚度
≤±2.0
2
长、宽
≤±5
3
直径
≤5
4
对角线
≤3
5
连接件中心距
≤±2
b、 纤维含量：产品总重的4%～5%。
c、 密度：干密度≥1800kg/m3。
d、 28天LOP（标准比例极限）≥7MPa。
e、 28天MOR（标准抗弯强度）≥18MPa。
f、 颜色：按建筑师的样板标准。
检验方法:观察尺量检查检查产品合格证书性能检测报告材料进场验收记录。
2.2 GRC的造型立面分格颜色、光泽、花纹和图案应符合设计要求
检验方法:观察
2.3 GRC板卡槽的数量深度位置尺寸应符合设计要求。
检验方法:检查进场验收记录或施工记录
2.4 GRC幕墙主体结构上的转接件的位置数量及固定的化学锚栓的拉拔力必须符合设计要求。
检验方法:检查拉拔力检测报告和隐蔽工程验收记录。
2.5 GRC幕墙的转接件与GRC面板的连接必须符合设计要求，安装必须牢固。
检验方法:手扳检查检查隐蔽工程验收记录
2.6 连接件的防腐处理应符合设计要求。
检验方法:检查隐蔽工程验收记录
2.7 GRC幕墙的防雷装置必须与主体结构防雷装置可靠连接。
检验方法:观察检查隐蔽工程验收记录和施工记录
2.8 各种结构变形缝墙角的连接节点应符合设计要求和技术标准的规定。
检验方法:检查隐蔽工程验收记录和施工记录
2.9 GRC板表面和板缝的处理应符合设计要求。
检验方法:观察
2.10 GRC幕墙的板缝注胶应饱满密实连续均匀无气泡板缝宽度和厚度
应符合设计要求和技术标准的规定。
检验方法:观察尺量检查检查施工记录
2.11 GRC幕墙应无渗漏。
检验方法:在易渗漏部位进行淋水检查
3、一般项目
3.1 GRC幕墙表面应平整洁净无污染缺损和裂痕颜色和花纹应协调一致
无明显色差无明显修痕。
检验方法:观察
3.2 GRC板接缝应横平竖直宽窄均匀阴阳角石板压向应正确板边合缝应顺直上下口应平直石材面板上洞口槽边应套割吻合边缘应整齐。
检验方法:观察尺量检查
3.3 GRC幕墙的密封胶缝应横平竖直深浅一致宽窄均匀光滑顺直。
检验方法:观察
3.4 GRC幕墙上的滴水线雨水槽流水坡向应正确顺直。
检验方法:观察用水平尺检查
3.5每平方米GRC面板的表面质量和检验方法应符合下表的规定。
每平方米GRC面板的表面质量和检验方法
序号
检查项目
质量要求
检验方法
1
明显污染和尺寸＞10mm的轻微磕伤
不允许
观察
2
尺寸≤10mm的轻微磕伤
≤2条
用钢尺检查
3
表面污染
污染总面积 ≤100mm2
用钢尺检查
3.6 GRC平面板安装的允许偏差和检验方法应符合下边的规定：
GRC平板幕墙安装的允许偏差和检验方法
序号
检查项目
允许偏差(mm)
检验方法
1
幕墙垂直度
幕墙高度≤30m
10
用经纬仪检查
30m＜幕墙高度≤60m
15
60m＜幕墙高度≤90m
20
幕墙高度＞90m
25
2
幕墙水平度
3
用水平仪检查
3
板材立面垂直度
3
用水平仪检查
4
板材上沿水平度
2
用1m水平尺和钢直尺检查
5
相邻板材板角错位
1
用钢直尺检查
6
幕墙表面平整度
3
用垂直检查尺检查
7
阳角方正
4
用直角检查尺检查
8
接缝直线度
4
用钢直尺检查
9
GRC构件平面位置
6（每3米）
非累积计算、用经纬仪、水平仪检查
10
GRC装接件锚固点和洞口位置
3
用经纬仪、水平仪检查
11
GRC板接缝间的平整度
1
用水平仪检查
12
GRC板拼缝宽度
6
用钢直尺检查
13
GRC转接件埋件位置
6
用经纬仪、水平仪检查

GRC凹凸立体板幕墙安装的允许偏差和检验方法
序号
检查项目
允许偏差(mm)
检验方法
1
幕墙水平度
4
用水平仪检查
2
板材立面垂直度
4
用水平仪检查
3
板材上沿水平度
4
用1m水平尺和钢直尺检查
4
相邻板材板角错位
4
用钢直尺检查
5
接缝直线度
4
用钢直尺检查
6
GRC板拼缝宽度
6
用钢直尺检查

设计单位盖章： 建设单位盖章：

监理单位盖章： 施工单位盖章：

GRC板生产厂家盖章：

2010年6 月8日
