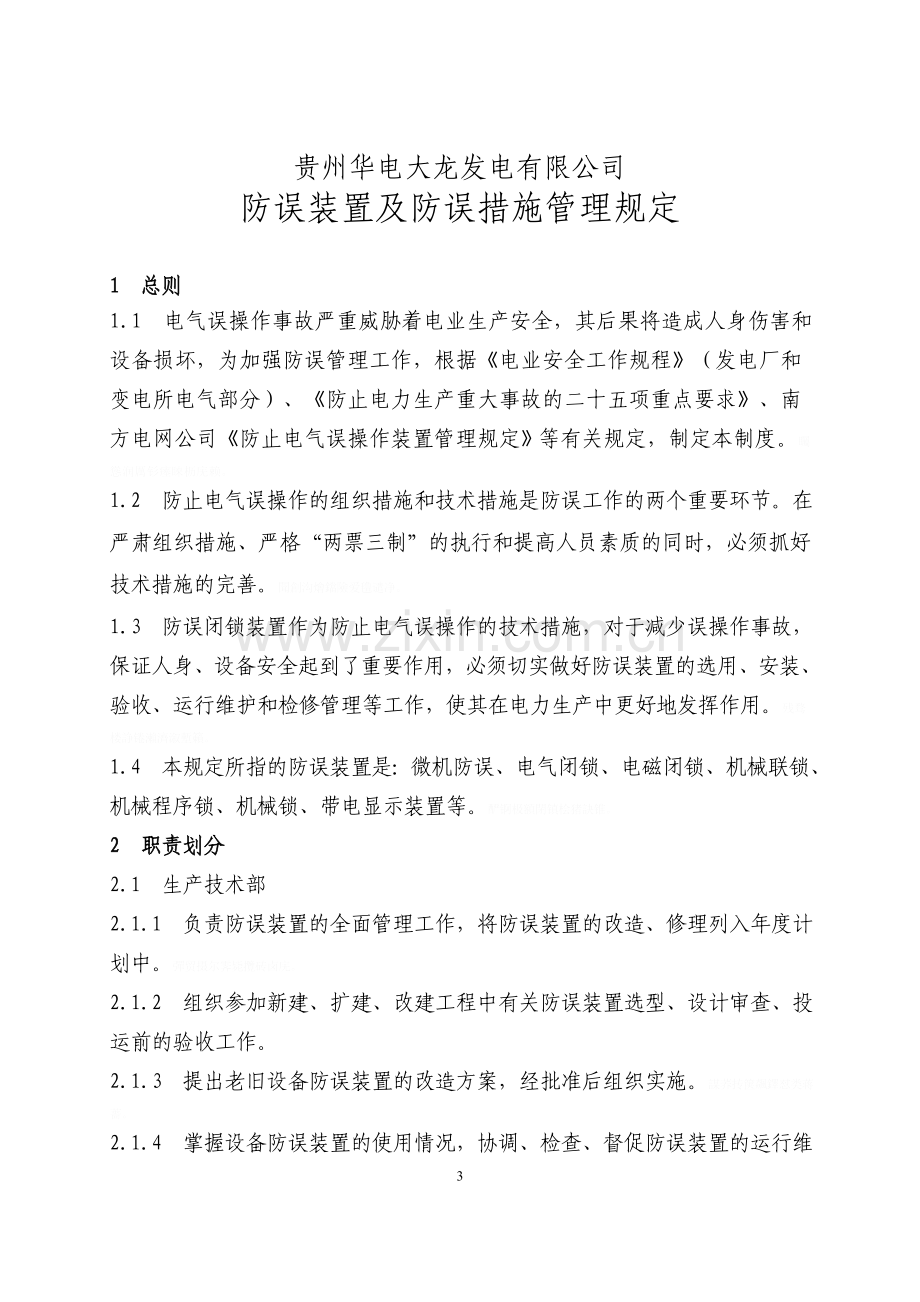

贵州华电大龙发电有限公司防误装置及防误措施管理规定1 总则1.1 电气误操作事故严重威胁着电业生产安全，其后果将造成人身伤害和设备损坏，为加强防误管理工作，根据电业安全工作规程（发电厂和变电所电气部分）、防止电力生产重大事故的二十五项重点要求、南方电网公司防止电气误操作装置管理规定等有关规定，制定本制度。矚慫润厲钐瘗睞枥庑赖。1.2 防止电气误操作的组织措施和技术措施是防误工作的两个重要环节。在严肃组织措施、严格“两票三制”的执行和提高人员素质的同时，必须抓好技术措施的完善。聞創沟燴鐺險爱氇谴净。1.3 防误闭锁装置作为防止电气误操作的技术措施，对于减少误操作事故，保证人身、设备安全起到了重要作用，必须切实做好防误装置的选用、安装、验收、运行维护和检修管理等工作，使其在电力生产中更好地发挥作用。残骛楼諍锩瀨濟溆塹籟。1.4 本规定所指的防误装置是：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。酽锕极額閉镇桧猪訣锥。2 职责划分2.1 生产技术部2.1.1 负责防误装置的全面管理工作，将防误装置的改造、修理列入年度计划中。彈贸摄尔霁毙攬砖卤庑。2.1.2 组织参加新建、扩建、改建工程中有关防误装置选型、设计审查、投运前的验收工作。2.1.3 提出老旧设备防误装置的改造方案，经批准后组织实施。謀荞抟箧飆鐸怼类蒋薔。2.1.4 掌握设备防误装置的使用情况，协调、检查、督促防误装置的运行维护、检修消缺工作。厦礴恳蹒骈時盡继價骚。2.1.5 组织编写防误工作总结，组织对防误装置进行定期评价。2.1.6 组织电气误操作事故的调查分析，组织制定反事故措施。茕桢广鳓鯡选块网羈泪。2.1.7 监督落实新建、扩建、改建工程中必须有完整的防误装置设计施工图，设计施工图中应明确现场防误锁具选用的类型，防误装置的设计应满足本规定要求。鹅娅尽損鹌惨歷茏鴛賴。2.1.8 监督落实新建、扩建、改建工程的电气设备，防误装置必须同步设计、同步施工、同步投运。2.2 发电部2.2.1 负责防误装置的日常运行维护和正确使用，防误装置列入正常设备巡视范围，每月对机械锁具加油一次。籟丛妈羥为贍偾蛏练淨。2.2.2 熟悉防误装置的性能和使用方法，编制防误装置的使用说明，并负责运行人员的培训。預頌圣鉉儐歲龈讶骅籴。2.2.3 督促现场操作人员正确使用防误装置，发现防误装置异常或损坏，按设备缺陷管理流程进行处理，并采取临时补救措施。渗釤呛俨匀谔鱉调硯錦。2.2.4 负责所有防误装置的钥匙管理，按规定放置和启用。铙誅卧泻噦圣骋贶頂廡。2.2.5 参加新建、扩建、改建工程中有关防误装置选型、设计审查、投运前的验收工作。2.2.6 及时向生产技术部反映防误装置的使用情况，参加防误装置改造方案的确定。擁締凤袜备訊顎轮烂蔷。2.2.7 编写防误运行工作总结，对防误装置进行定期定级。贓熱俣阃歲匱阊邺镓騷。2.2.8 编写防误反事故措施，制订防误工作管理规定的实施细则，经审批后认真实施。2.2.9 建立防误装置运行台帐。坛摶乡囂忏蒌鍥铃氈淚。2.3 设备管理部2.3.1 负责公司所有防误装置的维护检修工作，合理配备备品备件，并建立检修维护台帐。2.3.2 负责微机防误系统、机械程序锁、微机防误机械锁、扇形片、临时接地锁、二次防误罩等防误设备的维护修理工作。蜡變黲癟報伥铉锚鈰赘。2.3.3 负责防误电气锁及其回路、开关把手、带电显示器、设备机械防误装置等防误设备的维护修理工作。買鲷鴯譖昙膚遙闫撷凄。2.3.4 结合年度检修，对防误装置进行检查检修维护工作。綾镝鯛駕櫬鹕踪韦辚糴。2.3.5 参加新建、扩建、改建工程中有关防误装置选型、设计审查、投运前的验收工作。2.3.6 编写防误检修工作总结，对防误装置进行定期定级。驅踬髏彦浃绥譎饴憂锦。3 运行管理3.1 严格执行操作票制度。3.2 执行“六有、八步骤”。3.2.1 生产现场“六有”：3.2.1.1 有考试合格并经领导批准公布的操作人员的名单。3.2.1.2 有现场设备的明显标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的色标。猫虿驢绘燈鮒诛髅貺庑。3.2.1.3 有与现场设备和运行方式一致的系统模拟图。3.2.1.4 有完善的现场运行规程。3.2.1.5 有准确的调度指令和合格的操作票。3.2.1.6 有合格的操作工具、安全用具和设施（包括对号放置接地线的专用装置），电气设备应有完善的防误装置。锹籁饗迳琐筆襖鸥娅薔。3.2.2 操作过程坚持“八个步骤”：3.2.2.1 操作人员按调度预先下达的操作任务（操作步骤）正确填写操作票。3.2.2.2 审票并经防误系统模拟预演正确。3.2.2.3 操作前明确操作目的，做好危险点分析和预控。3.2.2.4 调度正式发布操作指令及发令时间。3.2.2.5 操作人员检查核对设备名称、编号和状态。3.2.2.6 按操作票逐项唱票、复诵、监护、操作，确认设备状态变位并勾票。3.2.2.7 向调度汇报操作结束及时间。3.2.2.8 做好记录，并使系统模拟图与设备状态一致，然后签销操作票。3.3 加强继电保护装置现场管理。3.3.1 保护装置的投切或定值更改，按值班调度员以定值单要求与现场核对并按指令执行，然后在各自的定值单上签写核对日期、投用时间、双方姓名。構氽頑黉碩饨荠龈话骛。3.3.2 设备大修后按调度部门要求与现场及时核对继电保护整定单（书）及保护的实际状态。3.3.3 继电保护装置的现场工作应严格执行继电保护及安全自动装置现场工作保安规定。3.4 发电部负责防误装置的运行管理。3.4.1 防误装置正常情况下严禁解锁操作。防误装置的解锁工具（钥匙）或备用解锁工具（钥匙）要有保管、使用制度。輒峄陽檉簖疖網儂號泶。3.4.2 防误装置发生异常时，应立即停止操作，及时报告运行值班负责人，在查明原因，确认操作无误，经相关负责人同意后，方可进行解锁操作，并作好记录。尧侧閆繭絳闕绚勵蜆贅。3.4.3 当防误装置确因故障处理和检修工作需要，必须使用解锁工具（钥匙）时，需经相关负责人同意，做好相应的安全措施，并在专人监护下使用。识饒鎂錕缢灩筧嚌俨淒。3.4.4 在危及人身、电网、重要设备安全且确须解锁的紧急情况下，可以对断路器进行解锁操作，但事后要及时做好记录并汇报。凍鈹鋨劳臘锴痫婦胫籴。3.4.5 防误装置整体停用应经公司主管领导的批准，同时，要有经审批的相应防止电气误操作的有效措施，并加强操作监护。恥諤銪灭萦欢煬鞏鹜錦。3.4.6 运行值班人员（或操作人员）应熟悉防误管理规定和实施细则，并做到“三懂二会”（懂防误装置的原理、性能、结构；会操作、维护），经考试合格上岗。鯊腎鑰诎褳鉀沩懼統庫。3.4.7 防误装置应列入运行巡视内容，并定期维护。防误装置的缺陷应与主设备的缺陷同等对待。3.4.8 微机防误装置内驻一、二次设备的防误操作规则必须经公司生产技术部、发电部、设备管理部、安全监察部会同审核，并经主管领导批准后方可投入运行。硕癘鄴颃诌攆檸攜驤蔹。3.4.9 建立防误装置的台帐，台帐的内容应包括防误主机、电脑钥匙、编码锁具、通讯设备等硬件设备的型号、数量，防误装置的竣工图；软件部分应包含防误主机运行软件版本、防误逻辑的软件版本；防误装置投运后的运行维护记录，故障记录等。阌擻輳嬪諫迁择楨秘騖。4 施工、检修管理4.1 在新建、扩建、改建工程施工以及各项检修工作中，工作人员应严格执行“工作票”制度，严肃组织措施，防止流于形式。氬嚕躑竄贸恳彈瀘颔澩。4.2 运行值班员负责做好施工地点的安全隔离措施，施工、检修和调试等作业人员不得擅自变动现场任何安全隔离措施。釷鹆資贏車贖孙滅獅赘。4.3 设备安装调试结束后，经施工单位申请，公司组织由生产、安监、施工（调试）、监理等有关单位进行验收，验收合格后方可投运。怂阐譜鯪迳導嘯畫長凉。4.4 运行部门应在新设备投运前完成有关运行规程以及人员培训等生产准备工作。验收电气操作，必须执行监护制。谚辞調担鈧谄动禪泻類。4.5 设备管理部负责防误装置的检修管理。4.5.1 安排主设备年度检修计划时，要同时安排相应防误装置的检修项目。4.5.2 定期检查防误装置的检修完成情况。4.5.3 要保证防误装置易耗品有合适的备品备件，定期对防误装置备品备件的数量和是否完好进行检查。5 防误装置的选型、安装、验收投运5.1 防误装置的选型应满足本规定第6条的总体技术要求。5.2 新建和技改项目防误装置按要求进行招投标，生产技术部、发电部、设备管理部、安全监察部等相关人员参加评标，严格把好防误装置产品选型入口关。嘰觐詿缧铴嗫偽純铪锩。5.3 防误装置的现场安装调试由施工单位负责，公司必须指定专人进行施工现场进行工作监护。5.4 防误装置的现场安装人员必须熟悉电业安全工作规程（发电厂和变电所电气部分），并经考试合格。熒绐譏钲鏌觶鷹緇機库。5.5 防误装置安装调试结束后，应有完整的安装调试报告。5.6 新投运防误装置验收工作由生产技术部负责组织，安全监察部、发电部、设备管理部等部门参加。6 防误系统的技术原则和使用原则6.1 防止电气误操作的装置可以由下列装置共同实现：微机防误装置、电气闭锁、机械联锁、机械锁、带电显示装置等。鶼渍螻偉阅劍鲰腎邏蘞。6.2 防误系统必须实现以下功能：6.2.1 “五防”功能：防止误分、误合断路器，带负荷拉、合隔离开关，带电挂（合）接地线（接地刀闸），带接地线（接地刀闸）合断路器（隔离开关），误入带电间隔。纣忧蔣氳頑莶驅藥悯骛。6.2.2 防止电气二次设备误操作：防止继电保护及安全自动装置的误（漏）投或误停（包括压板）；防止控制回路空开或熔丝的误（漏）投。颖刍莖蛺饽亿顿裊赔泷。6.2.3 防止操作顺序错误、操作跳项或漏项。6.3 微机防误系统。6.3.1 防误主机上必须有完善的模拟图，能够实现所有一、二次设备的模拟操作。一次系统模拟图应形象地表示出包括开关、刀闸、一次熔丝、网门、地线等在内的所有可能操作的一次设备。二次系统模拟图应形象地表示出包括保护压板、二次熔丝等在内的二次设备。通过实遥信或虚遥信，模拟图能直观、适时表示出设备的实际状态。濫驂膽閉驟羥闈詔寢賻。6.3.2 微机开票子系统：6.3.2.1 运行人员能够根据防误主机的实时一次模拟图与二次模拟图，利用鼠标开列操作票。6.3.2.2 能够方便地调用操作术语库所包含的操作术语填写操作票。6.3.2.3 开列的倒闸操作票包含完整的一、二次设备操作项目，并应符合防误主机内所存一、二次设备操作规则的要求。銚銻縵哜鳗鸿锓謎諏涼。6.3.2.4 应能根据填写的操作票在主机上进行包括一、二次设备操作在内的模拟预演，防误主机应能对运行人员操作过程的问题，进行语音提示。挤貼綬电麥结鈺贖哓类。6.3.2.5 对经模拟预演正式生成的操作票编号进行必要管理，保证微机生成后的每张操作票只有一个编号，不重复，不能修改。未正式生成的操作票应能方便修改。赔荊紳谘侖驟辽輩袜錈。6.3.2.6 微机开票系统操作权限实行分级管理。6.3.3 电脑钥匙：6.3.3.1 模拟预演后，防误主机能把正确的操作票（一次、二次操作项目）输出并存贮到电脑钥匙。6.3.3.2 现场操作过程中，对与操作票不符的操作，电脑钥匙通过逻辑程序和编码锁的配合实现强制闭锁并以语音提示及液晶显示方式警告操作人员的错误操作。塤礙籟馐决穩賽釙冊庫。6.3.3.3 操作结束后，能正确向防误主机提供 “虚遥信”对位，保证主机一次模拟图、二次模拟图与现场的实际状态一致。裊樣祕廬廂颤谚鍘羋蔺。6.3.3.4 电脑钥匙应具备操作追忆、操作票浏览、适时时钟等功能。6.3.4 具备与自动化系统通讯接口功能。防误主机通过串口或网络与监控主机或RTU通讯，获取断路器及电动刀闸的实时位置信息，可对监控主机的遥控操作和现场就地操作进行五防控制，可向监控系统（RTU）提供包括开关、刀闸、地刀、网门、临时地线等虚遥信量，确保监控系统及时刷新其状态。仓嫗盤紲嘱珑詁鍬齊驁。6.3.5 一、二次设备操作规则库应包含有：“五防”规则，具有线路侧验电、就地或远方操作等特殊运行方式的操作规则，二次设备操作规则。规则库应能有权限的维护，维护方法简单可靠。绽萬璉轆娛閬蛏鬮绾瀧。6.3.6 操作术语库包含调度规程所列操作术语，供填写操作票时调用。6.3.7 历史操作票数据库用于保存和管理正式生成使用的操作票。6.3.8 具备操作票统计功能，可以按操作人员、班组等条件进行操作统计。6.3.9 后台管理系统。防误后台管理机能自动调取防误主机操作票系统数据，后台机与防误主机之间有可靠的安全防护屏障，后台管理机能对防误主机设备进行信息备份。骁顾燁鶚巯瀆蕪領鲡赙。6.3.10 防误主机不能和办公自动化系统合用，严禁与因特网互联，网络安全要求等同于电网实时控制系统。瑣钋濺暧惲锟缟馭篩凉。6.3.11 防误装置所用的直流电源回路应与继电保护、控制回路的电源分开，使用的交流电源应是不间断供电系统。鎦诗涇艳损楼紲鯗餳類。6.3.12 对开关、刀闸、一次熔丝、网门、地线等一次设备的操作应有防走空功能。6.3.13 满足国家行业标准微机型防止电气误操作装置通用技术条件。6.4 对于就地、远方均能操作的断路器，为防止现场操作或检修试验时走错间隔误断合开关，断路器就地控制回路应串入电编码锁进行闭锁，同时必须满足不影响远动操作回路。栉缏歐锄棗鈕种鵑瑶锬。6.5 “五防”功能中除防止误分、误合断路器可采用提示性方式，其他“四防”必须采用强制性方式。6.6 成套的高压开关设备，必须具有机械联锁或电气闭锁。手车式开关柜出线侧宜装有带电显示装置，带电显示装置应具有自检功能，并与线路侧接地刀闸实行联锁，在自检功能完好情况下可代替人工验电操作。辔烨棟剛殓攬瑤丽阄应。6.7 配电装置有倒送电源时，间隔网门应装有带电显示装置的强制闭锁。6.8 防误装置应有专用的解锁工具（钥匙）。6.9 防误装置的结构应简单、可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。6.10 防误装置不影响断路器、隔离开关等设备的主要技术性能（如分合闸时间、速度、操作传动方向角度等）。峴扬斕滾澗辐滠兴渙藺。6.11 断路器和隔离开关电气闭锁回路严禁用重动继电器，必须直接用断路器和隔离开关的辅助接点。6.12 配电装置改造加装防误装置时，应优先采用电气闭锁和微机防误。6.13 新建、改建、扩建工作防误装置应优先采用单元电气闭锁回路加微机防误系统的方案。单元电气闭锁系指一个电气回路设备纵向（开关、刀闸、地刀）之间操作的联锁，不包括隔离刀闸与母线地刀之间的联锁及开关旁代、倒母线等操作过程中电气设备横向之间的联锁。詩叁撻訥烬忧毀厉鋨骜。6.14 防误装置应选用符合产品标准、功能齐全并经国家相关部门鉴定合格通过的产品。7 附则7.1 本制度由生产技术部解释。7.2 本制度从2009年10月1日起执行。11
