ABAQUS-单元生死-运用.doc

(完整版)ABAQUS-单元生死-运用

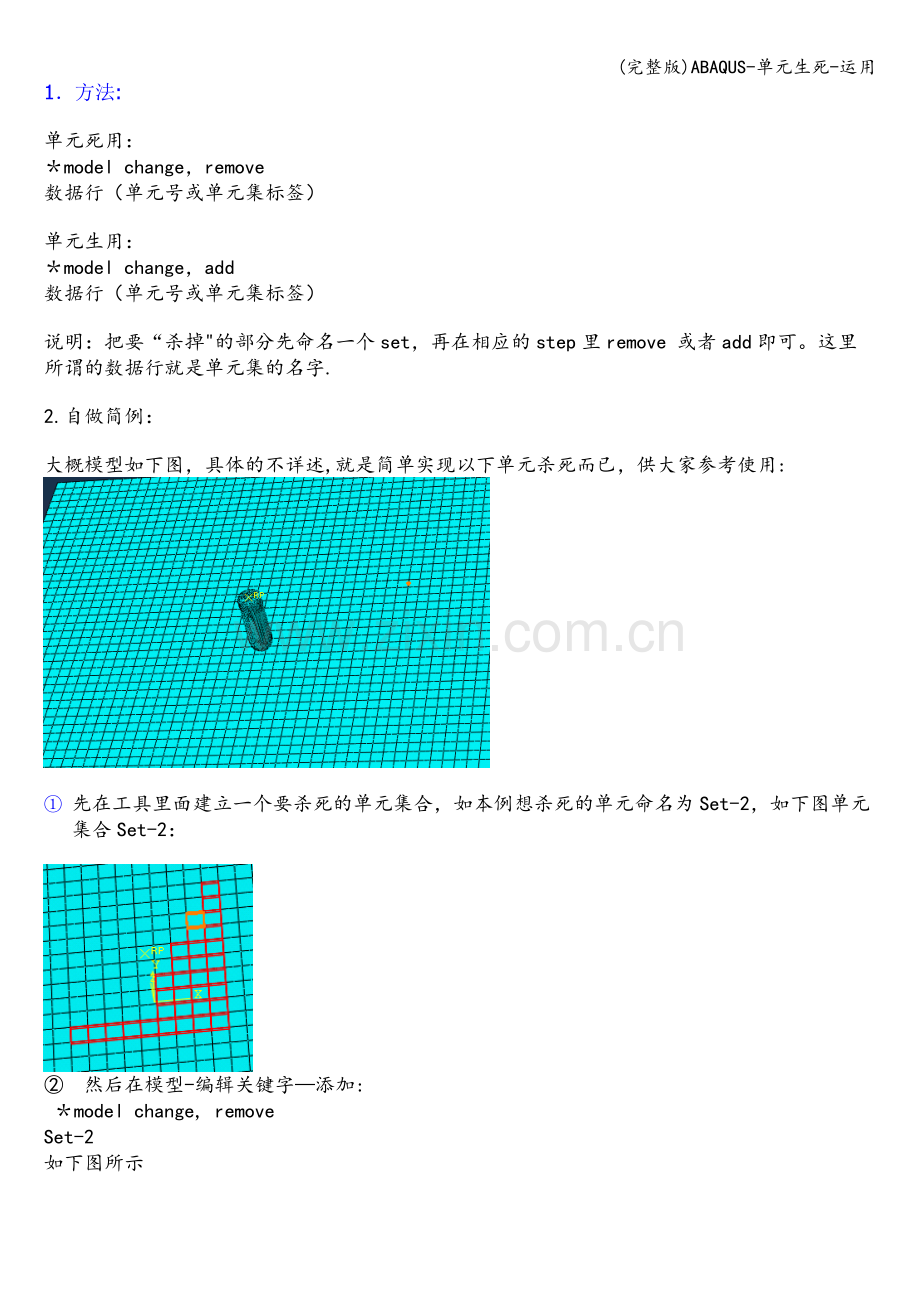

1．方法:

单元死用：
＊model change，remove
数据行（单元号或单元集标签）

单元生用：
＊model change，add
数据行（单元号或单元集标签）

说明：把要“杀掉"的部分先命名一个set，再在相应的step里remove 或者add即可。这里所谓的数据行就是单元集的名字.

2.自做简例：

大概模型如下图，具体的不详述,就是简单实现以下单元杀死而已，供大家参考使用:

① 先在工具里面建立一个要杀死的单元集合，如本例想杀死的单元命名为Set-2，如下图单元集合Set-2：

② 然后在模型-编辑关键字—添加:
＊model change, remove
Set-2
如下图所示

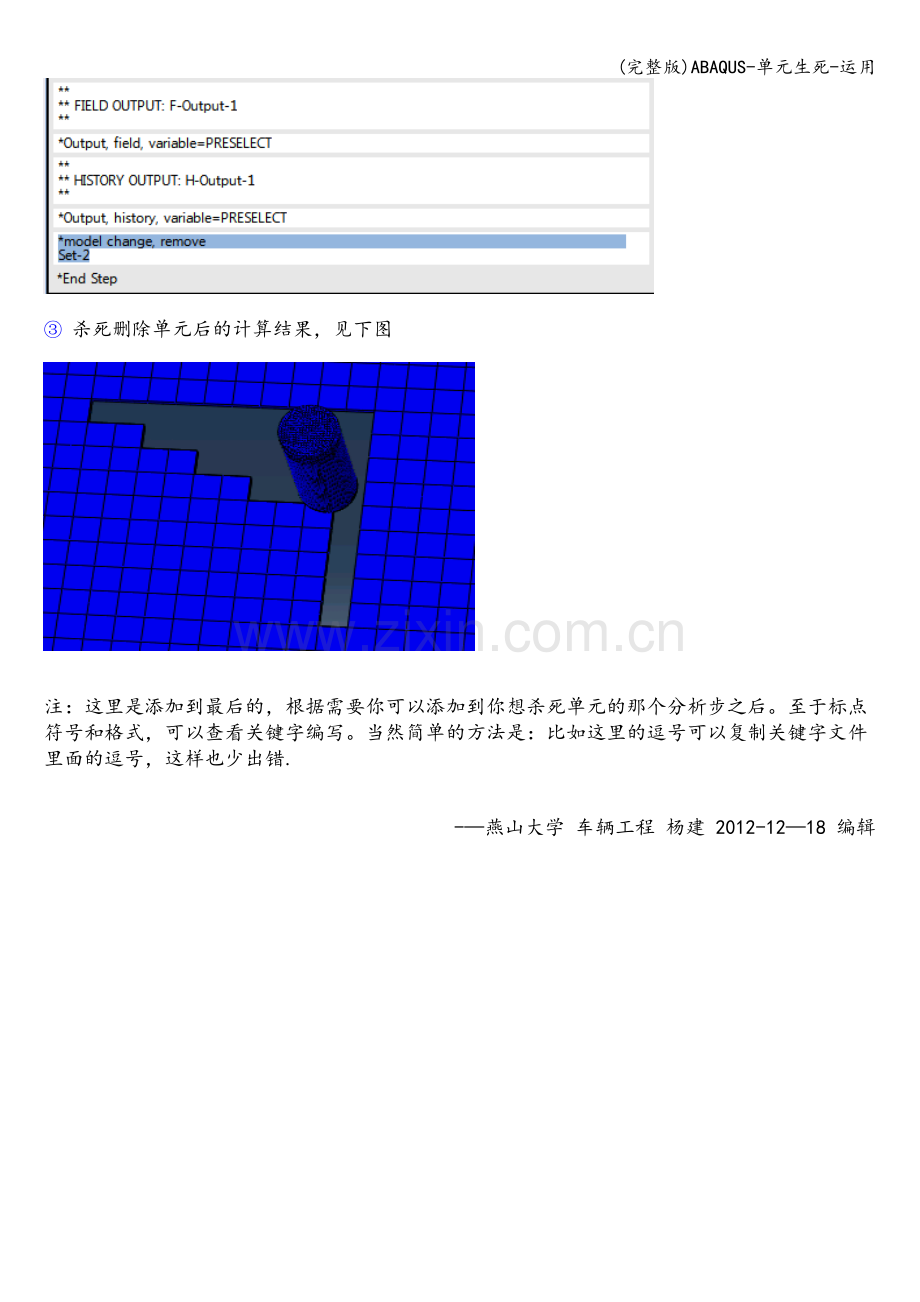

③ 杀死删除单元后的计算结果，见下图

注：这里是添加到最后的，根据需要你可以添加到你想杀死单元的那个分析步之后。至于标点符号和格式，可以查看关键字编写。当然简单的方法是：比如这里的逗号可以复制关键字文件里面的逗号，这样也少出错.

-—燕山大学 车辆工程 杨建 2012-12—18 编辑
