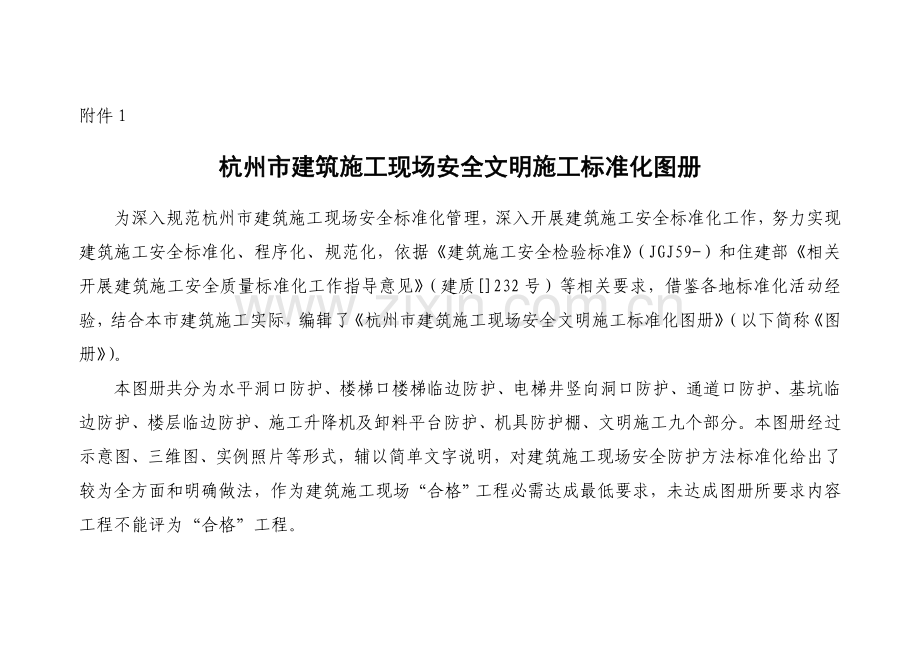

杭州市建筑施工现场安全文明施工标准化图册
为深入规范杭州市建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全标准化、程序化、规范化，依据《建筑施工安全检验标准》（JGJ59-）和住建部《相关开展建筑施工安全质量标准化工作指导意见》（建质[]232号）等相关要求，借鉴各地标准化活动经验，结合本市建筑施工实际，编辑了《杭州市建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。
本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。本图册经过示意图、三维图、实例照片等形式，辅以简单文字说明，对建筑施工现场安全防护方法标准化给出了较为全方面和明确做法，作为建筑施工现场“合格”工程必需达成最低要求，未达成图册所要求内容工程不能评为“合格”工程。
1 水平洞口防护

1.1 边长在25~200mm（含200mm）水平洞口防护

采取洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间警示油漆间距20cm角度45°。

25 ～ 200
1
1
100
100
100
100
25 ～ 200
25 ～ 200
100
100
平面图
1-1剖面
三维效果图

1.2 边长在200~500mm(含500mm)水平洞口防护

采取洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间警示油漆间距20cm角度45°。

1.3 边长在500~1500mm（含1500mm）水平洞口防护

采取洞口上部铺设木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面和地面之间缝隙也用18mm厚木胶合板封严，面层刷红白相间警示油漆间距20cm角度45°。洞口周围设置交圈钢管防护栏杆，防护栏杆水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”警示标志，全部水平杆控制伸出立杆外侧100mm。

100
500 ～ 1500
100
300
300
100
100
400
400
400
400
100
100
500～1500
300
300
100
100
1
1
500～1500
100
100
300
300
木枋侧面和地面之间缝隙封严
平面图
1-1剖面
三维效果图
200
500
500
100

1.4 边长在1500mm以上水平洞口防护

洞口周围设置交圈φ48钢管防护栏杆，立杆间距小于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆水平杆、立杆和挡脚板，必需刷间距为400mm红白相间警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。全部水平杆控制伸出立杆外侧100mm。

2 楼梯口、楼梯临边防护

楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。顶层楼梯口应随工程结构进度安装正式防护栏杆或临时栏杆，梯段旁边也应设置栏杆，作为临时护栏。防护栏杆转角部位宜采取工具式防护栏杆。

100
570
600
30
立杆在梯段1/2处
100
600
570
30
≤1800
350
600
250
≤1800
立面图
三维效果图

3 电梯井、竖向洞口防护

3.1 电梯井口必需设定型化、工具化可开启式安全防护栅门，涂刷黄黑相间警示色。安全防护栅门高度不得低于1.8m，并设置180mm高踢脚板，门离地高度小于50mm，门宜上翻外开。
3.2 电梯井内自二层楼面起不超出二层（小于10m）拉设一道安全平网，如采取硬质材料隔离必需每层封闭，安全隔离应封闭严密牢靠。当隔离方法采取钢管落地式满堂架且高度大于24m时应采取双立杆。

4 通道口防护
4.1 进出建筑物主体通道口应搭设防护棚。棚宽大于道口，两端各长出1m，进深尺寸应符合高处作业安全防护范围。坠落半径（R）分别为：当坠落物高度为2～5m时，R为3m；当坠落物高度为5～15m时，R为4m；当坠落物高度为15～30m时，R为5m；当坠落物高度大于30m时，R为6m。
4.2 场内（外）道路边线和建筑物(或外脚手架)边缘距离分别小于坠落半径，应搭设安全通道。安全通道净空高度和宽度应依据通道所处坠落半径及人、车通行要求确定，高度通常不低于3.5m，宽度通常不低于3m。
4.3 安全通道及防护棚进口两侧应搭设钢管立柱（900×900），并应张挂安全警示标志牌和安全宣传口号。安全通道及防护棚立杆必需沿通行方向通长设置扫地杆和剪刀撑，立杆纵距不应超出1200mm。安全通道及防护棚两侧应设置隔离栏杆及八字撑，并满挂密目安全网，全部水平杆控制伸出立杆外侧100mm。
4.4 安全通道及防护棚应严密铺设双层正交竹串片脚手板或双层正交18mm厚木模板水平硬质防护，层间距不应少于600mm，同时应在顶层设置防护栏杆，高度为1200mm，两道水平杆，栏杆刷间距为400mm红白相间警示油漆，除入口处外其它三面满挂密目安全网。
4.5 街面人行通道距离施工建筑达不到安全距离时，必需搭设用于行人通行防护通道，其净空高度不低于3 m，搭设方法和施工现场安全通道相同，并设置明确警示标牌、引导标志和设施。
4.6 各类防护棚应有单独支撑体系，固定可靠安全。严禁用毛竹搭设，且不得悬挑在外架上。
5 基坑临边防护
基坑
≤1800
1
1
2
2
排水沟
≤1800
≤1800
平面图
2-2剖面
100
200
600
400
≤1800
≤1800
1-1剖面
三维效果图
100
600
400
200
500 ~ 700
排水沟
若基坑顶面为钢筋砼压
顶梁则改为预埋钢筋
≥3%排水坡度
基坑

≤1800mm
≤1800mm
立面图
抱箍
1
1
三维效果图
1-1剖面(做法1)
1-1剖面(做法2)
≥300
≥300
500
200
内 150
400
200
600
100
预埋短钢管和立杆扣接
100
100
100
100
100
100
600
600
400
400
200
200
内 150
200
抱柱大样
结构柱
6 楼层临边防护

7 施工升降机及卸料平台防护
7.1 施工升降机地面进料口必需设置防护棚及防护通道，做法同“通道口防护”。
7.2 施工升降机楼层卸料平台搭设前必需编制专题施工方案，对搭设高度超出24m，应采取方法进行卸荷。
7.3 楼层卸料平台应单独搭设，严禁和外架连接。每层搭设高度不应小于2m，平台两侧均应设置2道防护栏杆，高1200mm，底部设置200mm高18mm厚挡脚板，挡脚板和防护栏杆均刷红白相见警示漆，立杆内侧满挂安全密目网。楼层卸料平台板必需厚实牢靠、铺设严密，并设防护条，平台板宜采取4cm厚木板和防滑钢板。
7.4 楼层卸料平台防护门应定型化、工具化。防护门不应低于1.8m，门面板应采取钢板或钢板网。当采取钢板时，上部须留视孔或用钢板网封闭。防护门锁止装置应采取插销型式，插销必需装在层门外侧，并有预防外开方法。同时应该随平台搭设同时安装楼层联络装置。
7.5 楼层卸料平台两扇防护门中间应用模板封闭，外刷黄漆并设楼层标识。

8 机具防护棚
8.1 施工现场全部钢筋、木工加工场及搅拌机、砂浆机、直螺纹机等机具设备均需搭设防护棚，在塔吊覆盖范围内加工棚还应设置双层防护，双层防护做法同“通道口防护”。
8.2 防护棚应采取φ48钢管及型钢搭设，尺寸为：[设备长度+700(长)]×[设备宽度+2200(宽)]×[3100(高)]mm。
8.3 防护棚两侧应设置八字撑，并满挂密目安全网，全部水平杆控制伸出立杆外侧100mm。
8.4 防护棚两头进出口处张挂安全警示标志牌和安全宣传口号。

9 文明施工
9.1 五牌一图
大门口处应设置公告标牌，关键内容应包含：工程概况牌、消防保卫牌、安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图，即“五牌一图”。
“五牌一图”要求规格统一、位置合理、字迹端正、线条清楚、表示明确，并固定在现场内关键进出口处，严禁将“五牌一图”挂在外脚手架上。
9.2 大门
（方案一）
施工现场出入口应标有企业名称或企业标志。关键出入口显著处应设置工程概况牌。
大门骨架应采取对应扁/方管，宜采取铁皮刷防锈漆；大门门扇高度2.5M，门扇不得开小门，两门扇净宽不得小于5.0m（如遇行车困难可加宽）。门口应设置限速牌和减速带。
门柱应采取砖柱内浇砼或混凝土浇筑或钢架制作，面层采取涂料或石材，加注口号。
门楼采取钢构架体，应含有足够承载力以抵搞风力等荷载，采取铝板封闭，表面粘写真喷绘。
门柱和门扇颜色由企业自定，但每个企业必需统一。
（方案二）
施工现场出入口应标有企业名称或企业标志。关键出入口显著处应设置工程概况牌。
门柱应含有足够承载力以抵搞风力等荷载。
采取外砖砌、内浇捣砼柱，砼柱内配对应钢筋，表面20厚1：2水泥砂浆粉刷涂料。门轴预埋铁件确保有足够锚固力。
大门骨架应采取对应扁/方管，宜采取铁皮刷防锈漆；大门门扇高度2.5M，门扇不得开小门，两门扇净宽不得小于5.0m（如遇行车困难可加宽）。门口应设置限速牌和减速带；
门柱顶设照明灯具；
门柱和门扇颜色由企业自定，但每个企业必需统一。

方案一 方案二
9.3 围挡
9.3.1砌体围挡
9.3.1.1 围挡依据《杭州市建设工程围档设置和安全使用管理导则》要求进行设置，建筑工地高度为2.5米，市政基础设施工地高度为2.1米。
9.3.1.2 砌体围挡及基础应进行设计计算，宜采取砖、石砌筑条形基础或混凝土条形基础，基地宽度不应小于300mm,厚度不应小于150mm。软弱土层上砌体条形基础应设地圈梁。地圈梁宽度不宜小于200mm,高度不应小于120mm；纵向钢筋不应小于4φ12，箍筋直径不应小于φ6，箍筋间距不应大于250mm。围档现浇混凝土强度等级不应低于C20，预制混凝土构件强度等级不应低于C25。围档钢筋混凝土构件用纵向受力钢筋宜选择HRB400级和HRB335级热轧钢筋，箍筋宜选择HRB335级和HPB235级钢筋。
9.3.1.3 砌体围档基础顶面宜高出地面0.2m。
9.3.1.4 砌体选择烧结多孔砖、蒸压粉煤灰砖、蒸压灰砂砖强度等级不应低于MU10，混凝土砌块强度等级不应低于MU5.0，石材强度等级不应低于MU20，砌筑砂浆和墙面粉刷混合砂浆均强度等级不应低于M5。
9.3.1.5 砌体围挡不应采取空斗墙砌筑方法，砌体围挡厚度不宜小于200mm,并在两端设置壁柱，壁柱尺寸大于370mm×490mm,壁柱间距应小于5.0m，单片砌体围挡长度大于30m时设置变形缝，变形缝两侧设置端柱，砌体围挡内外侧面应粉刷混合砂浆。壁柱和墙体间应设置2φ6@500拉结钢筋。（详见附图2）
9.3.1.6 围挡应设置压顶，砖砌体宜用采取砖压顶或琉璃瓦压顶，并采取防雨水渗透方法 。

9.3.2 彩钢板围挡

9.3.2.1 彩钢板围挡宜选择含有PE涂层彩钢板或镀锌钢板，非承重彩钢板厚度大于0.5mm，彩钢夹芯板芯材体积密度不应小于12㎏∕M3。
9.3.2.2 彩钢板围档高度不宜超出2.5米，当高度超出1.5米，宜设置斜撑，立柱间距不宜大于3.6米，横梁和立柱之间应采取螺栓可靠连接，彩钢板下方应设置300mm高砖砌体围挡，上方设置槽钢压顶。
9.3.2.3 市区工程围挡压顶上方应安装照明设备，夜间亮灯警示，保障行人和车辆通行安全。
9.3.2.4 围档墙面应彩绘城市历史文化、现代文化、城市风貌和特色风景等美化图案，努力争取和工程周围城区环境相协调。

9.4 材料堆放

9.4.1 材料堆放场地应进行硬化，场地四面设排水沟，不得有积水。
9.4.2 施工现场材料堆放必需分类分规格堆放整齐有序，设置显著标牌。
9.4.3 村料堆放高度不得超出1.6米。
9.4.4 现场如砂、石等应集中堆放并有防尘方法。

9.5 标示标牌

9.5.1 安全标志牌
安全标志分为严禁标志、警告标志、指令标志和提醒标志等四种。
9.5.1.1 严禁标志牌基础形式是白色长方形衬底，涂写红色圆形带斜杠严禁标志，下方文字辅助标志衬底色为红色，字体为白色黑体字。内容依据图标及现场实际情况自定。严禁标志牌尺寸为400mm×500mm，采取PVC 板或塑料板制成。

9.5.1.2 警告标志牌基础形式是白色长方形衬底，涂写黄色正三角形及黑色标志符警告标志，下方为黑框白底，黑色黑体字。内容依据图标及现场实际情况自定。警告标志牌尺寸为400mm×500mm，采取PVC 板或塑料板制成。

9.5.1.3 指令标志牌为白色长方形衬底，涂写蓝色圆形标志，标志符为白色，下方文字辅助标志衬底色为蓝色，字体为黑体字，白色字。内容依据图标及现场实际情况自定。指令标志牌尺寸为400mm×500mm，采取PVC 板或塑料板制成。

9.5.1.4 提醒标志牌基础形状是绿色长方形，标志符为白色，左侧为黑体白色字。内容依据图标及现场实际情况自定。提醒标志牌尺寸为250mm×400mm，采取PVC 板或塑料板制成。

9.5.2 安全操作规程标识牌
各安全操作规程、机具操作规程标识牌基础形状为白色长方形底衬，红边黑字，内容依据各安全操作情况和机具操作自定。安全操作规程、机具操作规程尺寸为400mm×600mm，采取PVC 板或塑料板制成。
